Biến tần là gì ? Nguyên lý, và cấu tạo hoạt động

Biến tần là thiết bị điện quan trọng trong công nghiệp, giúp điều khiển tốc độ động cơ linh hoạt, tiết kiệm điện năng, bảo vệ máy móc, tăng tuổi thọ thiết bị và nâng cao hiệu suất vận hành. Trong bài viết này, cùng Saigon Sinco khám phá chi tiết cơ chế hoạt động, các loại biến tần phổ biến, lợi ích khi sử dụng và cách chọn biến tần phù hợp cho từng ứng dụng công nghiệp.

Biến tần là gì?

Biến tần năng lượng mặt trời (Solar Inverter) là thiết bị cốt lõi của hệ thống điện mặt trời, có nhiệm vu chuyển đổi dòng điện một chiều (DC) từ các tấm pin thành dòng điện xoay chiều (AC) phù hợp cho thiết bị điện và tiêu chuẩn lưới điện quốc gia. Nhờ quá trình chuyển đổi này, điện năng tạo ra từ ánh nắng mặt trời sử dụng trực tiếp hoặc hòa lưới, góp phần giảm chi phí điện và nâng cao hiệu quả khai thác năng lượng tái tạo.

Khác với biến tần công nghiệp, biến tần solar được tích hợp các công nghệ thông minh như MPPT để tối ưu công suất phát theo điều kiện bức xạ và nhu cầu tải. Thiết bị này còn đảm nhiệm vai trò đồng bộ với lưới điện, giám sát hoạt động và bảo vệ hệ thống trước các sự cố điện, từ đó đảm bảo vận hành an toàn, ổn định và bền bỉ cho toàn bộ hệ thống điện mặt trời.

Lợi ích cốt lõi của biến tần năng lượng mặt trời:

• Chuyển đổi năng lượng một cách hiệu quả: Biến tần solar biến dòng DC từ pin thành dòng AC tiêu chuẩn cho tải sử dụng hoặc hòa lưới, giúp điện tái tạo trở thành điện năng hữu ích.

• Tối ưu công suất với MPPT: Tính năng MPPT liên tục điều chỉnh điểm hoạt động tối ưu cho tấm pin nhằm tăng tổng điện năng tạo ra trong ngày và giảm hao phí năng lượng.

• Giám sát và bảo vệ hệ thống: Biến tần có thể theo dõi hoạt động theo thời gian thực, phát hiện sự cố như quá áp, quá dòng, quá nhiệt để ngắt kết nối an toàn, từ đó bảo vệ toàn bộ hệ thống khỏi hư hại và nguy cơ cháy nổ.

• Ứng dụng linh hoạt: Biến tần phù hợp cho nhiều loại hệ thống điện mặt trời khác nhau như on-grid, off-grid và hybrid, phục vụ nhu cầu của hộ gia đình, doanh nghiệp hoặc các dự án thương mại.

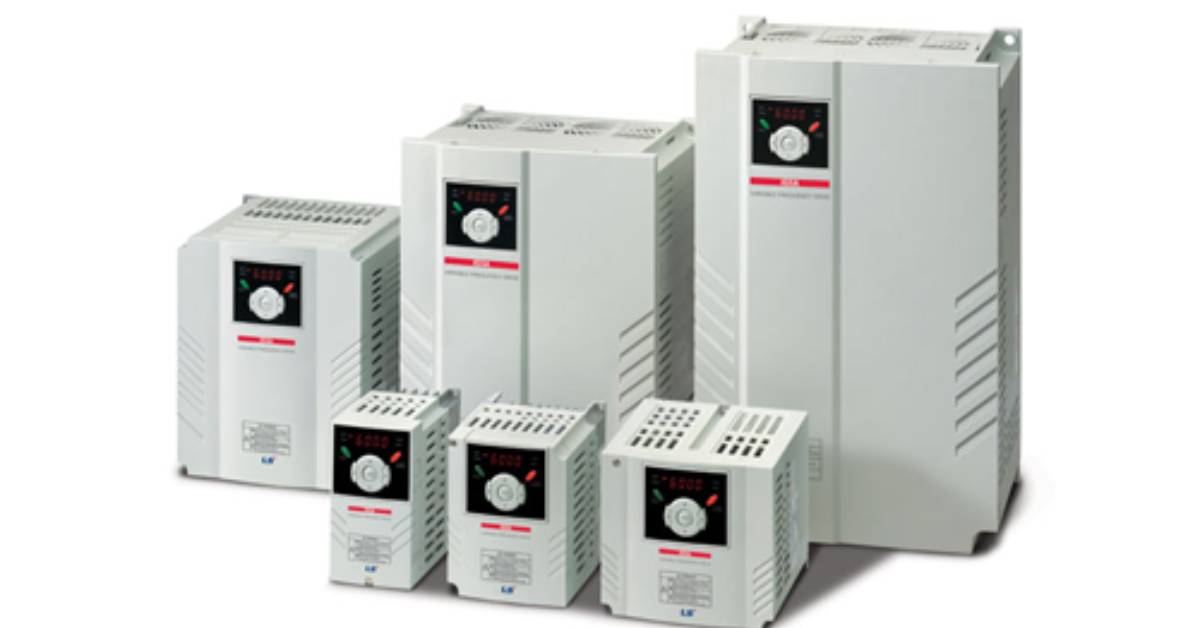

Biến tần là gì?

Nguyên lý hoạt động của biến tần

Nguyên lý hoạt động của biến tần dựa trên việc chuyển đổi điện áp và điều chỉnh tần số để kiểm soát tốc độ và mô-men xoắn của động cơ. Cụ thể bao gồm các bước chính sau:

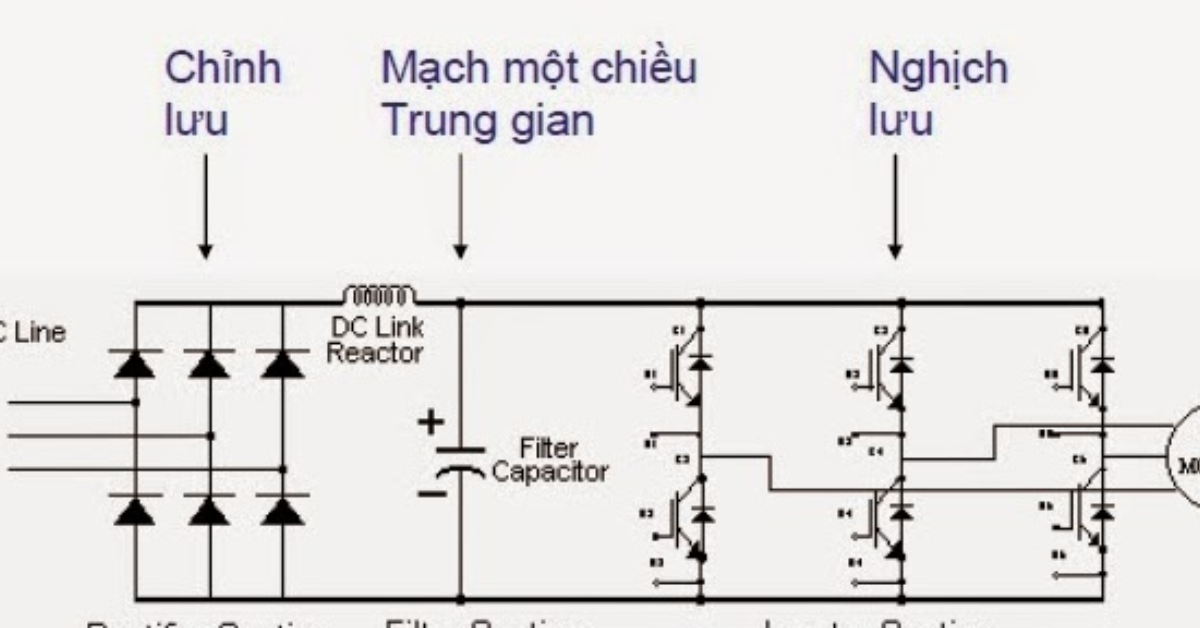

Nguyên lý hoạt động của biến tần

Chuyển đổi điện áp AC → DC → AC

Biến tần nhận nguồn điện AC từ lưới điện (thường là 1 pha hoặc 3 pha), sau đó:

Chỉnh lưu AC → DC: Nguồn điện xoay chiều (AC) được biến thành điện một chiều (DC) thông qua các linh kiện chỉnh lưu.

Lọc DC: Loại bỏ sóng hài, tạo dòng DC ổn định.

Ngắt DC → AC: Dùng bộ biến tần (IGBT hoặc MOSFET) để tạo ra điện AC đầu ra với tần số và điện áp điều chỉnh được, phục vụ điều khiển động cơ.

Điều chỉnh tần số và điện áp để điều khiển tốc độ động cơ

Tốc độ động cơ AC tỷ lệ thuận với tần số điện áp đầu vào. Biến tần thay đổi tần số đầu ra để:

• Tăng tốc: Khi tần số tăng, động cơ quay nhanh hơn.

• Giảm tốc: Khi tần số giảm, động cơ quay chậm hơn. Điều này giúp điều khiển chính xác tốc độ động cơ, đồng thời tiết kiệm năng lượng so với cách điều khiển trực tiếp bằng điện trở hay biến trở cơ học.

Các chế độ điều khiển: V/F, Vector, Servo

Biến tần hiện đại hỗ trợ nhiều chế độ điều khiển:

V/F (Voltage/Frequency):

• Chế độ cơ bản, tỷ lệ điện áp/với tần số để duy trì mô-men xoắn động cơ.

• Dễ triển khai, chi phí thấp.

Vector control:

• Điều khiển mô-men xoắn và tốc độ chính xác hơn, đặc biệt cho tải biến thiên.

• Thường dùng trong máy CNC, băng tải, máy ép nhựa.

Servo control:

• Độ chính xác cao, đáp ứng nhanh các thay đổi về tốc độ và vị trí.

• Thường áp dụng cho robot, máy tự động cao cấp.

Ứng dụng của biến tần

Biến tần được sử dụng rộng rãi trong công nghiệp và đời sống nhờ khả năng điều chỉnh tốc độ và mô-men xoắn động cơ chính xác. Một số ứng dụng phổ biến:

• Ngành sản xuất: Biến tần điều khiển băng tải, máy ép nhựa, máy CNC và máy dệt, giúp kiểm soát tốc độ và tối ưu năng suất sản xuất trong dây chuyền tự động hóa.

• Hệ thống HVAC: Biến tần điều chỉnh tốc độ quạt và bơm trong hệ thống sưởi, thông gió và điều hòa không khí, hỗ trợ duy trì môi trường ổn định và tiết kiệm điện năng.

• Ngành nước và xử lý chất thải: Biến tần được dùng cho bơm cấp nước và bơm thoát nước, giúp điều khiển lưu lượng linh hoạt theo nhu cầu sử dụng và duy trì hiệu quả vận hành.

• Ngành khai khoáng và xây dựng: Biến tần ứng dụng trong máy nghiền và băng tải, giúp hệ thống hoạt động ổn định, giảm hao mòn thiết bị và tăng tuổi thọ máy móc.

• Hệ thống năng lượng mặt trời: Biến tần năng lượng mặt trời chuyển điện DC từ tấm pin thành điện AC cho thiết bị sử dụng hoặc hòa vào lưới điện, hỗ trợ giám sát hiệu suất và tích hợp với pin lưu trữ để đảm bảo nguồn điện liên tục và tối ưu hóa việc sử dụng điện mặt trời.

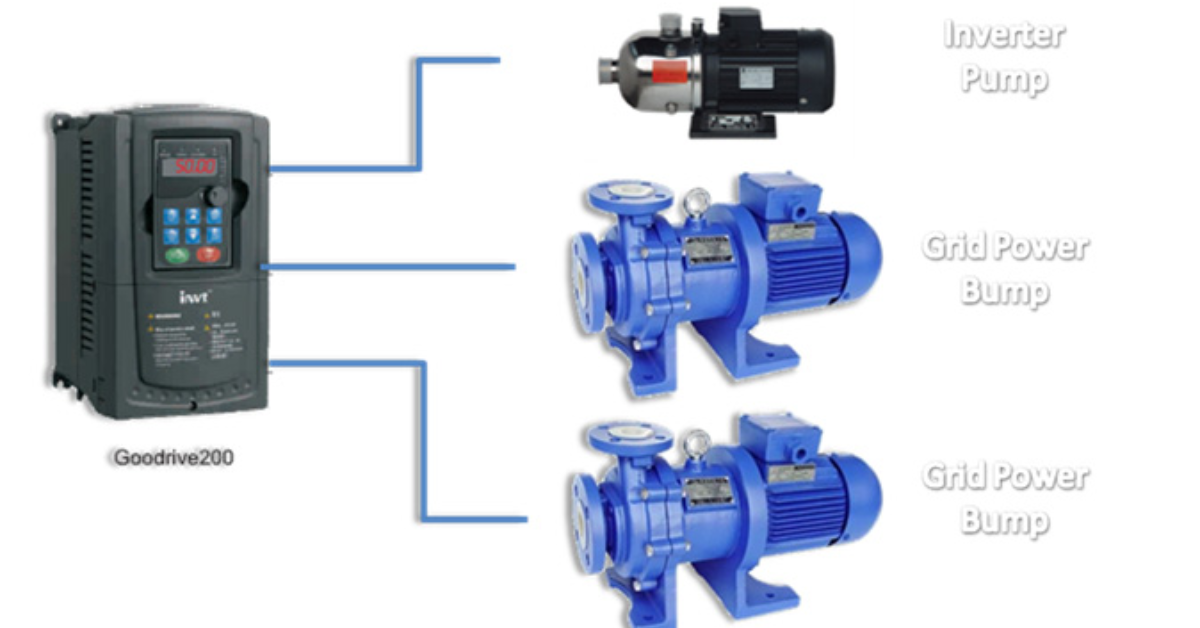

Ứng dụng của biến tần

Tiêu chí lựa chọn biến tần

Khi chọn mua biến tần, cần xem xét các yếu tố sau để đảm bảo hiệu suất và độ bền:

• Công suất đầu vào (PV Input): Chọn biến tần phù hợp với tổng công suất của giàn pin mặt trời để tránh lãng phí năng lượng.

• Hiệu suất chuyển đổi: Ưu tiên các dòng có hiệu suất cao (từ 97-98%) và tích hợp công nghệ MPPT để tối ưu hóa điện năng ngay cả khi cường độ ánh sáng thay đổi.

• Điện áp và phân loại: Xác định nhu cầu sử dụng điện 1 pha hay 3 pha, và loại hình hệ thống (Hòa lưới, Độc lập hay Hybrid lưu trữ).

• Độ bền và môi trường: Chọn thiết bị có chuẩn chống nước/bụi (như IP65) nếu lắp đặt ngoài trời và khả năng tản nhiệt tốt.

• Tính năng thông minh: Khả năng giám sát từ xa qua Wifi/App điện thoại và các chế độ bảo vệ an toàn lưới điện.

Những lưu ý trên giúp kéo dài tuổi thọ biến tần và động cơ, đồng thời đảm bảo vận hành an toàn và tiết kiệm năng lượng.

Lưu ý khi sử dụng biến tần

Với kinh nghiệm lâu năm trong lĩnh vực cung cấp thiết bị công nghiệp, Saigon Sinco luôn mang đến những giải pháp biến tần chất lượng, đa dạng về chủng loại và phù hợp với mọi nhu cầu vận hành. Việc lựa chọn và sử dụng biến tần đúng cách không chỉ giúp tiết kiệm điện năng mà còn nâng cao hiệu quả và tuổi thọ thiết bị. Hãy đồng hành cùng Saigon Sinco để tối ưu hóa hoạt động của hệ thống điện và động cơ của bạn.
