Biến tần thang máy là gì? Cấu tạo, nguyên lý, ưu điểm, lợi ích sử dụng

Trong các tòa nhà hiện đại, việc thang máy vận hành êm ái, không bị rung lắc khi khởi động hay dừng tầng là yếu tố quan trọng quyết định sự thoải mái và an toàn cho người sử dụng. Vậy thực tế biến tần thang máy là gì và tại sao nó lại được coi là bộ não điều khiển toàn bộ quá trình di chuyển của cabin? Trong bài viết này, Saigon Sinco sẽ cùng bạn tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động cũng như vai trò không thể thay thế của thiết bị này trong ngành thang máy.

Biến tần thang máy là gì?

Biến tần thang máy là thiết bị điện tử chuyên dụng dùng để điều khiển tốc độ và mô-men xoắn của động cơ kéo cabin. Thay vì cấp điện trực tiếp khiến thang khởi động đột ngột, thiết bị này sẽ thay đổi tần số dòng điện để động cơ quay nhanh dần hoặc chậm dần theo ý muốn.

Việc hiểu rõ biến tần thang máy là gì giúp người quản lý vận hành kiểm soát tốt quá trình di chuyển của thang. Thiết bị giúp loại bỏ hiện tượng rung giật, đảm bảo cabin dừng đúng tầng với độ chính xác cao và giảm thiểu tiếng ồn cơ khí. Ngoài ra, nó còn có chức năng bảo vệ động cơ khỏi các sự cố quá tải hoặc sụt áp đột ngột trong quá trình hoạt động.

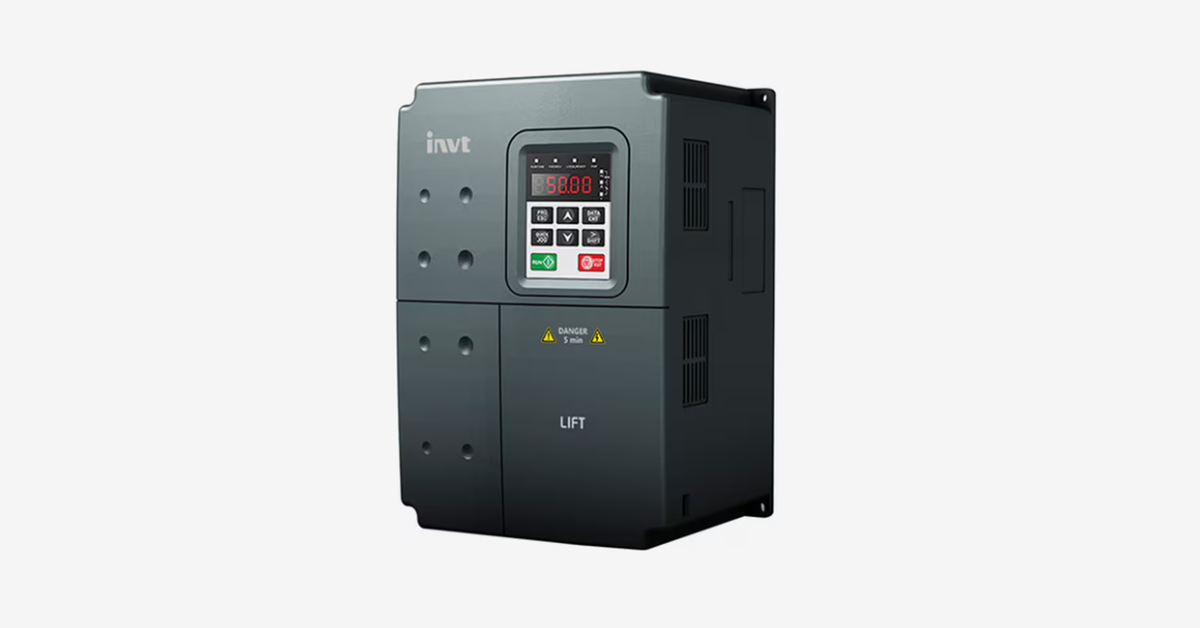

Biến tần thang máy là gì?

Cấu tạo, nguyên lý hoạt động của biến tần thang máy

Để một chiếc thang máy vận hành trơn tru qua hàng nghìn lần mỗi ngày, bộ biến tần phải có cấu tạo phức tạp và nguyên lý làm việc rất khắt khe. Dưới đây là các thông tin chi tiết về thành phần và cách thức vận hành của thiết bị này.

Cấu tạo

Để đảm bảo thang máy vận hành êm ái và dừng tầng chính xác, cấu tạo bên trong của biến tần được thiết kế vô cùng tinh vi với sự phối hợp nhịp nhàng giữa các khối linh kiện điện tử. Mỗi bộ phận đảm nhận một vai trò riêng biệt trong quy trình biến đổi năng lượng, giúp kiểm soát tốc độ động cơ một cách linh hoạt nhất.

Dưới đây là các thành phần cốt lõi tạo nên sức mạnh của một bộ biến tần thang máy chuyên dụng:

• Bộ chỉnh lưu (Rectifier): Tiếp nhận nguồn điện xoay chiều (AC) từ lưới điện và chuyển đổi thành dòng điện một chiều (DC).

• Bộ lọc tụ điện (DC Filter): Thực hiện nhiệm vụ làm phẳng và ổn định điện áp một chiều sau khi chỉnh lưu, tạo nguồn năng lượng sạch cho hệ thống.

• Bộ nghịch lưu sử dụng IGBT: Đây là thành phần quan trọng nhất, sử dụng các linh kiện bán dẫn công suất cao để chuyển đổi điện áp DC ngược lại thành AC với tần số và điện áp biến thiên theo yêu cầu.

• Khối điều khiển trung tâm: Tiếp nhận lệnh từ tủ điều khiển thang máy để tính toán và ra lệnh cho khối công suất hoạt động chính xác theo lập trình.

• Cổng phản hồi tín hiệu Encoder: Thành phần đặc thù giúp nhận diện tốc độ và vị trí thực tế của cabin, đảm bảo thang máy không bị rung giật khi khởi động hoặc dừng lại.

Sự kết hợp hoàn hảo giữa các khối chức năng này không chỉ giúp thang máy hoạt động bền bỉ mà còn tối ưu hóa điện năng tiêu thụ. Đặc biệt, nhờ có phản hồi từ encoder, biến tần có thể điều chỉnh mô-men xoắn tức thời, mang lại cảm giác an toàn và mượt mà tuyệt đối cho người sử dụng.

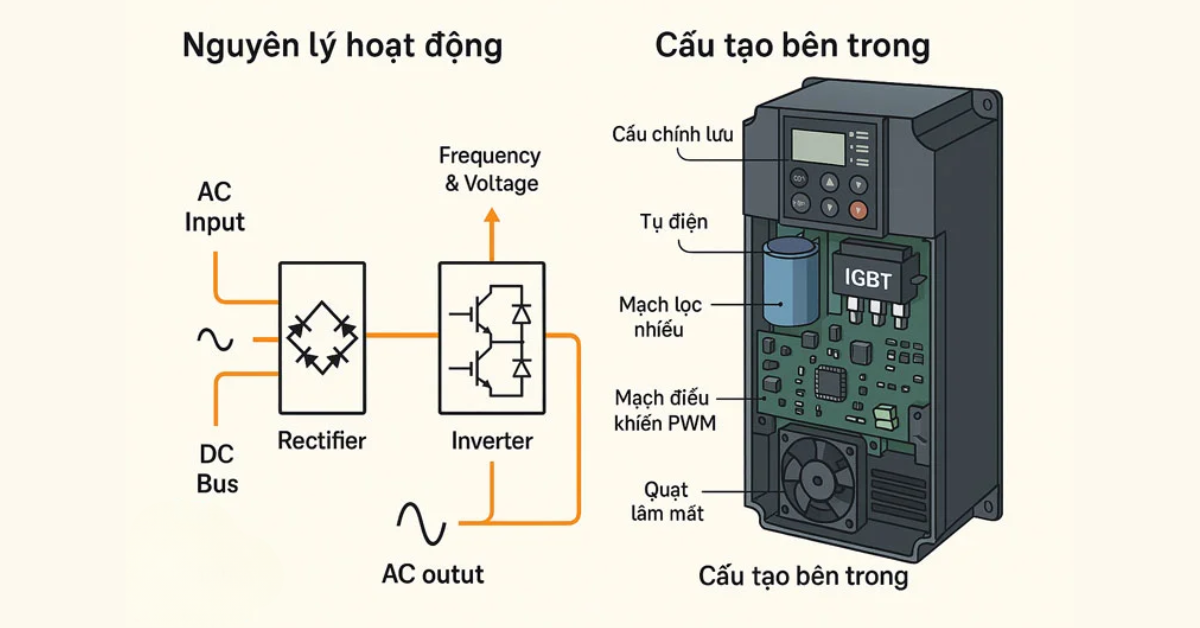

Cấu tạo, nguyên lý hoạt động của biến tần thang máy

Nguyên lý hoạt động

Nguyên lý hoạt động cơ bản bắt đầu bằng việc nhận lệnh từ tủ điều khiển trung tâm về tốc độ và chiều di chuyển của cabin. Biến tần sẽ tính toán và thay đổi tần số dòng điện cấp cho động cơ theo một đường cong gia tốc được thiết lập sẵn.

Khi thang bắt đầu chạy, biến tần tăng dần tần số để động cơ quay từ từ, giúp người trong cabin không bị hụt hẫng. Khi gần đến tầng, thiết bị sẽ giảm dần tần số để thang máy giảm tốc êm ái trước khi phanh cơ khí tác động để dừng hẳn. Toàn bộ quy trình này được giám sát liên tục để đảm bảo an toàn tuyệt đối cho hành khách.

Ưu điểm nổi bật của biến tần thang máy

Việc sử dụng biến tần trong hệ thống thang máy mang lại những lợi ích thiết thực về cả mặt kỹ thuật lẫn kinh tế. Đây không chỉ là thiết bị điều khiển mà còn là giải pháp giúp nâng cao chất lượng dịch vụ của tòa nhà.

Điều khiển tốc độ linh hoạt và êm ái

Ưu điểm dễ nhận thấy nhất là khả năng kiểm soát quá trình tăng tốc và giảm tốc theo đường cong S-curve. Khi bạn đã hiểu được ưu điểm của máy biến tần, bạn sẽ thấy nó giúp loại bỏ hoàn toàn tình trạng cabin bị giật cục khi bắt đầu di chuyển hoặc dừng lại.

Điều này đặc biệt quan trọng trong các tòa nhà cao tầng, nơi thang máy cần di chuyển với vận tốc lớn nhưng vẫn phải đảm bảo sự thoải mái và tránh cảm giác chóng mặt cho người đi bên trong.

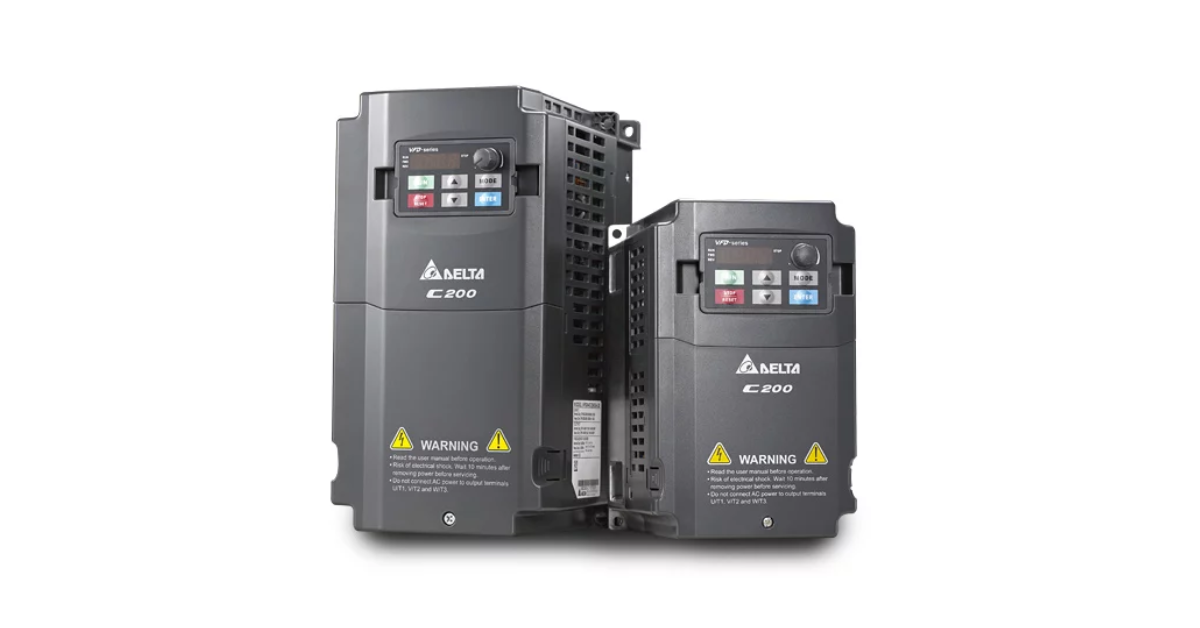

Điều khiển tốc độ linh hoạt và êm ái

Tiết kiệm năng lượng và giảm chi phí vận hành

Biến tần giúp động cơ không phải hoạt động ở công suất tối đa liên tục mà chỉ tiêu thụ năng lượng tương ứng với tải trọng thực tế và tốc độ cần thiết.

Đối với các dòng thang máy tải khách thường xuyên hoạt động, việc kiểm soát dòng khởi động giúp giảm đáng kể lượng điện năng tiêu thụ so với phương pháp khởi động trực tiếp. Điều này giúp chủ đầu tư giảm bớt chi phí hóa đơn tiền điện hàng tháng và tránh lãng phí nguồn năng lượng không cần thiết.

Tăng độ bền và giảm chi phí bảo trì

Bằng cách hạn chế dòng khởi động cao, biến tần giúp bảo vệ cuộn dây động cơ khỏi tình trạng quá nhiệt và giảm áp lực lên các chi tiết cơ khí như puly, cáp tải hay hộp số.

Các hệ thống có lắp biến tần thường có tuổi thọ cao hơn và ít gặp sự cố hỏng hóc vặt do va đập cơ khí gây ra. Nhờ vậy, chu kỳ bảo trì định kỳ có thể kéo dài hơn, giúp doanh nghiệp tiết kiệm được một khoản chi phí đáng kể cho việc sửa chữa và thay thế linh kiện thay thế.

Tăng độ bền và giảm chi phí bảo trì

Những loại biến tần thang máy phổ biến

Dưới đây là các dòng biến tần thang máy phổ biến nhất hiện nay, được các kỹ thuật viên ưu tiên lựa chọn nhờ tính ổn định và hiệu suất cao:

• Biến tần Yaskawa (Nhật Bản): Được đánh giá là "ông vua" về độ bền và độ chính xác. Yaskawa sở hữu các thuật toán điều khiển tiên tiến, cực kỳ phù hợp cho các hệ thống thang máy tốc độ cao tại những tòa nhà lớn, đảm bảo vận hành cực kỳ êm ái.

• Biến tần Fuji (Nhật Bản): Một thương hiệu quốc dân trong giới kỹ thuật thang máy. Fuji tích hợp sẵn nhiều tính năng chuyên dụng, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa khả năng chịu tải, đặc biệt bền bỉ trong điều kiện khí hậu nóng ẩm.

• Hệ điều khiển tích hợp Monarch: Đây là giải pháp "2 trong 1" độc đáo, kết hợp giữa biến tần và bo mạch điều khiển. Monarch rất được ưa chuộng nhờ khả năng xử lý thông minh, giúp rút gọn không gian tủ điện và có giá thành cực kỳ hợp lý cho các dự án nhà phố, chung cư.

• Biến tần Emerson/Control Techniques: Thương hiệu nổi tiếng với khả năng điều khiển mô-men xoắn mạnh mẽ, mang lại cảm giác di chuyển mượt mà, loại bỏ hoàn toàn hiện tượng rung giật khi thang khởi động hoặc dừng tầng.

Việc hiểu rõ biến tần thang máy là gì và đặc điểm của từng dòng máy sẽ giúp bạn đưa ra quyết định đầu tư đúng đắn, đảm bảo sự an toàn và trải nghiệm tốt nhất cho người sử dụng.

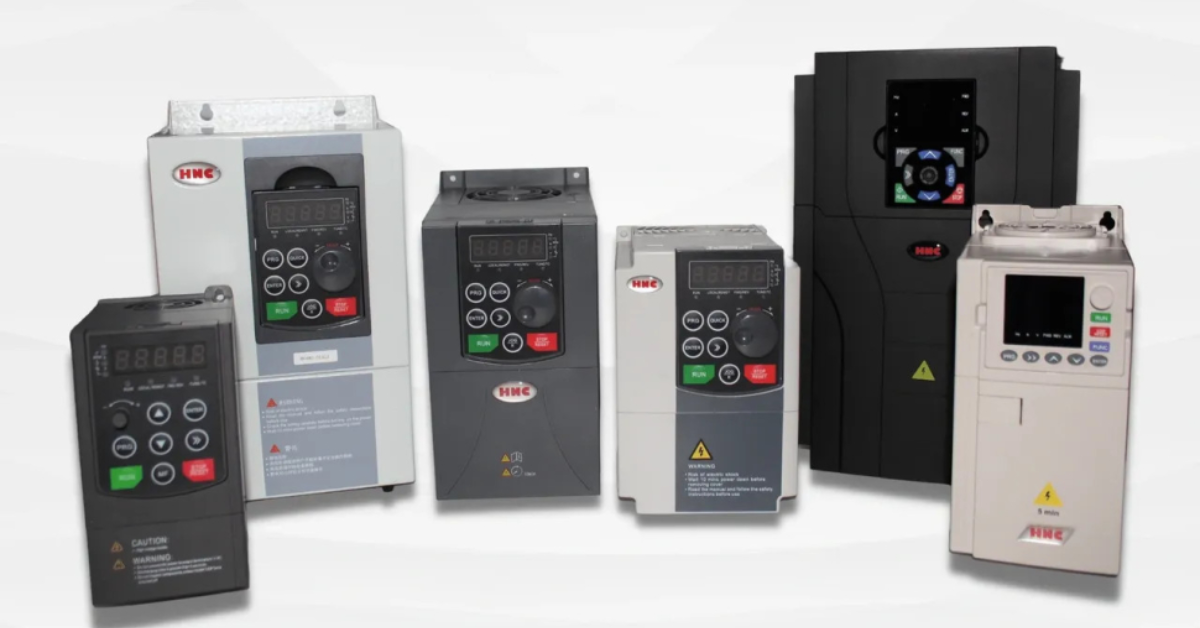

Những loại biến tần thang máy phổ biến

Lợi ích khi dùng biến tần thang máy

Việc lắp đặt biến tần chuyên dụng mang lại những giá trị vượt trội, không chỉ nâng cao trải nghiệm người dùng mà còn đảm bảo tính kinh tế cho đơn vị quản lý tòa nhà:

• Đảm bảo an toàn tuyệt đối: Biến tần liên tục giám sát các thông số về dòng điện và điện áp. Khi phát hiện sự cố động cơ, thiết bị sẽ ngắt lệnh ngay lập tức để hệ thống phanh cơ khí hãm cabin lại, ngăn chặn các rủi ro nguy hiểm.

• Dừng tầng chính xác: Nhờ khả năng kiểm soát tốc độ tỉ mỉ, thang máy có thể dừng tầng chính xác đến từng milimet. Điều này giúp người già, trẻ em hoặc người dùng xe lăn ra vào thuận tiện, loại bỏ nguy cơ vấp ngã do cabin lệch so với mặt sàn.

• Vận hành êm ái, không rung giật: Biến tần điều khiển quá trình tăng tốc và giảm tốc theo đường cong S (S-curve), giúp cabin di chuyển mượt mà, không gây cảm giác hẫng hoặc rung lắc cho hành khách bên trong.

• Tích hợp bộ cứu hộ tự động (ARD): Thiết bị hỗ trợ kết nối với hệ thống cứu hộ để đưa thang về tầng gần nhất khi mất điện lưới đột ngột, đảm bảo hành khách không bị kẹt lại trong cabin.

• Tiết kiệm điện năng và bảo vệ máy móc: Công nghệ biến tần giúp giảm dòng khởi động, tránh sụt áp lưới điện và kéo dài tuổi thọ cho động cơ cũng như hệ thống cáp tải của thang máy.

Lợi ích khi dùng biến tần thang máy

Việc hiểu rõ biến tần thang máy là gì không chỉ giúp bạn vận hành hệ thống an toàn mà còn là chìa khóa để kéo dài tuổi thọ cho động cơ. Một bộ biến tần phù hợp sẽ mang lại sự êm ái tuyệt đối và tiết kiệm điện năng hiệu quả cho tòa nhà. Saigon Sinco tự hào là đơn vị cung cấp các giải pháp biến tần thang máy chuyên nghiệp, cam kết hàng chính hãng với chính sách bảo hành uy tín. Hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật và nhận báo giá tốt nhất.
