Bình dầu phụ của máy biến áp: Cấu tạo, nguyên lý, bảo dưỡng

Bình dầu phụ của máy biến áp là bộ phận chứa dầu giúp bù thể tích khi nhiệt độ thay đổi và bảo vệ lớp cách điện bên trong máy. Thiết bị này gồm nhiều loại với cơ chế hoạt động khác nhau, phù hợp từng loại máy biến áp. Trong bài viết này, Saigon Sinco sẽ giới thiệu chi tiết cấu tạo: Phần thân chứa dầu, nắp, ống dẫn nối với thùng dầu chính... Cùng với nguyên lý hoạt động và bảo dưỡng bình dầu phụ giúp phát hiện rò rỉ, dầu bị oxy hóa để vận hành máy biến áp an toàn, hiệu quả.

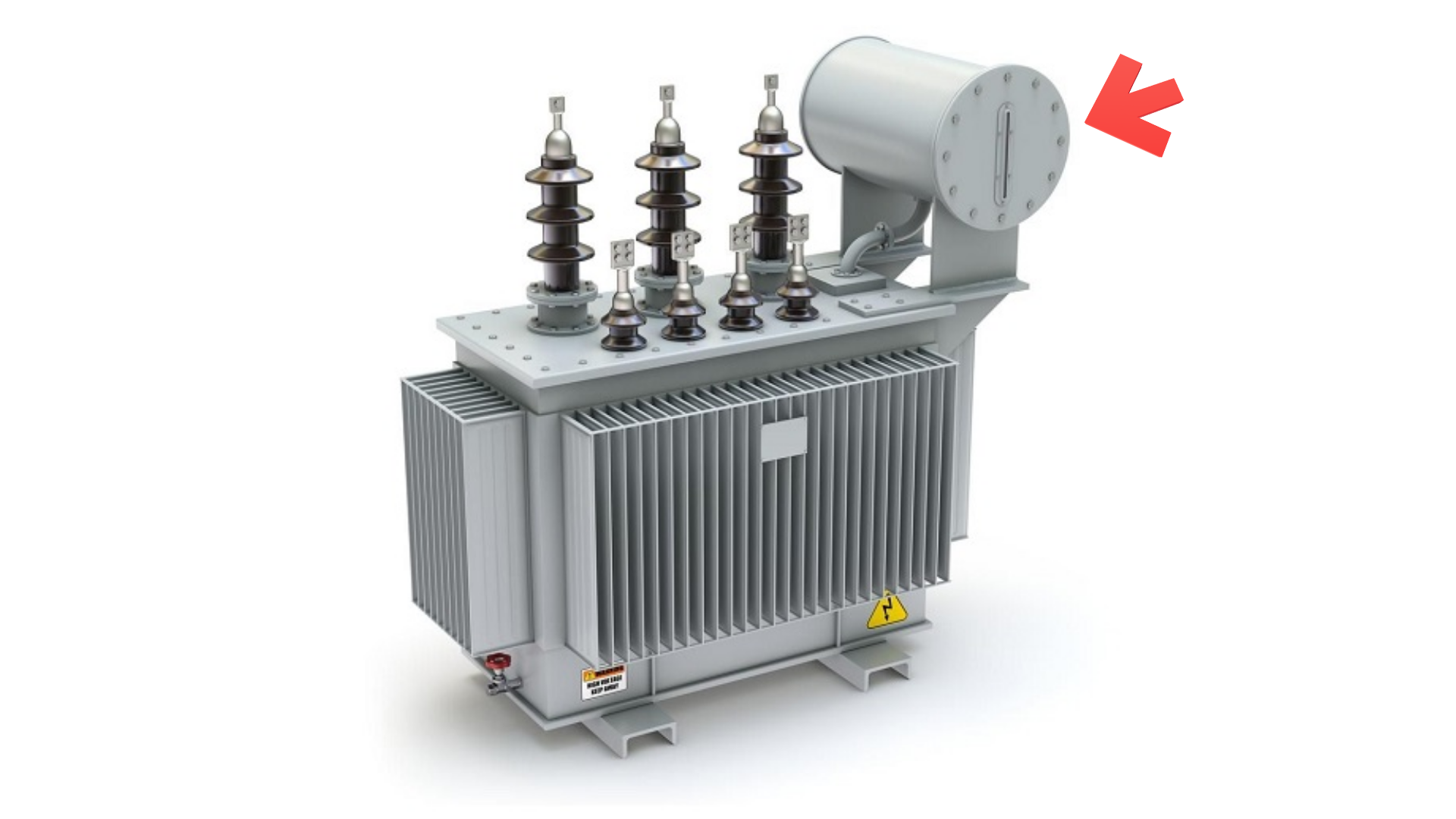

Khái quát về bình dầu của máy biến áp

Bình dầu của máy biến áp là bộ phận chứa dầu cách điện dùng để bù thể tích dầu khi nhiệt độ máy thay đổi và giữ áp suất ổn định. Thiết bị giúp bảo vệ lớp cách điện khỏi sự cố quá nhiệt và giảm nguy cơ phóng điện bên trong máy.

Khái quát về bình dầu của máy biến áp

Bình dầu phụ thường được kết nối với thùng dầu chính, cho phép dầu di chuyển khi giãn nở hoặc co lại. Việc nắm rõ khái niệm bình dầu phụ của máy biến áp giúp kỹ sư và nhân viên vận hành theo dõi, bảo dưỡng và phát hiện bất thường kịp thời.

Cấu tạo của bình dầu phụ

Cấu tạo của bình dầu phụ của máy biến áp gồm:

• Phần thân chứa dầu, nắp, ống dẫn nối với thùng dầu chính, và các thiết bị đo mức dầu như kính đo.

• Một số loại còn có van an toàn, van xả khí để điều chỉnh áp lực bên trong.

• Vật liệu chế tạo thường là thép hoặc hợp kim chịu áp lực, đảm bảo không rò rỉ dầu.

Cấu tạo rõ ràng giúp người vận hành dễ dàng kiểm tra và bảo dưỡng, đồng thời đảm bảo bình dầu phụ hoạt động ổn định và kéo dài tuổi thọ máy biến áp.

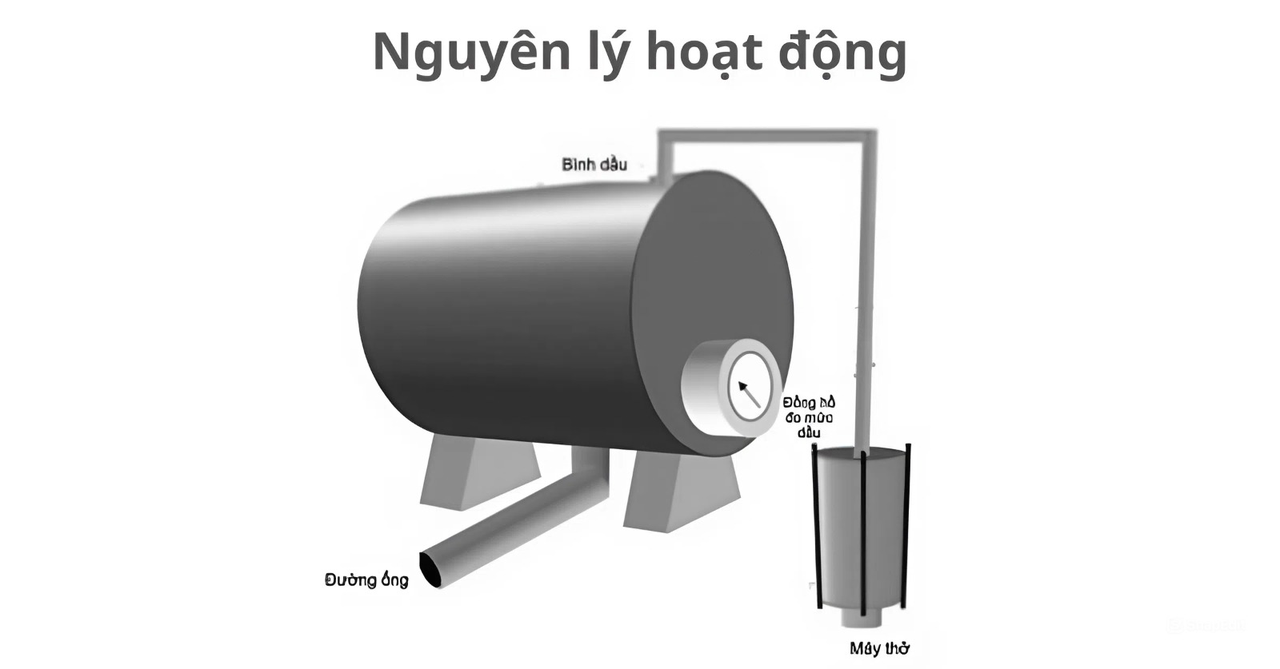

Nguyên lý hoạt động của bình dầu phụ

Nguyên lý hoạt động của bình dầu phụ giải thích cách thiết bị duy trì áp suất và bảo vệ lớp cách điện trong máy biến áp, giúp cân bằng thể tích dầu khi nhiệt độ thay đổi và đảm bảo máy vận hành ổn định, đồng thời là cơ sở để kiểm tra, bảo dưỡng và sử dụng bình dầu phụ hiệu quả.

Nguyên lý hoạt động của bình dầu phụ

Khi dầu giãn nở do nhiệt độ tăng

Khi máy biến áp hoạt động, nhiệt độ tăng khiến dầu giãn nở. Bình dầu phụ chứa dầu dư để bù thể tích, tránh áp lực quá cao trong thùng dầu chính. Van và ống dẫn giúp dầu di chuyển tự do giữa bình phụ và thùng chính. Nguyên lý này giúp duy trì áp suất ổn định, bảo vệ lớp cách điện bên trong và giảm nguy cơ hư hỏng.

Khi dầu co lại do tải giảm hoặc nhiệt độ giảm

Khi nhiệt độ giảm hoặc tải giảm, dầu co lại làm thể tích trong thùng dầu chính giảm. Bình dầu phụ cung cấp dầu trở lại, đảm bảo mức dầu luôn đầy đủ. Việc này giữ thiết bị cách điện được ngâm dầu liên tục, tránh khí lọt vào và gây phóng điện hoặc hư hỏng.

Khi dầu co lại do tải giảm hoặc nhiệt độ giảm

Mức dầu và yêu cầu an toàn

Mức dầu trong bình phụ phải được kiểm tra thường xuyên, đảm bảo không vượt quá hoặc thấp hơn giới hạn. Bất kỳ rò rỉ hoặc thiếu dầu nào đều cần xử lý ngay để tránh sự cố cách điện. Tuân thủ các tiêu chuẩn an toàn và kiểm tra định kỳ là yếu tố quan trọng khi sử dụng bình dầu phụ của máy biến áp.

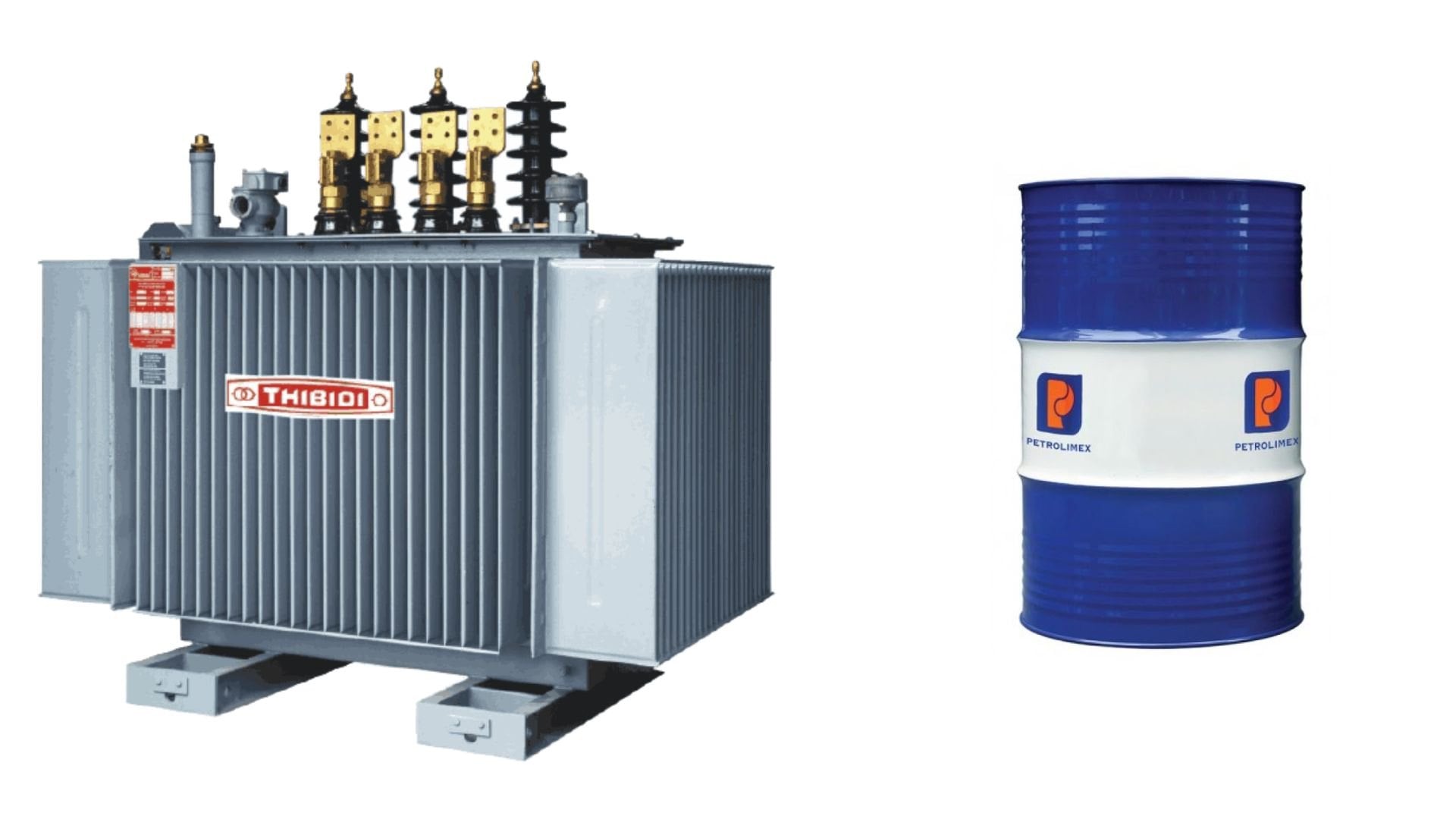

Các loại bình dầu phụ sử dụng phổ biến

Các loại bình dầu phụ sử dụng phổ biến được thiết kế để bù thể tích dầu và duy trì áp suất ổn định trong máy biến áp, giúp bảo vệ lớp cách điện và giảm nguy cơ sự cố, đồng thời đảm bảo vận hành an toàn và hiệu quả cho nhiều loại máy khác nhau.

Các loại bình dầu phụ sử dụng phổ biến

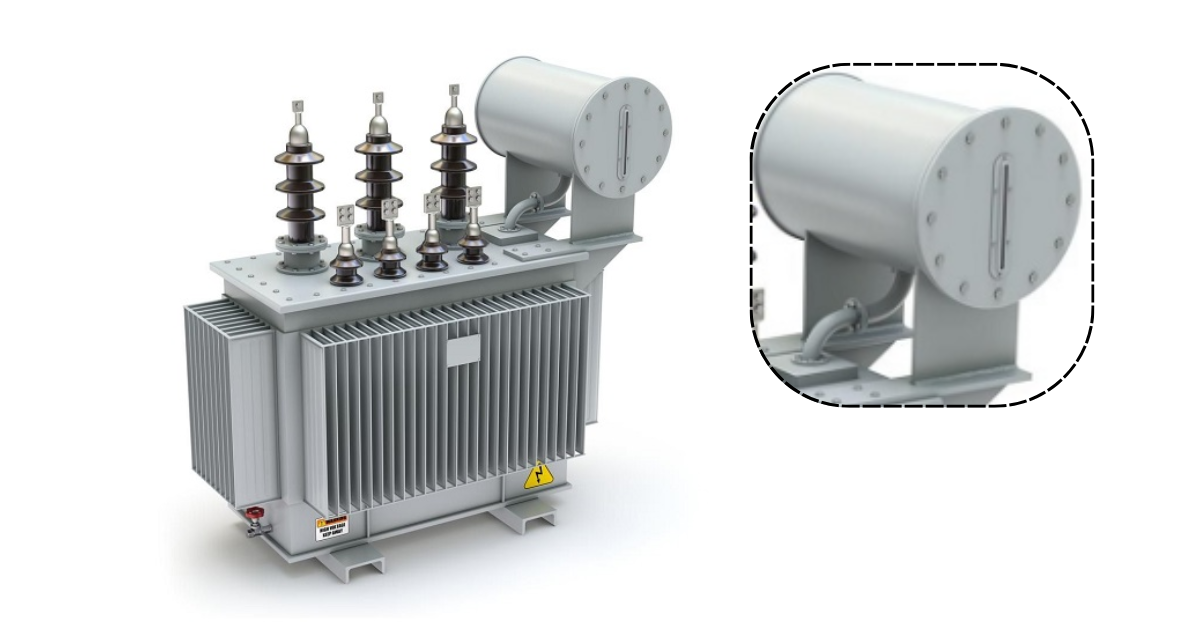

Bình dầu phụ loại Atmoseal (kiểu ô khí)

Bình Atmoseal có cấu tạo dạng bầu chứa dầu và một khoang khí bên trên. Khi dầu giãn nở, khí bên trên nén và tạo áp lực cân bằng. Loại này dễ vận hành và bảo dưỡng, phổ biến trong các máy biến áp truyền tải. Thiết kế này giúp duy trì áp suất ổn định và bảo vệ lớp cách điện bên trong máy biến áp hiệu quả.

Bình dầu phụ loại Atmoseal (kiểu ô khí)

Bình dầu phụ loại màng ngăn kín

Loại này sử dụng màng ngăn để tách dầu và khí. Khi dầu giãn nở, màng đàn hồi tạo áp lực cân bằng. Bình màng ngăn kín hạn chế tiếp xúc dầu với không khí, giảm oxi hóa và tăng tuổi thọ dầu cách điện. Cấu tạo này cũng giúp giảm nguy cơ rò rỉ và duy trì hiệu suất vận hành ổn định lâu dài.

Các bình dầu phụ khác

Ngoài hai loại chính, còn có bình dầu phụ dạng bình mở hoặc bình kết hợp van an toàn. Tùy thuộc vào nhu cầu, công suất và môi trường vận hành, mỗi loại có ưu nhược điểm khác nhau. Việc lựa chọn phù hợp giúp bình dầu phụ hoạt động hiệu quả, bảo vệ lớp cách điện và ổn định máy biến áp.

Các bình dầu phụ khác

Kiểm tra và bảo dưỡng khi sử dụng bình dầu phụ của máy biến áp

Kiểm tra bình dầu phụ là quá trình đảm bảo thiết bị vận hành ổn định, an toàn và bảo vệ lớp cách điện trong máy biến áp, phát hiện sớm sự cố và bảo vệ lớp cách điện trong máy biến áp.

• Quan sát mức dầu để đảm bảo không thiếu hoặc tràn.

• Đo áp suất để kiểm soát áp lực bên trong bình.

• Kiểm tra van và ống dẫn để phát hiện rò rỉ hoặc sự cố.

Bảo dưỡng định kỳ giúp phát hiện rò rỉ, dầu bị oxy hóa hoặc mức dầu bất thường. Khi phát hiện dầu nhiễm nước hoặc có tạp chất, cần thay dầu đúng tiêu chuẩn. Việc kiểm tra và bảo dưỡng thường xuyên đảm bảo bình dầu phụ hoạt động ổn định, giảm rủi ro tăng nhiệt, phóng điện và hỏng lớp cách điện.

Sài Gòn Sinco – Địa điểm tin cậy cung cấp bình dầu phụ chính hãng, giá tốt

Sài Gòn Sinco chuyên cung cấp bình dầu phụ cho máy biến áp với chất lượng cao, giá cả phải chăng, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật. Khách hàng được hướng dẫn lựa chọn sản phẩm thích hợp, đồng thời nhận hỗ trợ bảo dưỡng và vận hành an toàn, giúp thiết bị hoạt động bền bỉ lâu dài.

Bình dầu phụ tại Saigon Sinco có các tiêu chí:

• Đảm bảo nguồn gốc rõ ràng và chất lượng ổn định, giá tốt.

• Tư vấn lựa chọn phù hợp với loại máy và điều kiện vận hành.

• Cung cấp hướng dẫn sử dụng và bảo dưỡng chi tiết.

• Hỗ trợ duy trì vận hành an toàn, kéo dài tuổi thọ thiết bị.

Sài Gòn Sinco – Địa điểm tin cậy cung cấp bình dầu phụ chính hãng, giá tốt

Bình dầu phụ của máy biến áp giữ vai trò quan trọng trong việc bù thể tích dầu, bảo vệ lớp cách điện và ổn định áp lực máy. Hiểu cấu tạo, nguyên lý và thực hiện bảo dưỡng định kỳ giúp giảm rủi ro sự cố và tăng tuổi thọ thiết bị. Liên hệ Saigon Sinco để được tư vấn chi tiết và cung cấp bình dầu phụ của máy biến áp chính hãng, an toàn và phù hợp từng loại máy.
