Tổng hợp các loại thang máng cáp thông dụng nhất hiện nay

Trong ngành xây dựng và cơ điện, việc lựa chọn hệ thống dẫn cáp phù hợp là yếu tố quyết định đến sự an toàn và hiệu quả của toàn bộ công trình. Tuy nhiên, nhiều kỹ sư và nhà thầu vẫn chưa phân biệt rõ ràng Các Loại Thang Máng Cáp Thông Dụng hiện nay, từ thang cáp (Cable Ladder), máng cáp (Cable Tray) cho đến khay cáp (Cable Trunking). Mỗi loại lại có các phương pháp xử lý bề mặt khác nhau như sơn tĩnh điện, mạ kẽm nhúng nóng hay inox. Bài viết này, cùng Saigon Sinco tìm hiểu chi tiết đặc điểm, ưu điểm và ứng dụng của từng loại, từ đó đưa ra quyết định đầu tư vật tư chuẩn xác và tiết kiệm nhất.

Phân loại thang máng cáp theo hình dáng và cấu trúc

Phân loại thang máng cáp theo hình dáng và cấu trúc

Để hiểu rõ về các loại thang máng cáp thông dụng, việc phân biệt chúng theo cấu trúc và hình dáng là tiêu chí cơ bản đầu tiên mà mọi kỹ sư cơ điện cần nắm vững. Mặc dù cùng chung mục đích là quản lý và bảo vệ dây cáp nhưng thiết kế khác biệt sẽ quyết định khả năng chịu tải, mức độ bảo vệ và khả năng tản nhiệt của hệ thống. Trên thị trường hiện nay, thang máng cáp được chia thành ba loại chính dựa trên cấu trúc vật lý: Thang cáp (Cable Ladder), Máng cáp (Cable Trunking) và Khay cáp (Cable Tray).

Mỗi loại cấu trúc này lại có những ưu điểm và nhược điểm riêng, phù hợp với từng điều kiện lắp đặt cụ thể trong các nhà máy, tòa nhà cao tầng hay trung tâm dữ liệu. Việc lựa chọn đúng loại không chỉ tối ưu hóa chi phí vật tư mà còn đảm bảo hệ thống cáp vận hành an toàn và bền bỉ trong suốt vòng đời dự án. Chúng ta sẽ đi sâu vào chi tiết cấu tạo, ưu nhược điểm và ứng dụng điển hình của từng loại để có cái nhìn toàn diện nhất.

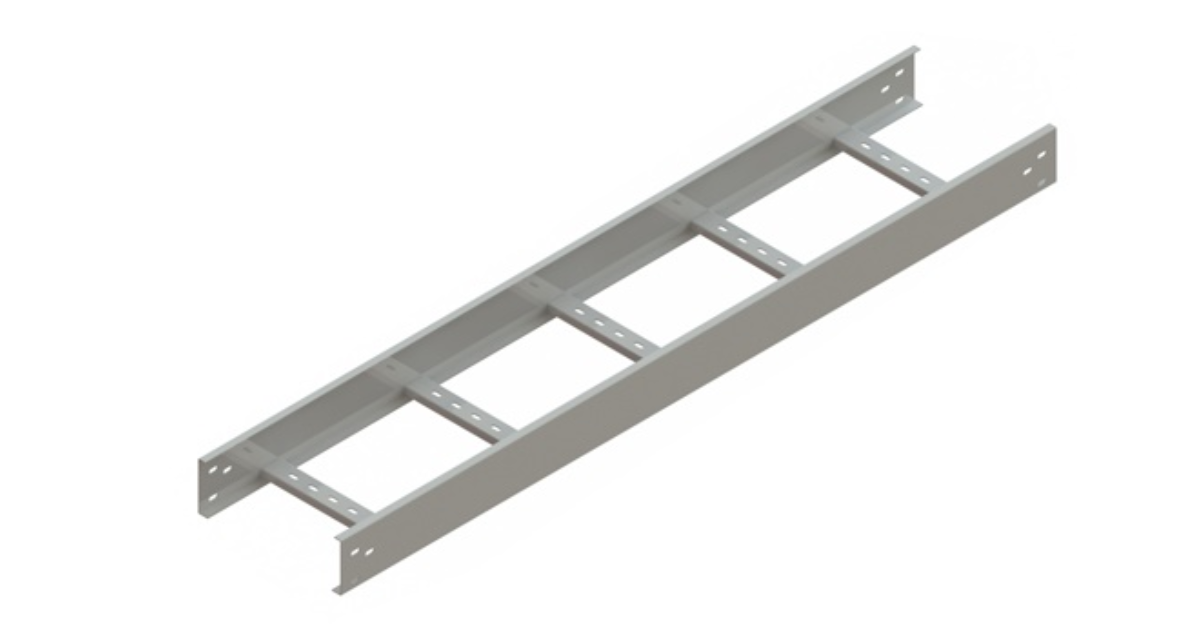

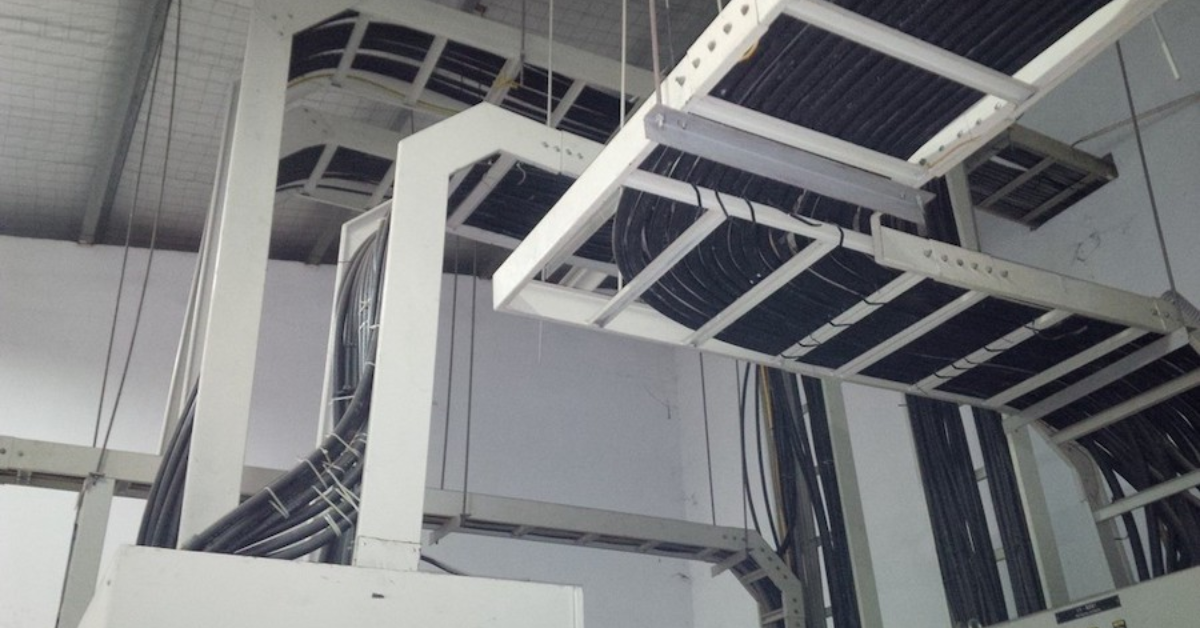

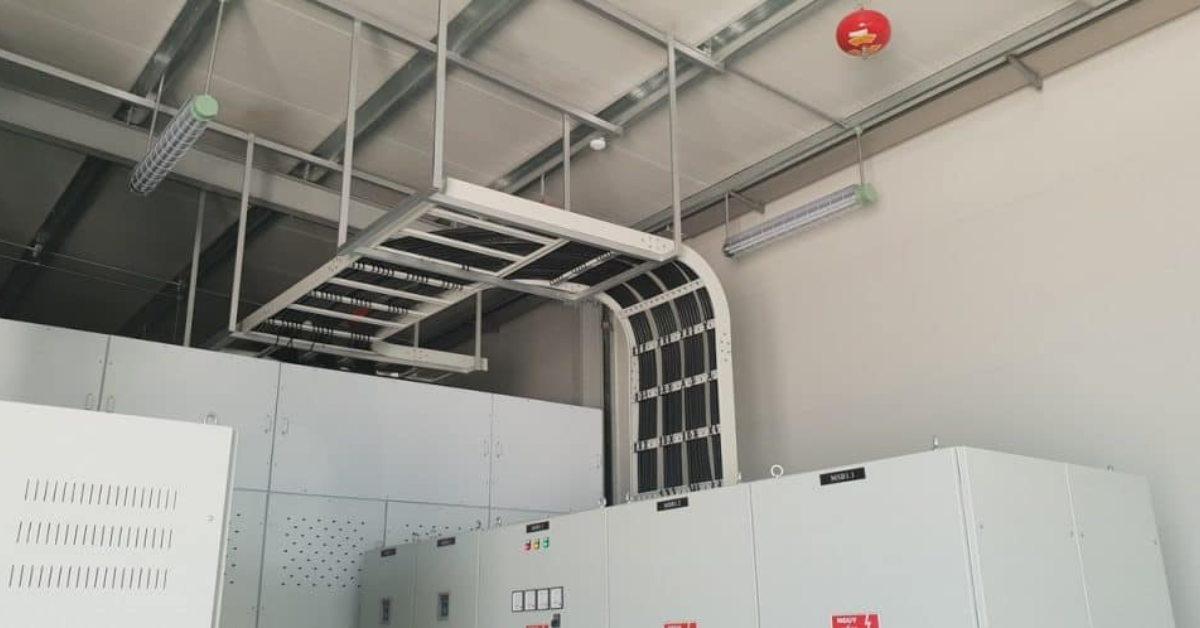

Thang cáp (Cable Ladder)

Thang cáp (Cable Ladder)

Thang cáp có cấu trúc đặc trưng giống như một chiếc thang leo thông thường, bao gồm hai thanh ray biên dọc và các thanh ngang (bậc thang) được hàn chắc chắn với nhau theo các khoảng cách nhất định.

Cấu tạo: Cấu trúc bậc thang hở hoàn toàn, không có nắp đậy (trừ khi cần che chắn bụi). Vật liệu phổ biến để chế tạo loại này là thép sơn tĩnh điện, mạ kẽm nhúng nóng hoặc inox, tùy thuộc vào môi trường sử dụng.

Ứng dụng: Thang cáp được thiết kế để chịu tải trọng lớn và hỗ trợ các loại cáp điện lực có đường kính và trọng lượng lớn. Chúng thường được lắp đặt ở các khu vực như tầng hầm, nóc nhà xưởng hoặc các tuyến cáp trục chính cần đi qua khoảng cách rộng.

Ưu điểm:

• Tản nhiệt vượt trội: Cấu trúc hở giúp cáp điện tỏa nhiệt hiệu quả, làm giảm nguy cơ quá nhiệt, đặc biệt quan trọng với cáp tải lớn.

• Dễ dàng bảo trì: Dễ dàng kiểm tra, thêm hoặc bớt cáp do cấu trúc mở.

• Chịu tải cao: Thiết kế bậc thang mang lại khả năng chịu lực cơ học rất tốt.

Nếu bạn đang thắc mắc trong Các Loại Thang Máng Cáp Thông Dụng thì loại nào thích hợp cho cáp điện lớn, nặng, thì thang cáp chính là câu trả lời.

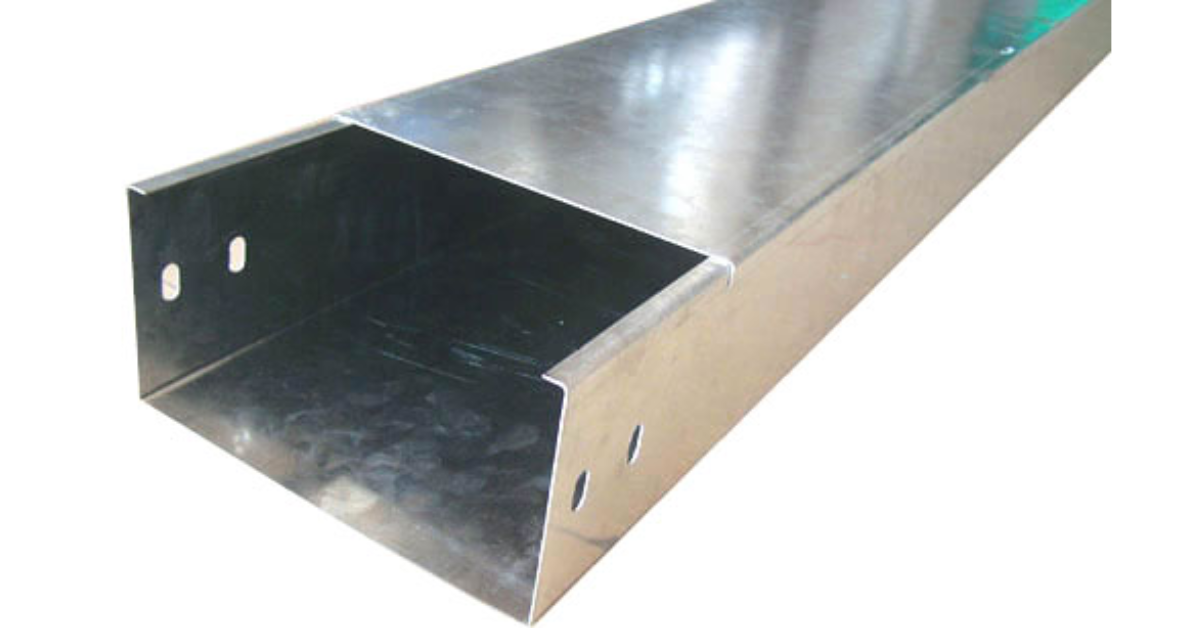

Máng cáp (Cable Trunking)

Máng cáp (Cable Trunking)

Máng cáp là loại có cấu trúc kín hoàn toàn, thường đi kèm với nắp đậy. Đây là giải pháp lý tưởng cho các khu vực yêu cầu bảo vệ cáp khỏi các yếu tố bên ngoài.

Cấu tạo: Máng có dạng hộp chữ nhật, thành máng liền khối và kín (có thể có hoặc không có lỗ nhỏ ở đáy để thông gió). Máng cáp cũng thường được làm từ thép sơn tĩnh điện, mạ kẽm hoặc inox.

Ứng dụng: Thường dùng để lắp đặt cáp điện nhẹ, cáp mạng, cáp tín hiệu hoặc cáp điện trong các khu vực cần tính thẩm mỹ cao như văn phòng, hành lang hoặc các khu vực cần bảo vệ cáp khỏi bụi bẩn, chất lỏng.

Ưu điểm:

• Bảo vệ tối đa: Cấu trúc kín giúp bảo vệ cáp khỏi bụi bẩn, độ ẩm và các tác động vật lý từ bên ngoài.

• Thẩm mỹ cao: Cấu trúc dạng hộp kín, đặc biệt khi được sơn tĩnh điện, tạo ra một tuyến cáp gọn gàng, phù hợp với các khu vực lắp đặt lộ thiên.

• Ngăn chặn nhiễu điện từ: Tác dụng che chắn của máng cáp kín có thể giúp giảm thiểu nhiễu điện từ.

Nhược điểm:

• Tản nhiệt kém: Khả năng tản nhiệt thấp hơn thang cáp, không thích hợp cho các cáp điện lực lớn.

• Khó khăn khi lắp đặt/bảo trì: Việc thêm hoặc bớt cáp đòi hỏi phải mở nắp máng, tốn thời gian hơn. Khi xem xét các loại thang máng cáp thông dụng, máng cáp là lựa chọn hàng đầu cho cáp tín hiệu và mạng.

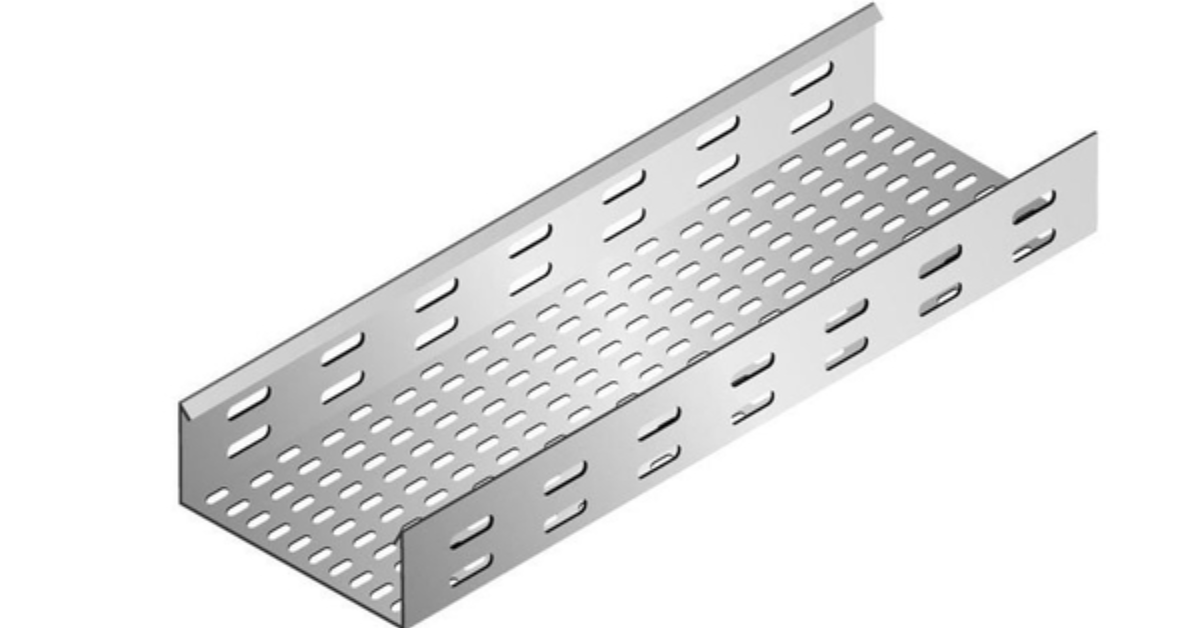

Khay cáp (Cable Tray)

Khay cáp (Cable Tray)

Khay cáp được xem là sự kết hợp giữa thang cáp và máng cáp, có cấu trúc đáy phẳng và thành bên vững chắc, thường có các lỗ đột (lỗ thông gió) trên đáy và thành.

Cấu tạo: Có hình dạng tương tự như máng cáp (hộp đáy phẳng) nhưng đáy được đột nhiều lỗ nhỏ (lỗ thông gió) và có thể có hoặc không có nắp đậy.

Ứng dụng: Khay cáp phù hợp với các hệ thống cáp có tải trọng vừa phải, cần sự cân bằng giữa khả năng tản nhiệt và mức độ bảo vệ cáp. Chúng được sử dụng rộng rãi trong các nhà máy, trung tâm dữ liệu (data center) và các công trình dân dụng.

Ưu điểm:

• Cân bằng hoàn hảo: Cung cấp độ bảo vệ tốt hơn thang cáp nhưng lại tản nhiệt tốt hơn máng cáp nhờ các lỗ đột.

• Linh hoạt trong lắp đặt: Cáp dễ dàng được cố định bằng dây rút qua các lỗ đột, giúp việc lắp đặt và sắp xếp dây cáp nhanh chóng và gọn gàng.

• Hỗ trợ cáp dễ dàng: Đáy phẳng của khay cáp giúp hỗ trợ tốt cho cáp tín hiệu và cáp quang, ngăn ngừa cáp bị võng hoặc biến dạng.

Phân loại thang máng cáp theo vật liệu và lớp phủ bề mặt

Bên cạnh việc phân loại theo hình dáng cấu trúc (thang, máng, khay), một tiêu chí quan trọng khác để nhận diện các loại thang máng cáp thông dụng chính là vật liệu và phương pháp xử lý bề mặt. Lớp phủ bề mặt đóng vai trò quyết định khả năng chống ăn mòn, độ bền, tuổi thọ và chi phí của hệ thống thang máng cáp, đặc biệt khi lắp đặt trong các môi trường khắc nghiệt.

Việc lựa chọn lớp phủ sai có thể dẫn đến việc hệ thống bị gỉ sét, hư hỏng nhanh chóng, gây nguy hiểm cho đường dây cáp điện bên trong và tốn kém chi phí sửa chữa. Dưới đây là những loại vật liệu và lớp phủ phổ biến nhất hiện nay, giúp bạn đưa ra quyết định tối ưu nhất cho dự án của mình:

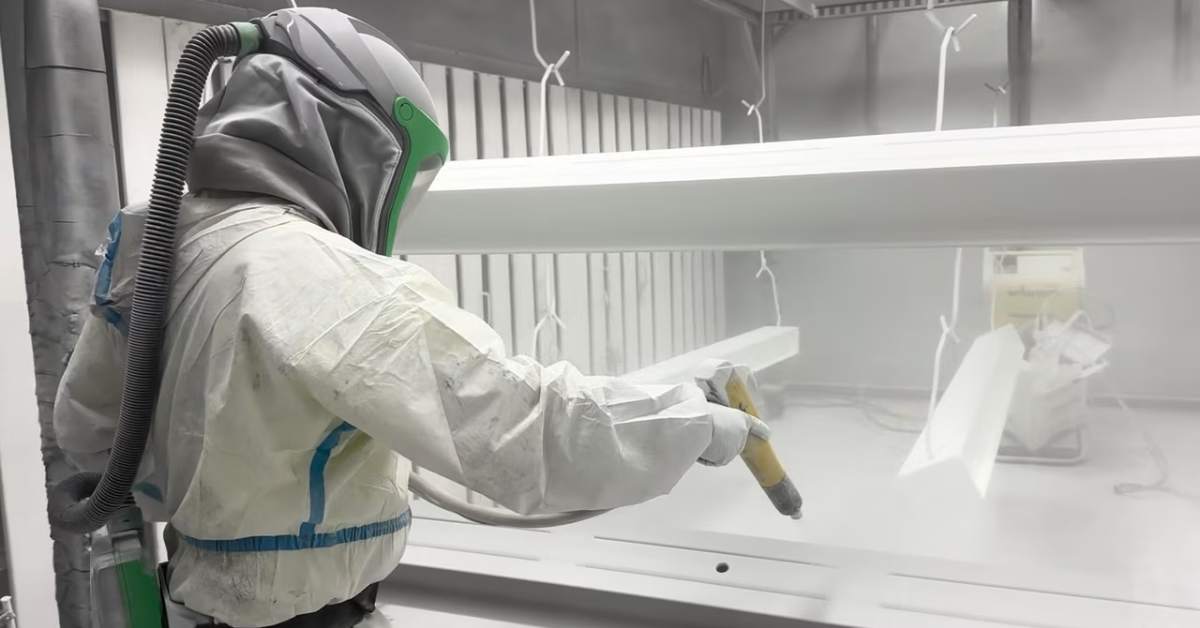

Sơn tĩnh điện (Powder Coating)

Sơn tĩnh điện (Powder Coating)

Sơn tĩnh điện là phương pháp xử lý bề mặt phổ biến và kinh tế nhất cho thang máng cáp.

Đặc điểm: Thang máng cáp được làm từ thép (tôn) thông thường, sau khi gia công sẽ được phun một lớp bột sơn khô mang điện tích, sau đó nung nóng để lớp sơn tan chảy và bám dính, tạo thành lớp bảo vệ cứng và đồng đều.

Ứng dụng: Chủ yếu được sử dụng trong các công trình lắp đặt trong nhà, tầng hầm, khu vực khô ráo hoặc nơi yêu cầu tính thẩm mỹ cao như văn phòng, trung tâm thương mại.

Ưu điểm:

• Chi phí thấp: Là lựa chọn tiết kiệm nhất.

• Thẩm mỹ cao: Màu sắc đa dạng, dễ dàng phối hợp với màu sơn nội thất công trình.

• Bảo vệ tốt: Chống gỉ sét hiệu quả trong điều kiện môi trường thông thường.

Nhược điểm: Khả năng chống ăn mòn kém trong môi trường ẩm ướt hoặc hóa chất. Nếu lớp sơn bị trầy xước sâu, thép bên trong dễ bị gỉ. Đây là một trong các loại thang máng cáp thông dụng nhất cho các khu vực nội bộ.

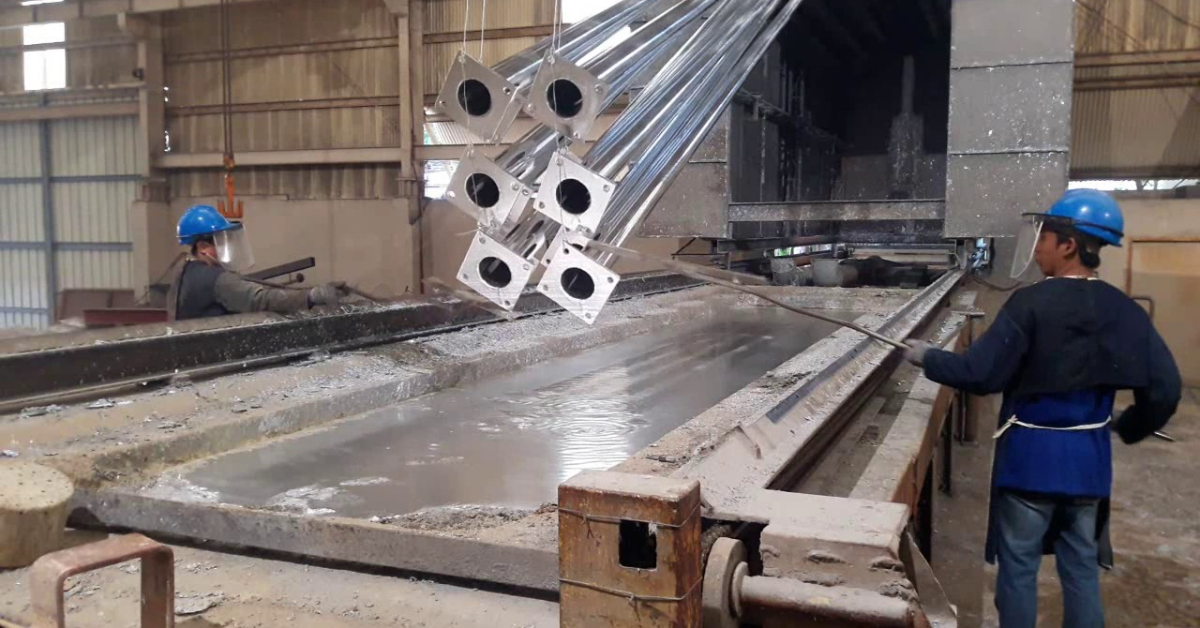

Mạ kẽm nhúng nóng (Hot-dip Galvanized)

Mạ kẽm nhúng nóng (Hot-dip Galvanized)

Mạ kẽm nhúng nóng là phương pháp tạo ra lớp bảo vệ tối ưu, đặc biệt cần thiết cho các môi trường khắc nghiệt.

Đặc điểm: Thang máng cáp sau khi hoàn thiện gia công sẽ được nhúng vào bể kẽm nóng chảy ở nhiệt độ cao (khoảng 450∘C). Lớp kẽm dày sẽ tạo thành một lớp hợp kim bảo vệ chống ăn mòn toàn diện, bao phủ cả các mép cắt, lỗ đột và các mối hàn.

Ứng dụng: Bắt buộc sử dụng cho các công trình ngoài trời, khu vực ven biển, nhà máy công nghiệp nặng, khu vực có độ ẩm cao, hơi hóa chất nhẹ hoặc môi trường có tính ăn mòn cao.

Ưu điểm:

• Chống ăn mòn tuyệt vời: Lớp kẽm dày đảm bảo tuổi thọ rất cao (hàng chục năm).

• Bảo vệ toàn diện: Bảo vệ cả mặt trong, mặt ngoài và các vị trí khó tiếp cận.

• Độ bền cơ học cao: Tăng cường độ cứng cho sản phẩm.

Nhược điểm: Giá thành cao hơn sơn tĩnh điện; bề mặt thô ráp, tính thẩm mỹ không cao bằng các loại khác.

Mạ kẽm điện phân (Electro-galvanized)

Mạ kẽm điện phân (Electro-galvanized)

Mạ kẽm điện phân là phương pháp phủ kẽm có chi phí hợp lý hơn mạ nhúng nóng nhưng vẫn mang lại khả năng chống gỉ cơ bản.

Đặc điểm: Thép được phủ một lớp kẽm mỏng thông qua quá trình điện phân trong dung dịch kẽm. Lớp kẽm tạo ra một bề mặt sáng, mịn và đồng đều.

Ứng dụng: Thường dùng cho các hệ thống lắp đặt trong nhà, nơi khô ráo, không yêu cầu khả năng chống ăn mòn quá cao.

Ưu điểm:

• Giá thành tốt: Rẻ hơn đáng kể so với mạ nhúng nóng và Inox.

• Thẩm mỹ: Bề mặt bạc trắng sáng, mịn màng.

Nhược điểm: Lớp kẽm rất mỏng, dễ bị ăn mòn nếu lớp phủ bị phá hủy hoặc trong môi trường ẩm ướt/hóa chất. Không phù hợp để dùng ngoài trời.

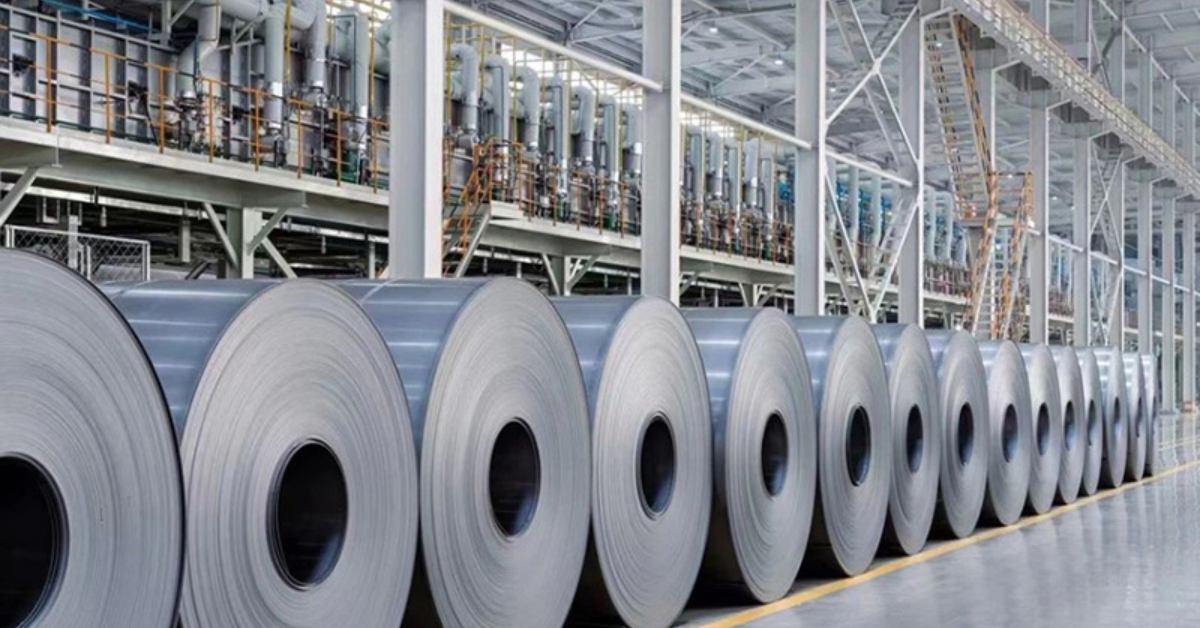

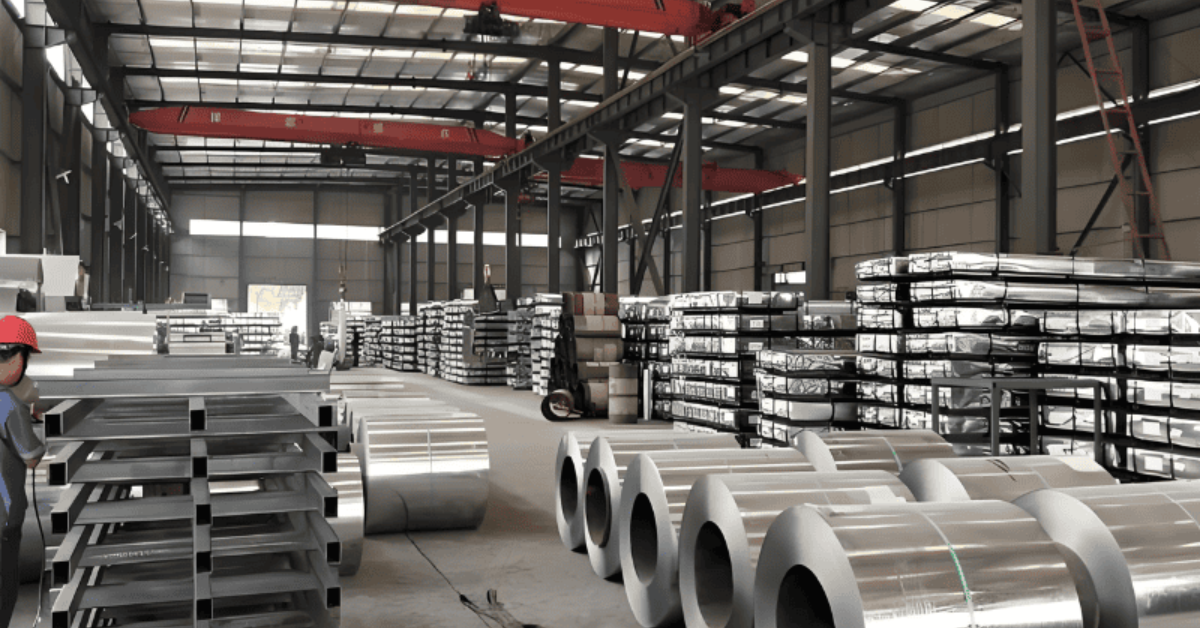

Tôn ZAM (ZAM Steel)

Tôn ZAM (ZAM Steel)

Tôn ZAM là một vật liệu tương đối mới, đang trở thành một trong Các Loại Thang Máng Cáp Thông Dụng nhờ khả năng chống ăn mòn tốt với chi phí hợp lý.

Đặc điểm: Tôn ZAM là thép được mạ hợp kim Kẽm (Zn) - Nhôm (Al) - Magie (Mg). Lớp mạ này tạo ra một cơ chế tự phục hồi vết cắt, giúp bảo vệ các mép cắt mà không cần xử lý thêm sau gia công.

Ứng dụng: Thích hợp cho các công trình trong nhà hoặc các môi trường ẩm ướt nhẹ, nơi cần độ bền cao hơn sơn tĩnh điện mà không muốn đầu tư mạ nhúng nóng.

Ưu điểm:

• Khả năng chống ăn mòn vượt trội so với mạ kẽm điện phân và sơn tĩnh điện.

• Không cần xử lý sau gia công (giảm chi phí và thời gian sản xuất).

• Giá thành cạnh tranh hơn mạ kẽm nhúng nóng.

Nhược điểm: Chưa phổ biến bằng các loại truyền thống, khả năng chịu tải nặng ngang mạ nhúng nóng chưa được chứng minh tuyệt đối trong môi trường cực khắc nghiệt.

Inox - Thép không gỉ (Stainless Steel)

Inox - Thép không gỉ (Stainless Steel)

Inox là vật liệu cao cấp, cung cấp khả năng bảo vệ cáp tối đa trong những điều kiện khắt khe nhất.

Đặc điểm: Được chế tạo từ các hợp kim thép không gỉ như Inox 304, Inox 316. Loại này không cần lớp phủ bề mặt vì khả năng chống ăn mòn nằm ở thành phần vật liệu.

Ứng dụng: Bắt buộc sử dụng trong các môi trường đặc biệt như nhà máy chế biến thực phẩm, phòng sạch, bệnh viện, khu vực ven biển hoặc những nơi tiếp xúc trực tiếp với hóa chất nồng độ cao (Inox 316).

Ưu điểm:

• Chống ăn mòn tuyệt đối: Độ bền vượt trội, gần như vĩnh cửu.

• Vệ sinh: Không phát sinh gỉ sét, đáp ứng tiêu chuẩn vệ sinh cao nhất.

• Thẩm mỹ: Bề mặt kim loại sáng bóng, sang trọng.

Nhược điểm: Giá thành vật liệu và gia công cao nhất, thường chỉ được sử dụng khi yêu cầu kỹ thuật là bắt buộc.

Làm sao để lựa chọn loại thang máng cáp phù hợp?

Làm sao để lựa chọn loại thang máng cáp phù hợp?

Việc đã nắm rõ các loại thang máng cáp thông dụng (theo hình dáng và vật liệu) là một lợi thế lớn. Tuy nhiên, bước quan trọng tiếp theo là áp dụng kiến thức này vào thực tế để đưa ra lựa chọn vật tư chính xác nhất. Một quyết định đúng đắn sẽ giúp bạn tối ưu hóa chi phí, đảm bảo hiệu suất kỹ thuật và kéo dài tuổi thọ của hệ thống. Dưới đây là ba tiêu chí cốt lõi cần phải cân nhắc khi lựa chọn thang máng cáp:

Dựa vào môi trường lắp đặt

Môi trường lắp đặt là yếu tố hàng đầu quyết định vật liệu và lớp phủ bề mặt của thang máng cáp, vì nó ảnh hưởng trực tiếp đến tốc độ ăn mòn.

• Môi trường trong nhà, khô ráo, bình thường: Nên ưu tiên sử dụng thang máng cáp sơn tĩnh điện hoặc mạ kẽm điện phân. Đây là các giải pháp kinh tế, cung cấp đủ khả năng chống gỉ cơ bản và có tính thẩm mỹ cao cho các khu vực văn phòng, hành lang.

• Môi trường ngoài trời, ẩm ướt, công nghiệp nhẹ: Cần sử dụng loại mạ kẽm nhúng nóng hoặc tôn ZAM. Lớp kẽm dày sẽ chống chịu tốt với mưa nắng, độ ẩm cao mà không bị gỉ sét nhanh chóng.

• Môi trường hóa chất, muối mặn, phòng sạch: Bắt buộc phải chọn vật liệu Inox (Thép không gỉ), đặc biệt là Inox 316. Loại này có khả năng chống ăn mòn tuyệt đối, phù hợp với tiêu chuẩn vệ sinh nghiêm ngặt.

Dựa vào loại dây cáp và yêu cầu tản nhiệt

Hình dáng và cấu trúc của thang máng cáp phải tương thích với loại cáp đi bên trong, nhất là về yêu cầu tản nhiệt và mức độ bảo vệ.

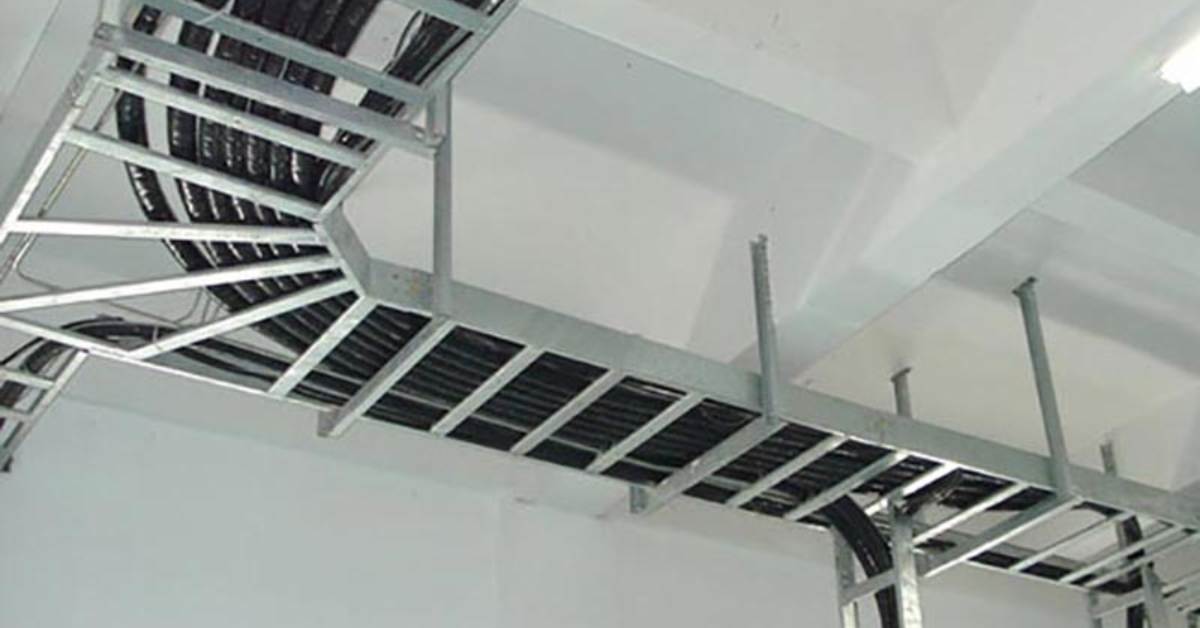

• Cáp điện lực, tải trọng lớn, cần tản nhiệt tối đa: Chọn thang cáp (Cable Ladder). Cấu trúc hở của thang cáp giúp không khí lưu thông tối đa, ngăn ngừa hiện tượng quá nhiệt làm giảm tuổi thọ cáp.

• Cáp tín hiệu, cáp mạng, cần bảo vệ tối đa khỏi bụi và tác động vật lý: Chọn máng cáp (Cable Trunking). Máng cáp kín giúp che chắn hoàn toàn, bảo vệ cáp khỏi các yếu tố gây nhiễu và hư hỏng.

• Cáp tải trọng vừa phải, cần cân bằng giữa bảo vệ và tản nhiệt: Chọn khay cáp (Cable Tray). Khay cáp có lỗ đột giúp thoáng khí hơn máng cáp nhưng vẫn hỗ trợ cáp tốt hơn thang cáp.

Dựa vào yêu cầu về tải trọng và độ bền

Dựa vào yêu cầu về tải trọng và độ bền

Tải trọng của hệ thống cáp quyết định đến độ dày tôn và khoảng cách lắp đặt giữa các giá đỡ.

• Tải trọng nặng và khoảng cách đỡ rộng: Yêu cầu thang máng cáp phải có độ dày tôn lớn (từ 1.5mm trở lên) và chọn loại có cấu trúc chịu lực tốt như thang cáp hoặc khay cáp mạ kẽm nhúng nóng.

• Tải trọng nhẹ, mật độ cáp thưa: Có thể sử dụng tôn mỏng hơn (dưới 1.2mm) và các loại máng cáp sơn tĩnh điện.

• Độ bền cao (Tuổi thọ > 20 năm): Bắt buộc phải ưu tiên các phương pháp xử lý bề mặt có độ bền vượt trội như mạ kẽm nhúng nóng hoặc Inox.

Việc xem xét ba tiêu chí trên sẽ giúp bạn trả lời trọn vẹn thắc mắc về các loại thang máng cáp thông dụng nào là tốt nhất cho dự án của mình, từ đó đảm bảo hiệu quả đầu tư.

Địa chỉ cung cấp đầy đủ các loại thang máng cáp chất lượng

Sau khi đã xác định được loại thang máng cáp phù hợp, bước cuối cùng là tìm kiếm nhà cung cấp uy tín để đảm bảo chất lượng sản phẩm, giá thành hợp lý và tiến độ giao hàng.

Saigon Sinco tự hào là đơn vị hàng đầu chuyên sản xuất và cung cấp trọn bộ hệ thống thang máng cáp với đầy đủ nhất trên thị trường, bao gồm:

• Phân loại cấu trúc: Thang cáp, Máng cáp, Khay cáp, Máng cáp dạng lưới.

• Phân loại vật liệu: Sơn tĩnh điện, Mạ kẽm nhúng nóng, Mạ kẽm điện phân, Tôn ZAM, Inox (304, 316).

Thang máng cáp đóng vai trò thiết yếu trong việc quản lý và bảo vệ hệ thống dây cáp điện của mọi công trình hiện đại, mang lại sự an toàn và thẩm mỹ cao. Các loại thông dụng nhất hiện nay được phân chia theo cấu trúc. Việc lựa chọn đúng loại thang máng cáp sẽ đảm bảo hiệu quả vận hành, giảm thiểu rủi ro sự cố điện, và tối ưu hóa chi phí bảo trì lâu dài.

Chúng tôi cam kết sản phẩm được sản xuất theo quy trình kiểm soát chất lượng nghiêm ngặt, đáp ứng các tiêu chuẩn kỹ thuật Việt Nam và quốc tế. Liên hệ ngay với Saigon Sinco để nhận được sự tư vấn chuyên nghiệp từ đội ngũ kỹ sư và giải pháp vật tư toàn diện nhất cho công trình của bạn!
