Cách chọn thang máng cáp chuẩn kỹ thuật chi tiết A-Z

Lựa chọn thang máng cáp chuẩn kỹ thuật giúp hệ thống điện an toàn, bền bỉ và đảm bảo thẩm mỹ cho công trình. Để chọn đúng, bạn cần xác định quy mô công trình, tính toán tải trọng dây dẫn, chọn vật liệu – kích thước phù hợp và tuân thủ tiêu chuẩn kỹ thuật. Bài viết này của Saigon Sinco sẽ hướng dẫn chi tiết để bạn đưa ra quyết định tối ưu nhất.

Hướng dẫn 3 bước chọn thang máng cáp chuẩn kỹ thuật

Để có một hệ thống điện an toàn, hiệu quả và bền vững, việc lựa chọn thang máng cáp chuẩn kỹ thuật là vô cùng quan trọng. Saigon Sinco sẽ hướng dẫn bạn chi tiết 3 bước đơn giản nhưng cần thiết để đưa ra quyết định chính xác.

2

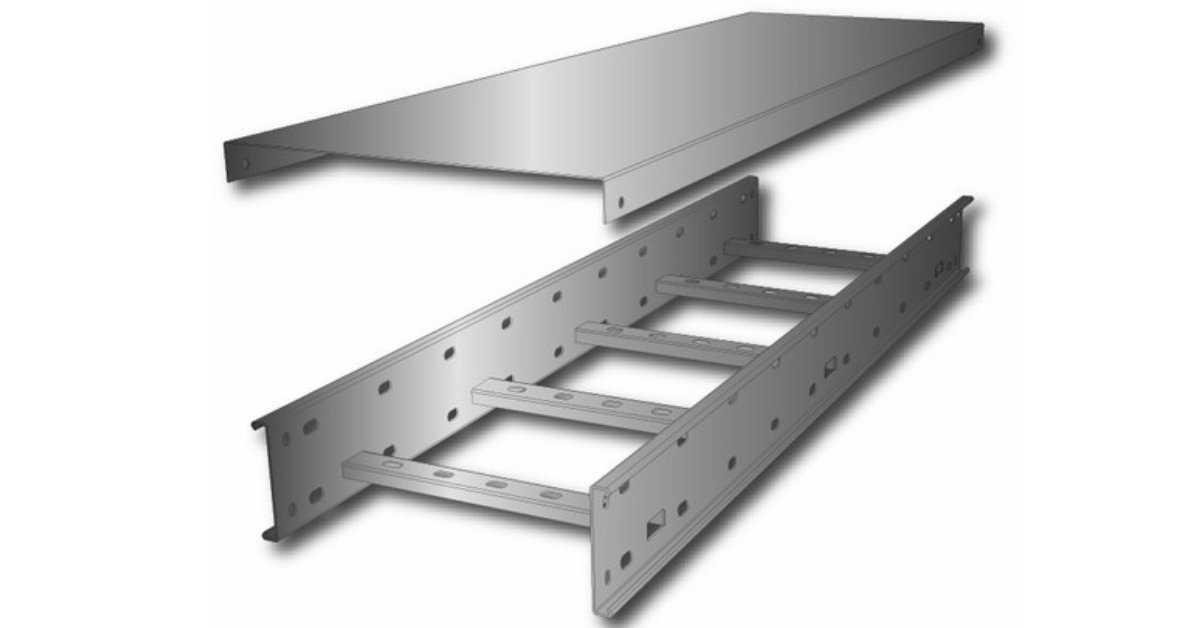

Thang máng cáp

Bước 1: Xác định môi trường lắp đặt để chọn vật liệu & lớp phủ

Môi trường là yếu tố then chốt quyết định tuổi thọ của hệ thống thang máng cáp. Vật liệu và lớp phủ không phù hợp có thể dẫn đến ăn mòn, hư hỏng và gây mất an toàn cho toàn bộ công trình.

• Với môi trường trong nhà khô ráo: Bạn có thể chọn thang máng cáp bằng tôn cán nguội sơn tĩnh điện. Lớp sơn này không chỉ mang lại tính thẩm mỹ cao mà còn chống oxy hóa tốt trong điều kiện bình thường. Tôn mạ kẽm cũng là một lựa chọn kinh tế cho các công trình nhà xưởng, văn phòng.

• Với môi trường ngoài trời hoặc có độ ẩm cao: Nếu hệ thống lắp đặt ở ngoài trời hoặc trong các khu vực ẩm ướt như tầng hầm, nhà máy sản xuất, bạn nên ưu tiên thang máng cáp mạ kẽm nhúng nóng. Đây là phương pháp tạo lớp phủ bảo vệ vượt trội, giúp chống gỉ sét và ăn mòn hiệu quả.

• Với môi trường đặc biệt (hóa chất, nước biển): Trong các môi trường có tính ăn mòn cực cao, việc sử dụng thang máng cáp inox 304 hoặc 316 là giải pháp tối ưu. Mặc dù chi phí ban đầu cao hơn, thang máng cáp inox mang lại khả năng chống ăn mòn tuyệt đối, đảm bảo độ bền vững cho hệ thống trong nhiều năm. Việc cách chọn thang máng cáp dựa vào vật liệu là bước quan trọng đầu tiên để đảm bảo hệ thống điện của bạn được bảo vệ tốt nhất.

Bước 2: Tính toán tải trọng và kích thước (W x H)

Sau khi đã chọn được vật liệu, việc tiếp theo là xác định kích thước thang máng cáp phù hợp với khối lượng cáp. Đây là bước quan trọng để đảm bảo hệ thống hoạt động an toàn, tránh tình trạng quá tải gây biến dạng hoặc hư hỏng.

Đầu tiên, bạn cần tính tổng tải trọng của tất cả các loại cáp sẽ được lắp đặt. Hãy cộng tổng trọng lượng của cáp điện, cáp tín hiệu, cáp điều khiển, sau đó nhân với hệ số an toàn khoảng 1.5 để dự phòng cho sự tăng trưởng hoặc bổ sung cáp trong tương lai. Kích thước (chiều rộng W x chiều cao H) của thang máng cáp phải đủ lớn để chứa toàn bộ khối lượng cáp này.

Cáp không nên chiếm quá 50% diện tích bên trong máng để đảm bảo có đủ không gian cho việc thông gió, tản nhiệt và dễ dàng cho công tác bảo trì. Một hệ thống cáp quá chật chội sẽ gây nóng và giảm tuổi thọ cáp. Việc tính toán kích thước giúp bạn có cách chọn thang máng cáp tối ưu, tránh lãng phí hoặc thiếu hụt không gian sau này.

Bước 3: Lựa chọn loại (Thang, Máng, hay Khay cáp) dựa trên loại cáp

Mỗi loại thang máng cáp có một ưu điểm riêng, phù hợp với từng mục đích sử dụng. Việc lựa chọn đúng loại sẽ giúp tối ưu hóa chi phí và đảm bảo hiệu quả của hệ thống.

• Thang cáp (Cable Ladder): Với thiết kế dạng thanh ngang, thang cáp là lựa chọn lý tưởng cho việc treo các loại cáp điện có đường kính lớn và trọng lượng nặng. Thiết kế hở giúp tản nhiệt tốt và thuận tiện cho việc bảo trì. Đây là giải pháp phổ biến trong các nhà máy, xưởng sản xuất, nơi cần luồn nhiều cáp điện lực.

• Máng cáp (Cable Tray): Máng cáp có thiết kế dạng hộp kín hoặc có đục lỗ. Máng đục lỗ thường được dùng cho các hệ thống cáp điện nhẹ, cáp tín hiệu, trong khi máng kín phù hợp cho các khu vực cần bảo vệ cáp khỏi bụi bẩn, nước hoặc các tác động cơ học.

• Khay cáp (Wire Mesh Tray): Khay cáp được làm từ lưới thép, trọng lượng nhẹ, linh hoạt và dễ dàng cắt uốn ngay tại công trường. Khay cáp là giải pháp tối ưu cho việc đi cáp trong các tòa nhà văn phòng, trung tâm dữ liệu, nơi có nhiều khúc cua hoặc cần thay đổi hướng liên tục. Đây là cách chọn thang máng cáp được ưu tiên trong các công trình có yêu cầu cao về thẩm mỹ và tính linh hoạt.

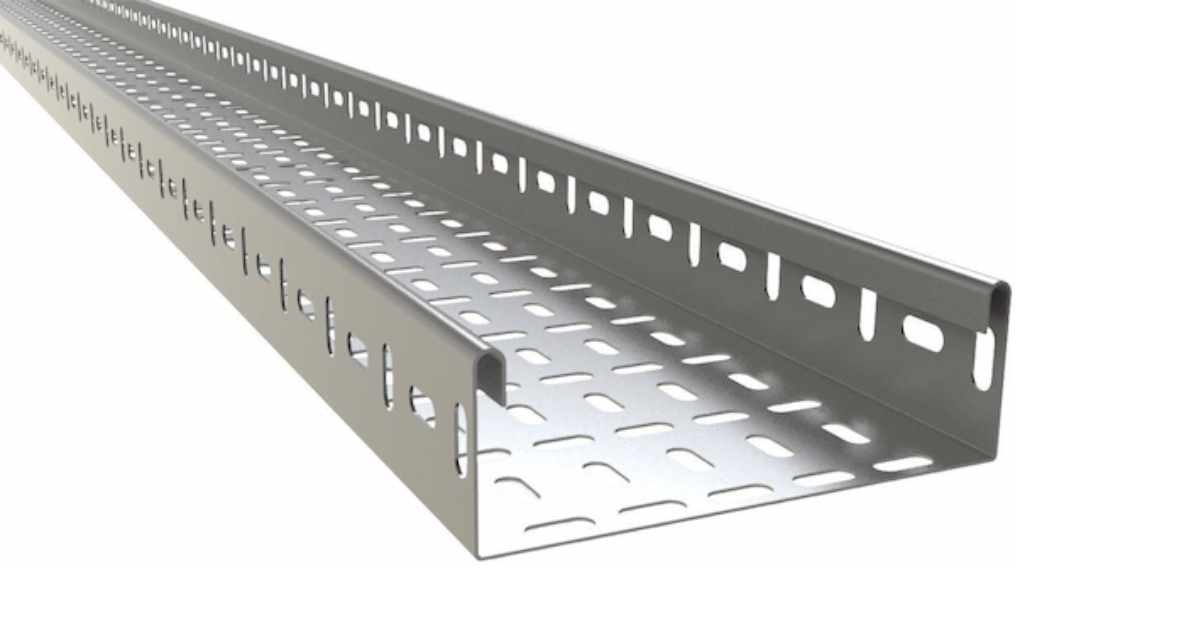

Thang máng cáp

Các tiêu chuẩn kỹ thuật cần lưu ý khi nghiệm thu

Để đảm bảo hệ thống thang máng cáp hoạt động an toàn và hiệu quả, việc nghiệm thu theo đúng tiêu chuẩn kỹ thuật là vô cùng quan trọng. Dưới đây là những tiêu chí bạn cần lưu ý:

• Kiểm tra vật liệu và lớp phủ: Đây là tiêu chí đầu tiên và quan trọng nhất. Cần so sánh vật liệu thực tế (thép, inox, nhôm...) và lớp phủ (sơn tĩnh điện, mạ kẽm nhúng nóng...) với bản vẽ thiết kế và các yêu cầu kỹ thuật ban đầu. Đảm bảo vật liệu có đủ độ dày và lớp phủ không bị trầy xước, bong tróc.

• Kiểm tra kích thước và độ cứng vững: Đo lại kích thước chiều rộng, chiều cao của thang máng cáp và so sánh với thông số trên bản vẽ. Hệ thống phải được lắp đặt chắc chắn, không bị võng, nghiêng hoặc rung lắc khi chịu tải. Các mối nối phải khít, không có khe hở lớn.

• Kiểm tra đường đi và phụ kiện: Toàn bộ đường đi của thang máng cáp phải thẳng, phẳng, đúng theo thiết kế. Các phụ kiện như cút L, cút T, cút Y phải được lắp đặt gọn gàng, đúng hướng. Các điểm chuyển hướng phải đảm bảo cáp không bị gập gãy. Hệ thống tiếp địa cũng cần được kiểm tra kỹ lưỡng để đảm bảo an toàn.

Những sai lầm phổ biến cần tránh khi chọn thang máng cáp

Việc lựa chọn sai thang máng cáp có thể gây ra nhiều hậu quả nghiêm trọng, từ mất an toàn cho người và thiết bị đến tốn kém chi phí sửa chữa. Dưới đây là những sai lầm bạn nên tránh:

• Chọn sai vật liệu: Sử dụng thang máng cáp sơn tĩnh điện cho môi trường ngoài trời, gần biển hoặc có hóa chất sẽ dẫn đến rỉ sét, ăn mòn nhanh chóng. Điều này làm giảm tuổi thọ của cả hệ thống thang máng cáp và cáp điện bên trong.

• Không tính toán tải trọng: Nhiều người chỉ chọn kích thước máng cáp mà không tính đến tổng tải trọng của cáp. Điều này có thể khiến hệ thống bị quá tải, gây biến dạng, cong vênh, thậm chí sập gãy. Việc tính toán tải trọng và dự phòng là yếu tố then chốt để đảm bảo sự ổn định.

• Lựa chọn sai loại máng: Dùng máng cáp kín cho các khu vực cần tản nhiệt, khiến cáp bị nóng và giảm tuổi thọ. Hoặc dùng thang cáp cho các loại cáp tín hiệu nhỏ, dễ bị rơi ra ngoài. Việc lựa chọn đúng loại (thang, máng, khay) phụ thuộc vào loại cáp và môi trường sử dụng.

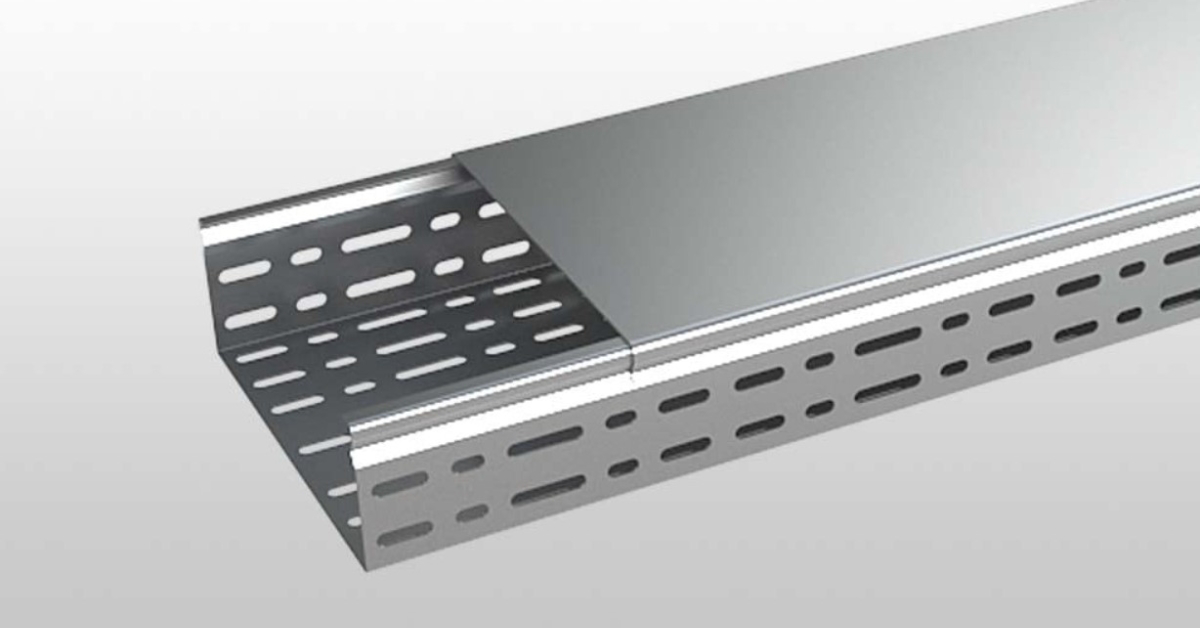

Thang máng cáp

Việc lựa chọn thang máng cáp đúng kỹ thuật không chỉ đảm bảo an toàn cho hệ thống điện mà còn tối ưu hóa chi phí và tăng tuổi thọ cho toàn bộ công trình. Bằng cách tuân thủ 3 bước cơ bản: xác định môi trường, tính toán tải trọng và chọn loại phù hợp, bạn sẽ tránh được những sai lầm phổ biến và xây dựng một hệ thống bền vững.

Nếu bạn còn băn khoăn về cách chọn thang máng cáp hay cần tư vấn chuyên sâu cho công trình của mình, hãy liên hệ ngay với Saigon Sinco. Với kinh nghiệm và sự am hiểu kỹ thuật, chúng tôi cam kết mang đến những giải pháp tối ưu, chất lượng và phù hợp nhất với mọi yêu cầu của bạn.
