Cách đọc bản vẽ tủ điện công nghiệp đơn giản, dễ hiểu

Cách đọc bản vẽ tủ điện công nghiệp là kỹ năng quan trọng giúp bạn thi công và lắp đặt hệ thống điện an toàn, chính xác. Để đọc bản vẽ hiệu quả, trước hết cần nắm rõ các ký hiệu điện, hiểu nguyên lý hoạt động của từng thành phần, xác định mạch nguồn – mạch điều khiển – mạch bảo vệ, đồng thời đối chiếu sơ đồ với thực tế. Khi thực hành đúng quy trình, bạn sẽ tránh được sai sót, đảm bảo an toàn tuyệt đối và nâng cao hiệu quả công việc. Với sự đồng hành của chuyên gia Saigon Sinco, việc đọc và triển khai bản vẽ tủ điện, từ đơn giản đến phức tạp, sẽ trở nên dễ dàng hơn bao giờ hết. Hãy bắt đầu ngay hôm nay để làm chủ kỹ năng và đạt được những thành công mới!

Các thành phần chính trong một bộ bản vẽ tủ điện công nghiệp

Để đọc và hiểu được một bản vẽ tủ điện công nghiệp, bạn cần nắm rõ các thành phần cơ bản cấu tạo nên nó. Mỗi thành phần đều có chức năng và vai trò riêng biệt, giúp người thợ điện có thể thi công chính xác và hiệu quả. Một bộ bản vẽ tủ điện hoàn chỉnh thường bao gồm 4 thành phần chính sau:

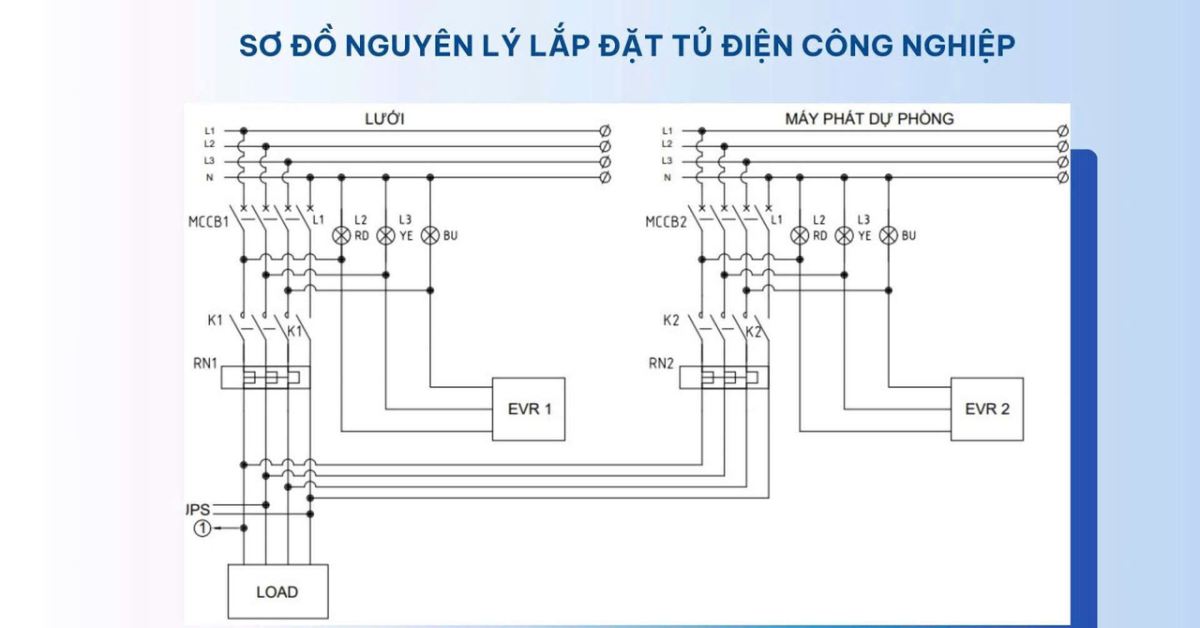

Sơ đồ nguyên lý (Schematic Diagram)

• Định nghĩa: Đây là trái tim của bản vẽ, thể hiện nguyên lý hoạt động của toàn bộ mạch điện. Sơ đồ này biểu diễn mối liên kết logic giữa các thiết bị điện như relay, contactor, circuit breaker, các nút nhấn, đèn báo...

• Cách đọc: Sơ đồ nguyên lý không thể hiện vị trí thực tế của các thiết bị mà chỉ tập trung vào mối quan hệ chức năng. Bạn cần đọc sơ đồ này theo trình tự từ trên xuống dưới và từ trái sang phải, tuân thủ các ký hiệu điện tiêu chuẩn.

• Tầm quan trọng: Sơ đồ nguyên lý giúp bạn hiểu được cách mạch điện hoạt động, biết được chức năng của từng thiết bị và cách chúng phối hợp với nhau để điều khiển một quá trình cụ thể.

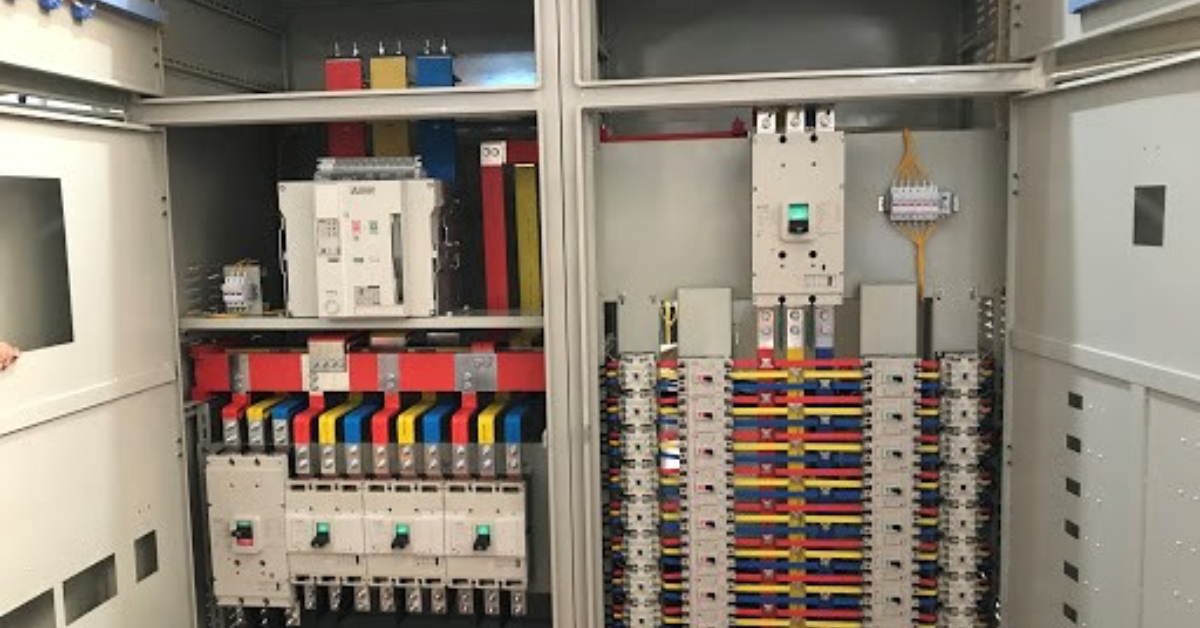

Tủ điện công nghiệp

Sơ đồ bố trí thiết bị (Layout Diagram)

• Định nghĩa: Sơ đồ này cho thấy vị trí, cách sắp xếp và kích thước thực tế của các thiết bị điện bên trong và bên ngoài tủ.

• Cách đọc: Sơ đồ bố trí thiết bị thường được vẽ theo tỷ lệ, giúp người thợ hình dung được không gian và vị trí lắp đặt của từng thiết bị (như biến tần, PLC, CB, terminal block...). Sơ đồ này còn bao gồm vị trí các lỗ khoét, các thanh ray (din rail) và các máng đi dây.

• Tầm quan trọng: Sơ đồ bố trí thiết bị là bản đồ chi tiết, giúp người thợ lắp ráp tủ điện một cách chính xác, gọn gàng và khoa học, đảm bảo tính thẩm mỹ và an toàn khi vận hành.

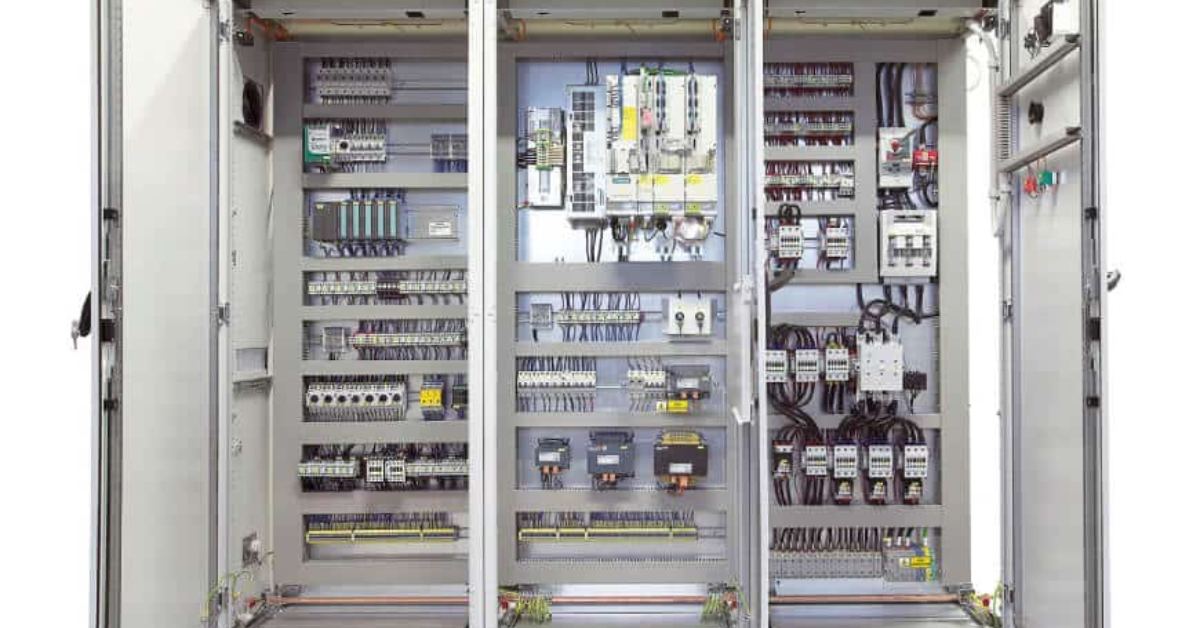

Cấu tạo của tủ điện

Sơ đồ đấu dây (Wiring Diagram)

• Định nghĩa: Sơ đồ đấu dây chi tiết hóa các kết nối giữa các thiết bị. Nó chỉ ra từng điểm đấu nối, số terminal và màu dây cụ thể.

• Cách đọc: Sơ đồ này thường được thể hiện bằng các đường thẳng nối từ một điểm đấu nối này đến một điểm đấu nối khác, kèm theo số thứ tự của dây dẫn và terminal.

• Tầm quan trọng: Sơ đồ đấu dây là cẩm nang không thể thiếu cho người thợ trong quá trình thi công thực tế. Nó giúp giảm thiểu sai sót khi đấu nối, đảm bảo mạch điện hoạt động đúng như sơ đồ nguyên lý.

Sơ đồ đấu dây

Bảng danh mục vật tư (Bill of Materials - BOM)

• Định nghĩa: Đây là một bảng tổng hợp, liệt kê tất cả các vật tư và thiết bị cần thiết để hoàn thiện tủ điện.

• Cách đọc: Bảng BOM thường bao gồm các cột như: tên thiết bị, mã sản phẩm, nhà sản xuất, số lượng và các thông số kỹ thuật cơ bản.

• Tầm quan trọng: Bảng danh mục vật tư giúp bạn kiểm soát vật tư, đảm bảo mua đúng, mua đủ và không bị lãng phí. Nó cũng giúp quản lý dự án hiệu quả hơn.

Việc nắm vững cả 4 thành phần này sẽ giúp bạn dễ dàng đọc và hiểu bất kỳ bản vẽ tủ điện công nghiệp nào, từ đó nâng cao hiệu suất công việc và đảm bảo an toàn tuyệt đối.

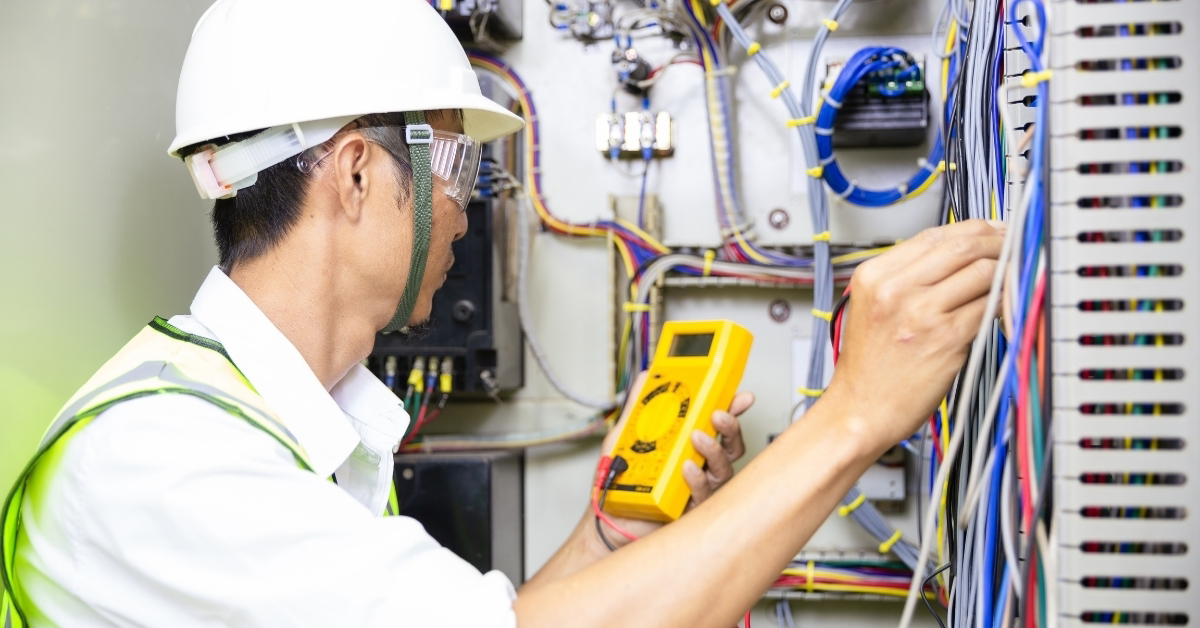

Quy trình kiểm tra tủ điện

Cách đọc bản vẽ tủ điện công nghiệp chuẩn xác

Để thành thạo, bạn cần tuân thủ một quy trình đọc logic và có hệ thống. Việc này không chỉ giúp bạn hiểu rõ nguyên lý hoạt động của mạch điện mà còn đảm bảo quá trình thi công diễn ra an toàn, chính xác.

Bước 1: Đọc khung tên và các ghi chú tổng quan

• Mục đích: Nắm được thông tin cơ bản và tổng quát nhất về bản vẽ.

• Cách thực hiện: Khung tên thường nằm ở góc dưới bên phải bản vẽ. Bạn cần đọc kỹ các thông tin sau:

  • Tên dự án: Tên của công trình hoặc dự án mà tủ điện được thiết kế.

  • Tên bản vẽ: Tên chi tiết của bản vẽ (ví dụ: "Sơ đồ nguyên lý mạch động lực").

  • Người thiết kế và kiểm tra: Tên và chữ ký của người chịu trách nhiệm.

  • Ngày tháng: Thời gian bản vẽ được tạo hoặc chỉnh sửa.

  • Ghi chú chung: Các ghi chú quan trọng về tiêu chuẩn kỹ thuật, điều kiện vận hành, và các lưu ý đặc biệt.

• Tầm quan trọng: Bước này giúp bạn xác định được mục đích và ngữ cảnh của bản vẽ, tránh nhầm lẫn giữa các bản vẽ khác nhau.

Bước 2: Nghiên cứu kỹ bảng ký hiệu điện

• Mục đích: Giải mã các biểu tượng và ký hiệu được sử dụng trong bản vẽ.

• Cách thực hiện: Bản vẽ tủ điện công nghiệp sử dụng các ký hiệu tiêu chuẩn (như IEC, ANSI, JIC). Hãy tìm bảng ký hiệu (thường nằm ở một trang riêng hoặc góc bản vẽ) và ghi nhớ các ký hiệu của các thiết bị chính như:

  • CB (Circuit Breaker): Ký hiệu cầu dao tự động.

  • Contactor: Ký hiệu công tắc tơ.

  • Relay: Ký hiệu rơ le.

  • Motor: Ký hiệu động cơ điện.

  • Switch, Push Button: Ký hiệu công tắc, nút nhấn.

• Tầm quan trọng: Nắm vững ký hiệu là chìa khóa để bạn có thể "dịch" được ngôn ngữ của bản vẽ và hiểu được các thành phần của mạch.

Bảng kí hiệu điện cơ bản

Bước 3: Phân tích Sơ đồ nguyên lý mạch động lực

• Mục đích: Hiểu cách dòng điện cấp nguồn cho các thiết bị tải.

• Cách thực hiện: Sơ đồ này thể hiện các thiết bị có công suất lớn như CB tổng, contactor, relay nhiệt và động cơ. Bạn cần theo dõi đường đi của dòng điện từ nguồn cấp (điện 1 pha hoặc 3 pha) qua các thiết bị bảo vệ và đóng cắt đến các thiết bị tiêu thụ như động cơ, máy bơm.

• Tầm quan trọng: Sơ đồ mạch động lực cho bạn biết cách thiết bị được bảo vệ và điều khiển, đảm bảo chúng hoạt động đúng công suất và an toàn.

Bước 4: Phân tích Sơ đồ nguyên lý mạch điều khiển

• Mục đích: Hiểu cách các thiết bị điều khiển hoạt động để điều khiển mạch động lực.

• Cách thực hiện: Sơ đồ này thường thể hiện các thiết bị nhỏ hơn, như các nút nhấn, công tắc, relay trung gian, bộ hẹn giờ và các cảm biến. Bạn cần theo dõi luồng tín hiệu từ các thiết bị đầu vào (input) đến các thiết bị đầu ra (output) để điều khiển contactor của mạch động lực.

• Tầm quan trọng: Sơ đồ này giải thích logic hoạt động tự động hoặc bán tự động của tủ điện.

Bước 5: Đối chiếu bản vẽ nguyên lý và bản vẽ bố trí

• Mục đích: Kiểm tra và xác định vị trí thực tế của các thiết bị đã được mô tả trong sơ đồ nguyên lý.

• Cách thực hiện: Sau khi hiểu rõ sơ đồ nguyên lý và sơ đồ điều khiển, bạn hãy chuyển sang bản vẽ bố trí (layout diagram). Đối chiếu từng thiết bị trên sơ đồ nguyên lý với vị trí thực tế của chúng trên bản vẽ bố trí.

• Tầm quan trọng: Bước này giúp bạn có cái nhìn tổng quan về cả chức năng và cấu trúc vật lý của tủ điện, chuẩn bị tốt nhất cho quá trình thi công lắp đặt.

Thành thạo 5 bước trên sẽ giúp bạn dễ dàng đọc và hiểu bất kỳ bản vẽ tủ điện công nghiệp nào, từ đó nâng cao hiệu suất công việc và đảm bảo an toàn tuyệt đối.

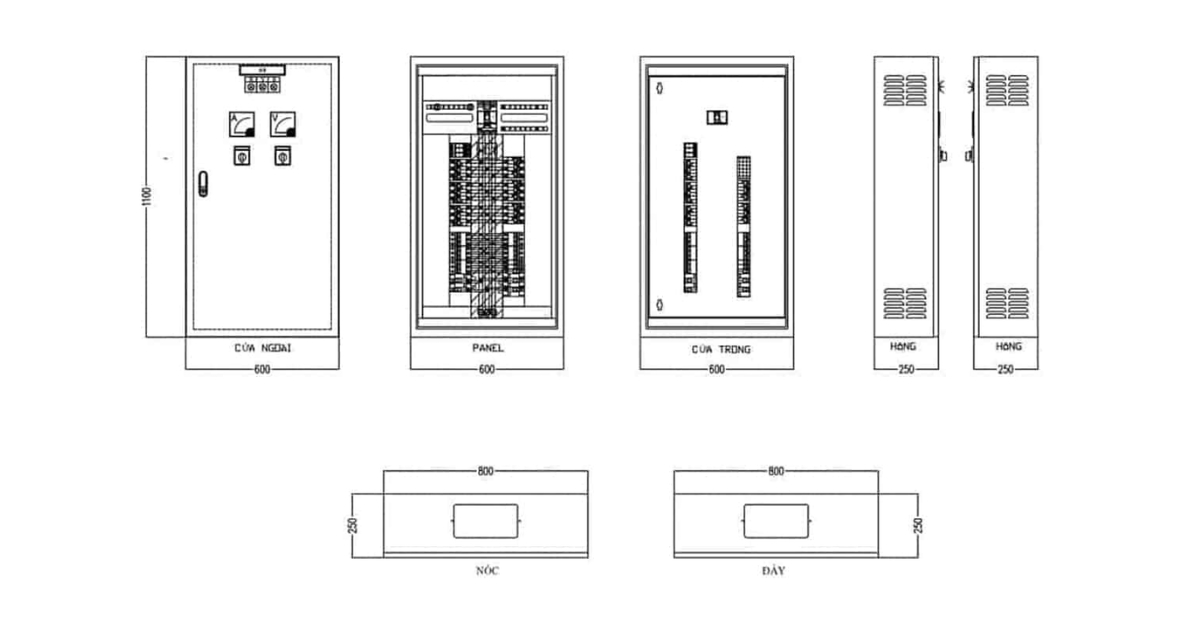

Bản vẽ tủ điện

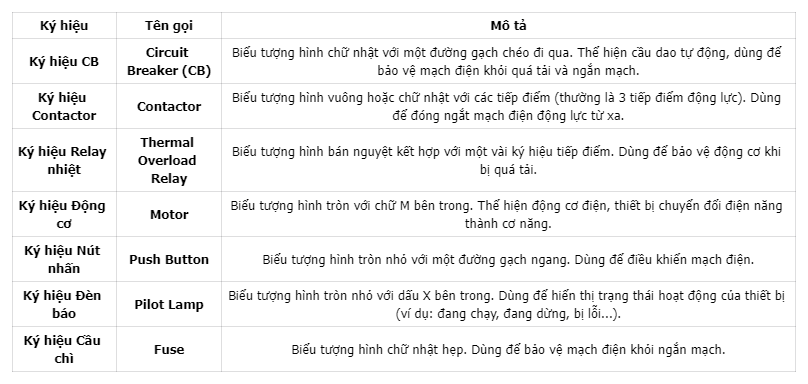

Bảng tra cứu nhanh một số ký hiệu điện công nghiệp thông dụng

Để đọc bản vẽ tủ điện công nghiệp, việc ghi nhớ các ký hiệu là bước không thể thiếu. Dưới đây là bảng tra cứu nhanh một số ký hiệu điện công nghiệp thông dụng, giúp bạn dễ dàng "giải mã" bản vẽ một cách hiệu quả.

Lưu ý: Các ký hiệu có thể có sự khác biệt nhỏ tùy theo tiêu chuẩn (IEC, ANSI...). Khi sử dụng, bạn nên đối chiếu với phần chú thích ký hiệu trong bản vẽ.

Những lưu ý quan trọng để đọc bản vẽ chính xác và an toàn

Đọc bản vẽ tủ điện không chỉ là hiểu các ký hiệu, mà còn là tuân thủ các nguyên tắc an toàn và kiểm tra chéo thông tin. Dưới đây là những lưu ý quan trọng giúp bạn đọc bản vẽ chính xác và đảm bảo an toàn tuyệt đối.

a. Luôn đọc từ tổng thể đến chi tiết

Trước khi đi sâu vào từng đường dây, bạn nên đọc lướt qua toàn bộ bản vẽ để có cái nhìn tổng quan về cấu trúc và nguyên lý hoạt động. Sau đó, mới phân tích chi tiết từng mạch, từng thiết bị. Cách làm này giúp bạn tránh bị rối và hiểu được mối liên kết giữa các phần.

b. Kiểm tra chéo thông tin giữa các bản vẽ

Một bộ hồ sơ hoàn chỉnh thường bao gồm sơ đồ nguyên lý, sơ đồ bố trí thiết bị và sơ đồ đấu dây. Bạn cần thường xuyên đối chiếu thông tin giữa các bản vẽ để đảm bảo tính chính xác. Ví dụ, sau khi đọc sơ đồ nguyên lý, hãy kiểm tra lại vị trí các thiết bị trên sơ đồ bố trí để xác định đúng vị trí lắp đặt.

c. Chú ý đến các ghi chú và mã màu dây dẫn

Các ghi chú trong bản vẽ thường chứa thông tin quan trọng về tiêu chuẩn, điều kiện vận hành hoặc các lưu ý đặc biệt. Ngoài ra, việc tuân thủ mã màu dây dẫn (ví dụ: đỏ-vàng-xanh cho 3 pha, xanh dương cho trung tính, vàng-xanh lá cho dây tiếp địa) sẽ giúp việc đấu nối trở nên dễ dàng và an toàn hơn.

d. Nắm vững tiêu chuẩn điện

Hiểu rõ các tiêu chuẩn điện (IEC, TCVN...) là yếu tố then chốt để bạn đọc và áp dụng bản vẽ một cách chính xác. Các tiêu chuẩn này quy định về ký hiệu, cách đấu nối và các thông số kỹ thuật, đảm bảo hệ thống điện hoạt động an toàn và hiệu quả.

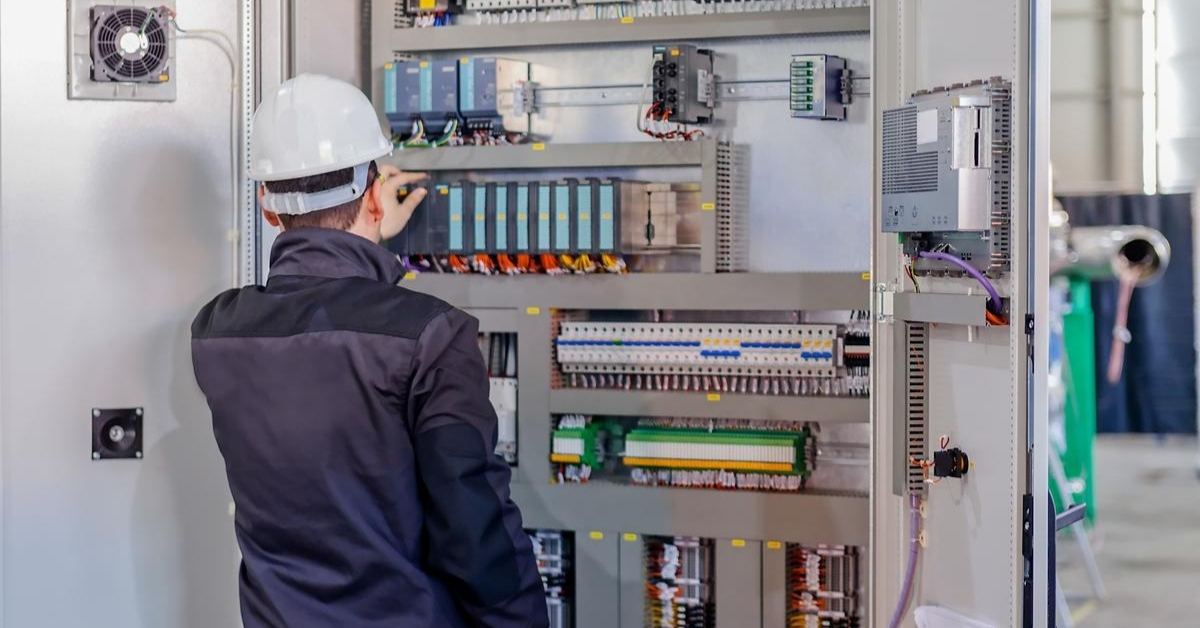

Tủ điện công nghiệp

Đọc hiểu bản vẽ tủ điện không còn là thách thức khi bạn đã có trong tay những kiến thức cơ bản và mẹo hữu ích. Điều này không chỉ giúp bạn làm việc chuyên nghiệp hơn mà còn đảm bảo an toàn cho chính mình và công trình.

Nếu bạn cần các thiết bị điện chất lượng để hiện thực hóa bản vẽ, hãy tìm đến Saigon Sinco. Chúng tôi cung cấp các sản phẩm uy tín, đảm bảo mọi dự án của bạn đều đạt chuẩn chất lượng cao nhất.
