Cáp CV là gì? Cấu tạo, đặc tính kỹ thuật và ứng dụng

Cáp điện CV là một trong những loại cáp phổ biến nhất nhờ cấu tạo đơn giản, truyền tải hiệu quả và giá thành hợp lý. Tuy nhiên, không phải ai cũng hiểu rõ loại cáp này là gì, cấu tạo ra sao, có ưu nhược điểm gì và nên dùng trong trường hợp nào. Bài viết sau từ Sài Gòn Sinco sẽ giúp bạn nắm rõ mọi thông tin cần biết để sử dụng cáp CV một cách an toàn, hiệu quả và tiết kiệm.

Dây cáp điện CV là gì?

Dây cáp điện CV là một thuật ngữ kỹ thuật dùng để chỉ loại cáp điện có cấu trúc đơn giản, với các thành phần được mã hóa ngay trong tên gọi của nó. Cụ thể:

• C: Viết tắt của Copper (Đồng), chỉ vật liệu làm lõi dẫn điện.

• V: Viết tắt của PVC (Polyvinyl Chloride), chỉ vật liệu làm lớp vỏ cách điện.

Như vậy, có thể định nghĩa một cách dễ hiểu: Cáp CV là loại cáp điện có lõi dẫn được làm bằng đồng, bao bọc bên ngoài bởi một lớp cách điện bằng nhựa PVC. Đây là loại cáp đơn, không có lớp vỏ bọc bảo vệ chung bên ngoài như các loại cáp CVV hay CXV, do đó nó thường được sử dụng trong các môi trường lắp đặt có che chắn và bảo vệ.

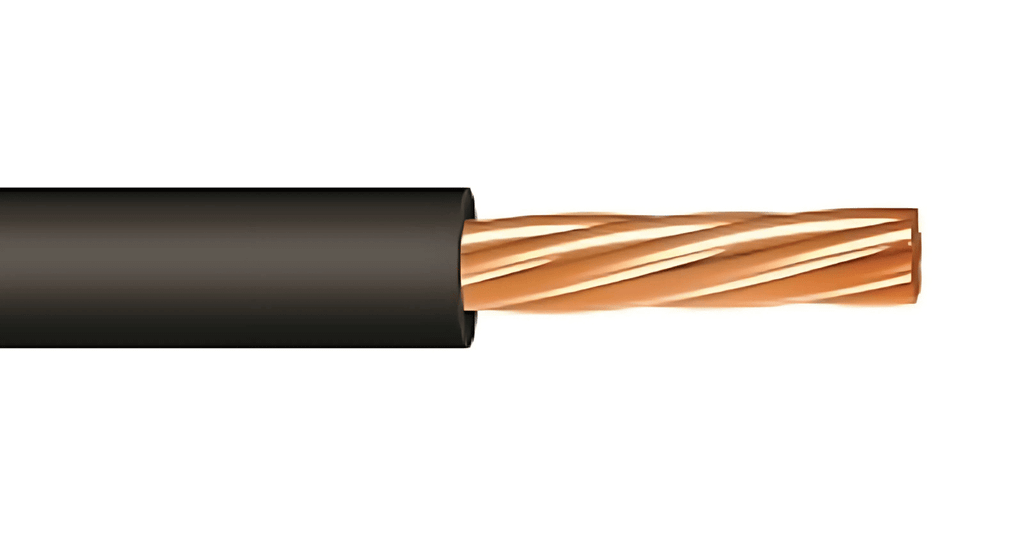

Dây cáp điện CV là gì?

Cấu tạo của dây cáp điện CV

Đúng như tên gọi của nó, cấu tạo của cáp CV rất đơn giản, chỉ bao gồm hai thành phần chính, mỗi thành phần giữ một vai trò không thể thiếu.

Lõi dẫn điện (Ruột dẫn - C)

Đây là bộ phận trung tâm, đảm nhận nhiệm vụ truyền tải dòng điện. Lõi của cáp CV được làm từ đồng nguyên chất (thường có độ tinh khiết đến 99,9%), một vật liệu có khả năng dẫn điện cực kỳ tốt, chỉ sau bạc. Lõi đồng giúp đảm bảo dòng điện được truyền đi ổn định, ít tổn hao và có độ bền cơ học cao. Lõi dẫn có thể ở dạng một sợi cứng hoặc gồm nhiều sợi nhỏ bện lại với nhau để tăng tính linh hoạt cho dây cáp.

Lớp cách điện (Vỏ bọc - V)

Bao bọc trực tiếp và bảo vệ lõi đồng là lớp cách điện làm từ nhựa PVC. Lớp vỏ này có nhiệm vụ ngăn không cho dòng điện rò rỉ ra môi trường bên ngoài, đảm bảo an toàn tuyệt đối cho người sử dụng và các thiết bị khác. Nhựa PVC là vật liệu cách điện phổ biến nhờ các đặc tính như độ bền cao, dẻo dai, dễ gia công và có chi phí hợp lý.

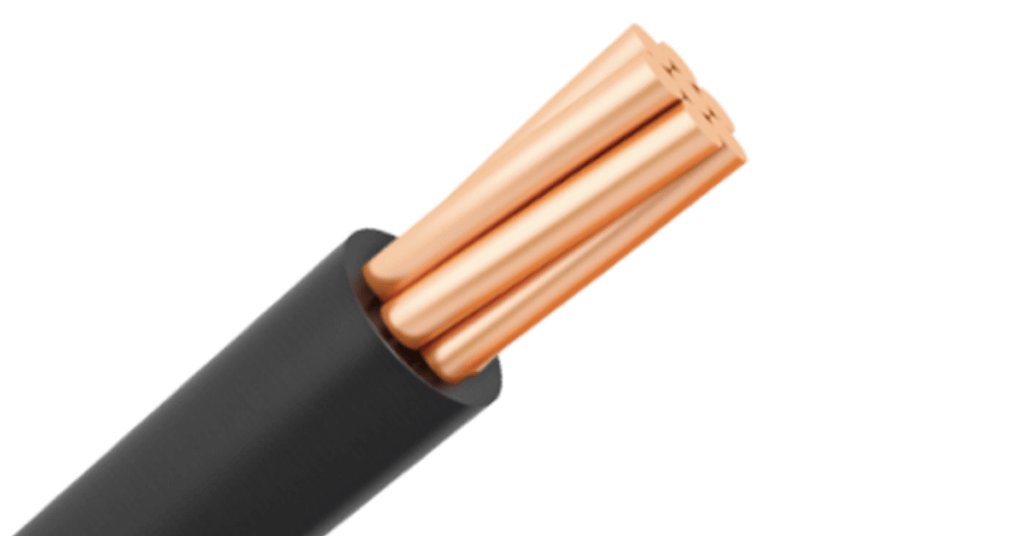

Cấu tạo của dây cáp điện CV

Đặc tính kỹ thuật của cáp CV

Để lựa chọn và sử dụng cáp CV một cách an toàn và hiệu quả, bạn cần nắm rõ các thông số kỹ thuật quan trọng của nó.

• Tiêu chuẩn áp dụng: Cáp CV thường được sản xuất theo các tiêu chuẩn quốc gia (TCVN) và quốc tế (IEC), phổ biến nhất là TCVN 5935-1 hoặc IEC 60502-1.

• Cấp điện áp: Cáp CV thường được sản xuất cho cấp điện áp định mức là 0.6/1 kV, phù hợp cho các hệ thống điện hạ thế trong dân dụng và công nghiệp.

• Nhiệt độ làm việc: Nhiệt độ làm việc tối đa cho phép của ruột dẫn là 70°C. Vượt quá ngưỡng nhiệt độ này có thể làm lớp cách điện PVC bị mềm, biến dạng và giảm khả năng cách điện, gây nguy hiểm.

• Tiết diện lõi: Cáp CV có dải tiết diện rất rộng, từ các kích thước nhỏ như 1.5mm² đến các kích thước rất lớn hàng trăm mm², đáp ứng đa dạng các nhu cầu về tải dòng.

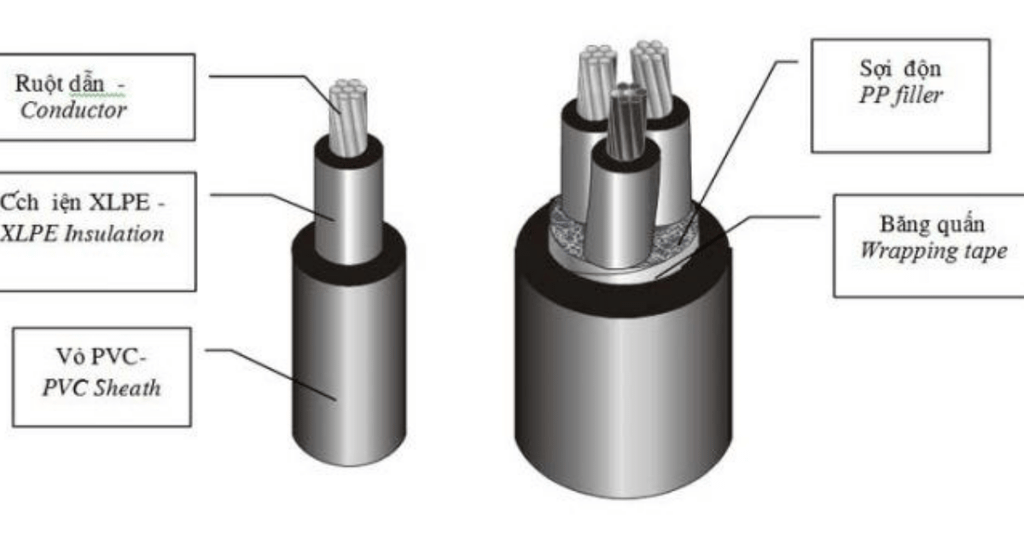

Đặc tính kĩ thuật của cáp CV

Ưu điểm và nhược điểm của cáp CV

Bất kỳ sản phẩm nào cũng có những thế mạnh và hạn chế riêng. Hiểu rõ điều này sẽ giúp bạn đưa ra lựa chọn phù hợp nhất cho công trình của mình.

Ưu điểm của cáp CV

• Hiệu suất dẫn điện tốt: Nhờ lõi làm bằng đồng nguyên chất, cáp CV đảm bảo khả năng truyền tải điện năng hiệu quả.

• Phổ biến và dễ tìm: Đây là một trong những loại cáp cơ bản nhất, có mặt ở hầu hết các cửa hàng vật tư điện với nhiều lựa chọn về thương hiệu và tiết diện.

• Giá thành hợp lý: So với các loại cáp có cấu trúc phức tạp hơn như cáp chống cháy hay cáp có giáp bảo vệ, cáp CV có chi phí cạnh tranh hơn nhiều.

• Lắp đặt đơn giản: Với cấu trúc gọn nhẹ, việc thi công, kéo và đấu nối cáp CV tương đối dễ dàng.

Nhược điểm của cáp CV

• Khả năng bảo vệ cơ học kém: Do chỉ có một lớp vỏ cách điện duy nhất, cáp CV rất dễ bị hư hỏng nếu bị va đập, cọ xát hoặc bị vật nặng đè lên.

• Khả năng chịu nhiệt giới hạn: Mức chịu nhiệt 70°C của lớp cách điện PVC thấp hơn so với lớp cách điện XLPE (90°C) của cáp CXV, do đó khả năng mang tải của nó cũng có phần hạn chế hơn.

• Hạn chế về môi trường lắp đặt: Cáp CV không được thiết kế để chôn trực tiếp trong đất, đi ngầm dưới nước hoặc lắp đặt ở những nơi ẩm ướt, có hóa chất ăn mòn nếu không có biện pháp bảo vệ đi kèm.

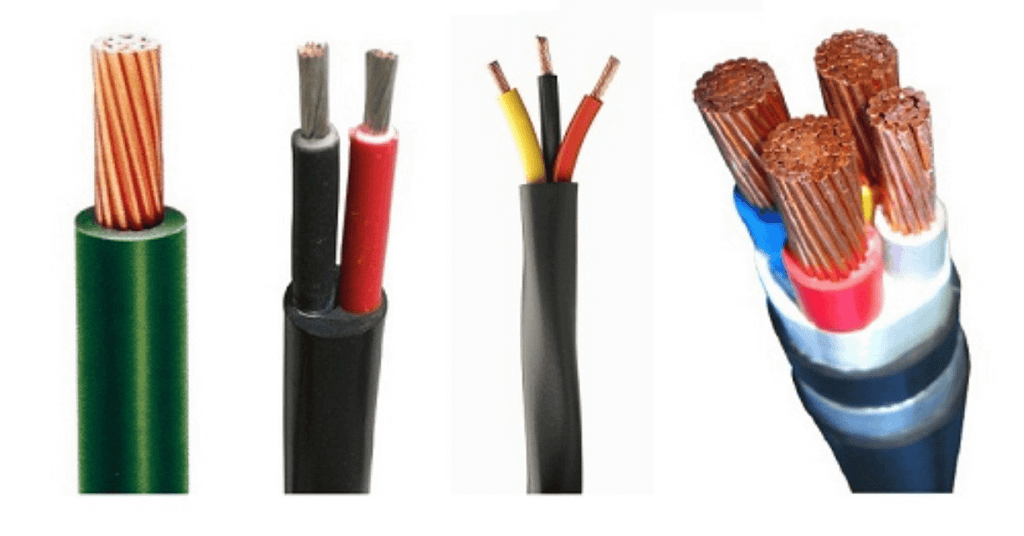

Đặc tính kĩ thuật của cáp CV

Ứng dụng của cáp CV

Từ những đặc điểm trên, cáp CV được ứng dụng rộng rãi trong các hệ thống điện hạ thế, đặc biệt là ở những vị trí lắp đặt cố định và có sự bảo vệ của các kết cấu khác.

• Đi dây trong tủ điện: Đây là ứng dụng phổ biến nhất, dùng để đấu nối giữa các thiết bị đóng cắt như MCCB, MCB, Contactor bên trong tủ phân phối, tủ điều khiển.

• Lắp đặt trong ống luồn dây: Cáp CV thường được luồn trong các ống gen, ống ruột gà hoặc máng cáp để đi dây âm tường, âm trần hoặc đi nổi trong các tòa nhà, nhà xưởng.

• Cấp nguồn cho thiết bị cố định: Dùng để cấp nguồn cho các động cơ, máy móc, hệ thống chiếu sáng có vị trí lắp đặt cố định và không yêu cầu khả năng chống va đập cao.

Ứng dụng của cáp điện CV

Cáp CV là một lựa chọn cơ bản, hiệu quả và kinh tế cho rất nhiều ứng dụng trong hệ thống điện hạ thế. Tuy nhiên, điều quan trọng nhất là phải hiểu rõ những hạn chế của nó, đặc biệt là về khả năng bảo vệ cơ học, để sử dụng một cách an toàn và đúng kỹ thuật. Hy vọng Sài Gòn Sinco đã cung cấp cho bạn những thông tin hữu ích!
