Dây cáp CVV là gì? Cấu tạo, đặc tính kỹ thuật và ứng dụng

Cáp CVV là gì? Nói một cách đơn giản, đây là loại cáp có lõi đồng, được bọc cách điện PVC và bảo vệ bởi một lớp vỏ ngoài cũng bằng PVC. Hãy cùng Sài Gòn Sinco khám phá chi tiết cấu tạo, ưu điểm và các ứng dụng quan trọng nhất của loại cáp hạ thế thông dụng này.

Dây cáp điện CVV là gì?

Dây cáp điện CVV là loại cáp hạ thế có cấu tạo được thể hiện ngay trên tên gọi của nó. Mỗi ký tự đại diện cho một thành phần vật liệu chính:

• C: Viết tắt của b (Đồng), chỉ vật liệu làm lõi dẫn điện.

• V: Ký tự đầu tiên, viết tắt của PVC (Polyvinyl Chloride), chỉ vật liệu làm lớp cách điện bao bọc lõi đồng.

• V: Ký tự thứ hai, cũng là PVC, chỉ vật liệu làm lớp vỏ bọc bảo vệ bên ngoài cùng.

Như vậy, có thể định nghĩa đơn giản: Cáp CVV là loại cáp có một hoặc nhiều lõi dẫn bằng đồng, mỗi lõi được bọc cách điện bằng nhựa PVC và toàn bộ được bảo vệ bởi một lớp vỏ chung bên ngoài cũng bằng nhựa PVC. Chính lớp vỏ bọc ngoài cùng này là điểm khác biệt cốt lõi, giúp cáp CVV bền bỉ và an toàn hơn so với các loại dây đơn chỉ có một lớp cách điện.

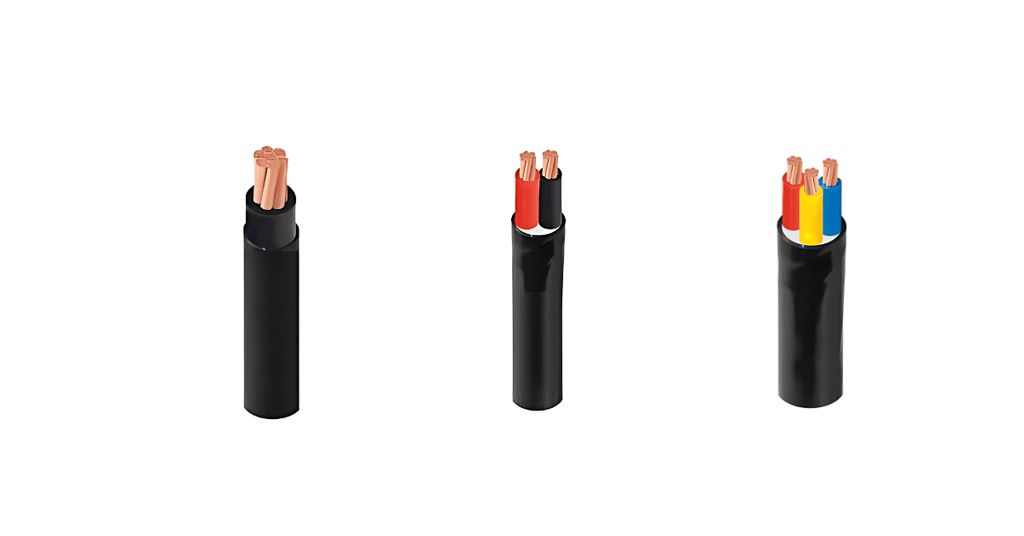

Dây cáp điện CVV là gì?

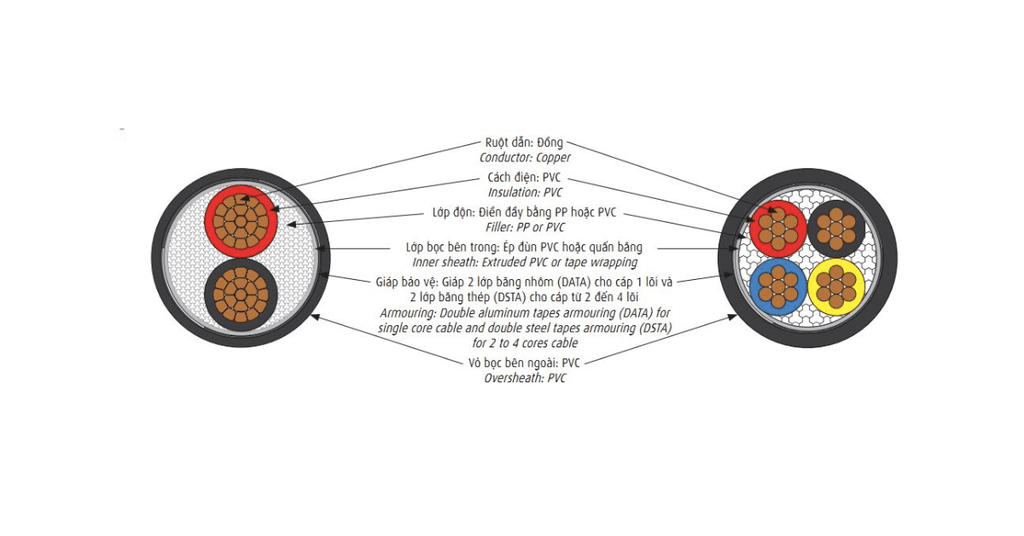

Cấu tạo của cáp CVV

Để hiểu rõ hơn về độ bền và tính năng của cáp CVV, chúng ta cần xem xét kỹ lưỡng từng thành phần cấu tạo nên nó. Một sợi cáp CVV điển hình sẽ bao gồm ba bộ phận chính.

Ruột dẫn điện (Lõi đồng - C)

Đây là thành phần trung tâm, có nhiệm vụ truyền tải dòng điện. Ruột dẫn của cáp CVV được làm từ các sợi đồng có độ tinh khiết cao, được bện xoắn lại với nhau. Cấu trúc này không chỉ đảm bảo khả năng dẫn điện tốt, ít gây sụt áp mà còn giúp cho sợi cáp mềm dẻo, dễ dàng uốn cong và thi công lắp đặt.

Lớp cách điện (Cách điện PVC - V thứ nhất)

Mỗi ruột dẫn đồng sẽ được bao bọc bởi một lớp cách điện làm từ nhựa PVC. Nhiệm vụ của lớp này là ngăn cách các lõi dẫn với nhau, tránh hiện tượng chập mạch và đảm bảo an toàn điện. Màu sắc của lớp cách điện thường được quy định theo tiêu chuẩn để giúp kỹ thuật viên dễ dàng nhận biết và đấu nối các pha.

Lớp vỏ bọc ngoài (Vỏ bọc PVC - V thứ hai)

Đây chính là lớp "áo giáp" tạo nên sự khác biệt cho cáp CVV. Lớp vỏ bọc này được làm từ nhựa PVC, có độ dày và độ bền cao, bao bọc và cố định toàn bộ các lõi cáp bên trong. Nó có vai trò bảo vệ cáp khỏi các tác động cơ học từ bên ngoài như va đập, mài mòn và các ảnh hưởng của môi trường như độ ẩm, giúp cáp hoạt động ổn định và bền bỉ theo thời gian.

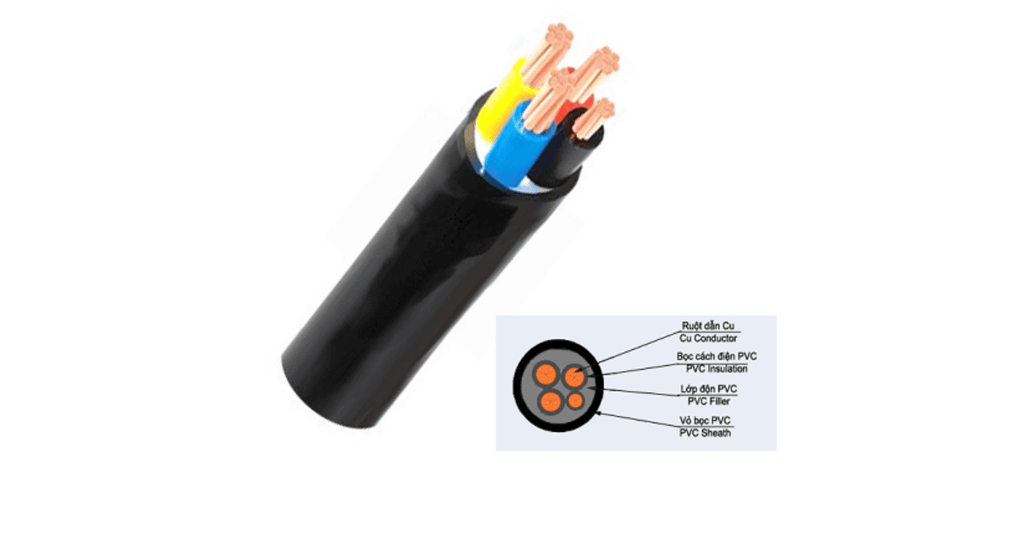

Cấu tạo của cáp CVV

Đặc tính kỹ thuật của cáp CVV

Các thông số kỹ thuật là yếu tố quyết định đến phạm vi sử dụng và hiệu suất của cáp. Đối với cáp CVV, các đặc tính quan trọng cần quan tâm bao gồm:

• Tiêu chuẩn áp dụng: Cáp CVV tại Việt Nam thường được sản xuất theo tiêu chuẩn quốc gia TCVN 5935-1 và tiêu chuẩn quốc tế IEC 60502-1.

• Cấp điện áp định mức: Thông thường là 0.6/1 kV, tức là cáp được thiết kế để hoạt động an toàn trong các mạng điện hạ thế.

• Nhiệt độ làm việc tối đa: Nhiệt độ của ruột dẫn khi vận hành không được vượt quá 70°C. Đây là giới hạn an toàn của vật liệu cách điện PVC.

• Số lõi cáp: Rất đa dạng, từ 1, 2, 3, 4 lõi đến nhiều hơn, đáp ứng các yêu cầu đấu nối cho mạng 1 pha, 3 pha.

Đặc tính kỹ thuật của cáp CVV

Ưu điểm của cáp điện CVV

Sở dĩ cáp CVV được sử dụng rộng rãi là nhờ sở hữu nhiều ưu điểm vượt trội, phù hợp với đại đa số nhu cầu của hệ thống điện hạ thế.

• Độ bền và an toàn cao: Nhờ cấu trúc có lớp vỏ bọc bảo vệ bên ngoài, cáp CVV có khả năng chống chịu va đập và các tác động từ môi trường tốt hơn hẳn các loại dây đơn.

• Phổ biến và đa dạng: Cáp CVV là sản phẩm chủ lực của hầu hết các thương hiệu dây cáp điện, do đó rất dễ dàng tìm mua với đầy đủ các loại tiết diện và số lõi khác nhau.

• Chi phí hợp lý: So với các loại cáp có lớp cách điện cao cấp hơn như XLPE (cáp CXV), cáp CVV có giá thành cạnh tranh, là giải pháp kinh tế cho nhiều công trình.

• Lắp đặt linh hoạt: Cáp có thể được lắp đặt theo nhiều phương pháp khác nhau như đi trong thang máng cáp, trong ống luồn dây hoặc đi nổi trên tường, trần.

Ưu điểm của cáp điện CVV

Ứng dụng cáp CVV trong đời sống

Với những đặc tính và ưu điểm kể trên, cáp CVV đã trở thành thành phần không thể thiếu trong các hệ thống điện dân dụng và công nghiệp.

• Hệ thống phân phối điện hạ thế: Đây là ứng dụng chính của cáp CVV, dùng để truyền tải điện từ tủ điện tổng đến các tủ phân phối nhánh trong tòa nhà, nhà máy, khu dân cư.

• Cấp nguồn cho máy móc, thiết bị: Dùng để đấu nối nguồn cho các động cơ, máy bơm, dây chuyền sản xuất và các thiết bị công nghiệp có công suất lớn.

• Hệ thống chiếu sáng: Cung cấp nguồn cho các hệ thống chiếu sáng công cộng, chiếu sáng nhà xưởng, văn phòng.

Cáp CVV chính là lựa chọn tiêu chuẩn, đáng tin cậy cho hầu hết các ứng dụng điện hạ thế. Hãy luôn đảm bảo an toàn cho công trình của bạn bằng việc sử dụng sản phẩm chất lượng. Liên hệ ngay với Sài Gòn Sinco để được tư vấn và cung cấp các giải pháp điện chuyên nghiệp nhất.
