Cáp CXV là gì? So sánh chi tiết cáp CXV với cáp CVV

Trong hệ thống điện lưới và công nghiệp, cáp điện đóng vai trò huyết mạch. Tuy nhiên, nhiều người vẫn chưa hiểu rõ về cấu tạo và tiêu chuẩn của một trong những loại cáp phổ biến nhất: Cáp CXV là gì và tại sao chúng lại được ưu tiên sử dụng cho cả mạng lưới trung thế lẫn hạ thế. Hiểu đúng về cáp CXV (ruột đồng, cách điện XLPE, vỏ bọc PVC) sẽ giúp bạn lựa chọn đúng sản phẩm, đảm bảo hiệu suất truyền tải và độ an toàn cao nhất cho công trình. Trong bài viết này, cùng Saigon Sinco tìm hiểu chi tiết về đặc tính, ưu điểm nổi bật và ứng dụng thực tế của loại cáp quan trọng này!

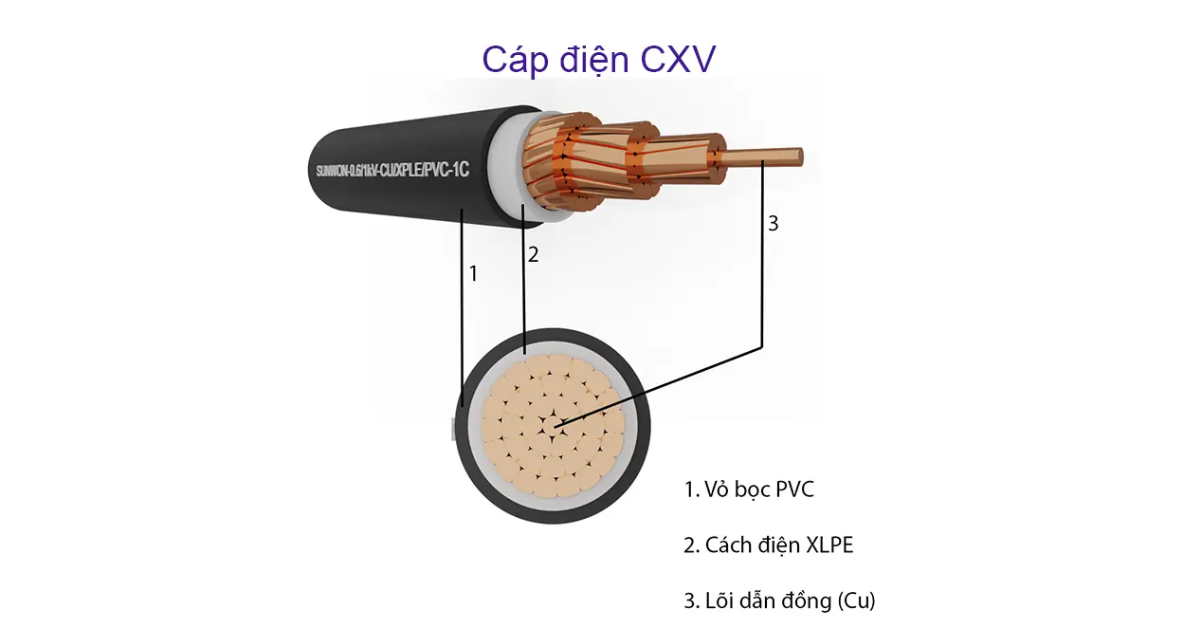

Cáp CXV là gì? Giải thích ký hiệu C-X-V

Cáp CXV

Trong hệ thống ký hiệu cáp điện tiêu chuẩn của Việt Nam, mỗi chữ cái đại diện cho một thành phần cấu tạo cốt lõi của sợi cáp, giúp kỹ sư dễ dàng nhận diện loại vật liệu ruột dẫn, lớp cách điện và lớp vỏ bảo vệ bên ngoài. Cáp CXV là loại cáp có ruột dẫn bằng Đồng (C), lớp cách điện bằng XLPE (X) và lớp vỏ bọc bên ngoài bằng Polyvinyl Clorua (V). Sự kết hợp của ba thành phần C-X-V tạo nên một loại cáp có đặc tính ưu việt về khả năng chịu tải, độ bền và tuổi thọ.

Việc hiểu rõ ký hiệu này là nền tảng để lựa chọn cáp phù hợp với môi trường lắp đặt và yêu cầu kỹ thuật của dự án. Cáp CXV được ứng dụng rộng rãi trong các công trình từ dân dụng đến công nghiệp nặng, nhờ khả năng vận hành ổn định trong điều kiện điện áp trung và hạ thế.

C: Ruột dẫn bằng đồng (Copper)

Chữ cái C trong cáp CXV là viết tắt của Copper, nghĩa là ruột dẫn được làm bằng đồng.

• Đặc điểm: Đồng là vật liệu dẫn điện truyền thống và phổ biến nhất, nổi bật với khả năng dẫn điện và dẫn nhiệt tuyệt vời. Ruột dẫn đồng có thể là dạng sợi xoắn nén chặt hoặc đồng đơn đặc, tùy thuộc vào tiết diện và mục đích sử dụng.

• Ưu điểm: Khả năng truyền tải điện năng hiệu quả cao, tổn hao điện năng thấp hơn so với nhôm. Độ bền cơ học cao, chịu uốn dẻo và chịu kéo tốt. Tuổi thọ của cáp đồng thường dài, giúp giảm chi phí bảo trì và thay thế.

• Ứng dụng: Ruột đồng là lựa chọn hàng đầu cho các tuyến cáp cần sự ổn định tuyệt đối và khả năng chịu tải liên tục, đặc biệt là trong các hệ thống điện hạ thế và trung thế có yêu cầu kỹ thuật cao.

X: Lớp cách điện XLPE

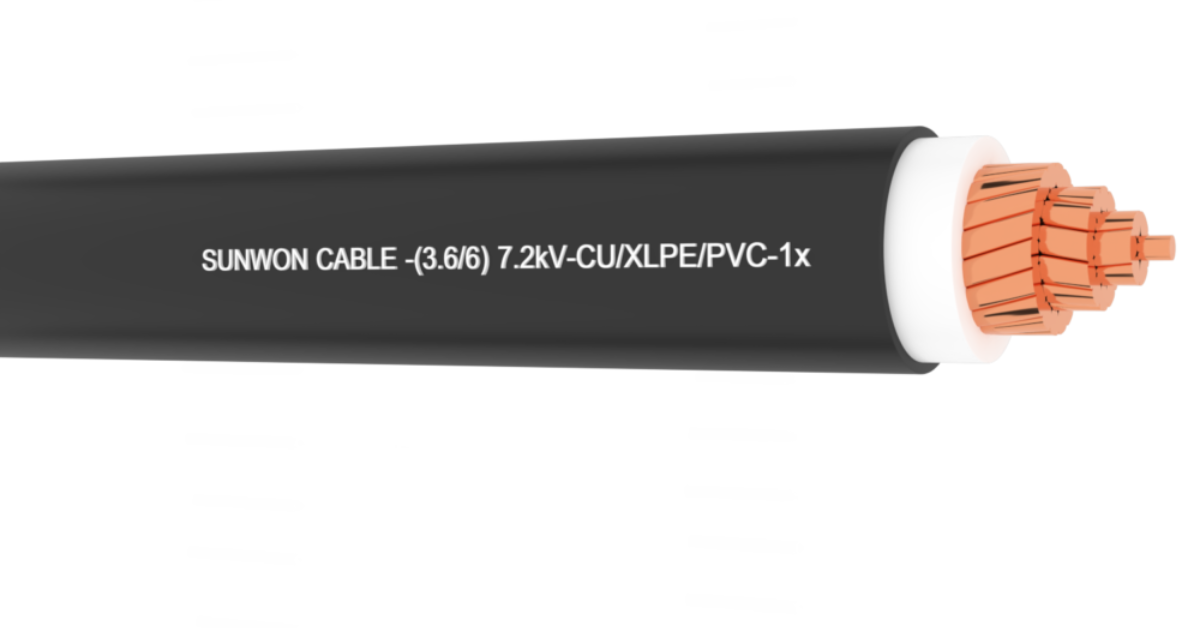

Cáp CXV

Chữ cái X trong cáp CXV là viết tắt của vật liệu XLPE (Cross-linked Polyethylene) hay còn gọi là Polyethylene liên kết ngang. Đây là vật liệu cách điện cao cấp, mang lại khả năng vận hành vượt trội cho cáp điện.

• Đặc điểm: XLPE là nhựa Polyethylene được xử lý hóa học hoặc vật lý để tạo thành các liên kết ngang (cross-linked structure). Cấu trúc này làm tăng đáng kể khả năng chịu nhiệt và ổn định cơ học so với nhựa PVC thông thường.

• Ưu điểm:

  • Chịu nhiệt độ cao: Lớp cách điện XLPE có thể chịu được nhiệt độ hoạt động liên tục lên đến 90∘C và nhiệt độ ngắn mạch lên tới 250∘C, cao hơn nhiều so với PVC (70∘C và 160∘C). Điều này giúp cáp CXV chịu được tải lớn hơn trong cùng một tiết diện.

  • Độ bền điện môi cao: Khả năng cách điện tuyệt vời, chống chịu được điện áp cao, là lựa chọn lý tưởng cho cả hệ thống điện hạ thế và trung thế.

  • Kháng hóa chất và độ ẩm: Giúp cáp bền bỉ hơn trong nhiều điều kiện môi trường.

• Ứng dụng: Lớp cách điện XLPE là yếu tố quyết định để phân loại cáp CXV vào nhóm cáp điện lực chất lượng cao, có khả năng truyền tải điện năng an toàn và hiệu quả.

V: Vỏ bọc ngoài bằng PVC

Chữ cái V là viết tắt của vật liệu PVC (Polyvinyl Chloride), dùng làm lớp vỏ bọc bảo vệ ngoài cùng của cáp.

• Đặc điểm: PVC là một loại nhựa nhiệt dẻo được sử dụng rộng rãi trong ngành công nghiệp cáp nhờ đặc tính cơ bản và chi phí sản xuất hợp lý.

• Ưu điểm:

  • Bảo vệ cơ học: Vỏ PVC cứng cáp, cung cấp khả năng bảo vệ cáp khỏi các tác động vật lý như va đập, trầy xước trong quá trình lắp đặt và vận hành.

  • Chống ẩm và hóa chất: Có khả năng chống lại sự xâm nhập của nước, dầu mỡ và một số hóa chất nhẹ.

  • Chống cháy lan: PVC có tính tự dập tắt, giúp ngăn chặn sự lan truyền của lửa trong trường hợp xảy ra hỏa hoạn.

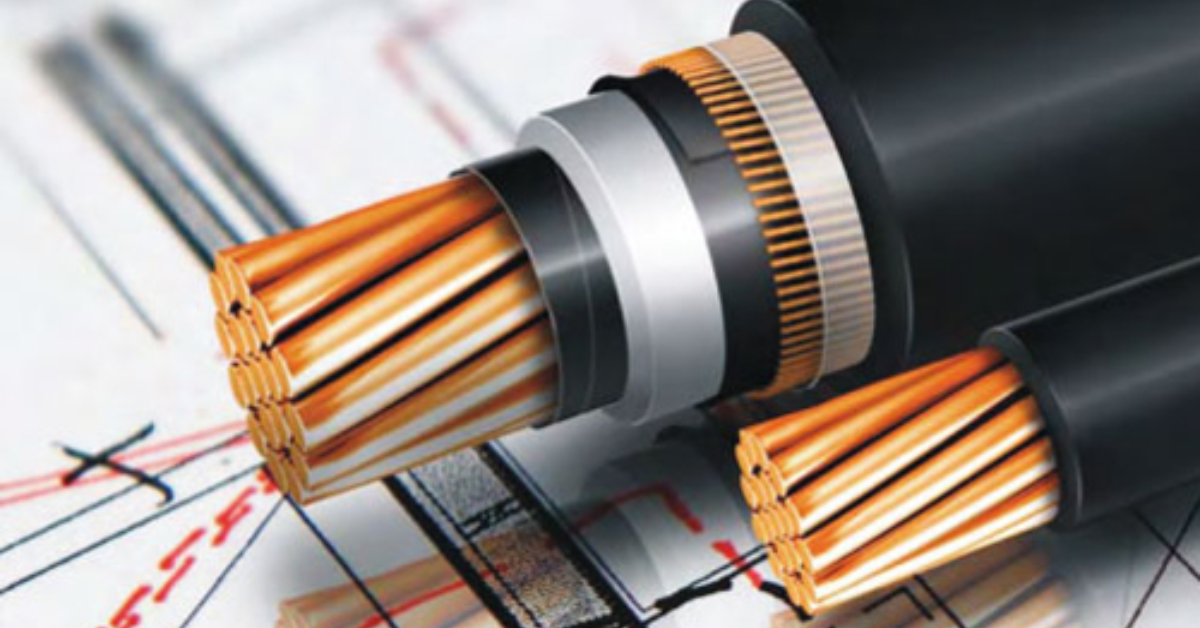

Cấu tạo và đặc điểm nổi bật của cáp CXV

Cấu tạo và đặc điểm nổi bật của cáp CXV

Việc tìm hiểu cáp CXV không chỉ dừng lại ở giải thích ký hiệu mà cần đi sâu vào cấu tạo chi tiết và những đặc điểm nổi bật mà sự kết hợp C-X-V mang lại. Chính những đặc tính này đã khiến cáp CXV trở thành lựa chọn hàng đầu cho các hệ thống truyền tải điện năng quan trọng.

Khả năng chịu nhiệt và truyền tải dòng điện cao hơn nhờ lớp cách điện XLPE

Đặc điểm nổi bật nhất và là lý do chính khiến cáp CXV được ưa chuộng hơn cáp PVC/PVC truyền thống chính là lớp cách điện XLPE (Polyethylene liên kết ngang).

• Chịu nhiệt độ vận hành liên tục cao: Trong khi cáp cách điện bằng PVC chỉ cho phép nhiệt độ hoạt động tối đa là 70∘C, lớp cách điện XLPE của cáp CXV có khả năng chịu đựng nhiệt độ lên đến 90∘C trong điều kiện vận hành liên tục. Điều này có ý nghĩa rất lớn, vì khi nhiệt độ cho phép cao hơn, cáp có thể tải được dòng điện lớn hơn trong cùng một tiết diện mà không bị quá nhiệt, từ đó giúp tối ưu hóa chi phí và hiệu suất của hệ thống.

• Chịu nhiệt độ ngắn mạch cực cao: Khả năng chịu nhiệt độ ngắn mạch của XLPE lên đến 250∘C (so với 160∘C của PVC). Khi xảy ra sự cố ngắn mạch, nhiệt độ tăng đột ngột có thể làm hỏng lớp cách điện. Khả năng chịu đựng ngưỡng nhiệt cao hơn này giúp cáp CXV an toàn hơn, giảm nguy cơ cháy nổ và hư hỏng cáp khi có sự cố.

• Độ bền điện môi ổn định: Cấu trúc liên kết ngang của XLPE mang lại độ bền cơ học và điện môi vượt trội, duy trì khả năng cách điện hiệu quả ngay cả trong điều kiện nhiệt độ và áp suất cao. Sự vượt trội này khẳng định chất lượng và độ an toàn của cáp CXV trong việc truyền tải điện năng.

Độ bền cao, an toàn cho hệ thống điện hạ thế

Sự kết hợp giữa ruột đồng chất lượng cao và lớp vỏ bọc PVC bền bỉ góp phần tạo nên độ an toàn và tuổi thọ lâu dài cho cáp CXV, đặc biệt trong các ứng dụng điện hạ thế (0.6/1kV).

• Tuổi thọ vượt trội của đồng: Ruột dẫn đồng (C) có khả năng chống oxy hóa và ăn mòn tốt hơn nhôm trong điều kiện môi trường bình thường. Sự ổn định này giúp cáp duy trì khả năng dẫn điện hiệu quả trong suốt thời gian dài, thường là vài chục năm, giảm thiểu nhu cầu bảo trì.

• Khả năng chống chịu của vỏ PVC: Vỏ bọc PVC (V) bên ngoài cung cấp một lớp bảo vệ cơ học vững chắc, chống lại các tác động từ môi trường bên ngoài như độ ẩm, dầu mỡ, hóa chất nhẹ và sự mài mòn vật lý. Đồng thời, đặc tính tự dập tắt của PVC giúp ngăn chặn cháy lan.

• Độ tin cậy trong lắp đặt: Cáp CXV thường được sử dụng trong các hệ thống đi ngầm, chôn trực tiếp hoặc luồn trong ống. Sự kết hợp giữa các lớp vật liệu này đảm bảo cáp không bị hư hỏng cấu trúc khi bị uốn cong hoặc chịu áp lực nhẹ trong quá trình lắp đặt.

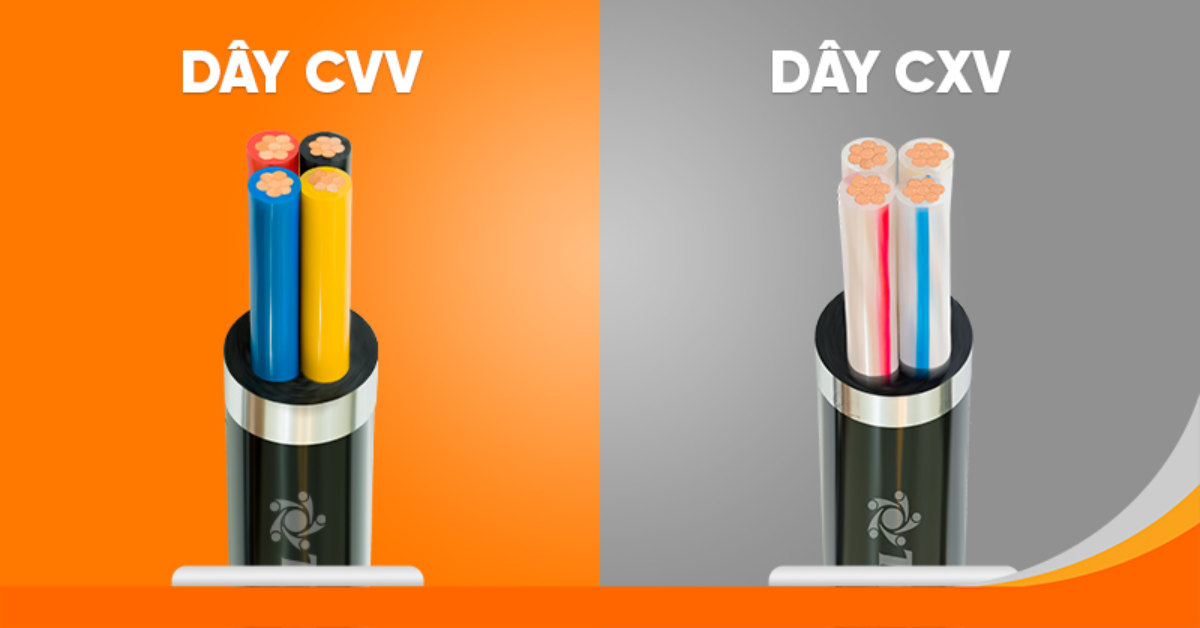

So sánh cáp CXV và cáp CVV: Đâu là điểm khác biệt?

So sánh cáp CXV và cáp CVV: Đâu là điểm khác biệt?

Sau khi đã hiểu cáp CXV, việc so sánh với cáp CVV (một loại cáp phổ biến khác) sẽ giúp các nhà thầu và kỹ sư điện đưa ra quyết định tối ưu cho từng hạng mục công trình. Cả hai loại cáp này đều có ruột dẫn bằng đồng (C) và vỏ ngoài bằng PVC (V) nhưng sự khác biệt cốt lõi nằm ở lớp cách điện, dẫn đến sự chênh lệch lớn về hiệu suất, chi phí và phạm vi ứng dụng.

Về lớp cách điện (XLPE vs PVC)

Đây là điểm khác biệt quan trọng nhất, được thể hiện qua chữ cái thứ hai trong ký hiệu của mỗi loại cáp:

Về khả năng chịu tải và nhiệt độ làm việc

Lớp cách điện quyết định trực tiếp đến khả năng tải dòng điện và ngưỡng nhiệt độ an toàn của cáp:

• Khả năng chịu nhiệt độ làm việc liên tục: Cáp CXV (cách điện XLPE) có thể hoạt động ổn định ở nhiệt độ ruột dẫn 90∘C. Trong khi đó, cáp CVV (cách điện PVC) chỉ cho phép tối đa 70∘C. Điều này có nghĩa là trong cùng một tiết diện, cáp CXV có khả năng truyền tải dòng điện lớn hơn mà vẫn đảm bảo an toàn.

• Khả năng chịu nhiệt độ ngắn mạch: Khi xảy ra sự cố, cáp CXV chịu được ngưỡng nhiệt 250∘C, vượt trội hơn hẳn so với 160∘C của cáp CVV. Khả năng chịu đựng nhiệt độ đột ngột cao hơn giúp cáp CXV giảm thiểu rủi ro hư hỏng lớp cách điện, tăng cường độ an toàn của hệ thống.

• Độ bền điện môi: XLPE cung cấp độ bền điện môi cao hơn, ít bị lão hóa dưới tác động của nhiệt và điện áp, làm tăng tuổi thọ chung của cáp so với PVC.

Sự khác biệt rõ ràng về khả năng chịu nhiệt cho thấy cáp CXV là giải pháp kỹ thuật tối ưu hơn cho các hệ thống đòi hỏi hiệu suất cao và độ tin cậy tuyệt đối.

Về chi phí và ứng dụng thực tế

• Chi phí: Giá thành sản xuất và giá bán của cáp CXV thường cao hơn cáp CVV do vật liệu XLPE là vật liệu cách điện cao cấp và quá trình sản xuất phức tạp hơn.

• Ứng dụng thực tế:

  • Cáp CVV: Thường được sử dụng trong các hệ thống điện dân dụng, công trình nhỏ hoặc các tuyến cáp phụ ít tải, nơi yêu cầu chi phí thấp là ưu tiên hàng đầu và nhiệt độ môi trường ổn định.

  • Cáp CXV: Phù hợp với các hệ thống điện công nghiệp, trung tâm thương mại, cao ốc, các tuyến trục chính và cáp ngầm, nơi cần sự ổn định tuyệt đối, khả năng chịu tải liên tục cao và mức độ an toàn cháy nổ nghiêm ngặt. Việc biết cáp CXV sẽ giúp bạn phân bổ ngân sách vật tư hợp lý nhất.

Khi nào nên lựa chọn sử dụng cáp điện CXV?

Khi nào nên lựa chọn sử dụng cáp điện CXV?

Lựa chọn cáp CXV là một quyết định đầu tư dài hạn vào chất lượng và sự an toàn của hệ thống điện. Bạn nên ưu tiên sử dụng cáp CXV trong các trường hợp sau:

Hệ thống điện áp trung thế: Cáp CXV là tiêu chuẩn bắt buộc cho hầu hết các hệ thống điện áp từ 6kV đến 35kV nhờ khả năng cách điện và chịu nhiệt vượt trội của XLPE.

Yêu cầu tải dòng điện cao: Khi tuyến cáp cần truyền tải dòng điện lớn (đặc biệt là các tuyến trục chính trong nhà máy, cao ốc), cáp CXV sẽ cho phép bạn sử dụng tiết diện nhỏ hơn so với cáp CVV mà vẫn đảm bảo ngưỡng nhiệt an toàn.

Môi trường nhiệt độ cao: Lắp đặt trong các khu vực nóng ẩm, gần nguồn nhiệt hoặc nơi có nhiệt độ môi trường cao.

Hệ thống cáp ngầm/lắp đặt cố định: Trong các hệ thống cáp chôn ngầm hoặc những nơi khó khăn trong việc bảo trì, thay thế, cáp CXV với tuổi thọ và độ bền cao sẽ là lựa chọn kinh tế nhất về lâu dài.

Ưu tiên tiêu chuẩn an toàn cao nhất: Đối với các công trình công cộng, khu dân cư hoặc nhà máy sản xuất, nơi độ an toàn là yếu tố sống còn, cáp CXV luôn được ưu tiên sử dụng.

Việc hiểu rõ cáp CXV và những ưu điểm vượt trội về khả năng chịu nhiệt (90∘C) và độ bền của lớp cách điện XLPE là rất quan trọng. Cáp CXV là lựa chọn tối ưu, đảm bảo hiệu suất truyền tải cao và an toàn tuyệt đối cho các hệ thống điện hạ thế và trung thế quan trọng. Để nhận được tư vấn kỹ thuật chuyên sâu và báo giá tốt nhất cho cáp CXV chất lượng cao, hãy liên hệ ngay với Saigon Sinco!
