Cáp điều khiển là gì? Cấu tạo, phân loại và ứng dụng

Bạn đang tìm hiểu về cáp điều khiển nhưng chưa rõ về khái niệm, cấu tạo cũng như ứng dụng của loại cáp này? Bài viết dưới đây của Sài Gòn Sinco sẽ giúp bạn hiểu rõ về cáp điều khiển, phân biệt các loại cáp điều khiển phổ biến trên thị trường và cách lựa chọn sản phẩm chất lượng cho công trình của bạn.

Cáp điều khiển là gì?

Cáp điều khiển (Control Cable) là loại cáp điện được thiết kế đặc biệt để truyền tín hiệu điều khiển và dữ liệu trong các hệ thống tự động hóa, hệ thống điều khiển công nghiệp và các ứng dụng đòi hỏi độ tin cậy cao. Khác với cáp nguồn thông thường chỉ truyền tải điện năng, cáp điều khiển được sử dụng để kết nối giữa các thiết bị điều khiển, các bộ phận trong hệ thống tự động hóa và các cảm biến.

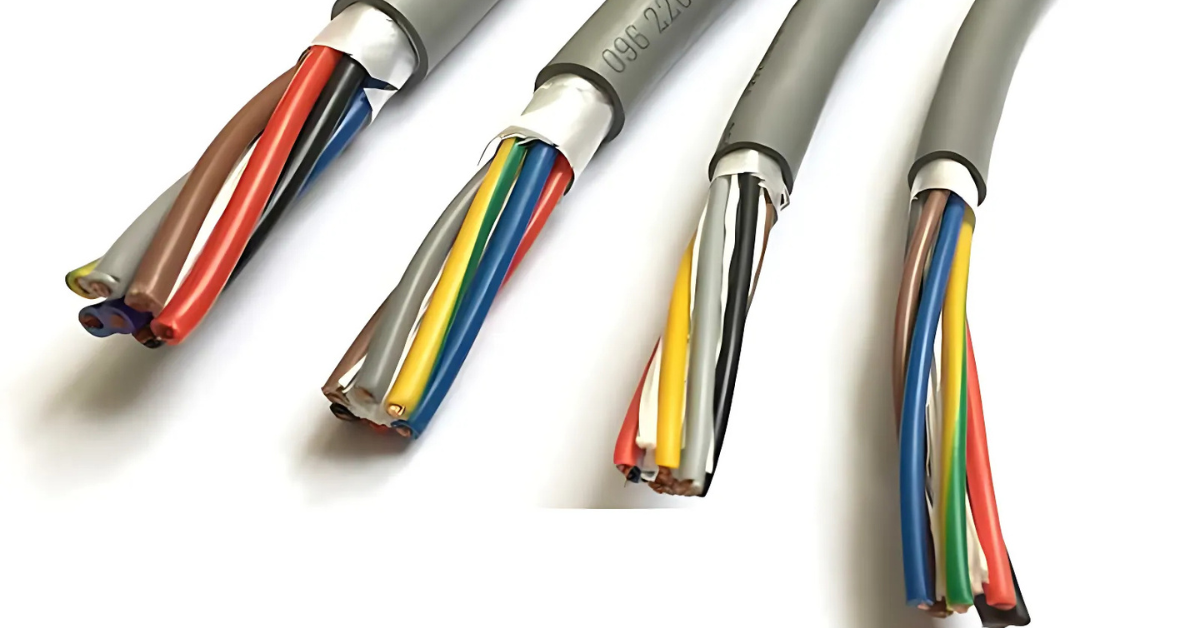

Cáp điều khiển là gì

Cấu tạo của cáp điều khiển

Để hiểu rõ hơn về cáp điều khiển, chúng ta cần xem xét kỹ lưỡng các thành phần cấu tạo nên nó. Một sợi cáp điều khiển điển hình thường bao gồm các bộ phận chính sau đây, mỗi bộ phận đều có vai trò quan trọng đảm bảo khả năng truyền tín hiệu ổn định và độ bền của cáp:

• Lõi dẫn (Conductor): Đây là thành phần cốt lõi, trực tiếp thực hiện nhiệm vụ truyền dẫn tín hiệu điện. Lõi dẫn thường được làm từ đồng hoặc nhôm, trong đó đồng được ưa chuộng hơn do có độ dẫn điện tốt, độ bền cơ học cao và khả năng chống oxy hóa tốt hơn. Lõi dẫn có thể là một sợi đặc hoặc gồm nhiều sợi nhỏ bện lại. Lõi bện nhiều sợi giúp cáp mềm dẻo hơn, dễ dàng uốn cong và lắp đặt. Số lượng lõi dẫn trong một cáp điều khiển rất đa dạng, từ 2 lõi đến vài chục lõi, tùy thuộc vào yêu cầu cụ thể của ứng dụng.

• Lớp cách điện (Insulation): Mỗi lõi dẫn sẽ được bọc một lớp cách điện riêng biệt. Vật liệu cách điện phổ biến là nhựa PVC (Polyvinyl Chloride) hoặc XLPE (Cross-linked Polyethylene). Lớp cách điện này có nhiệm vụ ngăn chặn sự tiếp xúc trực tiếp giữa các lõi dẫn, tránh hiện tượng chạm chập gây ngắn mạch, đồng thời đảm bảo an toàn điện. Màu sắc của lớp cách điện thường khác nhau để dễ dàng nhận biết và đấu nối các lõi.

• Lớp bọc lót (Inner Sheath / Filler / Separator - tùy loại): Đối với các loại cáp có nhiều lõi, thường có thêm một lớp bọc lót bên trong, bao quanh các lõi đã được cách điện. Lớp này có thể làm từ PVC hoặc các vật liệu độn khác, giúp định hình cáp, tăng cường độ cứng cáp, bảo vệ các lõi dẫn khỏi các tác động cơ học từ bên ngoài và làm cho cáp có dạng tròn đều, dễ thi công. Đôi khi, có thể có lớp băng quấn để tách biệt các nhóm lõi hoặc tăng cường khả năng chống nhiễu.

• Lớp chống nhiễu (Shield / Screen - tùy chọn): Đây là một thành phần quan trọng, đặc biệt với các loại cáp điều khiển sử dụng trong môi trường có nhiều nhiễu điện từ (EMI). Lớp chống nhiễu có thể là một lớp lưới bện bằng sợi đồng, hoặc một lớp băng nhôm, hoặc kết hợp cả hai. Chức năng chính của lớp này là bảo vệ tín hiệu truyền dẫn bên trong cáp khỏi sự can nhiễu từ các nguồn phát xạ điện từ bên ngoài, đảm bảo tín hiệu không bị méo mó, sai lệch, giúp hệ thống hoạt động ổn định và chính xác. Có loại cáp không có lớp chống nhiễu, thường dùng trong môi trường ít nhiễu hoặc tín hiệu không quá nhạy cảm.

• Vỏ bọc ngoài (Outer Sheath / Jacket): Đây là lớp ngoài cùng của cáp điều khiển, có nhiệm vụ bảo vệ toàn bộ các thành phần bên trong khỏi các tác động cơ học (như va đập, mài mòn, kéo căng), hóa chất, độ ẩm, nhiệt độ và các yếu tố môi trường khác. Vật liệu làm vỏ bọc ngoài thường là nhựa PVC, PE (Polyethylene) hoặc các hợp chất đặc biệt có khả năng chống cháy, chậm cháy, chống dầu, hoặc chịu được điều kiện khắc nghiệt. Màu sắc của vỏ bọc ngoài cũng đa dạng, thường là màu đen hoặc xám.

Sự kết hợp hài hòa và chất lượng của từng thành phần cấu tạo này sẽ quyết định đến hiệu suất, độ tin cậy và tuổi thọ của cáp điều khiển trong quá trình sử dụng.

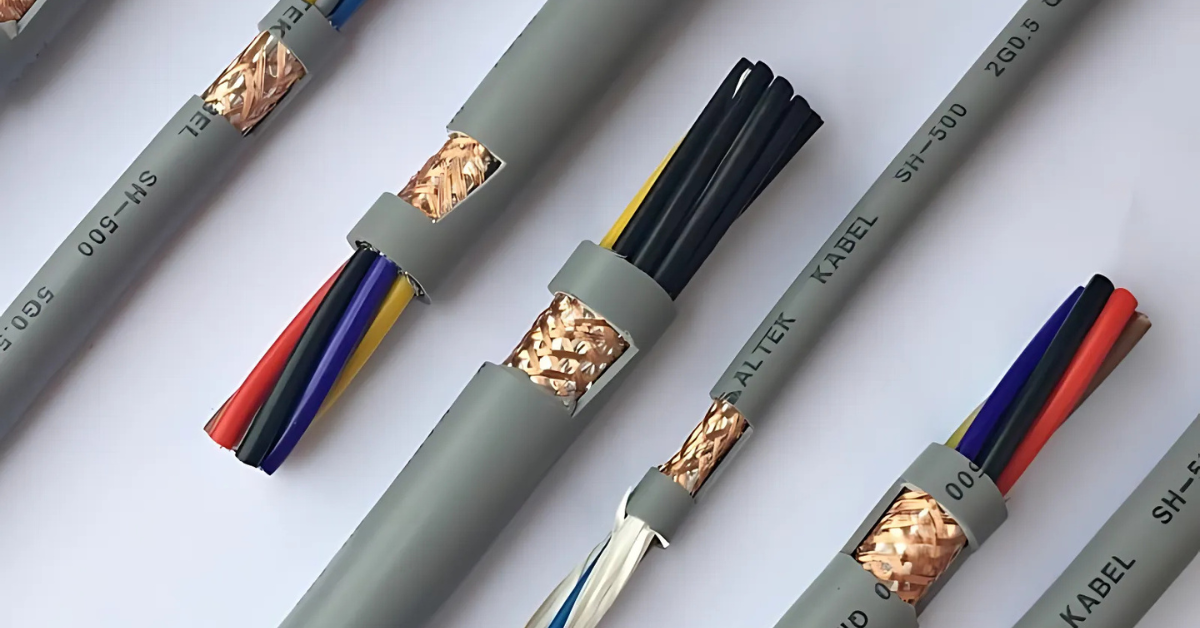

Cấu tạo của cáp điều khiển

Phân loại cáp điều khiển

Thị trường cáp điều khiển rất đa dạng với nhiều chủng loại khác nhau để đáp ứng các yêu cầu kỹ thuật và môi trường làm việc đặc thù. Việc phân loại cáp điều khiển giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp nhất. Dưới đây là một số cách phân loại phổ biến:

Phân loại theo khả năng chống nhiễu

Đây là một trong những tiêu chí quan trọng hàng đầu khi lựa chọn cáp điều khiển.

• Cáp điều khiển không có lưới chống nhiễu: Loại cáp này có cấu tạo cơ bản, không có lớp bảo vệ chống lại nhiễu điện từ. Chúng thường được sử dụng trong các môi trường ít có nguy cơ nhiễu sóng điện từ, hoặc khi tín hiệu truyền đi không quá nhạy cảm với nhiễu. Ưu điểm của loại cáp này là giá thành thường rẻ hơn và có thể linh hoạt hơn một chút so với cáp có chống nhiễu. Ký hiệu thường thấy là CVV.

• Cáp điều khiển có lưới chống nhiễu: Loại cáp này được trang bị thêm một hoặc nhiều lớp chống nhiễu (bằng lưới đồng hoặc băng nhôm/mylar) để bảo vệ tín hiệu truyền dẫn khỏi ảnh hưởng của nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI). Đây là lựa chọn tối ưu cho các ứng dụng trong môi trường công nghiệp có nhiều thiết bị điện công suất lớn, biến tần, động cơ hoạt động, hoặc những nơi yêu cầu tín hiệu truyền đi phải đảm bảo độ chính xác và ổn định cao. Ký hiệu thường gặp là CVV-S, CEV-S hoặc các ký hiệu tương tự tùy theo nhà sản xuất.

Phân loại theo số lõi

Cáp điều khiển có số lượng lõi rất phong phú, từ 2 lõi, 3 lõi, 4 lõi... cho đến vài chục lõi (ví dụ 30, 40, 50 lõi). Số lượng lõi được lựa chọn dựa trên số lượng tín hiệu cần truyền tải đồng thời trong một hệ thống. Ví dụ, một cảm biến đơn giản có thể chỉ cần cáp 2 hoặc 3 lõi, trong khi một bảng điều khiển phức tạp có thể yêu cầu cáp nhiều lõi hơn.

Phân loại theo tiết diện lõi dẫn

Tiết diện lõi dẫn, thường được đo bằng mm², ảnh hưởng đến khả năng chịu tải dòng điện (mặc dù với cáp điều khiển, dòng điện thường nhỏ) và độ sụt áp trên đường truyền. Các tiết diện phổ biến cho cáp điều khiển bao gồm 0.5mm², 0.75mm², 1.0mm², 1.5mm², 2.5mm²... Việc lựa chọn tiết diện phù hợp phụ thuộc vào chiều dài cáp, cường độ tín hiệu và yêu cầu kỹ thuật của thiết bị.

Phân loại theo vật liệu cách điện và vỏ bọc

Như đã đề cập ở phần cấu tạo, vật liệu cách điện (PVC, XLPE) và vỏ bọc (PVC, PE, LSZH - Low Smoke Zero Halogen) cũng là một tiêu chí để phân loại. Cáp với vỏ bọc LSZH đặc biệt quan trọng trong các công trình yêu cầu tiêu chuẩn an toàn cháy nổ cao, vì khi cháy sẽ sinh ra ít khói và không có khí độc halogen.

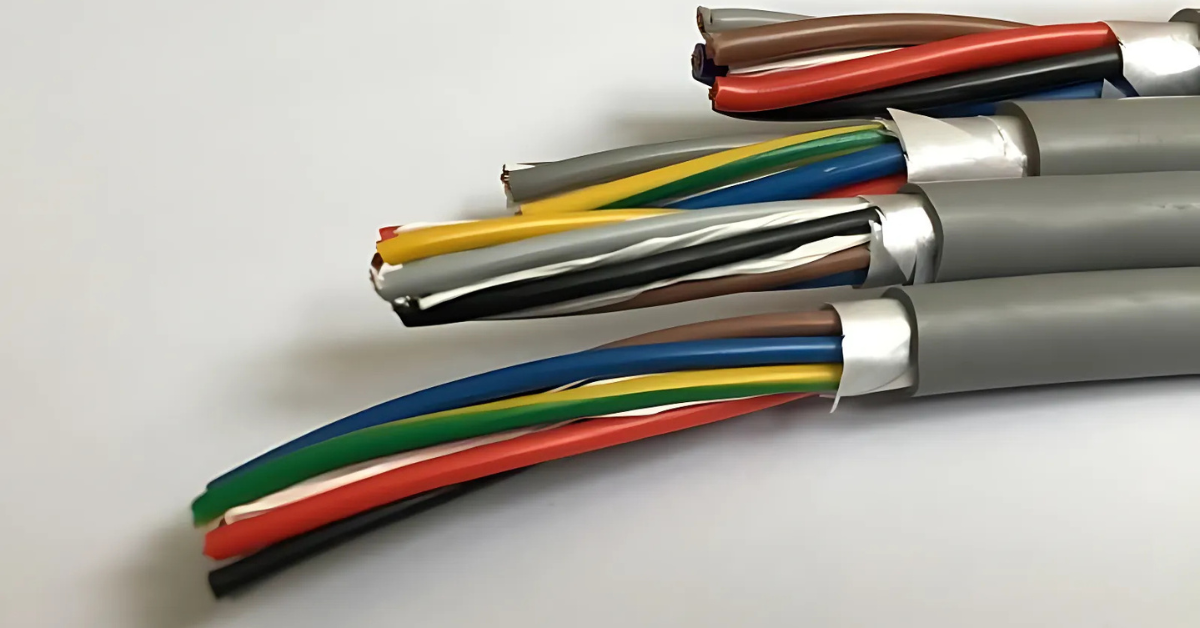

Phân loại cáp điều khiển

Ứng dụng của cáp điều khiển

Nhờ khả năng truyền tải tín hiệu điều khiển một cách chính xác và ổn định, cáp điều khiển đã trở thành một thành phần không thể thiếu trong vô số các hệ thống và lĩnh vực khác nhau. Phạm vi ứng dụng của chúng vô cùng rộng rãi, từ các nhà máy công nghiệp hiện đại đến các công trình dân dụng và thương mại.

Trong công nghiệp và tự động hóa

Đây là lĩnh vực cáp điều khiển thể hiện vai trò trung tâm.

• Kết nối các thiết bị trong dây chuyền sản xuất: Cáp điều khiển dùng để truyền tín hiệu từ các cảm biến (nhiệt độ, áp suất, tiệm cận, quang...), công tắc hành trình đến bộ điều khiển logic khả trình (PLC), và từ PLC đến các cơ cấu chấp hành như van điện từ, động cơ servo, xi lanh khí nén, robot công nghiệp.

• Hệ thống điều khiển máy móc: Sử dụng trong các máy công cụ CNC, máy ép, máy đóng gói, hệ thống băng tải, cẩu trục, đảm bảo các hoạt động diễn ra đồng bộ và chính xác.

• Hệ thống đo lường và giám sát: Truyền dữ liệu từ các thiết bị đo lường đến phòng điều khiển trung tâm, giúp giám sát và quản lý quy trình sản xuất hiệu quả.

Trong các công trình xây dựng và tòa nhà thông minh

Góp phần tạo nên các công trình hiện đại, an toàn và tiện nghi.

• Hệ thống quản lý tòa nhà: Cáp điều khiển kết nối các thiết bị trong hệ thống HVAC (điều hòa không khí, thông gió), hệ thống chiếu sáng, hệ thống an ninh (camera, báo cháy, kiểm soát ra vào), thang máy.

• Hệ thống báo cháy và chữa cháy tự động: Truyền tín hiệu từ đầu báo khói, đầu báo nhiệt đến trung tâm báo cháy và kích hoạt các thiết bị chữa cháy.

Trong ngành năng lượng

Đảm bảo vận hành ổn định cho hệ thống điện.

• Nhà máy điện, trạm biến áp: Dùng để điều khiển các thiết bị đóng cắt, máy biến áp, hệ thống bảo vệ rơ le.

• Hệ thống năng lượng tái tạo: Kết nối các thành phần trong hệ thống điện mặt trời, điện gió.

Trong giao thông vận tải

Đóng góp vào sự an toàn và hiệu quả của hệ thống giao thông.

• Hệ thống điều khiển tín hiệu giao thông.

• Hệ thống điều khiển trên tàu hỏa, tàu thủy.

Ngoài ra, cáp điều khiển còn được ứng dụng trong một số thiết bị điện tử phức tạp, hệ thống âm thanh, ánh sáng sân khấu cho các mục đích truyền tín hiệu chuyên biệt. Sự đa dạng trong ứng dụng cho thấy tầm quan trọng của cáp điều khiển trong việc đảm bảo hoạt động tin cậy và hiệu quả của các hệ thống hiện đại.

Ứng dụng của cáp điều khiển

Mua cáp điều khiển Cadivi ở đâu uy tín?

Sài Gòn Sinco tự hào là một trong những đơn vị hàng đầu chuyên cung cấp các sản phẩm thiết bị điện, bao gồm đa dạng các loại cáp điều khiển Cadivi chính hãng.

Tại sao nên chọn Sài Gòn Sinco?

Sài Gòn Sinco không chỉ là một nhà cung cấp, mà còn là đối tác đáng tin cậy của bạn trong mọi dự án điện. Chúng tôi cam kết:

• Sản phẩm chính hãng, chất lượng đảm bảo: Chúng tôi cung cấp 100% cáp điều khiển Cadivi chính hãng, có đầy đủ chứng từ CO (Giấy chứng nhận xuất xứ), CQ (Giấy chứng nhận chất lượng), đảm bảo sản phẩm bạn nhận được đạt tiêu chuẩn kỹ thuật và độ bền cao nhất.

• Đa dạng chủng loại, đáp ứng mọi nhu cầu: Sài Gòn Sinco có sẵn đầy đủ các dòng cáp điều khiển Cadivi, từ loại không chống nhiễu đến có chống nhiễu, với nhiều quy cách về số lõi, tiết diện khác nhau, sẵn sàng đáp ứng mọi yêu cầu cụ thể của dự án và công trình của bạn.

• Đội ngũ tư vấn chuyên nghiệp, giàu kinh nghiệm: Với đội ngũ nhân viên am hiểu sâu sắc về các sản phẩm thiết bị điện, chúng tôi sẵn sàng lắng nghe, tư vấn tận tình giúp bạn lựa chọn được loại cáp điều khiển phù hợp nhất với mục đích sử dụng và ngân sách, tối ưu hóa hiệu quả đầu tư.

• Giá cả cạnh tranh và chính sách ưu đãi hấp dẫn: Sài Gòn Sinco luôn nỗ lực mang đến cho khách hàng những sản phẩm chất lượng với mức giá hợp lý nhất trên thị trường, cùng với đó là các chính sách chiết khấu, ưu đãi đặc biệt cho các đơn hàng lớn và khách hàng thân thiết.

• Dịch vụ khách hàng chu đáo: Chúng tôi không chỉ bán sản phẩm mà còn đồng hành cùng bạn trong suốt quá trình lựa chọn, mua hàng và sau bán hàng, đảm bảo bạn có trải nghiệm mua sắm tốt nhất.

Đừng để việc lựa chọn cáp điều khiển kém chất lượng ảnh hưởng đến sự an toàn và hiệu suất của toàn bộ hệ thống. Hãy liên hệ ngay với Sài Gòn Sinco để được tư vấn và nhận báo giá tốt nhất cho các sản phẩm cáp điều khiển Cadivi. Chúng tôi luôn sẵn sàng phục vụ bạn!

Qua những thông tin chi tiết trên, hy vọng bạn đã có cái nhìn rõ ràng hơn về cáp điều khiển là gì, cũng như hiểu được cấu tạo, các loại phổ biến và tầm quan trọng của chúng trong nhiều lĩnh vực. Việc lựa chọn đúng loại cáp điều khiển không chỉ đảm bảo hiệu suất hoạt động ổn định, chính xác cho hệ thống mà còn góp phần vào sự an toàn và độ bền của toàn bộ công trình.
