Có mấy loại giá đỡ thang máng cáp? Phân loại và ứng dụng chi tiết

Giá đỡ là phần cốt lõi, đảm bảo khả năng chịu lực và độ an toàn cho toàn bộ hệ thống thang máng cáp trong công trình điện. Việc chọn sai loại sẽ dẫn đến cong võng, mất thẩm mỹ và tiềm ẩn rủi ro lớn. Có rất nhiều loại giá đỡ thang máng cáp và Saigon Sinco cùng bạn tìm hiểu chi tiết các phụ kiện phổ biến như V đỡ, Eke, Quang treo... Nắm vững công năng của từng loại sẽ giúp công trình điện của bạn được lắp đặt chuẩn kỹ thuật và bền vững theo thời gian.

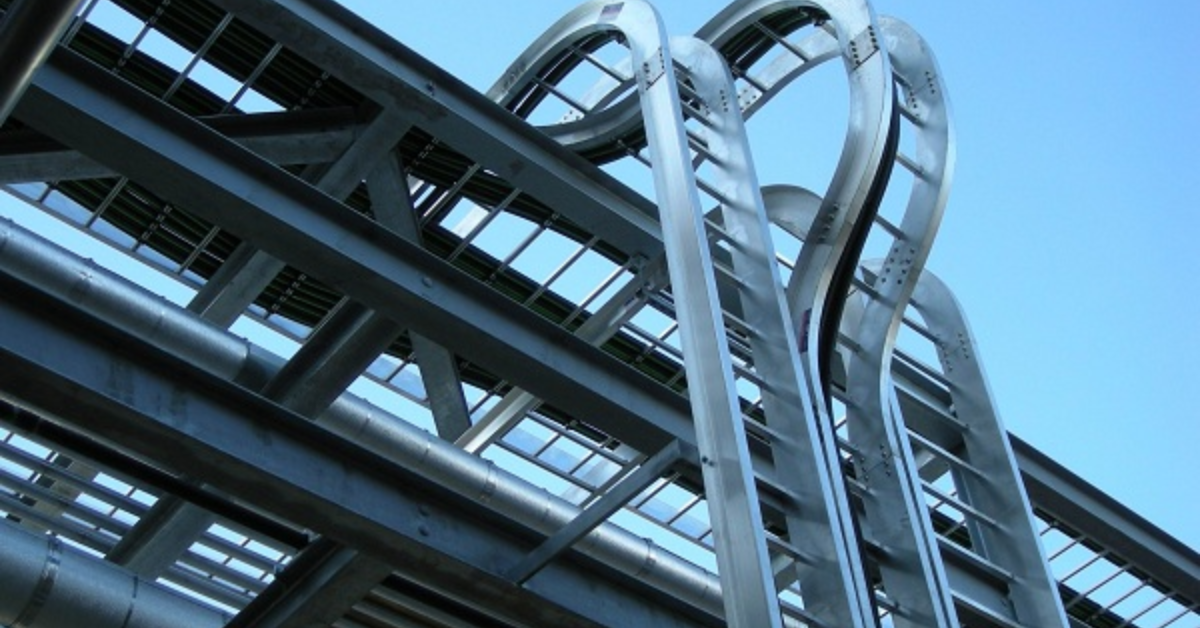

Có bao nhiêu loại giá đỡ thang máng cáp?

Các Loại Giá Đỡ Thang Máng Cáp Phổ Biến và Ứng Dụng Chi Tiết

Các loại giá đỡ thang máng cáp phổ biến được phân loại theo vị trí lắp đặt, bao gồm:

Giá đỡ treo trần (Hệ thống ty ren): Dùng để treo thang máng cáp lên trần, dầm hoặc xà nhà. Phù hợp cho việc đi dây trên cao, tối ưu không gian sàn.

Giá đỡ gắn tường (Wall Mounted Brackets): Gắn trực tiếp lên tường hoặc cột. Đơn giản, chắc chắn, thích hợp đi dây dọc hành lang, tiết kiệm vật tư.

Giá đỡ sàn (Floor Mounted Supports): Đặt trực tiếp trên mặt sàn. Có khả năng chịu tải trọng lớn, dùng khi đi cáp qua tầng hầm hoặc khu vực không có trần/tường.

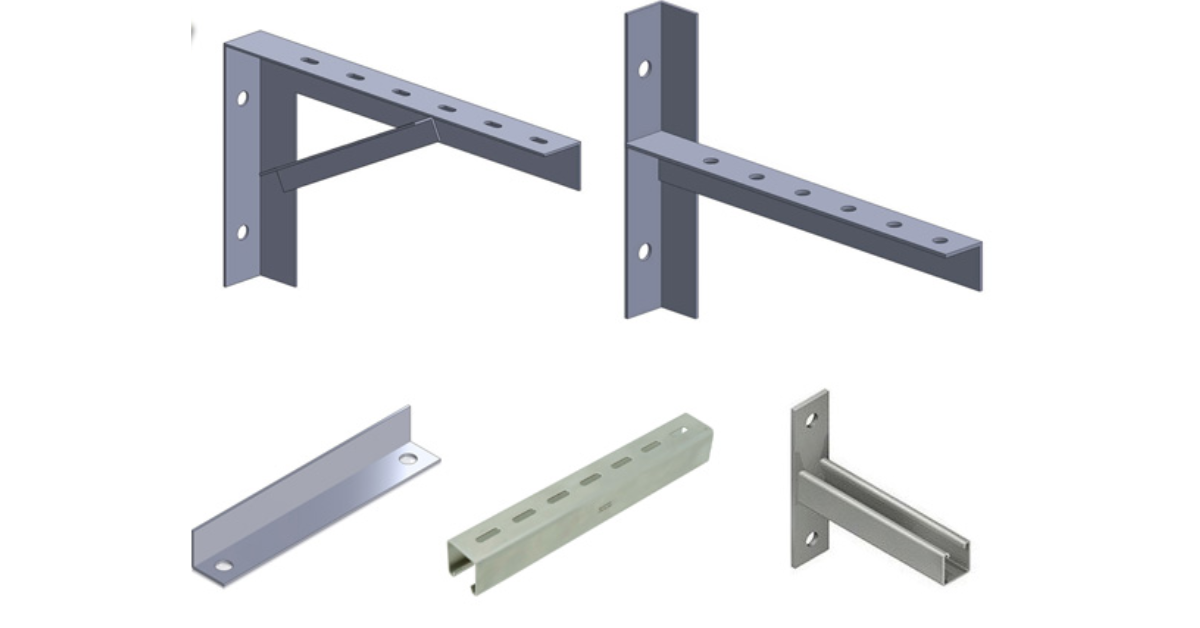

Phân loại các loại giá đỡ thang máng cáp phổ biến

Ngoài việc phân loại theo vị trí lắp đặt (treo trần, gắn tường, đỡ sàn), các loại giá đỡ thang máng cáp còn được phân loại chi tiết hơn dựa trên hình dạng và chức năng cụ thể của chúng. Dưới đây là phân tích chi tiết về các loại phụ kiện phổ biến nhất:

Eke giá đỡ (Giá đỡ chữ L)

Eke giá đỡ (Giá đỡ chữ L)

Eke giá đỡ hay còn gọi là Bracket chữ L, là một trong những loại giá đỡ thông dụng nhất. Chúng thường được sử dụng để:

• Đỡ ngang: Cố định máng cáp vào tường, tạo ra một tuyến cáp đi sát bề mặt phẳng đứng.

• Đỡ dưới: Đỡ thang máng cáp từ bên dưới trong các hệ thống treo ty ren hoặc đỡ sàn.

Đặc điểm: Thiết kế hình chữ L giúp chịu tải trọng uốn (bending load) tốt, dễ dàng lắp đặt bằng cách bắt bulong nở vào tường hoặc hàn vào khung kết cấu. Chúng có nhiều kích thước khác nhau để phù hợp với bề rộng của thang máng cáp.

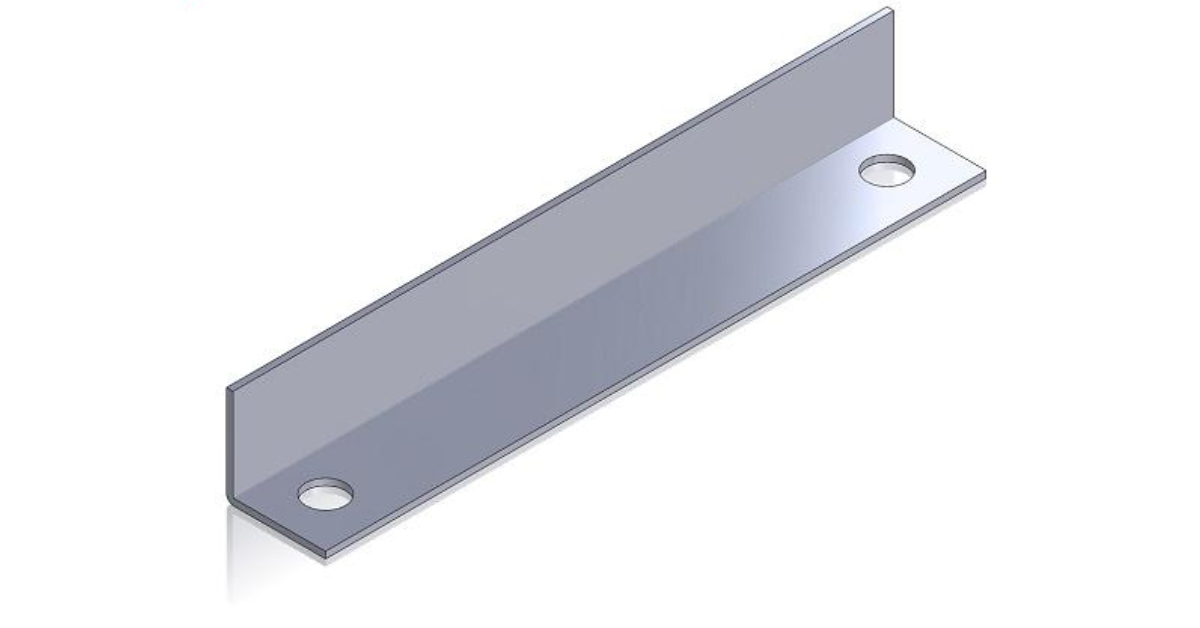

Thanh V đỡ thang máng cáp

Thanh V đỡ thang máng cáp

Thanh V đỡ là một loại giá đỡ cơ bản, thường được sử dụng trong các hệ thống treo ty ren.

• Chức năng: Thanh V được đặt vuông góc với ty ren (hoặc ty chống) và nằm dưới đáy của thang máng cáp để tạo ra mặt phẳng đỡ.

• Đặc điểm: Đơn giản, dễ gia công và lắp đặt. Loại này rất linh hoạt trong việc điều chỉnh độ cao và thường dùng trong các khu vực có tải trọng cáp trung bình.

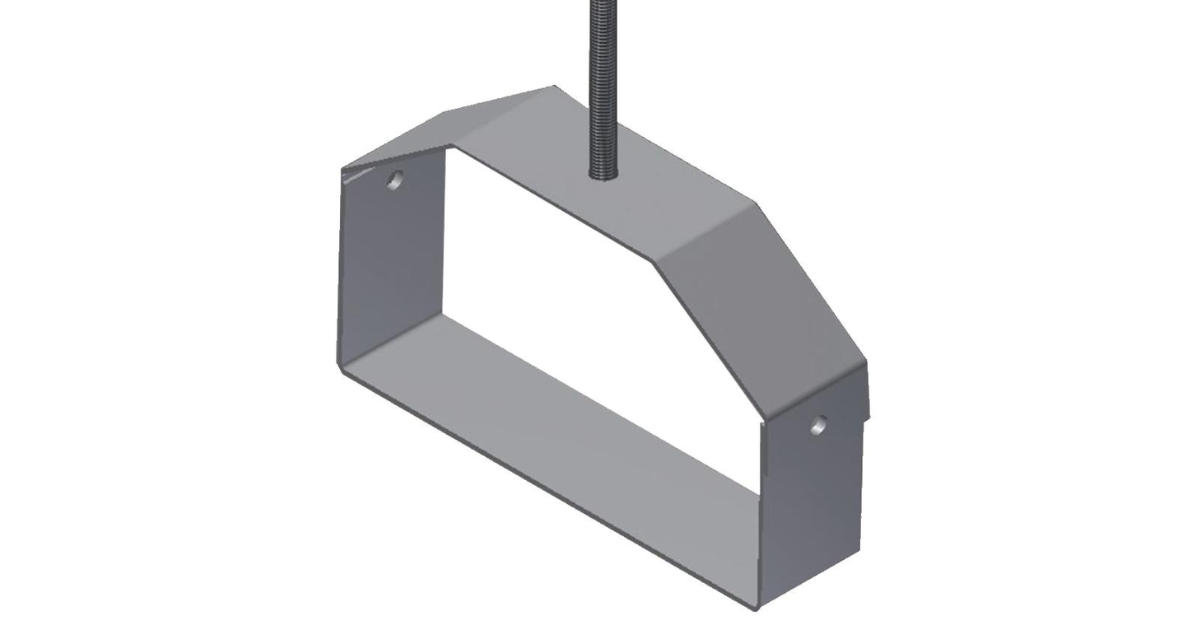

Quang treo (Cùm treo)

Quang treo (Cùm treo)

Quang treo là phụ kiện dùng để cố định thang máng cáp từ phía trên hoặc sử dụng trong hệ thống treo ty ren.

• Chức năng: Quang treo được thiết kế để ôm trọn hoặc giữ chặt thang máng cáp vào thanh ty ren. Có loại quang treo đơn dùng để đỡ trực tiếp một máng cáp hoặc loại kép dùng cho hai máng cáp song song.

• Đặc điểm: Tăng độ ổn định cho hệ thống treo, ngăn không cho thang máng cáp bị dịch chuyển ngang hoặc rung lắc.

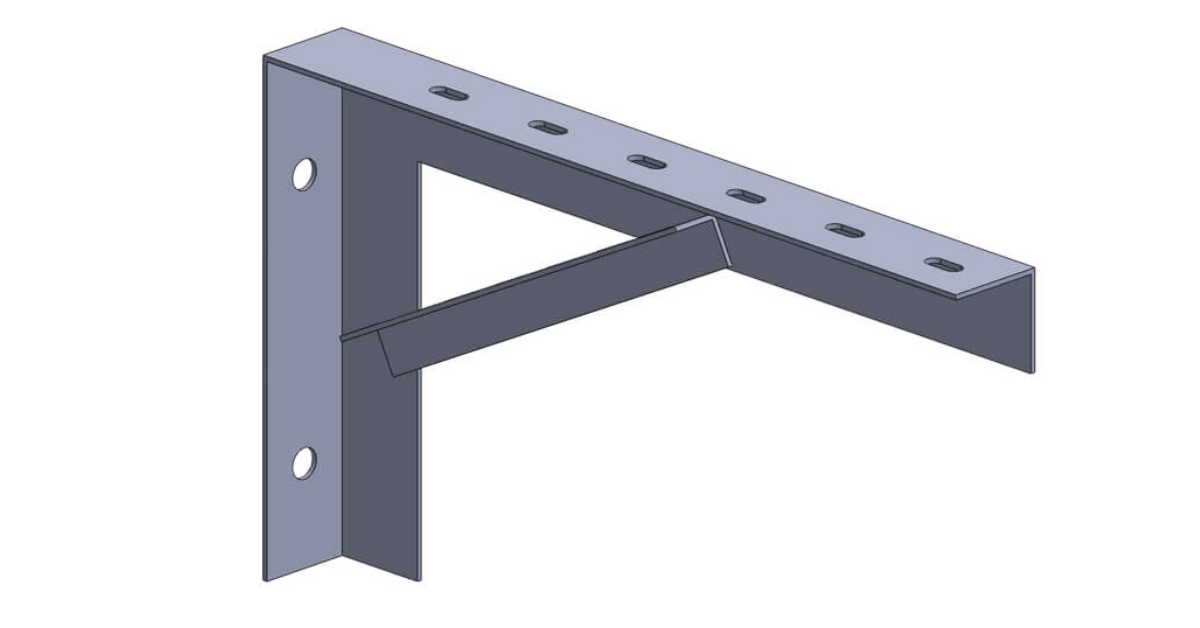

Tay đỡ treo tường

Tay đỡ treo tường

Tay đỡ treo tường là tên gọi chung cho các loại giá đỡ cố định thang máng cáp vào tường, bao gồm cả eke giá đỡ (nếu chúng được thiết kế chuyên biệt để treo).

• Chức năng: Chịu tải và cố định tuyến cáp đi sát bề mặt tường.

• Đặc điểm: Có thể có các thanh chống chéo (gusset) để tăng cường độ cứng và khả năng chịu tải cho cánh tay đỡ, đặc biệt cần thiết khi đỡ các máng cáp có tải trọng lớn và nhô ra xa khỏi tường.

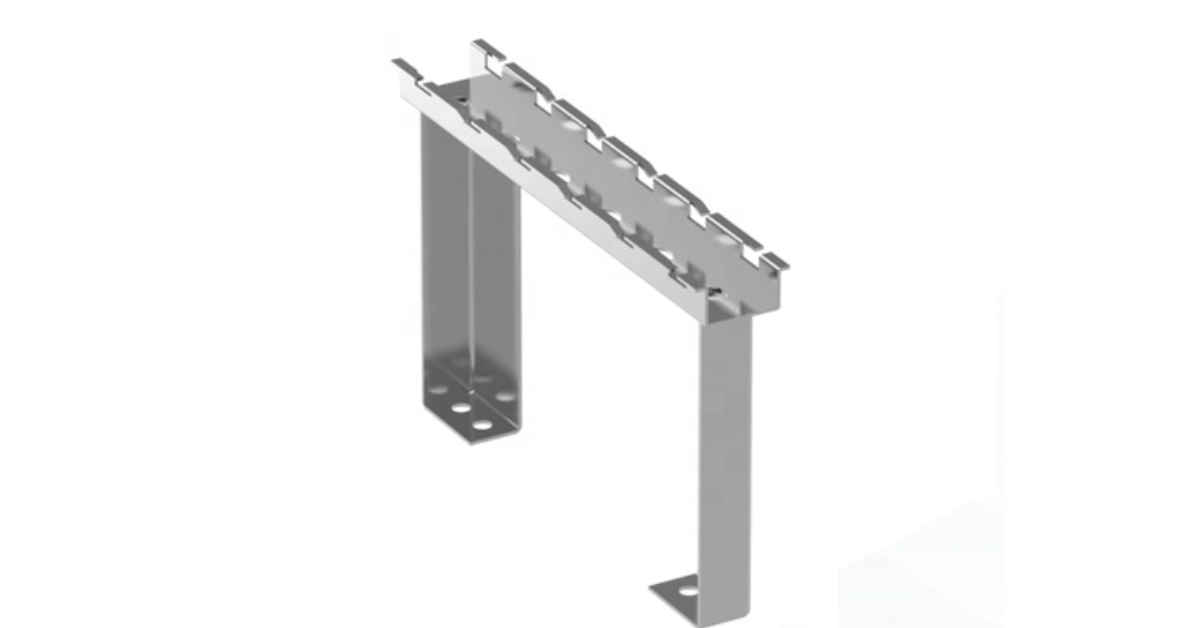

Chân chống đỡ sàn

Chân chống đỡ sàn

Chân chống đỡ sàn là các cấu trúc độc lập, đứng vững trên mặt sàn bê tông hoặc nền đất.

• Chức năng: Nâng đỡ thang máng cáp ở các khu vực không có trần hoặc tường để cố định hoặc trong các hệ thống đi cáp nhiều tầng.

• Đặc điểm: Thường có thiết kế hình chữ T ngược, U hoặc Z vững chắc, được bắt bulong nở xuống sàn. Loại này có khả năng chịu tải trọng cực kỳ cao và cho phép điều chỉnh độ cao.

Các loại phụ kiện kẹp, nối khác

Để hoàn thiện hệ thống, không thể thiếu các phụ kiện kẹp và nối, giúp tăng tính linh hoạt và an toàn:

• Kẹp xà gồ (Beam Clamp): Dùng để treo ty ren lên dầm/xà mà không cần khoan đục.

• Nối chuyển hướng (Splice Plate): Dùng để nối các đoạn thang máng cáp lại với nhau theo hướng thẳng hoặc chuyển góc.

• Bulong, đai ốc, long đền: Các phụ kiện cơ khí thiết yếu để liên kết các chi tiết giá đỡ và thang máng cáp lại với nhau.

Hiểu rõ có mấy loại giá đỡ thang máng cáp và chức năng của từng phụ kiện này sẽ giúp việc thiết kế và thi công hệ thống cáp trở nên chính xác, an toàn và tối ưu chi phí hơn.

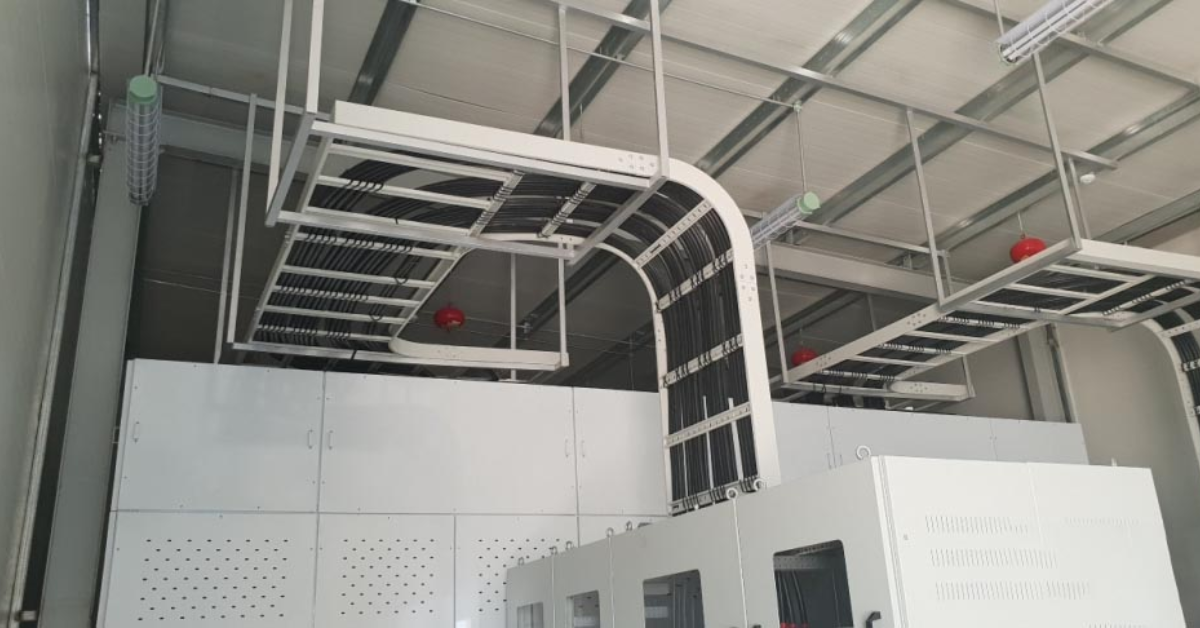

Tiêu chí cần biết để lựa chọn giá đỡ thang máng cáp phù hợp

Tiêu chí cần biết để lựa chọn giá đỡ thang máng cáp phù hợp

Sau khi đã nắm rõ có mấy loại giá đỡ thang máng cáp và các loại phụ kiện cụ thể, bước tiếp theo là xác định tiêu chí để lựa chọn loại giá đỡ phù hợp nhất cho công trình của bạn. Việc lựa chọn đúng không chỉ đảm bảo độ bền vững của hệ thống mà còn ảnh hưởng trực tiếp đến chi phí và thời gian thi công. Dưới đây là ba tiêu chí quan trọng nhất:

Dựa vào tải trọng của hệ thống cáp điện

Tải trọng là yếu tố then chốt quyết định đến loại và kích thước của giá đỡ.

• Tải trọng nhẹ: Các hệ thống cáp điều khiển, cáp tín hiệu hoặc cáp điện nhỏ thường sử dụng giá đỡ gắn tường (Eke chữ L) hoặc hệ thống treo ty ren đơn giản. Khoảng cách giữa các giá đỡ có thể rộng hơn.

• Tải trọng trung bình và nặng: Các hệ thống cáp động lực, cáp cấp nguồn chính trong nhà xưởng, khu công nghiệp đòi hỏi giá đỡ có kết cấu vững chắc hơn. Cần ưu tiên sử dụng tay đỡ treo tường có thanh chống chéo hoặc các loại chân chống đỡ sàn kiên cố. Khoảng cách giữa các giá đỡ cần được rút ngắn lại (thông thường từ 1.2m đến 1.5m) để đảm bảo độ võng của máng cáp nằm trong giới hạn cho phép.

• Nguyên tắc: Giá đỡ phải có khả năng chịu tải cao hơn tổng trọng lượng của cáp, thang máng cáp và các vật liệu phụ kiện khác ít nhất từ 20% đến 30% để đảm bảo hệ số an toàn.

Dựa vào môi trường và vị trí lắp đặt

Môi trường xung quanh có ảnh hưởng trực tiếp đến vật liệu và phương thức lắp đặt của giá đỡ.

• Lắp đặt trong nhà (môi trường khô ráo): Thường sử dụng giá đỡ làm từ thép sơn tĩnh điện. Loại này có giá thành hợp lý và độ bền tốt trong điều kiện bình thường. Vị trí lắp đặt sẽ quyết định việc chọn giá đỡ treo trần, gắn tường hay đỡ sàn.

• Lắp đặt ngoài trời hoặc môi trường ẩm ướt: Yêu cầu khả năng chống ăn mòn cao. Cần sử dụng giá đỡ thép mạ kẽm nhúng nóng (Hot-dip Galvanized Steel) hoặc thép không gỉ (Inox 304/316). Các vị trí này thường ưu tiên chân chống đỡ sàn hoặc tay đỡ tường có thiết kế thoát nước tốt.

• Lắp đặt trong môi trường hóa chất, ăn mòn cao: Bắt buộc phải sử dụng thép không gỉ (Inox 316) để đảm bảo tuổi thọ của hệ thống, dù chi phí cao hơn đáng kể.

Dựa vào môi trường và vị trí lắp đặt

Dựa vào vật liệu của giá đỡ

Vật liệu quyết định độ bền, khả năng chịu tải và khả năng chống ăn mòn của giá đỡ.

• Thép sơn tĩnh điện: Phổ biến nhất, giá thành rẻ, phù hợp môi trường trong nhà khô ráo.

• Thép mạ kẽm điện phân (Pre-Galvanized): Thường dùng cho các thang máng cáp có sẵn, chống gỉ sét tốt hơn sơn tĩnh điện, dùng cho môi trường ẩm nhẹ trong nhà.

• Thép mạ kẽm nhúng nóng (Hot-dip Galvanized): Khả năng chống ăn mòn tuyệt vời, là lựa chọn tiêu chuẩn cho các dự án ngoài trời, nhà máy nhiệt điện, hóa chất (nồng độ nhẹ).

• Thép không gỉ (Inox 304/316): Độ bền cao nhất, chống chịu được môi trường hóa chất, biển mặn, thực phẩm. Thường được yêu cầu trong các phòng sạch, bệnh viện, nhà máy chế biến.

Việc cân nhắc kỹ lưỡng ba tiêu chí trên sẽ giúp bạn trả lời được câu hỏi nên chọn loại giá đỡ thang máng cáp nào và đảm bảo hệ thống điện của bạn hoạt động ổn định và an toàn trong suốt thời gian sử dụng.

Như vậy, việc nắm rõ có mấy loại giá đỡ thang máng cáp và tiêu chí lựa chọn là yếu tố then chốt đảm bảo sự an toàn và ổn định của hệ thống điện. Từ các loại Eke gắn tường đến Chân chống đỡ sàn, mỗi phụ kiện đều có vai trò riêng biệt.

Đừng để hệ thống của bạn chịu rủi ro vì phụ kiện kém chất lượng. Hãy liên hệ ngay với Saigon Sinco để nhận được giải pháp kỹ thuật và báo giá tối ưu nhất cho công trình của bạn!
