Co xuống máng cáp là gì? Cấu tạo, đặc điểm và ứng dụng

Co xuống máng cáp là phụ kiện chuyên dụng dùng để chuyển hướng hệ thống máng cáp theo phương thẳng đứng, từ trên cao đi xuống các thiết bị hoặc khu vực khác. Saigon Sinco giúp bạn tìm hiểu rõ hơn về phụ kiện này, nhằm đảm bảo sự an toàn và gọn gàng cho hệ thống dây dẫn.

Co xuống máng cáp là gì?

Co xuống máng cáp là một phụ kiện chuyên dụng trong hệ thống máng cáp, có tác dụng chuyển hướng hệ thống máng theo chiều thẳng đứng từ trên cao đi xuống. Cấu tạo của co xuống máng cáp giống như một khúc cua nhưng theo phương thẳng đứng.

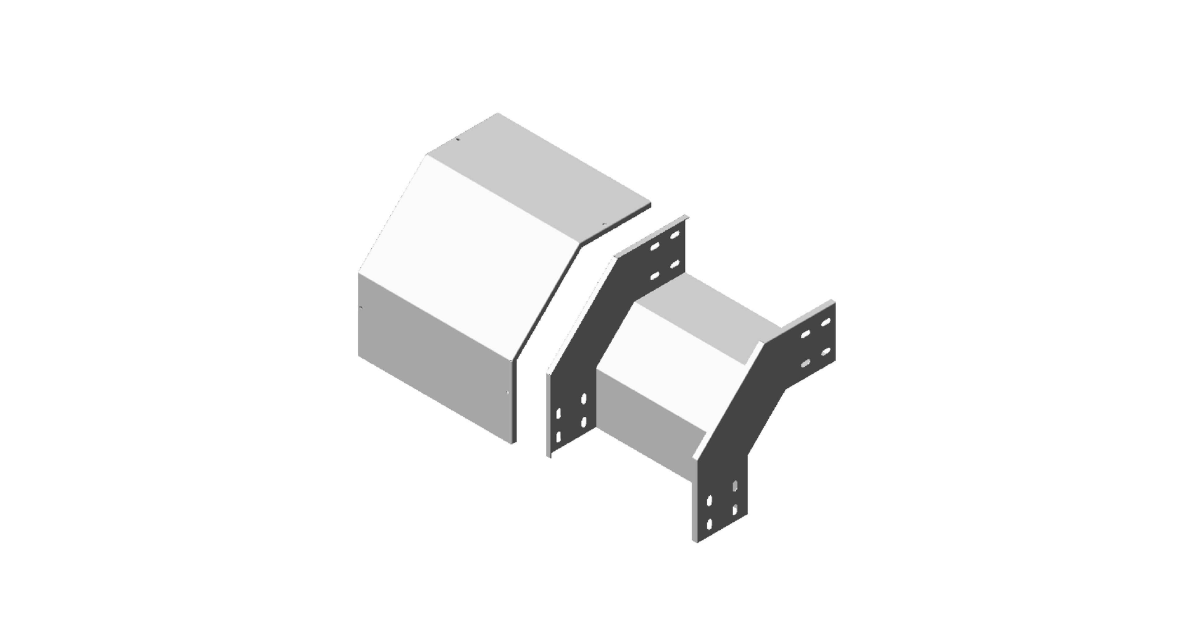

Co xuống máng cáp

Định nghĩa: Phụ kiện chuyển hướng máng cáp đi xuống

Trong quá trình thi công, không phải lúc nào hệ thống máng cáp cũng đi theo đường thẳng. Khi cần thay đổi độ cao của máng cáp để dẫn dây đến các thiết bị điện ở vị trí thấp hơn (ví dụ: các tủ điện đặt dưới sàn), co xuống máng cáp sẽ được sử dụng. Phụ kiện này giúp đường dây cáp được đi lại một cách gọn gàng, an toàn, tránh bị gấp khúc hay đứt gãy, đồng thời tăng tính thẩm mỹ cho công trình.

Phân biệt co xuống (co ngoài) và co lên (co trong)

Ngoài co xuống máng cáp (còn gọi là co ngoài), một phụ kiện khác có chức năng tương tự nhưng ngược lại là co lên (còn gọi là co trong).

• Co xuống (co ngoài): Được dùng để dẫn hướng hệ thống máng cáp từ trên cao đi xuống. Phần miệng của phụ kiện này loe ra phía ngoài, ôm trọn vào thân máng.

• Co lên (co trong): Ngược lại, co lên được dùng để dẫn hướng hệ thống máng cáp từ dưới đi lên. Phần miệng của phụ kiện này loe vào phía trong, cũng ôm sát thân máng.

Dù có chức năng ngược nhau, cả hai loại co này đều đóng vai trò quan trọng trong việc tạo ra một hệ thống máng cáp hoàn chỉnh, linh hoạt và chuyên nghiệp, giúp bảo vệ dây dẫn và tối ưu hóa không gian lắp đặt.

Cấu tạo và đặc điểm

Cấu tạo và đặc điểm của co xuống máng cáp rất quan trọng để đảm bảo nó hoạt động hiệu quả trong hệ thống máng.

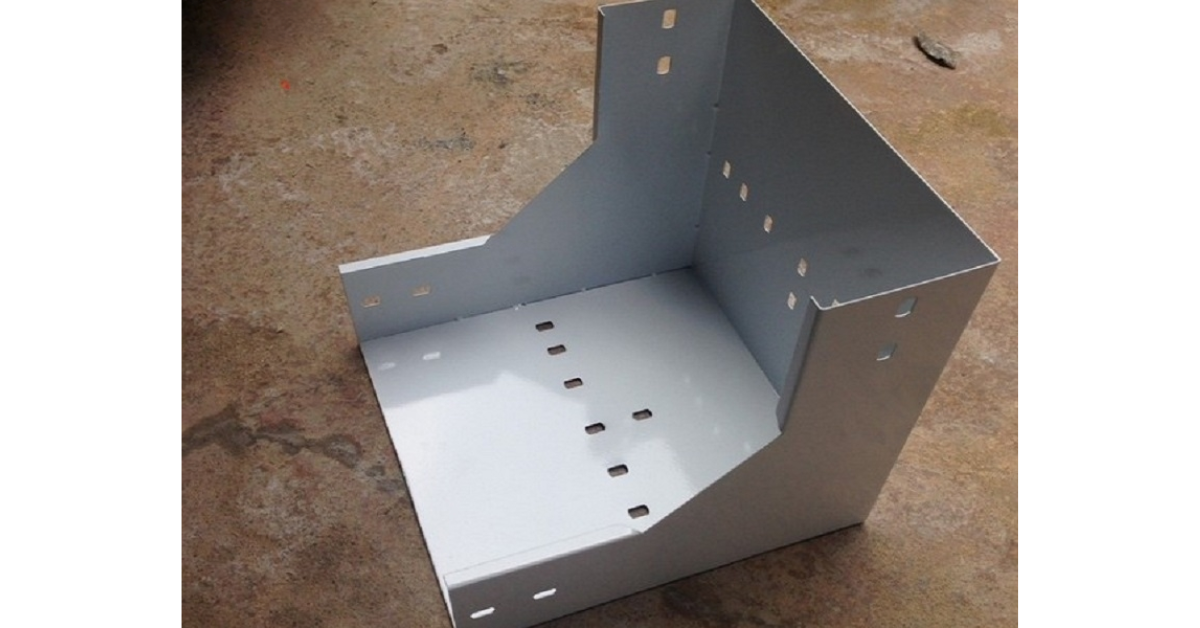

Co xuống máng cáp

Hình dạng

Co xuống máng cáp có hình dạng giống như một khúc cua 90 độ, nhưng được uốn theo chiều dọc, hướng từ trên xuống. Nó thường được thiết kế với hai đầu mở để kết nối với các đoạn máng cáp thẳng. Kích thước và bán kính cong của co xuống sẽ tương thích với kích thước của máng cáp, đảm bảo việc lắp đặt dễ dàng và đường đi của dây cáp không bị gấp khúc, gây hỏng hóc.

Vật liệu và lớp phủ bề mặt

Giống như máng cáp, co xuống cũng được sản xuất từ nhiều loại vật liệu và lớp phủ khác nhau, tùy thuộc vào yêu cầu của môi trường lắp đặt:

• Tôn thép sơn tĩnh điện: Dùng cho môi trường trong nhà, khô ráo, giúp co xuống có màu sắc đa dạng và tính thẩm mỹ cao.

• Tôn mạ kẽm điện phân: Có khả năng chống ăn mòn vừa phải, phù hợp với các công trình dân dụng thông thường.

• Tôn mạ kẽm nhúng nóng: Đây là lựa chọn tối ưu cho các môi trường khắc nghiệt như ngoài trời, khu vực ven biển hoặc nhà máy hóa chất, nhờ lớp kẽm dày bảo vệ tuyệt đối.

• Inox (thép không gỉ): Chống ăn mòn tuyệt đối, phù hợp với ngành thực phẩm, y tế hoặc môi trường có axit, kiềm.

Ứng dụng thực tế của co xuống máng cáp

Co xuống máng cáp là một phụ kiện không thể thiếu trong nhiều công trình, giúp hệ thống máng cáp được lắp đặt linh hoạt và an toàn. Dưới đây là một số ứng dụng thực tế phổ biến của phụ kiện này.

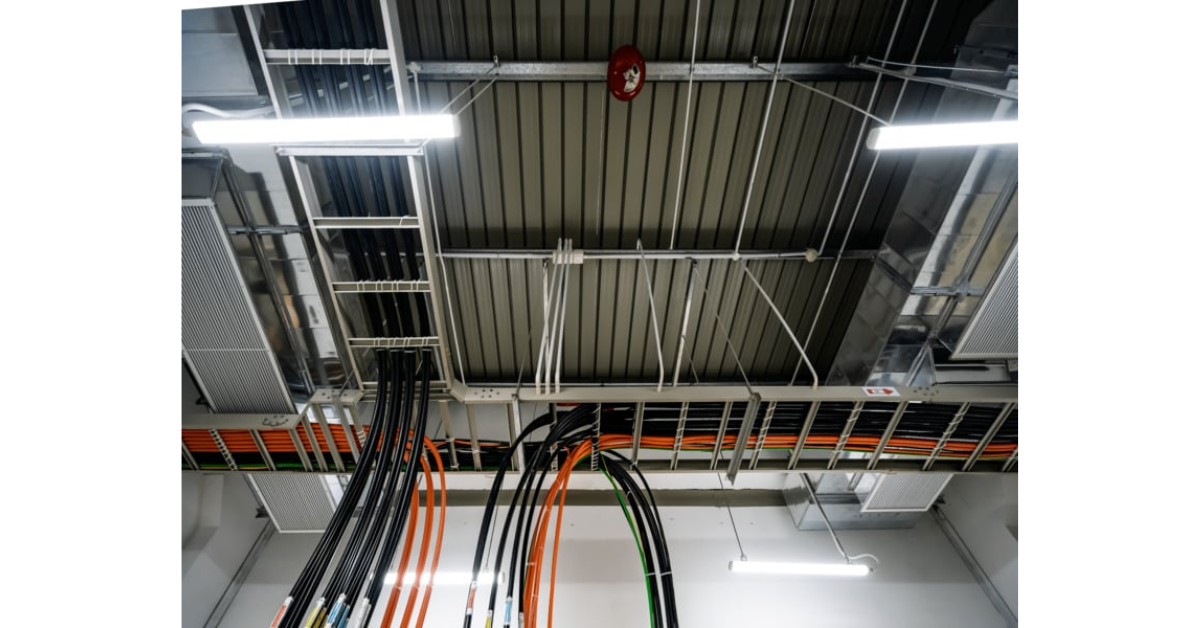

Ứng dụng thực tế của co xuống máng cáp

Đi dây từ trần nhà xuống tường

Một trong những ứng dụng phổ biến nhất là khi cần dẫn dây điện từ hệ thống máng cáp treo trên trần nhà xuống các thiết bị điện gắn trên tường. Thay vì uốn cong dây một cách thủ công, co xuống máng cáp giúp đường dây đi theo một góc cong chuẩn xác, bảo vệ dây cáp khỏi bị gập, đứt và giữ cho toàn bộ hệ thống luôn gọn gàng, thẩm mỹ.

Đi dây vào tủ điện

Trong các công trình công nghiệp và thương mại, hệ thống máng cáp thường được lắp đặt trên cao để tiết kiệm không gian. Khi cần dẫn dây cáp vào các tủ điện hay hộp kỹ thuật đặt dưới thấp, co xuống máng cáp được sử dụng để tạo một đường dẫn an toàn và chuyên nghiệp. Điều này giúp việc kết nối trở nên dễ dàng, đảm bảo tiêu chuẩn kỹ thuật và thuận tiện cho việc bảo trì sau này.

Lắp đặt hệ thống trục đứng trong tòa nhà

Trong các tòa nhà cao tầng, hệ thống cáp điện thường được dẫn theo các trục đứng. Co xuống máng cáp là phụ kiện không thể thiếu để dẫn đường cáp từ trục chính ở các tầng trên xuống các nhánh phụ tại các tầng dưới. Nhờ có co xuống, việc phân phối cáp được thực hiện một cách có trật tự, tránh tình trạng rối loạn và chồng chéo dây, đảm bảo an toàn PCCC và dễ dàng quản lý.

Các thông số kỹ thuật cần quan tâm

Để chọn đúng loại co xuống máng cáp cho công trình, việc nắm rõ các thông số kỹ thuật là điều rất cần thiết. Các thông số này không chỉ ảnh hưởng đến khả năng tương thích với máng cáp mà còn quyết định đến độ bền và hiệu quả của toàn bộ hệ thống.

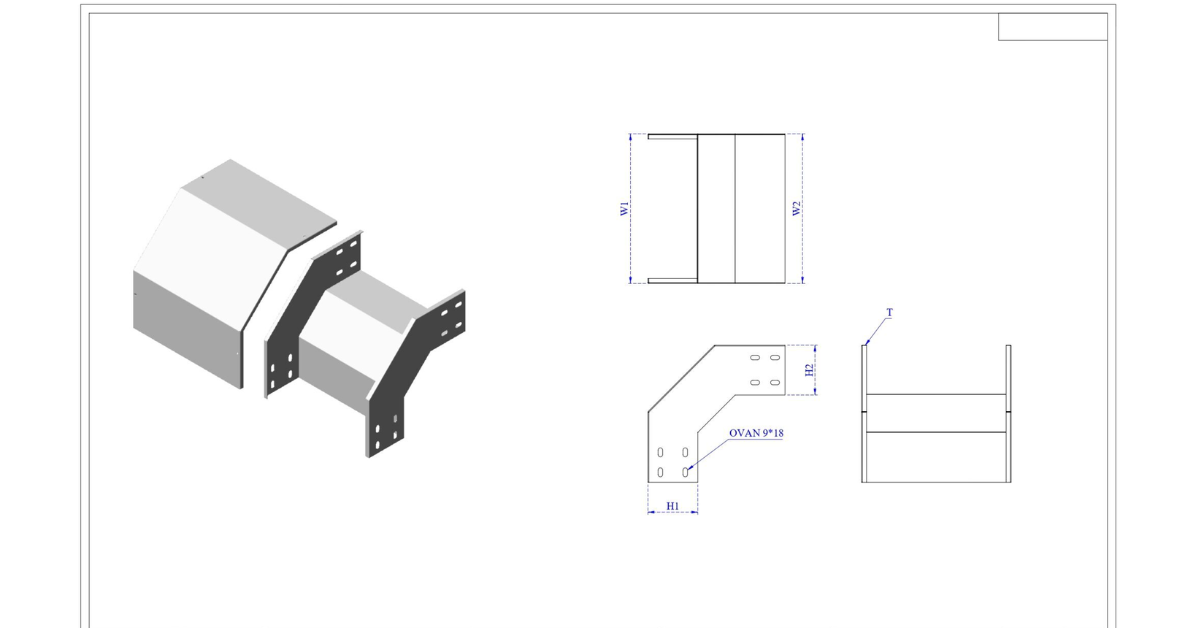

Các thông số kỹ thuật cần quan tâm

Kích thước (chiều rộng, chiều cao)

Giống như máng cáp, co xuống cũng có các kích thước tiêu chuẩn về chiều rộng và chiều cao. Hai thông số này phải hoàn toàn khớp với kích thước của máng cáp để đảm bảo sự kết nối chắc chắn. Một số kích thước phổ biến là 100x50mm, 200x100mm, 300x150mm... Lựa chọn kích thước chính xác giúp việc lắp đặt diễn ra nhanh chóng, dễ dàng và đảm bảo tính thẩm mỹ cho hệ thống.

Bán kính cong

Bán kính cong của co xuống máng cáp là một thông số kỹ thuật rất quan trọng. Bán kính này thường được sản xuất theo các tiêu chuẩn R50, R100, R150, R200... Nó ảnh hưởng trực tiếp đến bán kính uốn cong của dây cáp khi đi qua phụ kiện.

Nếu bán kính cong quá nhỏ so với tiêu chuẩn của dây cáp, dây có thể bị gập, gây hỏng hóc hoặc ảnh hưởng đến khả năng truyền dẫn. Do đó, việc chọn bán kính cong phù hợp với loại dây cáp sẽ giúp bảo vệ dây dẫn và đảm bảo an toàn cho hệ thống.

Độ dày vật liệu

Độ dày của vật liệu làm nên co xuống máng cáp quyết định độ cứng cáp và khả năng chịu lực của nó. Độ dày phổ biến thường từ 0.8mm đến 2.0mm. Đối với các hệ thống máng cáp có tải trọng lớn hoặc lắp đặt trong môi trường dễ bị va đập, cần chọn loại co xuống có độ dày lớn để tăng độ bền. Ngược lại, với các hệ thống nhỏ, tải trọng thấp, có thể chọn độ dày vừa phải để tối ưu chi phí.

Để lựa chọn đúng loại co xuống máng cáp cho công trình, việc nắm vững các thông số kỹ thuật và ứng dụng là vô cùng quan trọng. Tại Saigon Sinco, chúng tôi không chỉ cung cấp sản phẩm chất lượng mà còn sẵn sàng tư vấn chuyên sâu, giúp bạn có được giải pháp tối ưu, đảm bảo an toàn và hiệu quả cho hệ thống điện.
