Cọc tiếp địa là gì? Phân loại, cách chọn và thi công (A-Z)

Cọc tiếp địa là bộ phận quan trọng trong hệ thống chống sét và an toàn điện, giúp truyền dòng điện xuống đất để bảo vệ con người, thiết bị và công trình. Nhờ khả năng giảm thiểu nguy cơ cháy nổ, hư hỏng thiết bị và đảm bảo hệ thống điện vận hành ổn định, cọc tiếp địa được ứng dụng rộng rãi từ nhà ở, tòa nhà, nhà xưởng cho đến trạm biến áp và khu công nghiệp. Trong bài viết này, Saigon Sinco sẽ mang đến cho bạn thông tin chi tiết và hướng dẫn lựa chọn cọc tiếp địa chuẩn kỹ thuật.

Cọc tiếp địa là gì?

Cọc tiếp địa (hay còn gọi là cọc nối đất, grounding rod) là một thanh kim loại dài được cắm sâu vào lòng đất để phân tán dòng điện xuống đất một cách an toàn. Đây là một thành phần không thể thiếu trong hệ thống tiếp địa (hệ thống nối đất), đóng vai trò quan trọng trong việc bảo vệ con người, thiết bị điện và các công trình khỏi các sự cố về điện.

a. Vai trò và nguyên lý hoạt động

• Bảo vệ an toàn cho con người: Khi xảy ra hiện tượng rò rỉ điện hoặc quá áp, dòng điện nguy hiểm sẽ được dẫn truyền qua hệ thống tiếp địa và đi thẳng xuống đất. Điều này giúp ngăn ngừa các tai nạn giật điện chết người khi vô tình chạm vào vỏ thiết bị điện bị rò.

• Bảo vệ thiết bị điện: Trong trường hợp sét đánh hoặc có sự cố quá áp đột ngột, cọc tiếp địa sẽ nhanh chóng dẫn dòng điện sét xuống đất, bảo vệ các thiết bị điện tử, máy móc, và hệ thống dây dẫn khỏi bị hư hại nghiêm trọng.

• Ổn định điện áp: Hệ thống tiếp địa giúp duy trì điện áp của hệ thống ở mức ổn định, giảm nhiễu và tăng hiệu suất hoạt động của các thiết bị điện tử nhạy cảm.

• Nguyên lý hoạt động: Cọc tiếp địa hoạt động dựa trên nguyên lý dẫn điện. Dòng điện nguy hiểm sẽ tìm đường đi có điện trở thấp nhất để thoát. Cọc tiếp địa được làm bằng vật liệu dẫn điện tốt (đồng, thép mạ đồng...) và được cắm sâu vào lớp đất có độ dẫn điện cao, tạo ra một con đường "an toàn" cho dòng điện đi xuống, tránh gây tổn hại cho các thiết bị và con người.

b. Mối liên kết với hệ thống chống sét

Cọc tiếp địa là một phần không thể tách rời của hệ thống chống sét. Khi sét đánh vào kim thu sét trên đỉnh công trình, dòng điện sét cực lớn sẽ được dẫn truyền qua dây thoát sét và đi thẳng xuống cọc tiếp địa. Nhờ có cọc tiếp địa, năng lượng của sét được phân tán an toàn vào lòng đất, bảo vệ toàn bộ cấu trúc công trình và các thiết bị bên trong.

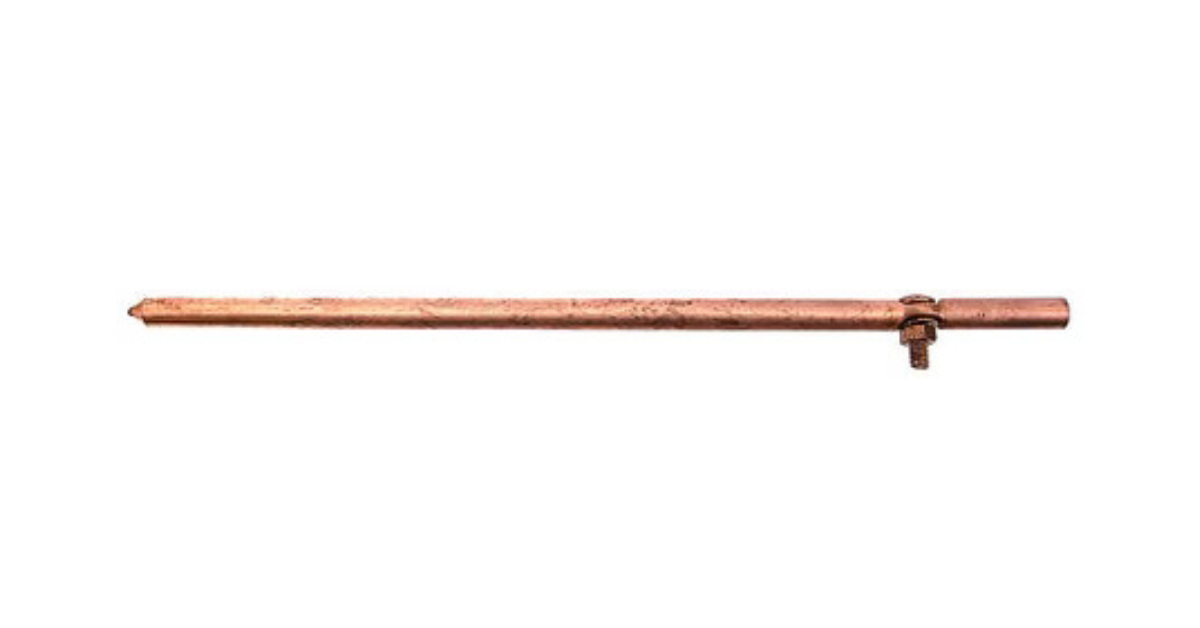

Cọc tiếp địa

Tại sao phải sử dụng cọc tiếp địa?

Việc sử dụng cọc tiếp địa không phải là một tùy chọn mà là một yêu cầu bắt buộc trong hầu hết các công trình xây dựng hiện đại, từ nhà ở dân dụng đến các khu công nghiệp, tòa nhà cao tầng. Lý do là bởi cọc tiếp địa đóng vai trò then chốt trong việc bảo vệ an toàn cho con người và tài sản.

a. Bảo vệ con người khỏi nguy cơ điện giật

Đây là lý do quan trọng nhất. Trong quá trình sử dụng, các thiết bị điện có thể bị rò rỉ điện ra vỏ kim loại do nhiều nguyên nhân như dây dẫn bị hở, cách điện bị hỏng hoặc ẩm ướt. Khi một người vô tình chạm vào vỏ thiết bị bị nhiễm điện này, dòng điện sẽ truyền qua người gây ra điện giật. Tuy nhiên, nếu thiết bị được nối đất đúng cách qua cọc tiếp địa, dòng điện rò rỉ sẽ được dẫn xuống đất, đảm bảo an toàn cho người dùng.

b. Bảo vệ thiết bị điện tử khỏi hư hỏng

Điện áp đột biến là hiện tượng dòng điện tăng vọt trong một thời gian ngắn, có thể do sét đánh, quá trình đóng cắt mạch điện hoặc các sự cố điện khác. Các thiết bị điện tử nhạy cảm như máy tính, TV, máy móc công nghiệp rất dễ bị hư hỏng, thậm chí là cháy nổ khi gặp phải hiện tượng này. Hệ thống tiếp địa với cọc tiếp địa đóng vai trò như một van xả áp, nhanh chóng dẫn dòng điện đột biến xuống đất, bảo vệ thiết bị khỏi các thiệt hại không đáng có.

c. Đảm bảo hệ thống điện hoạt động ổn định

Nối đất giúp cân bằng điện áp và giảm nhiễu điện từ. Điều này đặc biệt quan trọng trong các hệ thống điện công nghiệp, trung tâm dữ liệu hoặc các hệ thống âm thanh, ánh sáng, nơi yêu cầu nguồn điện sạch và ổn định để hoạt động chính xác. Hệ thống tiếp địa hiệu quả giúp các thiết bị hoạt động với hiệu suất tối ưu và kéo dài tuổi thọ.

d. Nâng cao tuổi thọ công trình

Sét đánh không chỉ gây nguy hiểm cho con người và thiết bị mà còn có thể làm hư hại cấu trúc của công trình. Một hệ thống chống sét với cọc tiếp địa được lắp đặt chuẩn sẽ đảm bảo dòng sét được dẫn truyền an toàn xuống đất, bảo vệ toàn bộ cấu trúc công trình khỏi bị hư hại.

Vì những lý do trên, việc đầu tư vào một hệ thống tiếp địa chất lượng, với cọc tiếp địa tiêu chuẩn, là một khoản đầu tư xứng đáng cho sự an toàn và bền vững của mọi công trình.

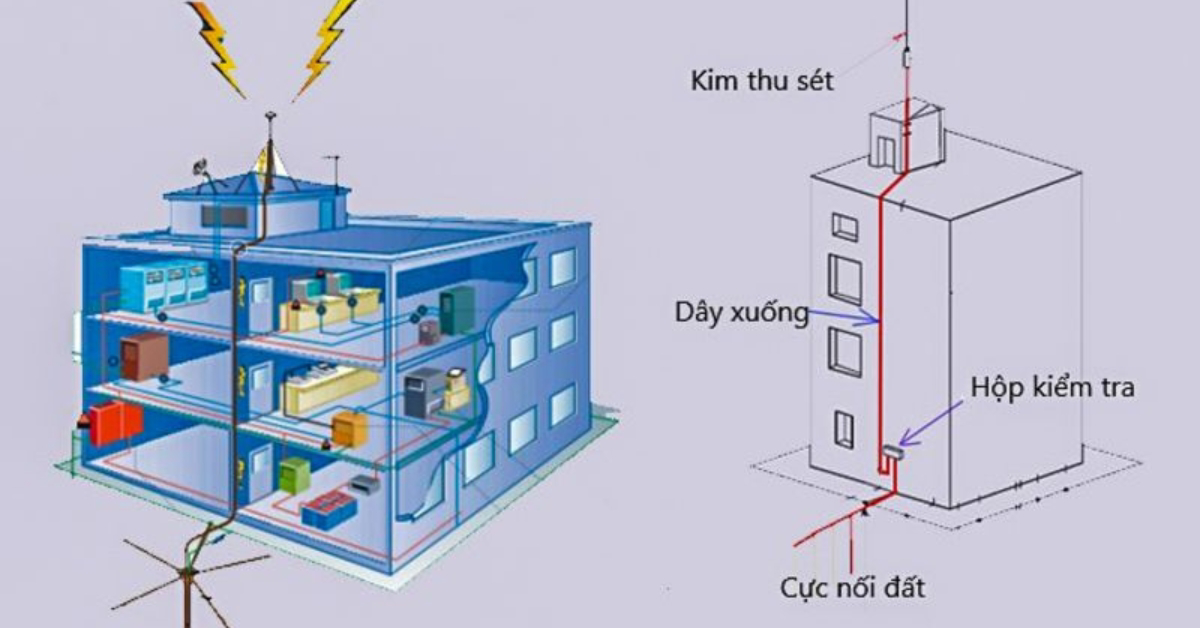

Cọc tiếp địa

Các loại cọc tiếp địa phổ biến trên thị trường

Để lựa chọn loại cọc tiếp địa phù hợp với từng công trình, bạn cần nắm rõ các phân loại phổ biến dựa trên chất liệu, hình dạng và xuất xứ. Mỗi loại đều có những đặc điểm và ưu nhược điểm riêng, quyết định đến hiệu suất và chi phí của hệ thống tiếp địa.

Phân loại theo chất liệu

Đây là cách phân loại phổ biến nhất, bởi chất liệu quyết định trực tiếp đến khả năng dẫn điện, độ bền và khả năng chống ăn mòn của cọc.

• Cọc tiếp địa bằng đồng (đồng nguyên chất)

  • Đặc điểm: Được làm từ đồng nguyên chất 99.9%, có khả năng dẫn điện cực tốt (điện trở suất thấp nhất trong các loại vật liệu), chống ăn mòn hiệu quả.

  • Ưu điểm: Hiệu quả tiếp địa cao, tuổi thọ cực bền (có thể lên đến 50 năm).

  • Nhược điểm: Giá thành cao nhất, thường chỉ sử dụng cho các công trình đòi hỏi độ an toàn tuyệt đối và có ngân sách lớn.

• Cọc tiếp địa bằng thép mạ đồng (đồng bọc thép)

  • Đặc điểm: Lõi bên trong là thép, được phủ một lớp đồng bên ngoài bằng công nghệ mạ hiện đại.

  • Ưu điểm: Giá thành thấp hơn nhiều so với đồng nguyên chất nhưng vẫn đảm bảo khả năng dẫn điện và chống ăn mòn tốt. Đây là lựa chọn phổ biến nhất hiện nay.

  • Nhược điểm: Hiệu suất có thể giảm nếu lớp mạ đồng bị trầy xước hoặc ăn mòn sau một thời gian dài sử dụng.

• Cọc tiếp địa bằng thép mạ kẽm nóng

  • Đặc điểm: Được làm từ thép và được phủ một lớp kẽm dày bằng phương pháp nhúng nóng.

  • Ưu điểm: Khả năng chống ăn mòn tốt, giá thành rẻ nhất.

  • Nhược điểm: Khả năng dẫn điện không cao bằng cọc đồng và thép mạ đồng, thường được sử dụng cho các hệ thống tiếp địa tạm thời hoặc không yêu cầu quá cao về điện trở.

Phân loại theo hình dạng và xuất xứ

• Cọc tiếp địa dạng thanh (thanh thẳng)

  • Đặc điểm: Phổ biến nhất, có dạng thanh dài, tròn hoặc vuông, được cắm thẳng đứng vào lòng đất. Kích thước đa dạng từ 2.4m, 3.0m đến 3.6m.

• Cọc tiếp địa dạng củ (Grounding Rod)

  • Đặc điểm: Cấu trúc hình trụ đặc, được cắm sâu vào đất, thường có các đầu ren để nối dài. Loại này hiệu quả cao trong các điều kiện đất khô, có điện trở suất cao.

• Phân loại theo xuất xứ:

  • Cọc tiếp địa nhập khẩu: Các sản phẩm từ các thương hiệu nổi tiếng trên thế giới (như Ấn Độ, Mỹ) thường có chất lượng cao, tuân thủ tiêu chuẩn quốc tế và đi kèm chứng nhận CO/CQ rõ ràng.

  • Cọc tiếp địa sản xuất trong nước: Chất lượng phụ thuộc vào từng nhà sản xuất, giá thành cạnh tranh hơn, dễ dàng mua và vận chuyển.

Việc hiểu rõ từng loại cọc tiếp địa sẽ giúp bạn đưa ra quyết định đúng đắn, đảm bảo hiệu quả và an toàn cho hệ thống tiếp địa của công trình.

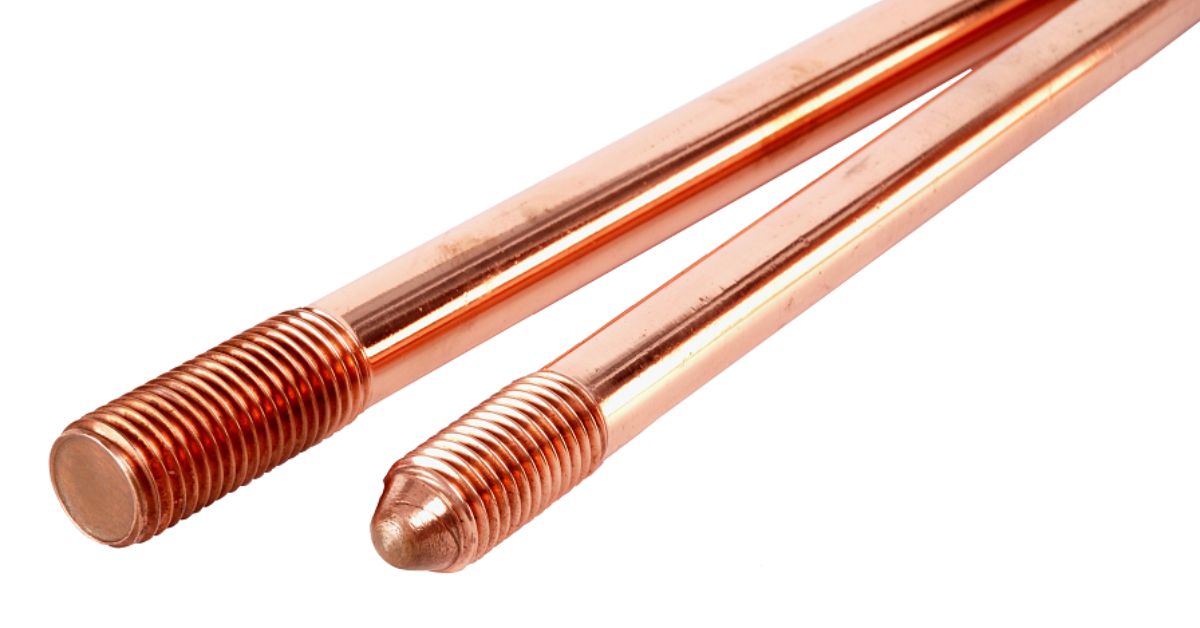

Cọc tiếp địa

Cách lựa chọn cọc tiếp địa phù hợp

Việc lựa chọn cọc tiếp địa đúng chuẩn là bước then chốt quyết định hiệu quả của toàn bộ hệ thống tiếp địa. Để đưa ra quyết định thông minh, bạn cần dựa trên các yếu tố sau:

a. Dựa vào điện trở suất của đất

• Điện trở suất của đất (ρ): Đây là yếu tố quan trọng nhất. Mỗi loại đất có điện trở suất khác nhau (ví dụ: đất sét, đất cát, đất đá...). Điện trở suất càng thấp, khả năng dẫn điện càng tốt, và bạn có thể sử dụng ít cọc hơn. Ngược lại, với đất có điện trở suất cao, bạn cần sử dụng nhiều cọc hơn hoặc sử dụng các loại hóa chất giảm điện trở đất để đạt được hiệu quả tiếp địa mong muốn.

• Cách thực hiện: Bạn có thể đo điện trở suất của đất bằng các thiết bị chuyên dụng hoặc tham khảo bảng tra điện trở suất đất theo khu vực.

b. Dựa vào mục đích sử dụng

• Tiếp địa chống sét: Yêu cầu điện trở tiếp đất phải rất thấp (thường dưới 4 Ohm) để đảm bảo dòng sét được xả nhanh chóng, hiệu quả. Bạn nên ưu tiên sử dụng cọc đồng hoặc thép mạ đồng có chất lượng cao.

• Tiếp địa bảo vệ an toàn cho thiết bị và con người: Yêu cầu điện trở tiếp đất không quá 10 Ohm. Có thể sử dụng các loại cọc thép mạ đồng hoặc thép mạ kẽm nóng.

• Tiếp địa cho hệ thống công nghệ, viễn thông: Yêu cầu điện trở tiếp đất rất nhỏ (thường dưới 1 Ohm) để đảm bảo tín hiệu hoạt động ổn định và không bị nhiễu.

c. Dựa vào chi phí đầu tư

• Ngân sách lớn: Ưu tiên cọc tiếp địa bằng đồng nguyên chất để có hiệu suất và độ bền tối đa.

• Ngân sách vừa phải: Cọc thép mạ đồng là lựa chọn tối ưu, cân bằng giữa chi phí và hiệu quả.

• Ngân sách thấp hoặc công trình tạm thời: Có thể sử dụng cọc thép mạ kẽm nóng.

Cách lắp cọc tiếp địa

Quy định và các bước thi công cọc tiếp địa

Việc thi công cọc tiếp địa cần tuân thủ các quy định và tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo hiệu quả và an toàn.

a. Tiêu chuẩn và quy định hiện hành

Tại Việt Nam, việc thi công tiếp địa tuân thủ các tiêu chuẩn như TCVN 9358:2012 (Lắp đặt hệ thống nối đất thiết bị công trình viễn thông và thiết bị công nghệ thông tin) và TCVN 9385:2012 (Chống sét cho nhà và công trình). Các tiêu chuẩn này quy định rõ về vật liệu, kích thước cọc, khoảng cách giữa các cọc và yêu cầu về điện trở suất.

b. Các bước thi công cơ bản

• Bước 1: Khảo sát và thiết kế: Khảo sát địa hình, đo điện trở suất đất để tính toán số lượng cọc, chiều dài và khoảng cách cần thiết.

• Bước 2: Đào hố và rãnh: Đào các rãnh ngầm để chôn cọc và các dây dẫn ngang. Độ sâu và kích thước rãnh phụ thuộc vào thiết kế.

• Bước 3: Đóng cọc: Đóng các cọc tiếp địa thẳng đứng xuống lòng đất. Khoảng cách giữa các cọc thường bằng ít nhất chiều dài cọc.

• Bước 4: Nối các cọc với nhau: Sử dụng cáp đồng trần hoặc thanh đồng để nối các đầu cọc lại với nhau. Các mối nối phải chắc chắn, bền và có độ dẫn điện tốt.

• Bước 5: Xử lý hóa chất (nếu cần): Với đất có điện trở suất cao, có thể rải hóa chất giảm điện trở đất xung quanh các cọc để tăng hiệu quả tiếp địa.

• Bước 6: Đo điện trở và hoàn thiện: Sau khi lắp đặt xong, đo lại điện trở của toàn hệ thống để kiểm tra xem đã đạt tiêu chuẩn chưa. Cuối cùng, lấp đất và hoàn thiện.

Hiểu và áp dụng đúng các kiến thức về cọc tiếp địa sẽ giúp bạn hoàn thiện hệ thống điện một cách an toàn và bền vững. Việc lựa chọn sản phẩm chất lượng từ một nhà cung cấp uy tín là bước cuối cùng và quan trọng nhất.

Với kinh nghiệm lâu năm trong ngành, Saigon Sinco tự hào cung cấp các giải pháp tiếp địa toàn diện, từ sản phẩm đến dịch vụ tư vấn. Chúng tôi cam kết mang đến những sản phẩm chất lượng, giúp mọi công trình của bạn đều đạt chuẩn an toàn cao nhất.
