Công suất định mức máy biến áp: Cách chọn và tính toán chuẩn

Công suất định mức của máy biến áp là giá trị thể hiện khả năng truyền tải điện năng liên tục mà không làm giảm hiệu suất hoặc gây quá tải cho thiết bị. Việc hiểu đúng khái niệm này giúp kỹ sư chọn máy phù hợp với nhu cầu sử dụng và đảm bảo an toàn trong vận hành. Trong bài viết này, Saigon Sinco sẽ hướng dẫn chi tiết cách tính, cách chọn như xác định tổng công suất phụ tải, áp dụng công thức... Và áp dụng đúng tiêu chuẩn công suất định mức để tối ưu hiệu quả thiết bị.

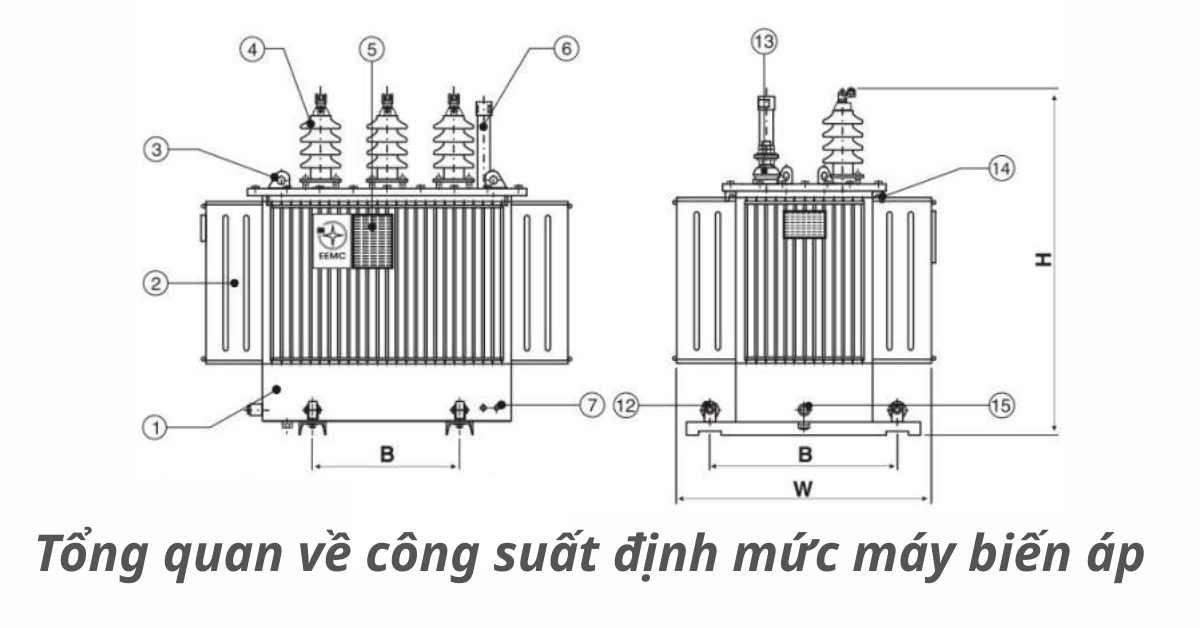

Tổng quan về công suất định mức máy biến áp

Công suất định mức của máy biến áp là khả năng mà máy có thể truyền tải năng lượng liên tục trong điều kiện nhiệt độ và môi trường cho phép. Thông thường, công suất này được tính bằng đơn vị kVA hoặc MVA, thể hiện tổng năng lượng mà máy có thể cung cấp mà không vượt quá giới hạn nhiệt của vật liệu cách điện.

Tổng quan về công suất định mức máy biến áp

Hiểu đúng công suất định mức giúp người dùng chọn thiết bị phù hợp với nhu cầu tải, tránh tổn thất điện năng và kéo dài tuổi thọ của máy biến áp.

Công thức và cách tính công suất định mức

Việc nắm vững cách tính công suất định mức của máy biến áp giúp kỹ sư xác định được thiết bị đáp ứng yêu cầu tải điện hay chưa. Mỗi loại máy biến áp có công thức tính khác nhau tùy theo cấu trúc pha.

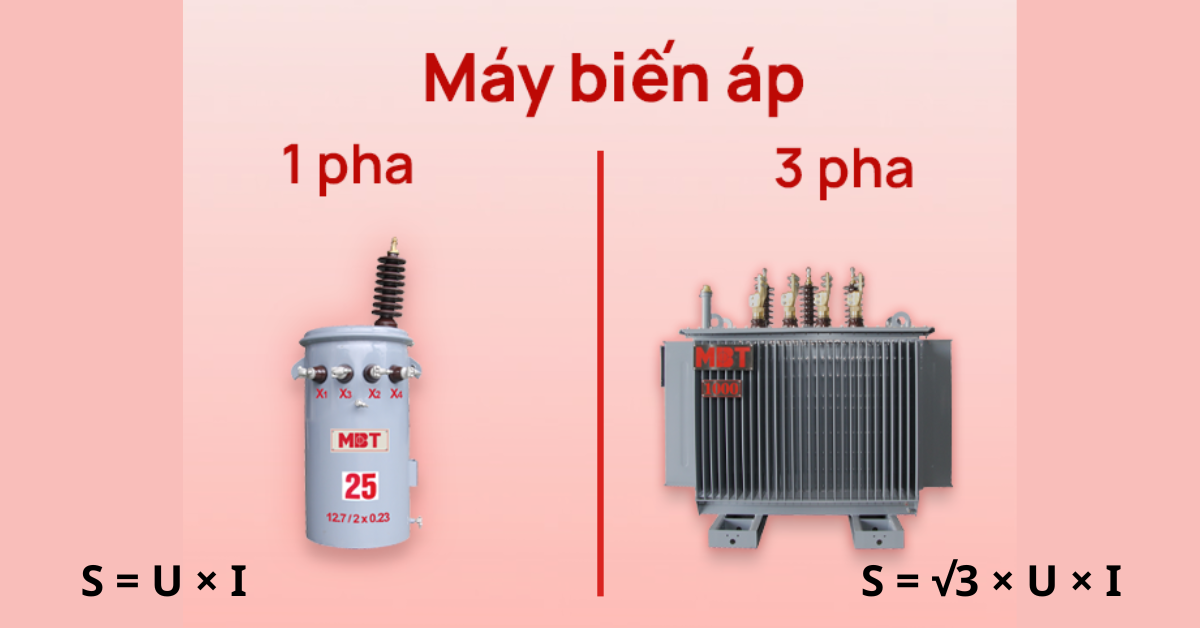

Công thức S = U × I (máy 1 pha và 3 pha)

Công thức S = U × I là cơ sở để xác định công suất biểu kiến của máy biến áp, giúp kỹ sư tính toán đúng khả năng chịu tải và lựa chọn thiết bị phù hợp cho từng hệ thống điện 1 pha hoặc 3 pha.

Công thức S = U × I (máy 1 pha và 3 pha)

• Máy biến áp 1 pha: Công thức tính công suất định mức là: S = U × I. Trong đó: S là công suất định mức (kVA), U là điện áp định mức (V), I là dòng điện định mức (A).

• Máy biến áp 3 pha: Công thức là: S = √3 × U × I. Đây là công thức chuẩn được sử dụng phổ biến trong thiết kế và tính toán tải điện ba pha.

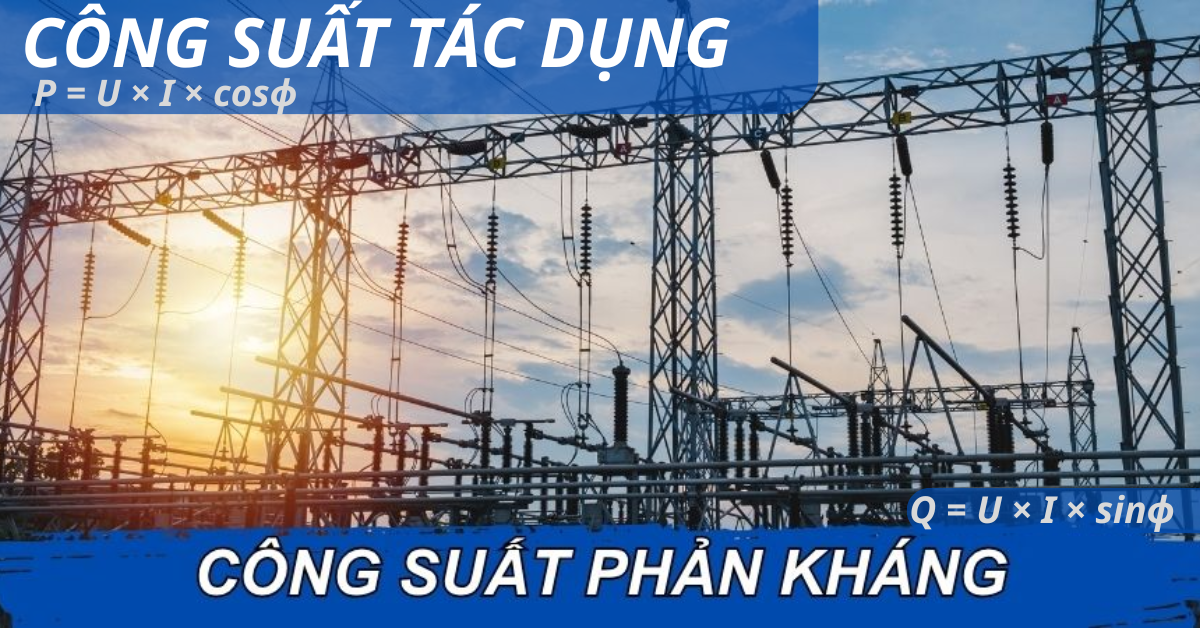

Công suất tác dụng và phản kháng: P = U × I × cosϕ, Q = U × I × sinϕ

Trong thực tế, ngoài công suất định mức S, người dùng còn quan tâm đến công suất tác dụng (P) và công suất phản kháng (Q):

Công suất tác dụng và phản kháng: P = U × I × cosϕ, Q = U × I × sinϕ

• P = U × I × cosϕ: Là phần công suất thực được sử dụng để sinh công.

• Q = U × I × sinϕ: Là phần công suất không sinh công nhưng cần thiết để duy trì từ trường trong thiết bị.

Nhận biết rõ hai thành phần này giúp xác định hiệu suất làm việc thực tế của máy và tính toán phù hợp với công suất định mức.

Ví dụ tính nhanh cho máy biến áp 3 pha

Giả sử một máy biến áp 3 pha có điện áp 380V và dòng điện định mức 200A. Khi đó: S = √3 × 380 × 200 = 131,56 kVA Như vậy, công suất định mức của máy biến áp trong ví dụ này là khoảng 132 kVA.

Việc áp dụng công thức giúp người kỹ sư lựa chọn đúng công suất phù hợp với tải thực tế, đảm bảo vận hành ổn định và tiết kiệm năng lượng.

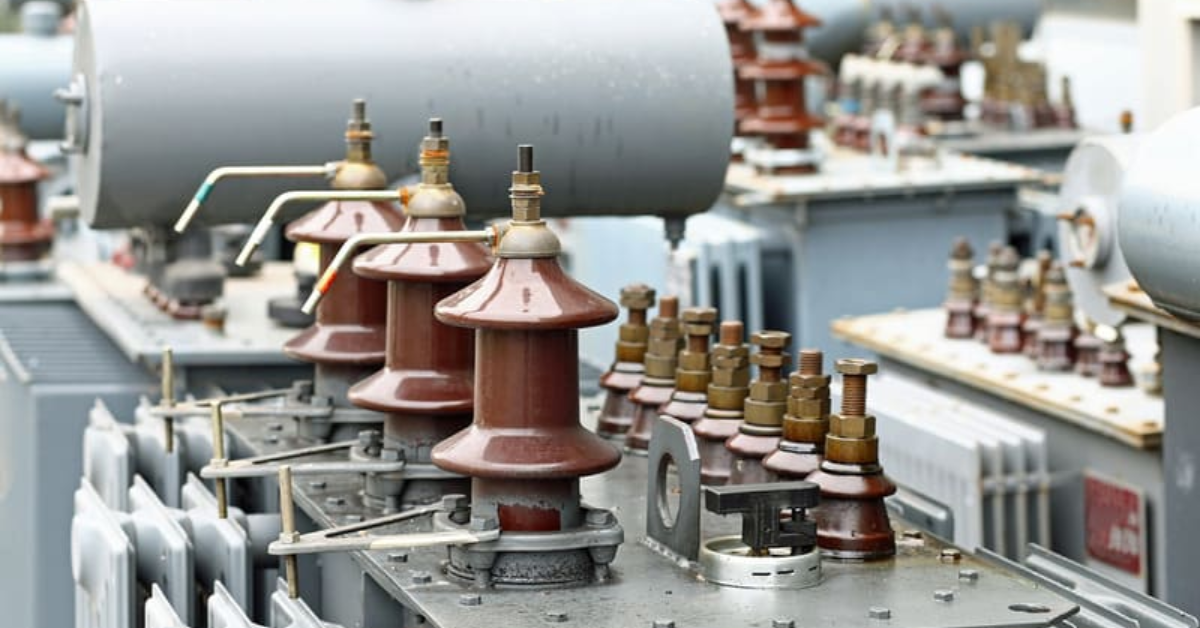

Cách chọn máy biến áp theo công suất định mức

Lựa chọn máy biến áp theo công suất định mức đúng cách giúp hệ thống điện hoạt động an toàn, tránh tình trạng quá tải hoặc lãng phí. Quy trình chọn máy thường bao gồm 4 bước cơ bản.

Cách chọn máy biến áp theo công suất định mức

Bước 1: Xác định tổng công suất phụ tải

Tổng công suất phụ tải là tổng công suất của tất cả thiết bị điện sẽ đấu nối vào máy biến áp. Việc xác định chính xác tổng tải giúp tính được công suất định mức của máy biến áp phù hợp, tránh chọn thiết bị quá lớn hoặc quá nhỏ.

Bước 1: Xác định tổng công suất phụ tải

Bước 2: Áp dụng công thức chọn

Áp dụng công thức chọn là giai đoạn quan trọng giúp xác định chính xác công suất máy biến áp cần dùng, dựa trên tổng công suất tải, hệ số công suất và dự phòng, đảm bảo vận hành ổn định, an toàn và tiết kiệm điện năng.

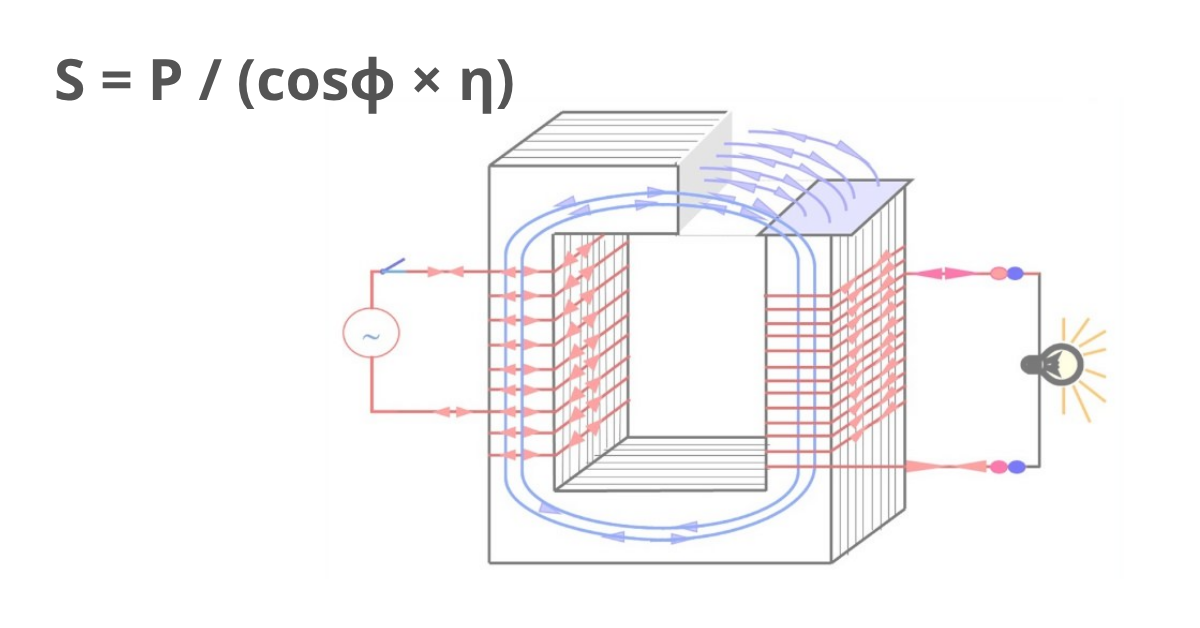

Sau khi có tổng công suất phụ tải, tính công suất định mức cần thiết của máy biến áp theo công thức: S = P / (cosϕ × η).

Bước 2: Áp dụng công thức chọn

Trong đó:

• S là công suất định mức máy biến áp (kVA)

• P là tổng công suất phụ tải (kW)

• cosϕ là hệ số công suất trung bình (thường từ 0.8 đến 0.9)

• η là hiệu suất máy biến áp (thường 0.95 đến 0.98)

Công thức này giúp tính ra giá trị chính xác để chọn máy có công suất định mức phù hợp nhất.

Bước 3: Chọn dãy công suất định mức chuẩn theo TCVN 6306-1:2006

Theo tiêu chuẩn Việt Nam TCVN 6306-1: 2006, các mức công suất định mức phổ biến gồm: 25, 50, 100, 160, 250, 400, 630, 1000, 1600, 2500 kVA. Chọn máy có công suất gần hoặc cao hơn một mức so với công suất tính toán để đảm bảo dự phòng cho phụ tải tăng trong tương lai.

Bước 3: Chọn dãy công suất định mức chuẩn theo TCVN 6306-1:2006

Bước 4: Tuân theo các quy tắc lựa chọn

Khi lựa chọn máy biến áp, cần lưu ý:

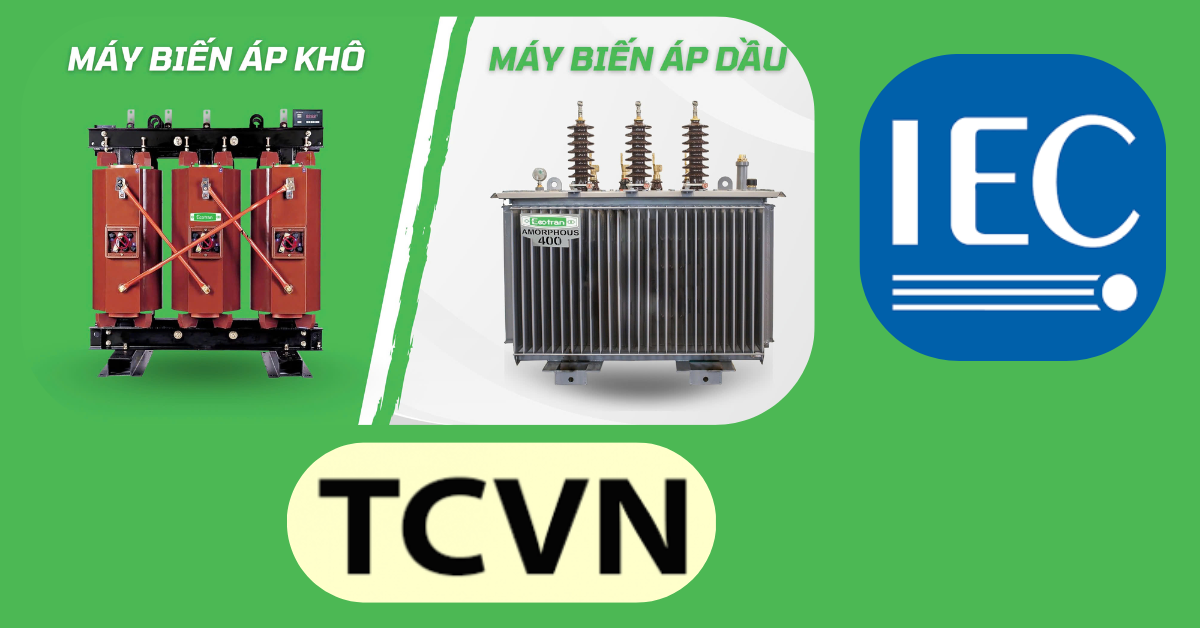

• Chọn đúng loại máy biến áp khô hoặc máy biến áp dầu tùy môi trường lắp đặt.

• Ưu tiên hiệu suất cao, tổn hao thấp, đạt tiêu chuẩn TCVN và IEC.

• Đảm bảo hệ số dự phòng 10 đến 20% so với tải thực tế.

Tuân thủ quy tắc này giúp tối ưu chi phí đầu tư và vận hành lâu dài.

Bước 4: Tuân theo các quy tắc lựa chọn

Những chú ý khi tính toán và lựa chọn các công suất của máy biến áp

Khi tính toán công suất định mức của máy biến áp, việc đánh giá tổng tải và điều kiện vận hành giúp đảm bảo thiết bị hoạt động ổn định, tiết kiệm năng lượng và duy trì tuổi thọ lâu dài.

• Cần kiểm tra kỹ điều kiện môi trường, nhiệt độ làm việc và khả năng tản nhiệt của máy. Máy hoạt động trong môi trường nhiệt độ cao cần có công suất dư để tránh quá tải.

• Ngoài ra, nên kiểm tra định kỳ thông số kỹ thuật, bảo dưỡng và đo điện trở cuộn dây để duy trì hiệu suất ổn định.

• Chọn nhà cung cấp uy tín như Saigon Sinco giúp đảm bảo máy biến áp đạt chuẩn kỹ thuật, vận hành bền bỉ và tiết kiệm điện năng.

Công suất định mức của máy biến áp là thông số quan trọng quyết định khả năng chịu tải và hiệu quả vận hành của thiết bị. Hiểu và áp dụng đúng công thức tính, lựa chọn công suất phù hợp giúp hệ thống điện hoạt động ổn định và tiết kiệm. Nếu bạn cần tư vấn hoặc chọn mua máy biến áp có công suất định mức chuẩn kỹ thuật, hãy liên hệ Saigon Sinco để được hỗ trợ chi tiết và nhận giải pháp tối ưu cho công trình của bạn.
