Công tơ điện 1 pha là gì? Cấu tạo, nguyên lý và ưu điểm nổi bật

Công tơ điện 1 pha là thiết bị đo lường lượng điện năng tiêu thụ trong hệ thống điện xoay chiều 1 pha, phổ biến nhất tại các hộ gia đình và văn phòng nhỏ. Việc hiểu rõ cấu tạo, sơ đồ đấu nối và cách tính chỉ số trên thiết bị này là rất quan trọng để đảm bảo hệ thống vận hành ổn định và minh bạch về chi phí. Trong bài viết này, Saigon Sinco sẽ chia sẻ từ A-Z những kiến thức chuyên ngành dễ hiểu nhất, giúp bạn nắm trọn cách vận hành và kiểm tra thiết bị này một cách chuyên nghiệp.

Công tơ điện tử 1 pha là gì?

Công tơ điện tử 1 pha là thiết bị đo lường điện năng cải tiến, sử dụng các linh kiện điện tử và mạch vi xử lý để xác định lượng điện tiêu thụ trong lưới điện xoay chiều 1 pha (thường là 220V). Khác với dòng công tơ cơ truyền thống sử dụng đĩa nhôm quay, công tơ điện tử hoạt động dựa trên các thuật toán số hóa.

Thiết bị này ghi lại dữ liệu về điện năng (kWh) và hiển thị trực tiếp lên màn hình LCD. Hiện nay, công tơ điện tử 1 pha được ưu tiên lắp đặt nhờ độ chính xác cao, khả năng chống can thiệp từ trường và tích hợp các tính năng thông minh như đọc dữ liệu từ xa (AMR) hay giám sát chất lượng điện năng.

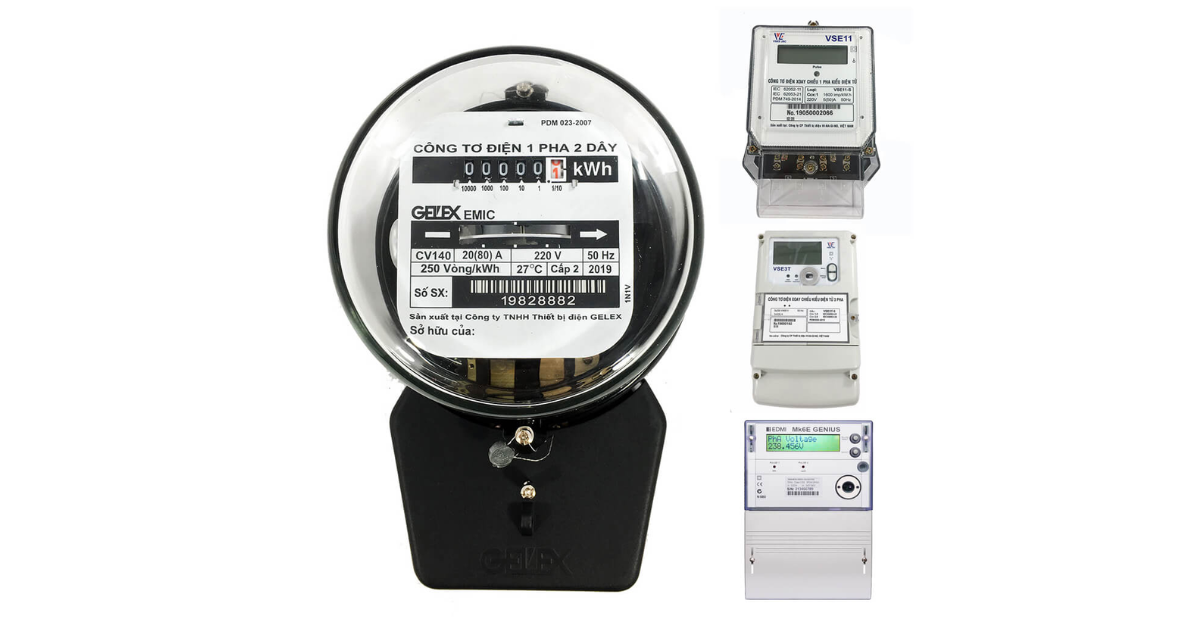

Công tơ điện tử 1 pha là gì?

Cấu tạo của công tơ điện tử 1 pha

Để đảm bảo khả năng đo lường chính xác và độ bền cao, cấu tạo của một chiếc công tơ điện tử 1 pha bao gồm các bộ phận chính sau:

• Bộ phận đo lường (mạch áp và mạch dòng): Đây là đầu vào của thiết bị. Mạch áp tiếp nhận điện áp nguồn, trong khi mạch dòng sử dụng các cảm biến dòng điện (thường là điện trở Shunt hoặc biến dòng CT) để lấy tín hiệu từ tải tiêu thụ.

• Chip xử lý đo lường (DSP): Thành phần trung tâm có nhiệm vụ tính toán các giá trị công suất tức thời dựa trên tín hiệu dòng và áp đã thu thập được.

• Bộ vi xử lý (MCU): Quản lý dữ liệu, điều khiển việc lưu trữ vào bộ nhớ và xuất dữ liệu ra màn hình hiển thị.

• Màn hình hiển thị (LCD): Hiển thị các thông số như điện năng tổng (kWh), điện áp (V), dòng điện (A) và các mã lỗi nếu có.

• Cổng giao tiếp: Các module như RS-485, Pulse Output hoặc sóng RF/PLC giúp truyền dữ liệu về hệ thống máy chủ của đơn vị quản lý điện lực.

• Vỏ công tơ: Làm từ nhựa PC (Polycarbonate) có khả năng cách điện, chịu nhiệt và chống va đập tốt.

Cấu tạo của công tơ điện tử 1 pha

Nguyên lý hoạt động của công tơ điện 1 pha

Nguyên lý hoạt động của công tơ điện 1 pha (loại điện tử) dựa trên quá trình số hóa tín hiệu điện năng. Cụ thể quy trình vận hành diễn ra như sau:

• Lấy mẫu tín hiệu: Khi dòng điện chạy qua thiết bị, các cảm biến sẽ liên tục lấy mẫu các giá trị của điện áp (U) và cường độ dòng điện (I).

• Chuyển đổi dữ liệu: Các tín hiệu tương tự (Analog) này được đưa vào bộ chuyển đổi A/D để biến thành tín hiệu số.

• Tính toán công suất: Bộ vi xử lý thực hiện phép tính nhân các giá trị số giữa dòng điện và điện áp để ra công suất tức thời (P = U \cdot I \cdot \cos \phi). Sau đó, công suất này được tích phân theo thời gian để tính ra tổng điện năng tiêu thụ (kWh).

• Lưu trữ và Hiển thị: Dữ liệu điện năng được ghi lại trong bộ nhớ EEPROM (không mất dữ liệu khi cúp điện) và xuất ra màn hình LCD để người dùng theo dõi.

Đối với dòng công tơ cơ, nguyên lý này dựa trên hiện tượng cảm ứng điện từ: Dòng điện tạo ra các luồng từ thông làm quay đĩa nhôm, từ đó tác động lên hệ thống bánh răng để nhảy số cơ học.

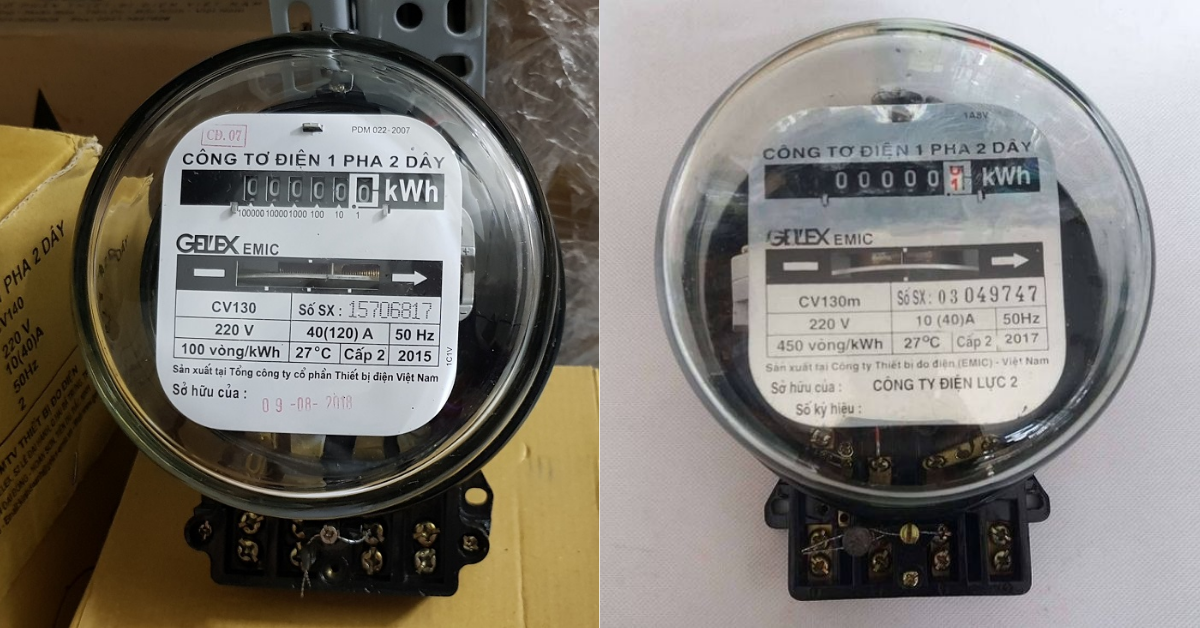

Nguyên lý hoạt động của công tơ điện 1 pha

Ưu điểm của công tơ điện tử 1 pha

So với các dòng công tơ cơ khí cũ, công tơ điện tử 1 pha sở hữu nhiều cải tiến vượt bậc về công nghệ xử lý tín hiệu. Những ưu điểm này không chỉ giúp đơn vị quản lý vận hành tốt hơn mà còn mang lại sự minh bạch tối đa cho người sử dụng điện.

Ưu điểm của công tơ điện tử 1 pha

Đo lường chỉ số điện tự động

Một trong những bước tiến lớn nhất của công tơ điện tử là khả năng tự động hóa việc thu thập dữ liệu. Thiết bị được tích hợp các module truyền thông (như RF, PLC hoặc GPRS), cho phép truyền chỉ số điện tiêu thụ về trung tâm điều hành mà không cần nhân viên ghi điện phải đến tận nhà. Điều này giúp loại bỏ hoàn toàn các sai sót do yếu tố con người trong quá trình ghi chép thủ công và đảm bảo tính thời điểm chính xác tuyệt đối.

Giảm tình trạng sai số điện

Công tơ điện tử 1 pha hoạt động dựa trên các linh kiện bán dẫn và mạch vi xử lý, do đó nó không có các bộ phận chuyển động cơ học (như đĩa nhôm hay bánh răng). Điều này giúp thiết bị loại bỏ được lực ma sát – nguyên nhân chính gây ra sai số ở công tơ cơ sau một thời gian dài sử dụng. Sai số của công tơ điện tử thường rất thấp, đạt cấp chính xác 1.0 hoặc 0.5, đảm bảo tính toán đúng lượng điện năng dù là ở mức tải nhỏ nhất.

Chống gian lận điện

Các dòng công tơ điện tử hiện đại được thiết kế với các thuật toán bảo mật cao và cảm biến chống can thiệp. Thiết bị có khả năng phát hiện các hành vi gian lận điện phổ biến như: đảo cực tính, nối tắt mạch dòng, hoặc tác động từ trường mạnh từ bên ngoài. Khi phát hiện sự cố hoặc có dấu hiệu can thiệp bất hợp pháp vào cấu trúc mạch điện, công tơ sẽ tự động ghi lại nhật ký lỗi (log) hoặc gửi cảnh báo trực tiếp về hệ thống quản lý để xử lý kịp thời.

Dễ dàng quản lý

Với màn hình hiển thị LCD đa thông số, người dùng và đơn vị quản lý có thể dễ dàng theo dõi không chỉ số điện tổng (kWh) mà còn nhiều thông số hữu ích khác như:

• Điện áp (V) hiện tại của lưới điện.

• Dòng điện (A) đang sử dụng.

• Công suất tiêu thụ tức thời (W).

• Biểu đồ phụ tải theo thời gian thực.

Việc nắm bắt các thông số này giúp người dùng điều chỉnh hành vi sử dụng điện tiết kiệm hơn, đồng thời giúp các đơn vị lắp đặt dễ dàng bảo trì, giám sát chất lượng điện năng của hệ thống.

Mua công tơ điện tử 1 pha ở đâu uy tín?

Thị trường thiết bị điện hiện nay rất đa dạng, tuy nhiên để chọn mua được công tơ điện tử 1 pha đạt chuẩn đo lường của Tổng cục Tiêu chuẩn Đo lường Chất lượng không phải là điều dễ dàng. Việc mua nhầm hàng kém chất lượng, chưa qua kiểm định không chỉ gây sai số lớn mà còn tiềm ẩn nguy cơ chập cháy cho hệ thống điện gia đình.

Saigon Sinco tự hào là đơn vị uy tín chuyên cung cấp các giải pháp đo lường điện năng hàng đầu. Khi chọn mua công tơ điện tại đây, quý khách hàng hoàn toàn yên tâm bởi:

• Sản phẩm chính hãng 100%: Tất cả công tơ điện tử 1 pha đều có đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chất lượng (CQ).

• Đã qua kiểm định: Thiết bị được phê duyệt mẫu và kiểm định nghiêm ngặt bởi các cơ quan chức năng có thẩm quyền trước khi đến tay người dùng.

• Độ bền vượt trội: Vỏ thiết bị làm bằng nhựa chống cháy, linh kiện điện tử cao cấp giúp sản phẩm vận hành ổn định trong điều kiện thời tiết khắc nghiệt tại Việt Nam.

• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ thuật viên của Saigon Sinco không chỉ bán hàng mà còn tư vấn chi tiết về sơ đồ đấu nối, cách cài đặt và bảo dưỡng thiết bị chuẩn xác nhất.

Nếu bạn đang tìm kiếm một giải pháp kiểm soát điện năng minh bạch và bền bỉ cho công trình của mình, Saigon Sinco chính là điểm đến tin cậy.

Mua công tơ điện tử 1 pha ở đâu uy tín?

Hy vọng những chia sẻ chuyên ngành trên đã giúp bạn hiểu rõ hơn về công tơ điện 1 pha và cách vận hành của thiết bị này trong gia đình. Việc lựa chọn một thiết bị đo lường chuẩn xác không chỉ giúp minh bạch hóa hóa đơn tiền điện mà còn đảm bảo an toàn tuyệt đối cho hệ thống điện. Nếu bạn đang cần tư vấn kỹ thuật hoặc tìm kiếm giải pháp đo lường tin cậy, đừng ngần ngại liên hệ với đội ngũ chuyên gia của Saigon Sinco để được hỗ trợ tận tình.
