Công tơ điện 2 pha là gì? Nguyên lý hoạt động và ứng dụng phổ biến

Trong thực tế thi công lưới điện, nhiều khu vực sử dụng hệ thống 2 dây nóng (không dùng dây trung tính) để cấp nguồn cho các thiết bị công suất lớn, dẫn đến nhu cầu lắp đặt công tơ điện 2 pha. Đây là dòng thiết bị đo lường chuyên dụng, đòi hỏi tính chính xác cao về mặt kỹ thuật để tránh sai số và đảm bảo an toàn vận hành. Bài viết này, Saigon Sinco sẽ đi sâu vào cấu tạo, nguyên lý hoạt động và những lưu ý quan trọng khi chọn mua loại công tơ đặc biệt này để bạn hoàn toàn yên tâm khi quản lý hệ thống điện của mình.

Công tơ điện tử 2 pha là gì?

Công tơ điện tử 2 pha là thiết bị đo lường điện năng chuyên dụng cho hệ thống điện sử dụng 2 dây pha (2 dây nóng) thay vì 1 dây nóng 1 dây lạnh như lưới điện dân dụng thông thường. Loại công tơ này thường xuất hiện trong các hệ thống điện 3 pha nhưng chỉ tách ra 2 pha để sử dụng cho các thiết bị công suất lớn, hoặc tại các khu vực trạm biến áp có sơ đồ đấu nối đặc thù.

Khác với các dòng công tơ 1 pha phổ biến, công tơ 2 pha điện tử được thiết kế để đo tổng công suất tiêu thụ trên cả hai dây dẫn đang có điện áp cao. Thiết bị sử dụng các cảm biến dòng hiện đại và mạch vi xử lý để tổng hợp dữ liệu, giúp hiển thị chỉ số kWh chính xác tuyệt đối trên màn hình LCD, ngay cả khi dòng tải trên hai pha không cân bằng.

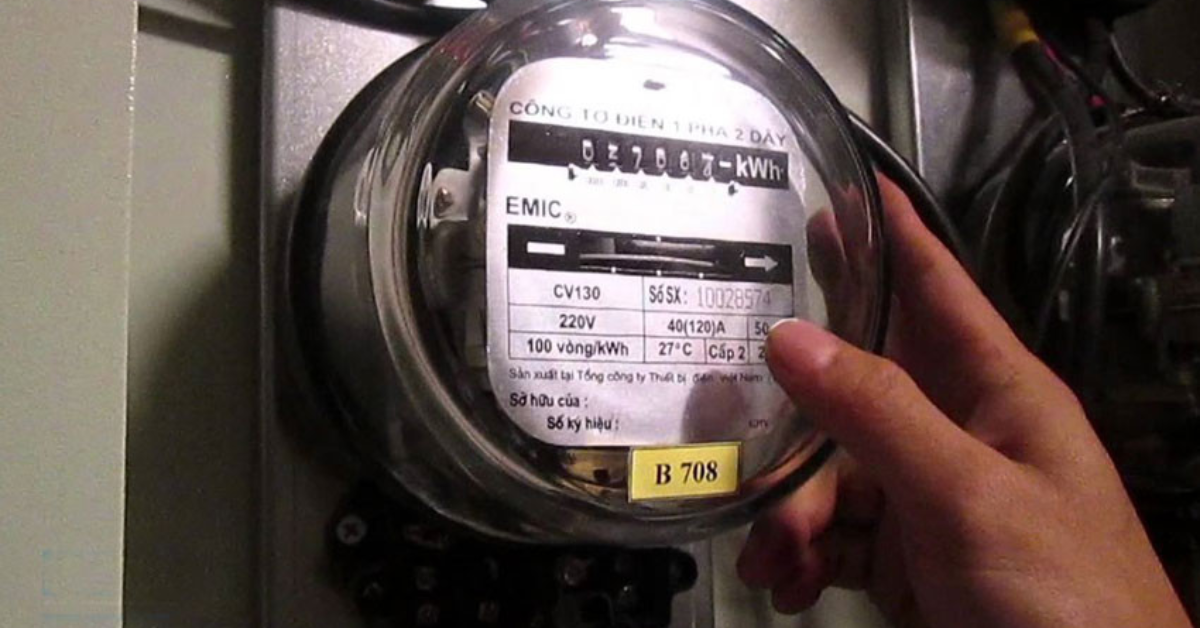

Công tơ điện tử 2 pha là gì?

Nguyên lý hoạt động của công tơ điện 2 pha

Nguyên lý hoạt động của công tơ điện 2 pha dựa trên việc tính toán tổng công suất tức thời của cả hai đường dây nóng chạy qua thiết bị. Quy trình vận hành kỹ thuật diễn ra như sau:

• Thu thập tín hiệu song song: Khi dòng điện chạy qua, hai bộ cảm biến dòng điện (CT) và mạch đo áp sẽ lấy mẫu tín hiệu từ cả hai dây pha (L_1 và L_2).

• Số hóa và nhân tích phân: Các tín hiệu điện áp (U) và dòng điện (I) từ mỗi pha được đưa vào bộ xử lý trung tâm. Tại đây, thiết bị thực hiện phép tính công suất cho từng pha riêng biệt theo công thức P = U \cdot I \cdot \cos \phi.

• Tổng hợp điện năng: Tổng công suất của cả hai pha sẽ được tích phân theo thời gian thực để chuyển đổi thành năng lượng điện tiêu thụ (kWh). Điểm khác biệt lớn nhất là công tơ 2 pha có khả năng cộng dồn chỉ số từ cả hai nguồn cấp mà không bị triệt tiêu hay gây sai lệch số liệu.

• Lưu trữ dữ liệu: Toàn bộ chỉ số điện năng và các thông số vận hành (như điện áp mỗi pha, dòng điện tải) sẽ được lưu vào bộ nhớ EEPROM chống xóa và hiển thị trực quan để người dùng theo dõi.

Nhờ cơ chế này, công tơ điện 2 pha đảm bảo tính minh bạch tuyệt đối, loại bỏ tình trạng thất thoát điện năng trong các hệ thống điện đặc thù mà các dòng công tơ 1 pha thông thường không thể đáp ứng được.

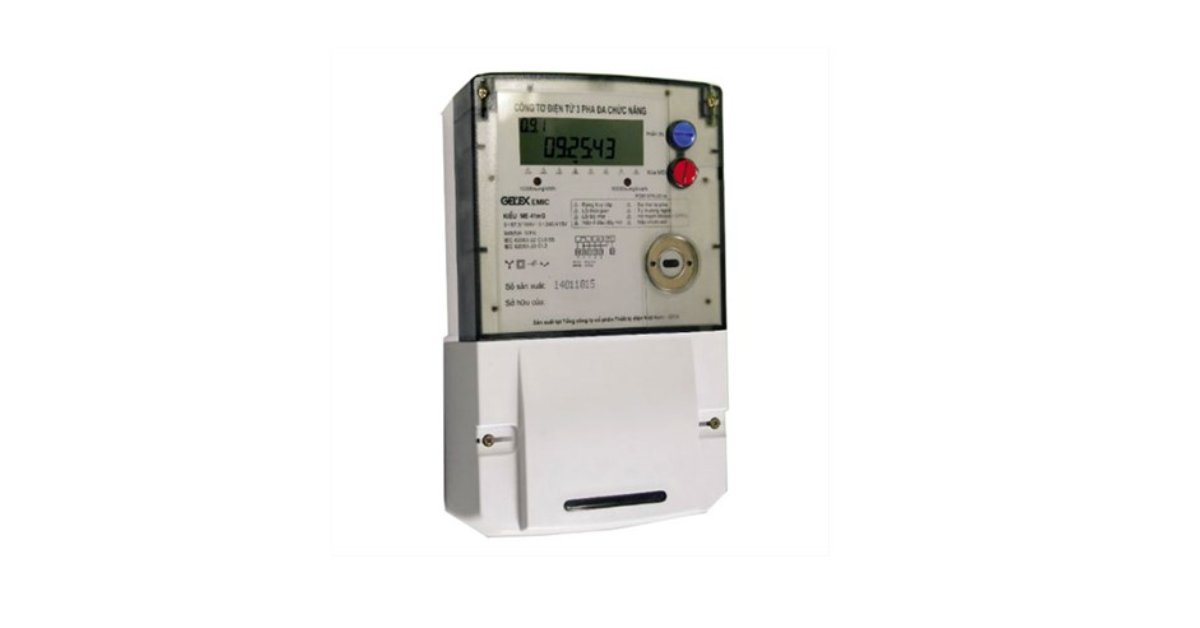

Nguyên lý hoạt động của công tơ điện 2 pha

Công tơ điện 2 pha sử dụng trường hợp nào?

Khác với các dòng công tơ dân dụng 1 pha hay công tơ công nghiệp 3 pha phổ biến, công tơ điện 2 pha (loại sử dụng 2 dây nóng) là thiết bị đo lường có tính đặc thù cao. Thiết bị này được lắp đặt trong các hệ thống điện không sử dụng dây trung tính hoặc tận dụng nguồn cấp từ trạm biến áp có sơ đồ đấu nối đặc biệt.

Việc sử dụng đúng loại công tơ này giúp đảm bảo tính toán chính xác lượng điện tiêu thụ cho các thiết bị chạy áp 220V nhưng lấy nguồn từ 2 pha lửa.

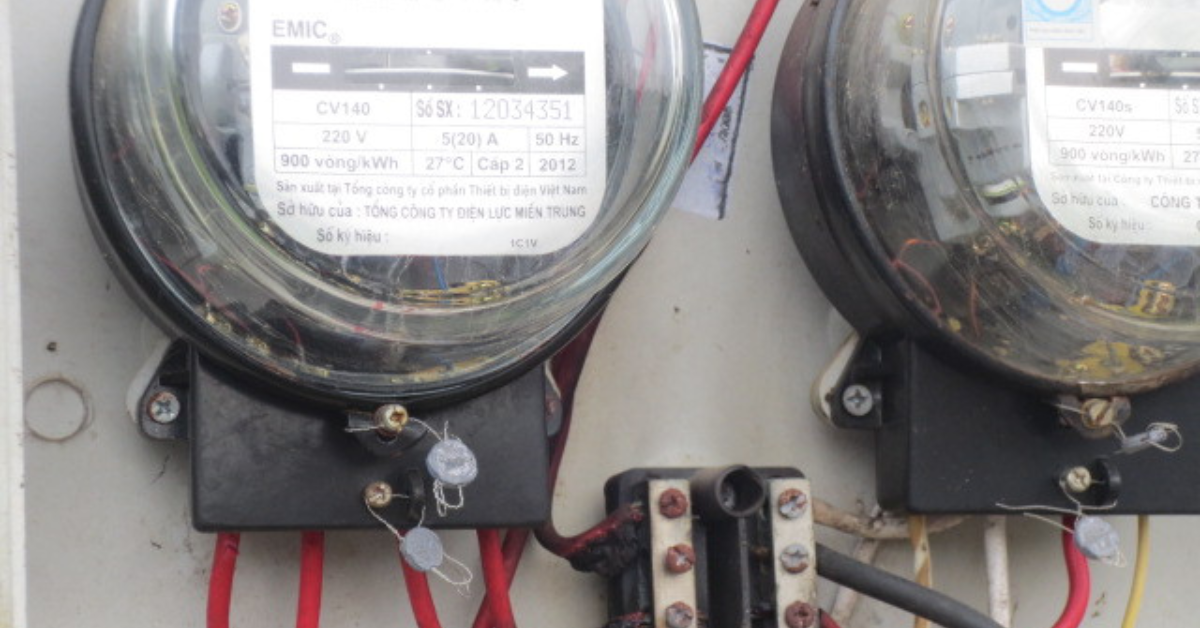

Công tơ điện 2 pha sử dụng trường hợp nào?

Ứng dụng trong sản xuất quy mô nhỏ

Tại các xưởng sản xuất cơ khí, may mặc hoặc xưởng gỗ quy mô gia đình, nhiều máy móc công nghiệp nhẹ (như máy nén khí, máy hàn, máy cắt) được thiết kế để vận hành tối ưu trên nguồn điện 2 pha lửa. Trong trường hợp này, việc sử dụng công tơ điện 2 pha giúp chủ xưởng tách bạch được lượng điện năng tiêu thụ của máy móc sản xuất với hệ thống chiếu sáng sinh hoạt, từ đó dễ dàng kiểm soát chi phí vận hành.

Ứng dụng trong kinh doanh – dịch vụ

Tại các tòa nhà cao tầng hoặc trung tâm thương mại sử dụng hệ thống điện 3 pha, việc tách lẻ 2 pha nóng để cấp cho các hộ kinh doanh dịch vụ riêng biệt (như quán cafe, cửa hàng tiện lợi) là giải pháp kỹ thuật thường thấy. Công tơ điện 2 pha giúp đơn vị quản lý đo lường chuẩn xác điện năng mà không cần phải cân pha quá phức tạp như khi dùng công tơ 3 pha, đồng thời vẫn đảm bảo tính minh bạch cho khách thuê mặt bằng.

Khi nào không nên dùng công tơ điện 2 pha?

Dù có ưu điểm trong các hệ thống đặc thù, nhưng bạn không nên sử dụng công tơ điện 2 pha trong các trường hợp sau:

• Hệ thống điện dân dụng thông thường: Nếu lưới điện nhà bạn là 1 dây nóng 1 dây lạnh (220V chuẩn), việc dùng công tơ 2 pha sẽ dẫn đến sai số đo lường và lãng phí chi phí đầu tư thiết bị.

• Tải 3 pha cân bằng: Với các động cơ 3 pha lớn, việc dùng công tơ 2 pha không thể đo lường tổng điện năng tiêu thụ, dễ gây cháy nổ thiết bị đo do quá tải hoặc lệch pha nghiêm trọng.

• Khu vực yêu cầu an toàn trung tính: Ở những nơi bắt buộc phải có dây trung tính để bảo vệ chống giật, việc đấu nối 2 dây nóng qua công tơ 2 pha cần được tính toán kỹ lưỡng về mặt kỹ thuật an toàn điện.

Câu hỏi thường gặp

Trong quá trình tư vấn kỹ thuật, Saigon Sinco nhận được rất nhiều thắc mắc về tính tương thích và công dụng của dòng công tơ đặc thù này. Dưới đây là những giải đáp chi tiết nhất:

Câu hỏi thường gặp

Công tơ điện tử 2 pha có giống công tơ 1 pha không?

Về hình dáng bên ngoài, hai loại này có thể khá giống nhau, nhưng về bản chất kỹ thuật thì hoàn toàn khác biệt.

• Công tơ 1 pha: Thiết kế để đo dòng điện chạy qua 1 dây nóng và 1 dây trung tính (dây lạnh).

• Công tơ 2 pha: Thiết kế để đo dòng điện chạy qua 2 dây nóng (2 pha lửa).

Nếu bạn lấy công tơ 1 pha thông thường để lắp cho hệ thống 2 dây nóng, thiết bị sẽ không đo chính xác hoặc có thể gây chập cháy mạch đo áp bên trong do sự chênh lệch điện áp giữa các pha.

Công tơ 2 pha có dùng được cho điện 3 pha không?

Câu trả lời là Có, nhưng chỉ dùng để đo cho một phần phụ tải.

Bạn có thể trích 2 pha từ hệ thống điện 3 pha 4 dây để cấp cho một cụm thiết bị cụ thể và dùng công tơ 2 pha để đo lường riêng phần đó. Tuy nhiên, công tơ 2 pha không thể thay thế cho công tơ 3 pha để đo tổng điện năng của một động cơ 3 pha hoặc toàn bộ hệ thống sản xuất lớn. Việc dùng sai thiết bị đo trong trường hợp này sẽ làm mất cân bằng pha và khiến số liệu đo lường bị sai lệch hoàn toàn.

Công tơ điện tử 2 pha đo được những thông số gì?

Nhờ tích hợp chip xử lý thông minh, công tơ điện tử 2 pha hiện nay không chỉ dừng lại ở việc đếm số điện. Các dòng sản phẩm tại Saigon Sinco cho phép bạn theo dõi đa thông số trên màn hình LCD bao gồm:

• Điện năng tổng (kWh): Chỉ số chính để tính tiền điện.

• Điện áp tức thời (V): Theo dõi độ ổn định của cả hai pha lửa.

• Cường độ dòng điện (A): Kiểm tra mức tải đang chạy trên từng dây dẫn.

• Công suất tiêu thụ (kW/W): Biết được các thiết bị đang tiêu tốn bao nhiêu điện năng tại thời điểm hiện tại.

• Hệ số công suất (cos/phi): Đánh giá hiệu suất sử dụng điện của hệ thống máy móc.

Hy vọng những chia sẻ chuyên sâu trên đã giúp bạn có cái nhìn rõ nét về công tơ điện 2 pha một thiết bị đo lường mang tính đặc thù cao. Việc nắm vững nguyên lý và ứng dụng của thiết bị này là cách tốt nhất để bạn tối ưu hóa hiệu suất vận hành và đảm bảo an toàn cho hệ thống điện. Nếu bạn còn bất kỳ thắc mắc nào về cách lắp đặt hay lựa chọn thiết bị phù hợp, hãy liên hệ ngay với Saigon Sinco để được tư vấn chuyên nghiệp nhất.
