Công tơ điện 3 pha là gì? Nguyên lý và cách lựa chọn phù hợp

Trong các nhà xưởng và tòa nhà, công tơ điện 3 pha là thiết bị then chốt để kiểm soát lượng điện năng tiêu thụ lớn mỗi ngày. Khác với loại dùng cho gia đình, thiết bị này đòi hỏi độ chính xác tuyệt đối và khả năng chịu tải cao để hệ thống vận hành an toàn. Trong bài viết này, Saigon Sinco sẽ phân tích chi tiết về cấu tạo, sơ đồ đấu nối cùng những lưu ý kỹ thuật, giúp bạn dễ dàng chọn lựa thiết bị đo lường chuẩn xác nhất cho công trình.

Công tơ điện tử 3 pha là gì?

Công tơ điện tử 3 pha là thiết bị đo lường điện năng chuyên dụng cho các hệ thống điện công suất lớn, thường thấy trong sản xuất công nghiệp, tòa nhà thương mại hoặc các hộ kinh doanh sử dụng thiết bị 3 pha. Thay vì sử dụng đĩa nhôm quay như các dòng công tơ cơ cũ, loại điện tử sử dụng các linh kiện bán dẫn và vi mạch để ghi nhận dữ liệu điện năng tiêu thụ.

Thiết bị này không chỉ đo tổng số điện (kWh) mà còn có khả năng đo lường đa thông số như công suất phản kháng, hệ số công suất (\cos \phi), dòng điện, điện áp và tần số của từng pha riêng biệt. Các dòng công tơ 3 pha điện tử được ưa chuộng nhờ độ chính xác cực cao (Cấp 1.0 hoặc 0.5), khả năng chống từ trường và tích hợp tính năng đọc chỉ số từ xa giúp việc quản lý điện năng trở nên đơn giản và minh bạch.

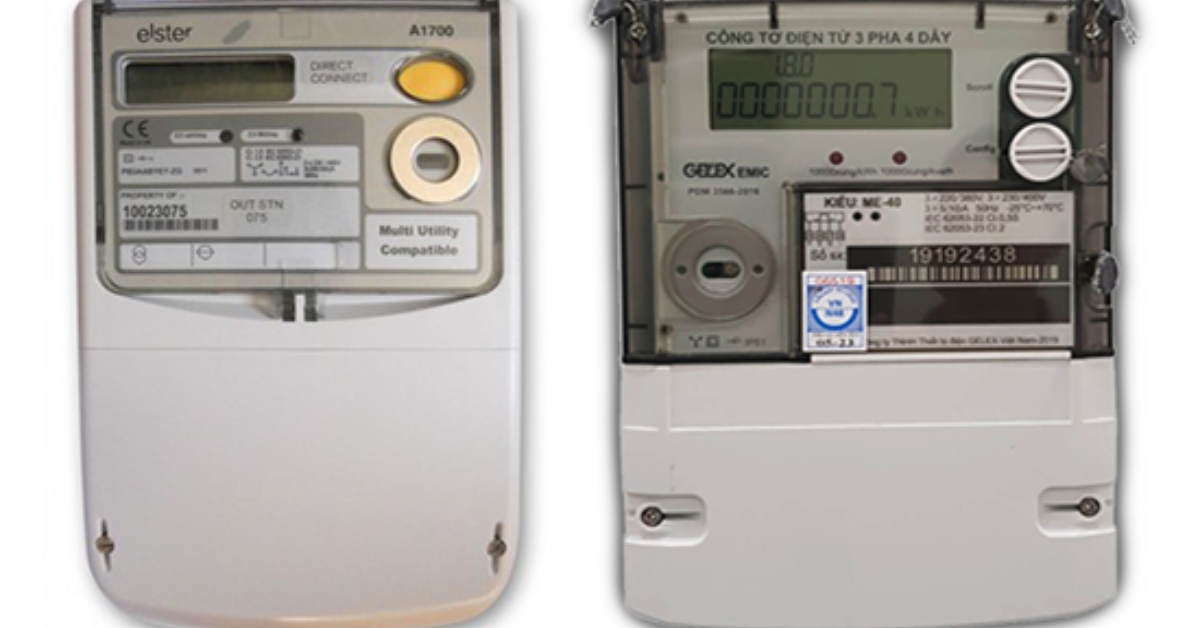

Công tơ điện tử 3 pha là gì?

Nguyên lý hoạt động của công tơ điện 3 pha

Về cơ bản, nguyên lý hoạt động của công tơ điện 3 pha dựa trên việc lấy mẫu và tổng hợp năng lượng tiêu thụ trên cả 3 pha dây nóng (L_1, L_2, L_3). Quy trình vận hành kỹ thuật được thực hiện qua các bước sau:

• Tiếp nhận tín hiệu đầu vào: Khi dòng điện chạy qua tải, các cảm biến dòng (biến dòng CT nội bộ) và mạch đo áp sẽ lấy mẫu tín hiệu tương tự từ cả 3 pha.

• Xử lý và Số hóa: Bộ chuyển đổi A/D bên trong công tơ sẽ biến các tín hiệu dòng điện và điện áp này thành dữ liệu số. Chip xử lý trung tâm (DSP) sau đó thực hiện phép nhân các giá trị tức thời của điện áp (U) và dòng điện (I) của từng pha theo thời gian thực.

• Tổng hợp công suất: Tổng điện năng tiêu thụ được tính bằng tổng công suất của 3 pha cộng lại:

$$P_{\text{tổng}} = P_1 + P_2 + P_3$$

• Đối với các dòng công tơ điện tử hiện đại, thiết bị còn tính toán được cả công suất biểu kiến (S) và công suất phản kháng (Q) để hỗ trợ theo dõi chất lượng lưới điện.

• Lưu trữ và Hiển thị: Các thông số sau khi tính toán sẽ được lưu trữ vào bộ nhớ không bay hơi (EEPROM) và hiển thị trực tiếp lên màn hình LCD. Dữ liệu này được duy trì ngay cả khi hệ thống mất điện lưới, giúp người dùng dễ dàng kiểm tra bất cứ lúc nào.

Việc hiểu rõ nguyên lý này giúp kỹ thuật viên vận hành hệ thống tại các nhà máy dễ dàng phát hiện các tình trạng như lệch pha hoặc quá tải, từ đó đưa ra các điều chỉnh kịp thời để bảo vệ thiết bị đầu cuối.

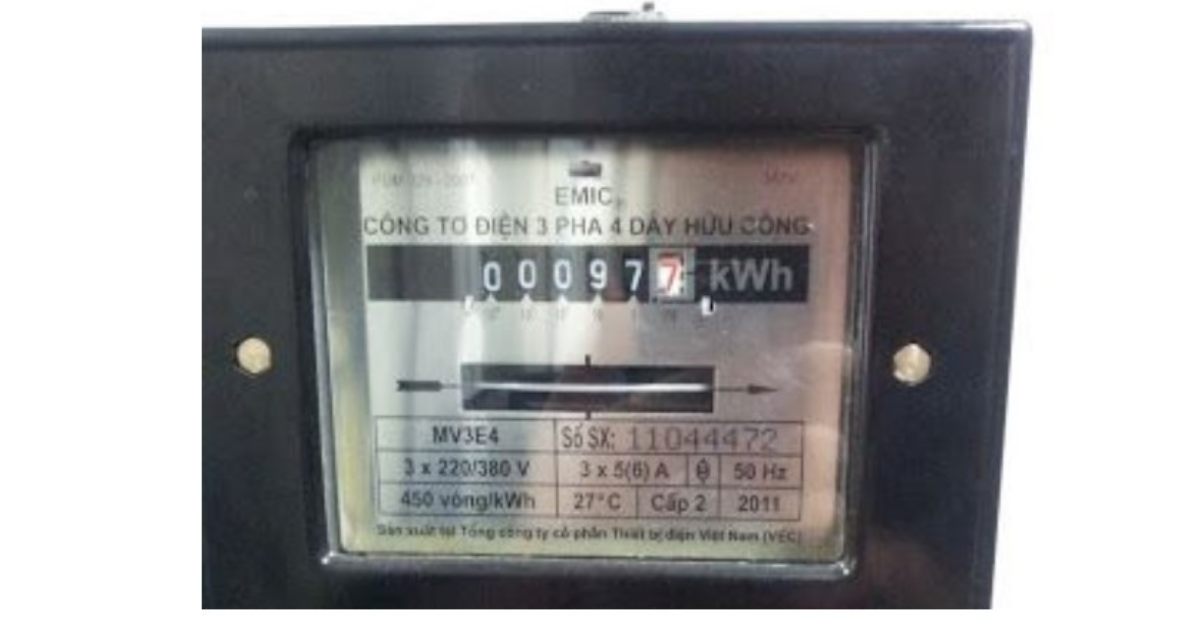

Nguyên lý hoạt động của công tơ điện 3 pha

Cách chọn công tơ điện 3 pha phù hợp nhu cầu

Việc lựa chọn công tơ điện 3 pha không đơn giản là mua một thiết bị đo đếm, mà là chọn giải pháp đảm bảo an toàn cho toàn bộ hệ thống điện công suất lớn. Một thiết bị không phù hợp có thể dẫn đến sai số đo lường, gây quá nhiệt đầu đấu nối hoặc không đáp ứng được các tiêu chuẩn nghiệm thu của ngành điện.

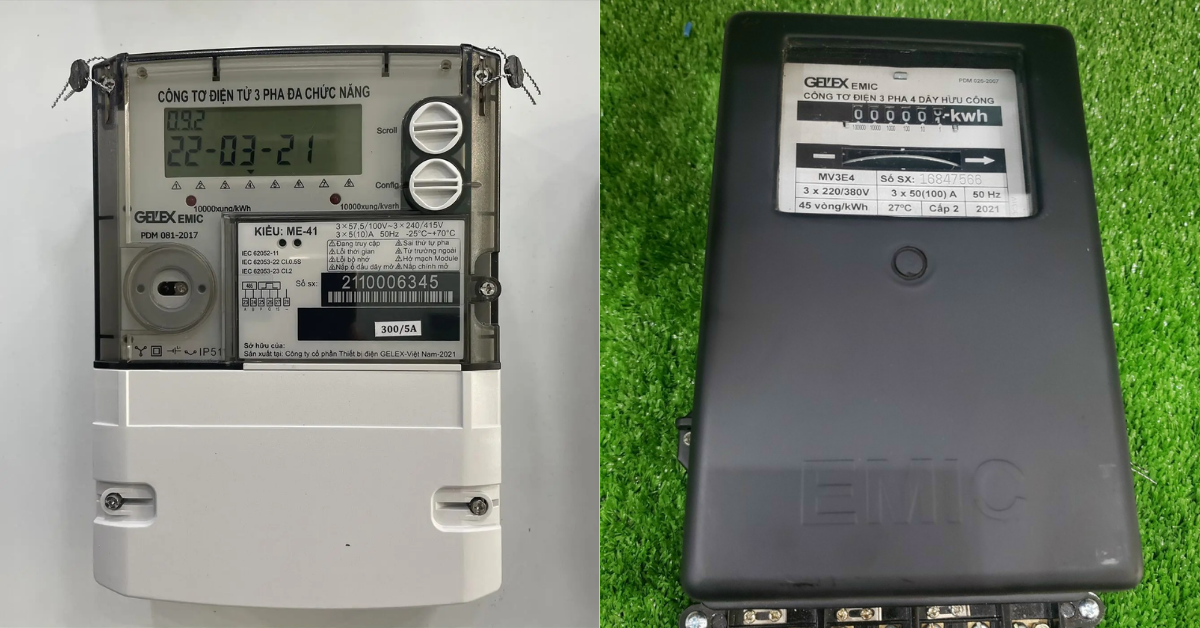

Cách chọn công tơ điện 3 pha phù hợp nhu cầu

Dựa theo công suất và dòng tải

Đây là yếu tố kỹ thuật tiên quyết khi chọn mua công tơ. Bạn cần xác định tổng dòng điện thực tế của hệ thống để chọn loại công tơ tương ứng:

• Công tơ 3 pha trực tiếp: Thường dùng cho dòng tải dưới 100 ampe (phổ biến là các loại 10/40A, 20/80A hoặc 30/100A). Dòng điện sẽ đi trực tiếp qua công tơ để đo đếm, rất phù hợp cho nhà hàng, khách sạn nhỏ hoặc các xưởng sản xuất nhẹ.

• Công tơ 3 pha gián tiếp: Dùng cho hệ thống có dòng tải lớn hơn 100 ampe. Loại này không đo trực tiếp mà thông qua biến dòng (CT) bên ngoài. Bạn cần chọn công tơ có thông số phù hợp với tỉ số biến dòng, thường là loại gián tiếp 5 ampe.

Dựa theo mục đích quản lý năng lượng

Tùy vào nhu cầu kiểm soát dữ liệu mà bạn chọn dòng công tơ cơ hay công tơ điện tử:

• Quản lý cơ bản: Nếu chỉ cần biết tổng số điện để thanh toán hóa đơn cuối tháng, các dòng công tơ cơ 3 pha truyền thống là lựa chọn tiết kiệm và bền bỉ.

• Quản lý chuyên sâu: Với các nhà máy cần theo dõi chất lượng điện năng, bạn nên chọn công tơ điện tử 3 pha đa năng. Thiết bị này giúp bạn theo dõi chi tiết điện áp, cường độ dòng điện, hệ số công suất và đặc biệt là biểu đồ phụ tải để tối ưu hóa thời gian vận hành máy móc vào giờ thấp điểm, giúp tiết kiệm chi phí đáng kể.

Dựa theo yêu cầu của EVN, chủ đầu tư

Khi lắp đặt công tơ để đấu nối vào lưới điện hoặc nghiệm thu công trình, thiết bị bắt buộc phải thỏa mãn các điều kiện khắt khe:

• Phê duyệt mẫu: Sản phẩm phải nằm trong danh mục được Tổng cục Tiêu chuẩn Đo lường Chất lượng cấp phép.

• Giấy kiểm định: Công tơ phải có tem và giấy chứng nhận kiểm định còn hiệu lực từ các đơn vị uy tín như ETC hoặc các trung tâm thí nghiệm điện.

• Cấp chính xác: Thông thường yêu cầu cấp chính xác 1.0 cho điện năng hữu công và cấp 2.0 cho điện năng vô công để đảm bảo tính công bằng trong mua bán điện.

Ứng dụng thực tế của công tơ điện 3 pha

Nhờ khả năng chịu tải lớn và độ bền cao, công tơ điện 3 pha trở thành "mắt xích" quan trọng trong việc quản lý năng lượng tại các công trình quy mô. Không chỉ dừng lại ở việc đếm số điện, thiết bị này còn đóng vai trò giám sát sức khỏe của hệ thống điện công nghiệp.

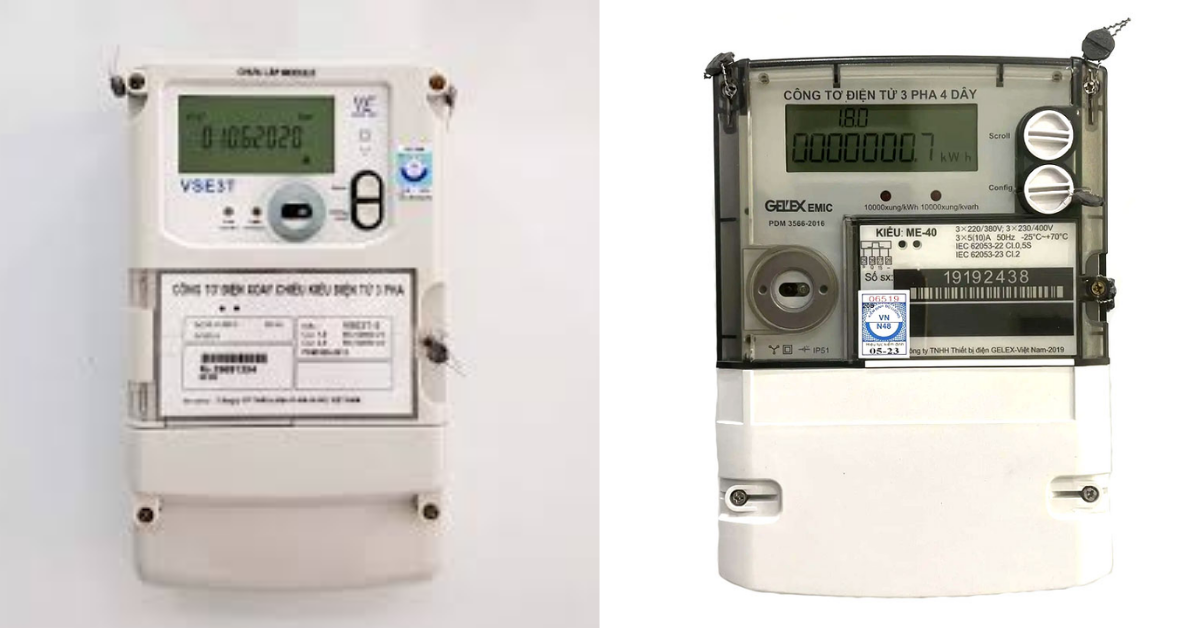

Ứng dụng thực tế của công tơ điện 3 pha

Nhà máy và khu công nghiệp

Đây là môi trường ứng dụng phổ biến nhất của công tơ 3 pha. Tại các dây chuyền sản xuất, máy móc thường vận hành với công suất cực lớn và chạy liên tục 24/7. Công tơ điện tử 3 pha giúp chủ doanh nghiệp đo lường chính xác lượng điện tiêu thụ của từng phân xưởng, từng tổ đội.

Đặc biệt, tính năng đo công suất phản kháng giúp các nhà máy theo dõi và điều chỉnh hệ số công suất, tránh bị phạt tiền mua công suất phản kháng theo quy định của ngành điện.

Tòa nhà thương mại, trung tâm dữ liệu

Tại các tòa nhà cao tầng, hệ thống điều hòa trung tâm (Chiller), thang máy và hệ thống chiếu sáng tiêu tốn một lượng điện năng khổng lồ. Công tơ 3 pha được lắp đặt tại các tủ điện tổng để phân phối và kiểm soát chi phí điện năng giữa các tầng hoặc các mặt bằng cho thuê.

Đối với trung tâm dữ liệu (Data Center), yêu cầu về chất lượng điện là cực kỳ khắt khe; do đó, các dòng công tơ điện tử 3 pha cao cấp được dùng để giám sát sự ổn định của điện áp, giúp bảo vệ dàn máy chủ khỏi các sự cố chập chờn.

Trạm biến áp và hệ thống năng lượng

Trong các trạm biến áp hạ thế, công tơ 3 pha gián tiếp (dùng biến dòng) là thiết bị bắt buộc để đo tổng điện năng cung cấp cho một khu vực dân cư hoặc khu chế xuất. Ngoài ra, với sự bùng nổ của năng lượng tái tạo, công tơ 3 pha hai chiều (đo đếm điện năng giao và nhận) đang được ứng dụng rộng rãi trong các hệ thống điện mặt trời áp mái.

Câu hỏi thường gặp

Trong quá trình tư vấn giải pháp đo lường, Saigon Sinco thường xuyên nhận được các câu hỏi về tính năng và khả năng thay thế của công tơ 3 pha. Dưới đây là những giải đáp trực tiếp từ đội ngũ kỹ thuật:

Câu hỏi thường gặp

Công tơ điện tử 3 pha có thay thế được công tơ cơ 3 pha không?

Câu trả lời là hoàn toàn có thể. Thậm chí, việc thay thế công tơ cơ bằng công tơ điện tử đang là xu hướng tất yếu hiện nay. Công tơ điện tử 3 pha có cùng sơ đồ đấu nối với công tơ cơ nhưng sở hữu nhiều ưu điểm vượt trội hơn: độ chính xác cao hơn, khả năng chống gian lận điện tốt hơn và hiển thị nhiều thông số chi tiết qua màn hình LCD thay vì chỉ có mỗi số điện tổng.

Công tơ 3 pha có đo được từng pha riêng lẻ không?

Có, đối với dòng công tơ điện tử. Đây chính là điểm khác biệt lớn nhất so với các loại công tơ cơ truyền thống. Khi sử dụng công tơ điện tử 3 pha tại Saigon Sinco, bạn có thể bấm nút chức năng trên thiết bị để xem chi tiết điện áp và dòng điện của từng pha (pha 1, pha 2, pha 3).

Công tơ 3 pha có đo được điện năng phản kháng không?

Có. Hầu hết các dòng công tơ điện tử 3 pha hiện nay đều tích hợp khả năng đo điện năng hữu công (kWh) và điện năng phản kháng (kvarh). Việc đo điện năng phản kháng (hay còn gọi là điện năng vô công) là bắt buộc đối với các đơn vị sản xuất, kinh doanh có trạm biến áp riêng hoặc sử dụng nhiều động cơ lớn.

Hy vọng những thông tin chi tiết mà Saigon Sinco chia sẻ đã giúp bạn hiểu rõ hơn về vai trò và cách lựa chọn công tơ điện 3 pha cho hệ thống của mình. Việc chọn đúng thiết bị không chỉ giúp kiểm soát chi phí điện năng minh bạch mà còn là yếu tố then chốt để đảm bảo an toàn, tránh các rủi ro về quá tải hay lệch pha trong sản xuất. Nếu bạn đang cần tìm mua công tơ 3 pha chính hãng, có đầy đủ tem kiểm định và hỗ trợ kỹ thuật tận tình, đừng ngần ngại liên hệ với Saigon Sinco.
