Contactor là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Contactor là gì? Đây là thiết bị điện chuyên dùng để đóng ngắt mạch điện tự động trong các hệ thống công nghiệp. Với vai trò quan trọng trong điều khiển động cơ, chiếu sáng và bảo vệ tải, contactor giúp vận hành an toàn và ổn định hơn. Trong bài viết này, Saigon Sinco sẽ cùng bạn tìm hiểu rõ về cấu tạo như nam châm điện, lõi từ và nguyên lý hoạt động khi được cấp điện... Cùng ứng dụng thực tế để lựa chọn thiết bị phù hợp.

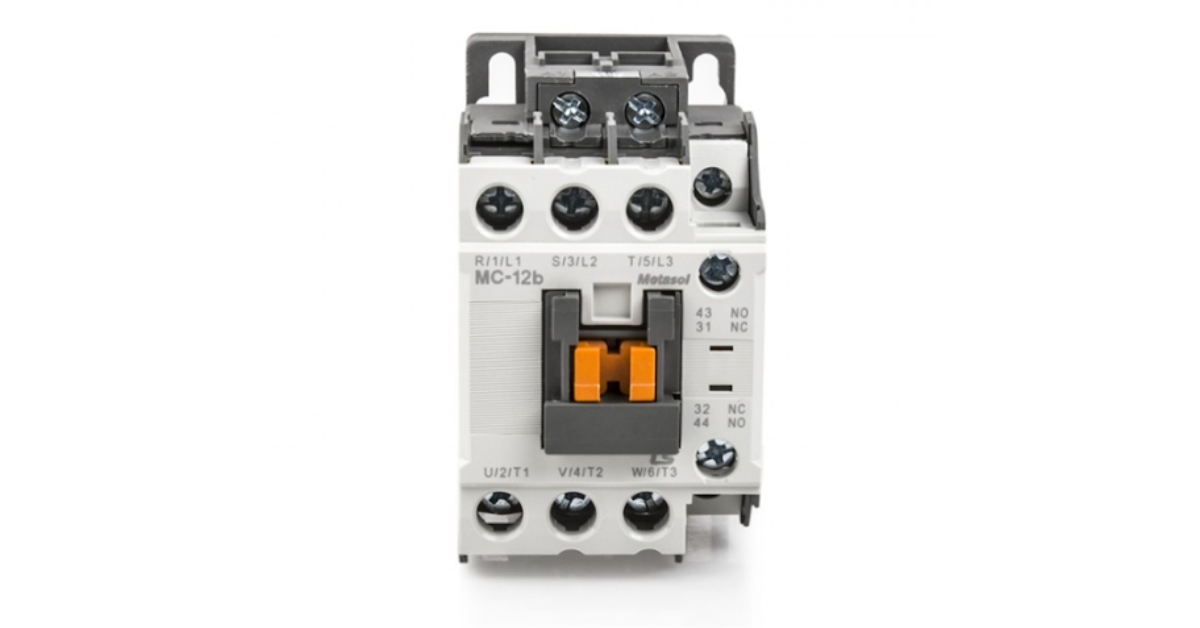

Contactor là gì

Contactor là thiết bị điện dùng để đóng ngắt dòng điện trong mạch điều khiển tự động. Nó hoạt động theo nguyên tắc điện từ và được sử dụng phổ biến trong hệ thống điện công nghiệp. Khi cuộn dây contactor được cấp điện, lực hút từ sinh ra sẽ kéo các tiếp điểm đóng lại, cho phép dòng điện đi qua. Khi mất điện, lò xo đẩy lõi từ về vị trí ban đầu làm mạch ngắt ra.

Contactor là gì

Contactor được ứng dụng trong các hệ thống khởi động động cơ, chiếu sáng, sưởi và nhiều thiết bị tự động hóa. Việc hiểu rõ contactor là gì giúp người dùng lựa chọn đúng loại thiết bị cho từng công suất và mục đích sử dụng, đảm bảo an toàn điện và tuổi thọ thiết bị.

Cấu tạo của contactor

Cấu tạo của contactor bao gồm các thành phần liên kết chặt chẽ với nhau để tạo nên một cơ chế hoạt động ổn định. Mỗi bộ phận đảm nhận vai trò riêng giúp thiết bị có khả năng đóng ngắt mạch điện an toàn và hiệu quả trong quá trình vận hành. Sau đây là ba bộ phận chính:

• Hệ thống nam châm điện.

• Hệ thống tiếp điểm.

• Bộ phận dập hồ quang.

Mỗi phần đảm nhận một chức năng riêng nhưng phối hợp nhịp nhàng để đảm bảo hoạt động ổn định và an toàn.

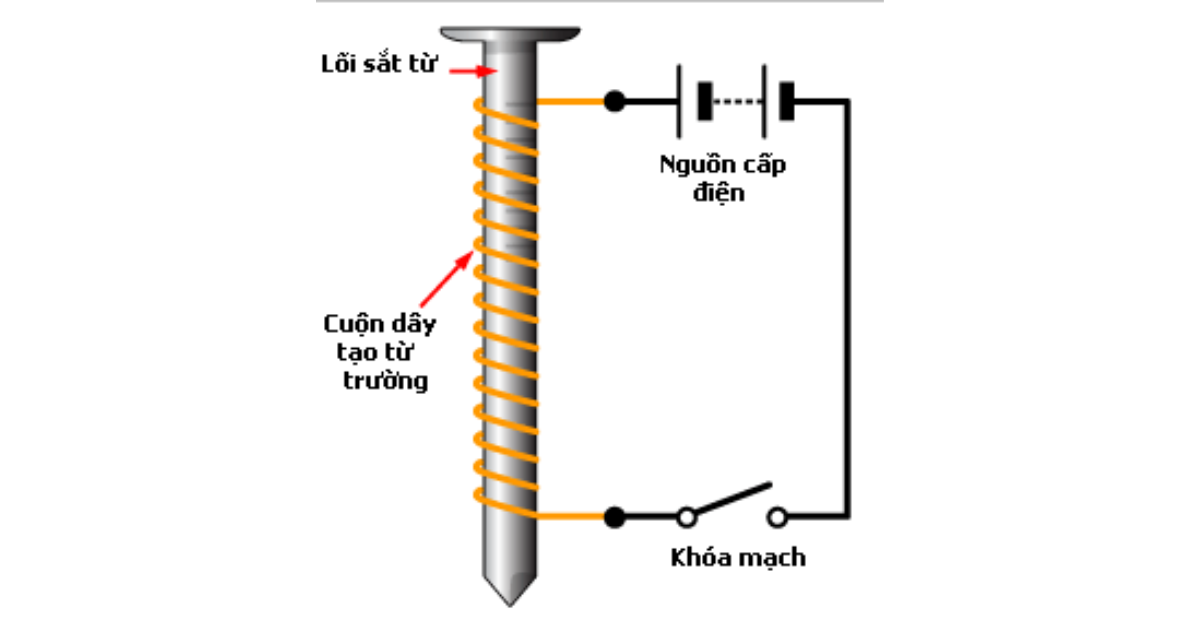

Các bộ phận chính: nam châm điện (cuộn dây), lõi từ, lò xo

Phần nam châm điện gồm cuộn dây đồng quấn quanh lõi từ. Khi được cấp điện, lực hút điện từ kéo lõi sắt di chuyển làm đóng các tiếp điểm. Lò xo có nhiệm vụ đẩy lõi từ trở lại khi ngắt điện giúp mạch mở ra. Cấu trúc này giúp contactor hoạt động chính xác và có độ bền cao trong môi trường công nghiệp.

Các bộ phận chính: nam châm điện (cuộn dây), lõi từ, lò xo

Hệ thống tiếp điểm: Tiếp điểm chính và tiếp điểm phụ

Tiếp điểm chính chịu trách nhiệm dẫn dòng tải lớn đến động cơ hoặc thiết bị điện. Tiếp điểm phụ dùng cho mạch điều khiển và tín hiệu phản hồi. Chất liệu tiếp điểm thường là hợp kim bạc để tăng khả năng dẫn điện và giảm mài mòn trong quá trình hoạt động. Sự phân chia tiếp điểm này giúp contactor hoạt động ổn định, đảm bảo an toàn và tuổi thọ cao.

Hệ thống dập hồ quang

Khi contactor ngắt mạch, hồ quang điện sinh ra giữa hai tiếp điểm. Bộ phận dập hồ quang có nhiệm vụ dập tắt tia lửa này, tránh hư hỏng bề mặt tiếp điểm và đảm bảo an toàn cho mạch điện. Thông thường, bộ phận này được cấu tạo từ các tấm thép xếp song song để kéo dài và làm nguội hồ quang nhanh chóng. Nhờ đó, contactor là gì được hiểu rõ hơn như một thiết bị đóng cắt có khả năng tự bảo vệ trong quá trình làm việc.

Hệ thống dập hồ quang

Nguyên lý hoạt động của contactor

Khi tìm hiểu contactor là gì, có thể thấy thiết bị này hoạt động dựa trên nguyên lý điện từ. Khi cuộn dây được cấp điện, lực hút từ kéo lõi sắt di chuyển làm các tiếp điểm chính đóng lại. Lúc đó, dòng điện được truyền đến tải hoặc động cơ cần điều khiển, giúp hệ thống vận hành ổn định và chính xác.

Khi ngắt điện, từ trường mất đi khiến lò xo đẩy lõi sắt trở lại vị trí ban đầu làm các tiếp điểm mở ra. Quá trình này giúp ngắt dòng điện nhanh chóng và đảm bảo an toàn cho mạch. Bộ phận dập hồ quang hỗ trợ giảm tia lửa điện, bảo vệ tiếp điểm và tăng tuổi thọ cho contactor.

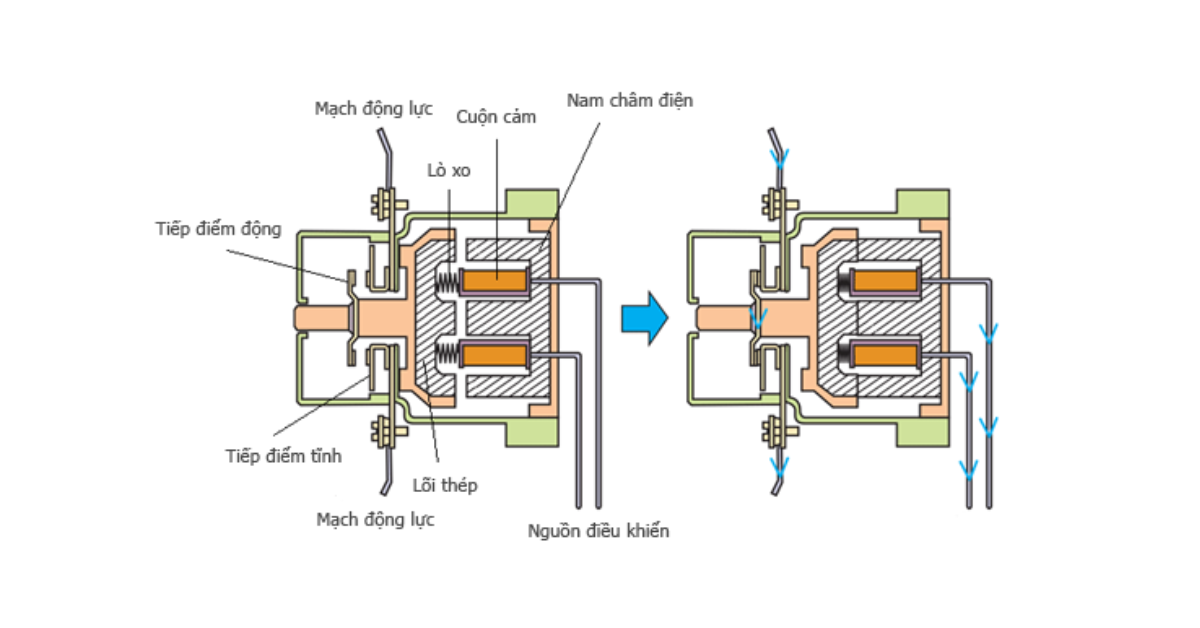

Hoạt động khi cuộn dây được cấp điện

Khi cấp điện cho cuộn dây, lực hút từ sẽ kéo lõi sắt di chuyển làm tiếp điểm chính đóng lại. Lúc này, dòng điện được truyền đến tải hoặc động cơ cần điều khiển. Toàn bộ quá trình diễn ra nhanh và chính xác giúp hệ thống hoạt động ổn định.

Hoạt động khi cuộn dây được cấp điện

Quá trình đóng và ngắt tiếp điểm chính

Khi dòng điện bị ngắt khỏi cuộn dây, lực hút từ mất đi, lò xo đẩy lõi sắt về vị trí ban đầu làm tiếp điểm chính tách ra. Việc đóng ngắt này được thiết kế đảm bảo không gây chập mạch và giảm hao mòn tiếp điểm. Cấu tạo của contactor cho phép thực hiện hàng nghìn chu kỳ đóng ngắt liên tục mà không ảnh hưởng đến độ bền.

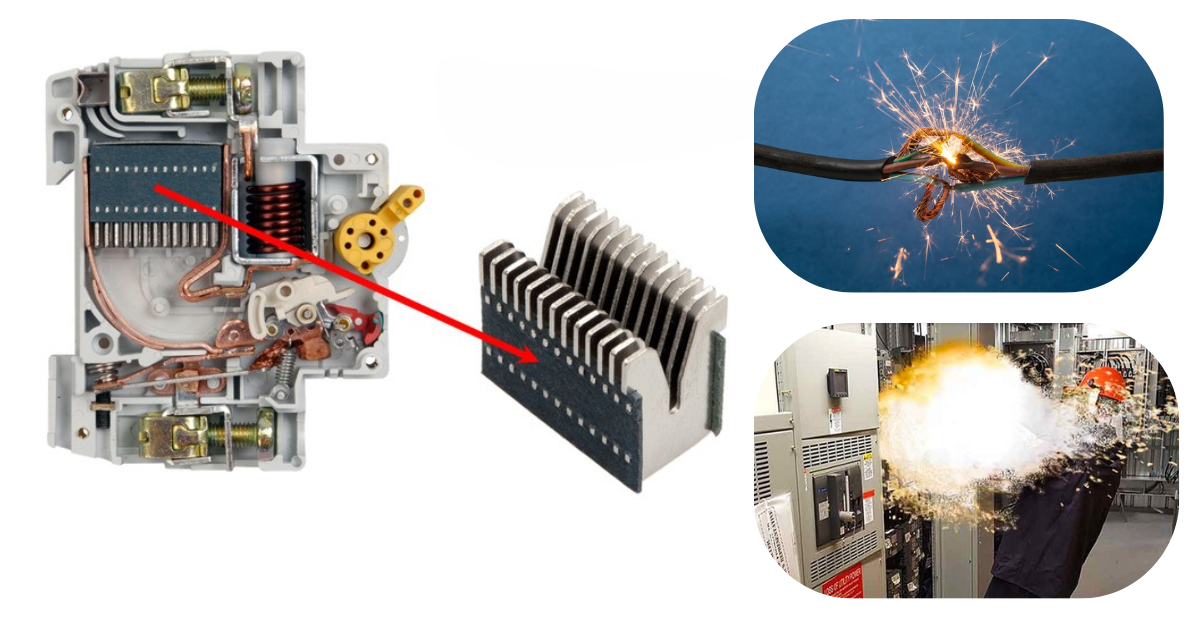

Ảnh hưởng của dập hồ quang và bảo vệ mạch

Bộ phận dập hồ quang có vai trò quan trọng trong việc bảo vệ mạch khỏi tia lửa điện khi ngắt tải. Nếu không có dập hồ quang, tiếp điểm dễ bị cháy mòn và gây nguy hiểm cho hệ thống. Bởi vậy, contactor luôn được thiết kế kèm theo bộ phận này để đảm bảo an toàn cho cả thiết bị và người vận hành.

Ảnh hưởng của dập hồ quang và bảo vệ mạch

Ứng dụng thực tế của contactor trong công nghiệp

Contactor được sử dụng rộng rãi trong hệ thống điện công nghiệp và dân dụng.

• Ứng dụng phổ biến nhất là điều khiển động cơ điện, chiếu sáng, hệ thống HVAC, máy nén khí và băng tải.

• Ngoài ra, contactor còn được tích hợp trong tủ điện điều khiển trung tâm và các hệ thống tự động hóa.

Việc hiểu rõ contactor là gì giúp người kỹ thuật lựa chọn đúng loại theo điện áp cuộn dây, dòng định mức và cấu hình tiếp điểm. Điều này đảm bảo hệ thống hoạt động hiệu quả, an toàn và tiết kiệm năng lượng.

Ưu điểm và nhược điểm của contactor

Contactor mang lại hiệu quả cao trong điều khiển mạch điện nhờ khả năng vận hành ổn định, an toàn và bền bỉ, tuy nhiên thiết bị này vẫn có một số hạn chế nhất định trong quá trình sử dụng lâu dài.

Ưu điểm và nhược điểm của contactor

• Ưu điểm: Nổi bật là khả năng đóng cắt nhanh, điều khiển từ xa và tuổi thọ cao. Thiết bị này giúp giảm tải cho người vận hành và tự động hóa hệ thống điện hiệu quả. Ngoài ra, contactor dễ bảo trì và thay thế khi hư hỏng.

• Nhược điểm: Có thể gây tiếng ồn khi hoạt động, tuổi thọ phụ thuộc vào chất lượng tiếp điểm và khả năng dập hồ quang. Tuy nhiên, với các dòng sản phẩm chất lượng cao từ Saigon Sinco, người dùng có thể yên tâm về độ bền và hiệu suất làm việc ổn định lâu dài.

Qua bài viết trên, bạn đã hiểu rõ contactor là gì, cấu tạo, nguyên lý hoạt động và ứng dụng của thiết bị này trong công nghiệp. Contactor là thành phần quan trọng giúp đảm bảo vận hành an toàn và hiệu quả cho hệ thống điện. Nếu bạn đang tìm mua hoặc cần tư vấn chọn loại contactor phù hợp, hãy liên hệ Saigon Sinco để được hỗ trợ chi tiết và chọn giải pháp tối ưu cho doanh nghiệp của bạn.
