Cuộn sơ cấp là gì? Cấu tạo và nguyên lý hoạt động

Cuộn sơ cấp là gì? là một trong những thắc mắc cơ bản và nền tảng nhất của bộ phận khởi đầu cho mọi quá trình biến đổi năng lượng điện dựa trên hiện tượng cảm ứng điện từ. Trong bài viết này, Sài Gòn Sinco sẽ cùng bạn đi sâu tìm hiểu chi tiết về định nghĩa, cấu tạo, nguyên lý hoạt động và những ứng dụng không thể thiếu của cuộn sơ cấp trong đời sống. Hãy cùng khám phá ngay để trang bị cho mình những kiến thức điện cơ bản thật vững chắc!

Cuộn sơ cấp là gì?

Cuộn sơ cấp là cuộn dây đầu vào của một biến áp hoặc thiết bị điện có chức năng nhận điện áp từ nguồn điện chính. Đây là phần dây quấn đầu tiên mà dòng điện đi qua trước khi chuyển sang cuộn thứ cấp hoặc các phần khác của thiết bị. Cuộn sơ cấp có nhiệm vụ tạo ra từ trường biến thiên để cảm ứng điện áp sang cuộn thứ cấp, giúp biến đổi điện áp theo yêu cầu sử dụng.

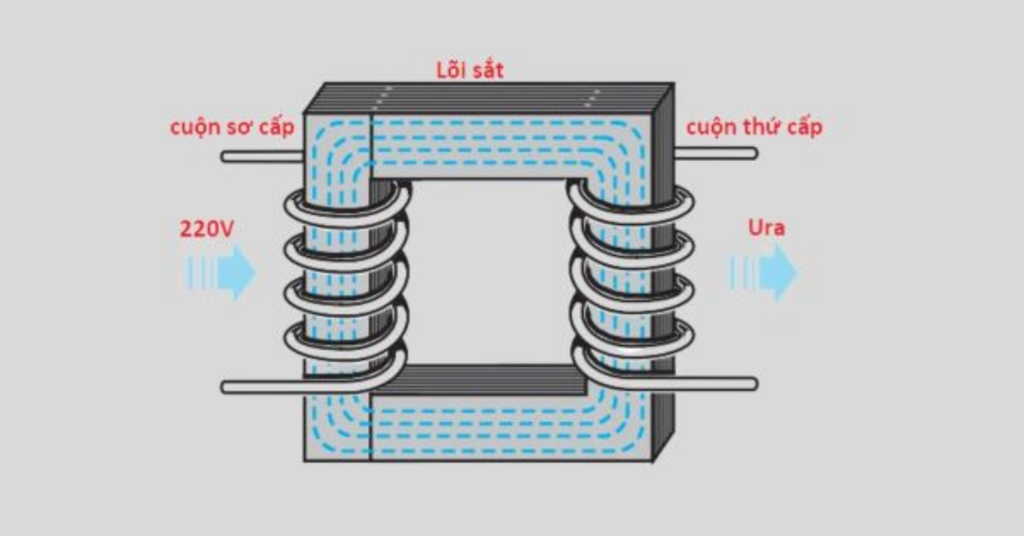

 Cuộn sơ cấp là gì?

Cấu tạo của cuộn sơ cấp

Cuộn sơ cấp là một bộ phận quan trọng trong máy biến áp, được cấu tạo từ các thành phần chính sau:

• Dây dẫn: Cuộn sơ cấp thường được làm từ dây đồng hoặc dây nhôm có lớp cách điện bên ngoài để đảm bảo an toàn và chống rò điện. Dây dẫn này có tiết diện phù hợp với dòng điện tải để tránh quá nhiệt.

• Số vòng dây: Số vòng dây quấn trên cuộn sơ cấp được tính toán dựa trên điện áp đầu vào và yêu cầu biến áp. Số vòng dây này ảnh hưởng trực tiếp đến điện áp và dòng điện trong quá trình hoạt động.

• Lõi thép (lõi từ): Cuộn sơ cấp được quấn quanh lõi thép kỹ thuật điện, thường là các lá thép mỏng ghép lại với nhau để giảm tổn thất do dòng điện xoáy. Lõi thép có hình dạng chữ E hoặc U, giúp tập trung và dẫn từ trường biến thiên hiệu quả giữa cuộn sơ cấp và cuộn thứ cấp.

• Cách điện: Giữa các lớp dây quấn và giữa dây quấn với lõi thép luôn có lớp cách điện để ngăn chặn hiện tượng chập mạch, đảm bảo an toàn và độ bền cho máy biến áp.

• Vỏ máy: Toàn bộ cuộn sơ cấp và các bộ phận bên trong được bảo vệ bởi vỏ máy làm từ thép hoặc vật liệu cách điện, giúp chống bụi, ẩm và các tác động cơ học từ môi trường bên ngoài.

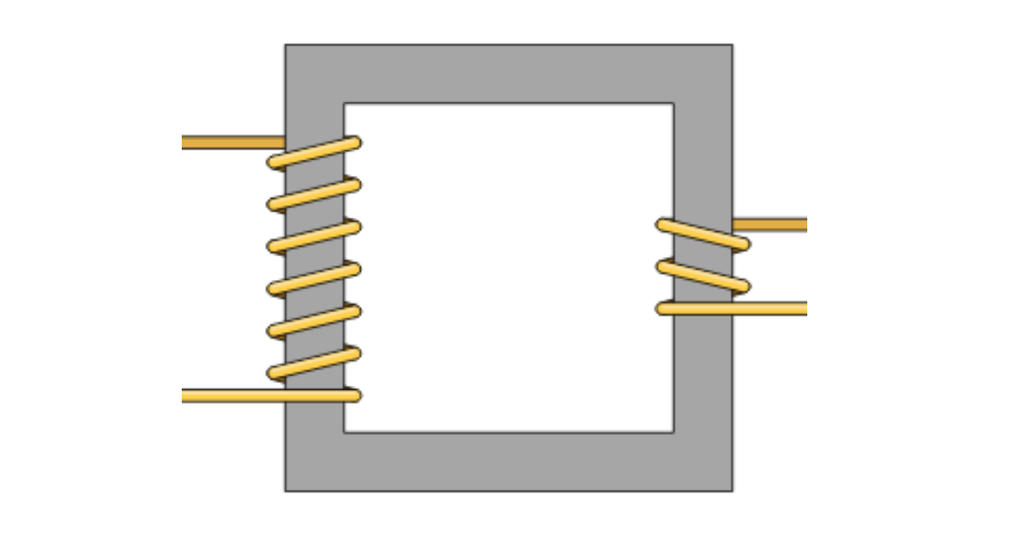

 Cấu tạo của cuộn sơ cấp

Nguyên lý hoạt động cuộn sơ cấp

Bước 1: Cấp điện áp đầu vào cho cuộn sơ cấp

Khi bạn kết nối nguồn điện xoay chiều (AC) với cuộn sơ cấp, dòng điện sẽ chạy qua các vòng dây của cuộn này.

Bước 2: Tạo ra từ trường biến thiên

Dòng điện xoay chiều chạy qua cuộn sơ cấp tạo ra một từ trường biến thiên xung quanh dây dẫn và lõi thép bên trong biến áp.

Bước 3: Tập trung từ trường vào lõi thép

Từ trường biến thiên này được tập trung và dẫn truyền qua lõi thép kỹ thuật điện, giúp tăng hiệu quả truyền từ trường giữa cuộn sơ cấp và cuộn thứ cấp.

Bước 4: Cảm ứng điện áp ở cuộn thứ cấp

Từ trường biến thiên trong lõi thép tạo ra một điện áp cảm ứng trong cuộn thứ cấp theo định luật cảm ứng điện từ Faraday.

Bước 5: Biến đổi điện áp theo tỷ số vòng dây

Điện áp ở cuộn thứ cấp sẽ được thay đổi (tăng hoặc giảm) dựa trên tỷ số số vòng dây giữa cuộn sơ cấp và cuộn thứ cấp.

• Nếu cuộn thứ cấp có nhiều vòng dây hơn cuộn sơ cấp, điện áp ra sẽ cao hơn (tăng áp).

• Nếu cuộn thứ cấp có ít vòng dây hơn, điện áp ra sẽ thấp hơn (hạ áp).

Bước 6: Cung cấp điện áp ra tải

Điện áp cảm ứng ở cuộn thứ cấp được đưa ra ngoài để cung cấp cho các thiết bị hoặc tải cần sử dụng.

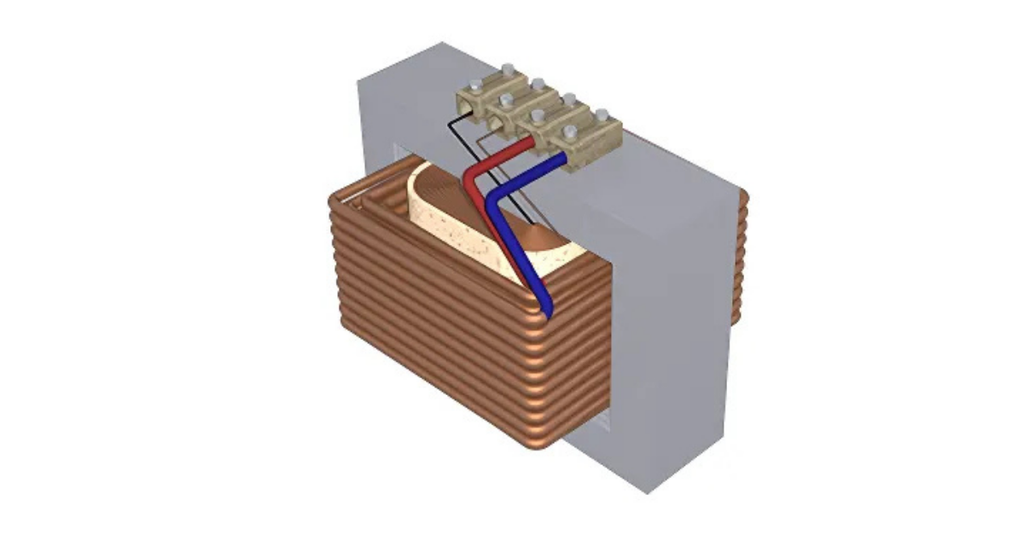

Nguyên lý hoạt động cuộn sơ cấp

Cuộn sơ cấp và cuộn thứ cấp

Bảng so sánh cuộn sơ cấp và thứ cấp:

Ứng dụng của cuộn sơ cấp trong đời sống

Ứng dụng trong biến áp điện dân dụng và công nghiệp

Cuộn sơ cấp trong biến áp điện dân dụng giúp nhận điện áp từ lưới điện và biến đổi điện áp phù hợp cho các thiết bị gia đình như tivi, tủ lạnh, máy giặt. Trong công nghiệp, cuộn sơ cấp đóng vai trò quan trọng trong các biến áp công suất lớn, giúp truyền tải và phân phối điện năng hiệu quả, đảm bảo an toàn cho hệ thống điện trong các nhà máy, xí nghiệp.

Ứng dụng trong máy biến dòng và thiết bị đo lường

Cuộn sơ cấp còn được sử dụng trong máy biến dòng, giúp đo dòng điện lớn trong các hệ thống điện công nghiệp. Nhờ đó, các thiết bị đo và bảo vệ có thể hoạt động chính xác, đảm bảo an toàn vận hành cho hệ thống điện.

 Ứng dụng trong nguồn điện thiết bị điện tử

Trong các bộ nguồn chuyển đổi (adapter), cuộn sơ cấp nhận điện áp lưới và phối hợp với các thành phần khác để tạo ra điện áp ổn định, phù hợp với thiết bị điện tử như máy tính, điện thoại, tivi. Điều này giúp thiết bị hoạt động ổn định và kéo dài tuổi thọ.

 Ứng dụng trong thiết bị gia dụng

Nhiều thiết bị gia dụng như nồi cơm điện, lò vi sóng, máy giặt có biến áp tích hợp với cuộn sơ cấp để điều chỉnh điện áp đầu vào, giúp thiết bị hoạt động ổn định, an toàn và tiết kiệm điện năng.

 Ứng dụng trong hệ thống chiếu sáng và công nghiệp đặc thù

Cuộn sơ cấp còn được sử dụng trong các bộ ballast của đèn huỳnh quang hoặc driver đèn LED công nghiệp, giúp điều chỉnh điện áp và dòng điện phù hợp, nâng cao hiệu suất chiếu sáng và tuổi thọ đèn. Ngoài ra, trong các ngành công nghiệp luyện kim, hàn điện, lò nung cảm ứng, cuộn sơ cấp trong biến áp chuyên dụng giúp cung cấp điện áp và dòng điện phù hợp cho các thiết bị kỹ thuật cao.

Việc hiểu rõ cuộn sơ cấp là gì và nguyên lý hoạt động của nó không chỉ giúp chúng ta sử dụng thiết bị hiệu quả hơn mà còn là kiến thức nền tảng vô cùng quan trọng trong lĩnh vực kỹ thuật điện. Sài Gòn Sinco hy vọng bài viết này đã cung cấp những thông tin rõ ràng và hữu ích cho bạn.
