Dây cáp điện là gì? Cấu tạo dây cáp điện gồm mấy phần?

Dây cáp điện có cấu tạo phức tạp hơn nhiều so với vẻ ngoài của nó. Không chỉ là một lõi kim loại, bên trong là sự kết hợp của nhiều lớp vật liệu với các vai trò riêng biệt. Vậy chính xác cấu tạo dây cáp điện gồm những gì? Hãy cùng Sài Gòn Sinco tìm hiểu ngay trong bài viết này để nắm vững kiến thức, từ đó tự tin lựa chọn và sử dụng dây cáp điện một cách an toàn.

Dây cáp điện là gì?

Dây cáp điện là một thiết bị có chức năng truyền tải điện năng hoặc tín hiệu điều khiển từ nơi này đến nơi khác. Về cơ bản, nó bao gồm một hoặc nhiều lõi dẫn điện, được bao bọc bởi lớp cách điện và một lớp vỏ bảo vệ bên ngoài để đảm bảo an toàn và độ bền.

So với dây điện thông thường, dây cáp điện thường có cấu trúc phức tạp và chắc chắn hơn, được thiết kế để chịu được các điều kiện môi trường khắc nghiệt và tải trọng lớn hơn, thường được sử dụng trong các hệ thống truyền tải điện công nghiệp, đường dây ngầm hoặc các ứng dụng đòi hỏi độ tin cậy cao.

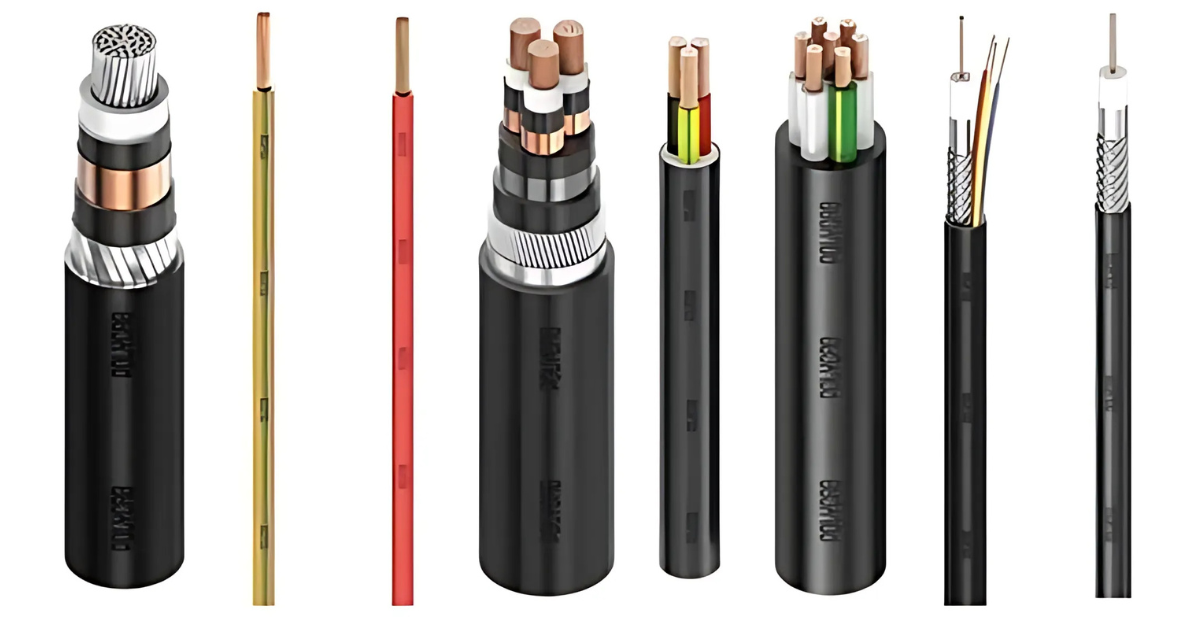

Dây cáp điện là gì

Cấu tạo dây cáp điện

Khi bạn cầm trên tay một sợi dây cáp điện, bạn sẽ thấy nó không chỉ đơn giản là một sợi dây kim loại. Cấu tạo của nó là một tổ hợp gồm nhiều lớp, mỗi lớp giữ một vai trò riêng biệt để đảm bảo hiệu suất và an toàn. Về cơ bản, cấu tạo dây cáp điện gồm các thành phần chính sau:

Lõi dẫn điện (Ruột dẫn)

Đây là bộ phận trung tâm, có nhiệm vụ truyền dẫn dòng điện. Lõi dẫn thường được làm từ kim loại có độ dẫn điện cao như đồng (copper) hoặc nhôm (aluminum). Đồng là vật liệu phổ biến nhất nhờ khả năng dẫn điện vượt trội và độ dẻo dai, trong khi nhôm nhẹ hơn và chi phí thấp hơn, thường được dùng cho các đường dây truyền tải trên không.

Lớp cách điện

Bao bọc trực tiếp quanh lõi dẫn là lớp cách điện. Nhiệm vụ của nó là ngăn không cho dòng điện rò rỉ ra ngoài, tránh gây chập cháy và đảm bảo an toàn tuyệt đối cho người sử dụng. Vật liệu cách điện phổ biến là nhựa PVC (Polyvinyl Chloride) hoặc XLPE (Cross-linked Polyethylene), có khả năng chịu nhiệt và chống ăn mòn tốt.

Lớp vỏ bọc trong (Giáp bảo vệ phụ)

Ở các loại cáp có nhiều lõi, thường có một lớp vỏ bọc bên trong để định hình, cố định các lõi dẫn lại với nhau, tạo thành một khối tròn và chắc chắn. Lớp này cũng góp phần tăng cường khả năng bảo vệ cơ học cho cáp.

Lớp vỏ bọc ngoài (Vỏ bảo vệ chính)

Đây là lớp ngoài cùng mà chúng ta nhìn thấy và tiếp xúc. Lớp vỏ này được thiết kế để bảo vệ toàn bộ phần lõi bên trong khỏi các tác động từ môi trường như va đập cơ học, độ ẩm, nhiệt độ, và hóa chất. Tùy vào môi trường sử dụng, lớp vỏ này có thể được làm từ nhựa PVC, PE (Polyethylene) hoặc các vật liệu đặc biệt có khả năng chống cháy, chống gặm nhấm.

Cấu tạo dây cáp điện

Công dụng của dây cáp điện

Công dụng chính và quan trọng nhất của dây cáp điện là truyền tải năng lượng điện. Nó đóng vai trò là cầu nối đưa dòng điện từ các nhà máy phát điện, qua các trạm biến áp, đến các khu công nghiệp, tòa nhà và từng hộ gia đình. Ngoài ra, một số loại cáp chuyên dụng còn được dùng để truyền tải tín hiệu điều khiển trong hệ thống tự động hóa hoặc tín hiệu viễn thông.

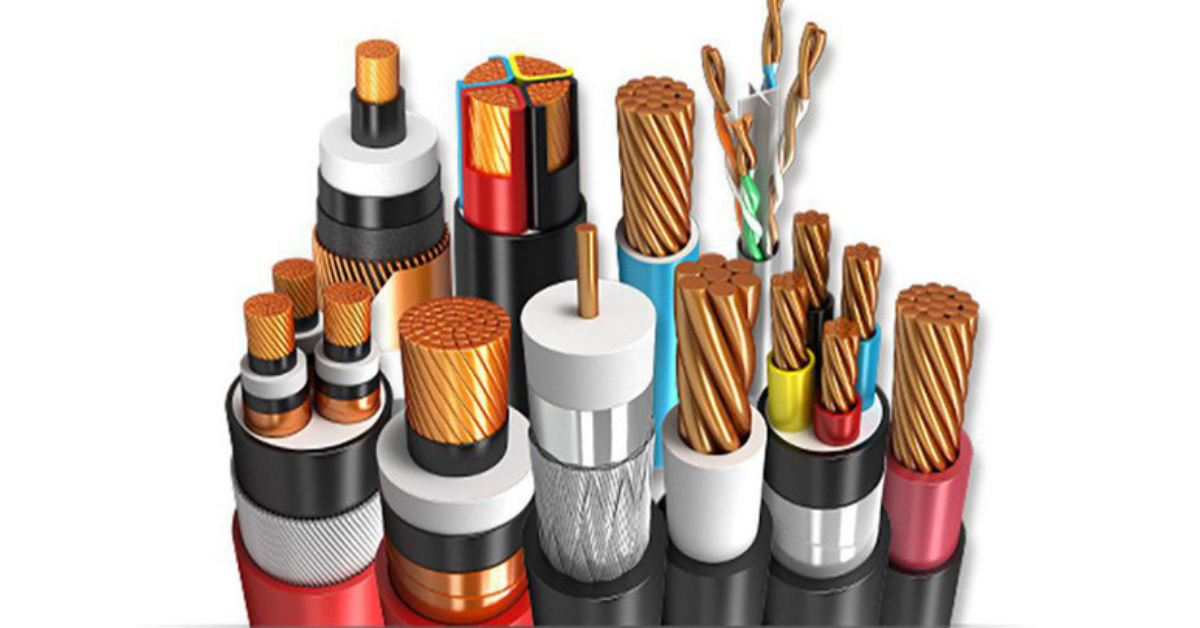

Công dụng của dây cáp điện

Phân loại dây cáp điện phổ biến

Thế giới dây cáp điện vô cùng đa dạng. Để dễ dàng lựa chọn đúng sản phẩm cho nhu cầu, người ta thường phân loại chúng dựa trên nhiều tiêu chí khác nhau. Dưới đây là các cách phân loại phổ biến nhất:

Phân loại theo điện lưới

Đây là cách phân loại dựa trên cấp điện áp mà dây cáp được thiết kế để hoạt động an toàn.

• Cáp hạ thế: Dùng cho mạng điện có cấp điện áp dưới 1kV, đây là loại cáp phổ biến nhất trong mạng điện dân dụng và các nhà xưởng nhỏ.

• Cáp trung thế: Dùng cho mạng điện có cấp điện áp từ 1kV đến 35kV, thường thấy trong các đường dây cung cấp điện cho một khu vực, khu công nghiệp.

• Cáp cao thế: Dùng cho mạng điện có cấp điện áp trên 35kV, chủ yếu được sử dụng trong hệ thống truyền tải điện năng quốc gia.

Phân loại theo cấu tạo cáp điện / ruột dẫn

Cách phân loại này tập trung vào đặc điểm vật lý của lõi dẫn điện, ảnh hưởng trực tiếp đến độ cứng và tính linh hoạt của cáp.

• Cáp ruột dẫn cứng: Gồm một sợi kim loại đặc, có độ cứng cao, thường dùng cho các hệ thống lắp đặt cố định như đi dây trong tường, trong ống gen.

• Cáp ruột dẫn mềm: Gồm nhiều sợi kim loại nhỏ bện lại với nhau, giúp dây mềm dẻo, dễ uốn cong, phù hợp để kết nối với các thiết bị di động hoặc những vị trí lắp đặt phức tạp.

Phân loại theo kích thước và hình dạng vỏ bọc

Dựa vào hình dạng bên ngoài, cáp điện có thể được phân thành các loại như cáp tròn, cáp oval, cáp dẹt (ribbon cable),... mỗi loại phù hợp với một không gian và mục đích lắp đặt riêng.

Phân loại theo chất liệu lõi

Vật liệu làm lõi dẫn quyết định đến hiệu suất truyền tải và chi phí của dây cáp.

• Cáp lõi đồng: Là lựa chọn phổ biến nhất nhờ khả năng dẫn điện xuất sắc, độ bền cao và chống oxy hóa tốt.

• Cáp lõi nhôm: Có ưu điểm là nhẹ hơn và chi phí thấp hơn đồng, thường được ưu tiên sử dụng cho các đường dây truyền tải điện trên không.

Phân loại theo ứng dụng

Tùy vào mục đích sử dụng cụ thể, dây cáp điện được thiết kế với những đặc tính chuyên biệt.

• Cáp động lực: Chuyên dùng để truyền tải nguồn năng lượng lớn, cung cấp điện cho các động cơ, máy móc công suất cao trong nhà máy, xí nghiệp.

• Cáp điều khiển: Dùng để truyền tín hiệu điện áp thấp nhằm điều khiển các thiết bị trong hệ thống tự động hóa công nghiệp.

• Cáp chống cháy: Có cấu tạo đặc biệt với lớp cách điện bằng vật liệu chịu lửa, giúp duy trì khả năng truyền điện trong một khoảng thời gian nhất định ngay cả khi xảy ra hỏa hoạn.

• Cáp ngầm: Được trang bị thêm các lớp giáp kim loại chắc chắn để bảo vệ cáp khi chôn trực tiếp dưới đất hoặc đi trong các đường ống ngầm.

Cách sử dụng dây cáp điện an toàn và hiệu quả

Việc lựa chọn và sử dụng dây cáp điện đúng cách là yếu tố then chốt để đảm bảo an toàn cho cả hệ thống điện và người sử dụng. Tại Sài Gòn Sinco, chúng tôi luôn khuyến nghị khách hàng tuân thủ các nguyên tắc sau:

• Chọn đúng tiết diện cáp: Tiết diện (kích thước) của lõi dẫn phải phù hợp với công suất của thiết bị sử dụng. Dùng cáp quá nhỏ so với tải sẽ gây quá nhiệt, sụt áp và có nguy cơ cháy nổ.

• Lựa chọn sản phẩm chất lượng: Ưu tiên các sản phẩm từ thương hiệu uy tín, có đầy đủ thông số kỹ thuật và chứng nhận chất lượng để đảm bảo an toàn.

• Lắp đặt đúng kỹ thuật: Tránh để cáp bị gấp khúc, bị vật nặng đè lên hoặc kéo căng quá mức. Các mối nối phải được thực hiện chắc chắn và cách điện cẩn thận.

• Kiểm tra định kỳ: Thường xuyên kiểm tra tình trạng của dây cáp, đặc biệt là ở những khu vực ẩm ướt hoặc có nguy cơ va đập để phát hiện sớm các dấu hiệu hư hỏng.

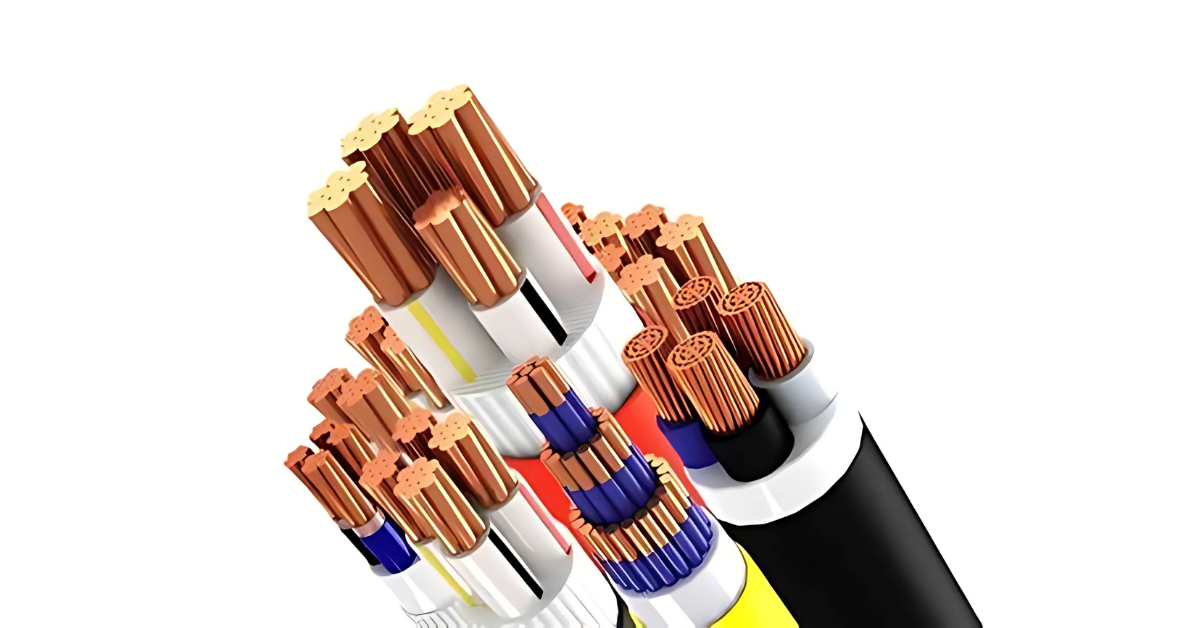

Cách sử dụng dây cáp điện an toàn và hiệu quả

Ứng dụng của cáp điện trong đời sống

Dây cáp điện hiện diện ở khắp mọi nơi, là thành phần không thể thiếu trong cuộc sống hiện đại.

• Trong dân dụng: Chúng nằm âm trong tường, đi trên trần nhà để cung cấp điện cho hệ thống chiếu sáng, tivi, tủ lạnh, điều hòa và mọi thiết bị điện trong gia đình.

• Trong công nghiệp: Cáp điện cung cấp năng lượng cho toàn bộ dây chuyền sản xuất, hệ thống máy móc, cẩu trục trong các nhà máy, xí nghiệp.

• Trong hạ tầng xã hội: Chúng được dùng để thắp sáng đường phố, vận hành hệ thống đèn tín hiệu giao thông, cung cấp điện cho các tòa nhà văn phòng, trung tâm thương mại và bệnh viện.

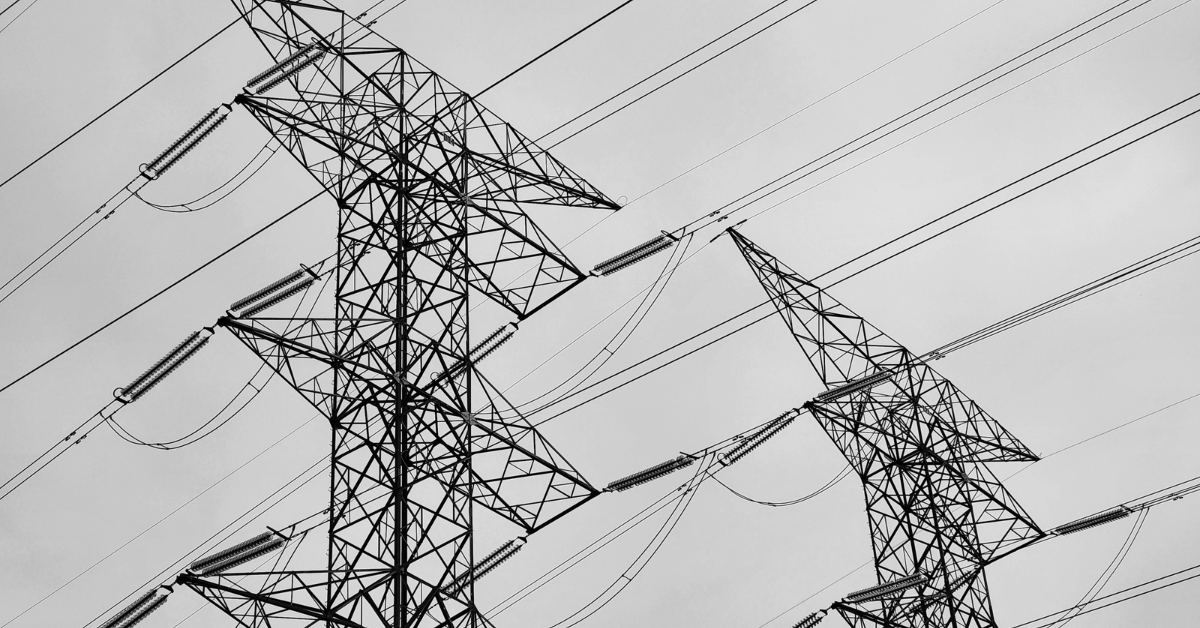

Ứng dụng của cáp điện trong đời sống

Việc nắm vững cấu tạo dây cáp điện giúp bạn tự tin hơn trong việc lựa chọn và sử dụng. Để đảm bảo an toàn tối đa cho công trình của mình, hãy luôn ưu tiên các sản phẩm chất lượng từ nhà cung cấp uy tín. Liên hệ ngay với Sài Gòn Sinco để được tư vấn và cung cấp các giải pháp điện chuyên nghiệp nhất.
