Dây điện 1 lõi là gì? So sánh, phân loại và hướng dẫn sử dụng

Trong hệ thống điện dân dụng và công nghiệp nhẹ, việc lựa chọn loại dây dẫn phù hợp là yếu tố quyết định đến tính an toàn và chi phí lắp đặt. Mặc dù rất phổ biến nhưng không phải ai cũng nắm rõ dây điện 1 lõi, cấu tạo và ứng dụng chính xác của chúng trong các công trình. Dây điện 1 lõi (hay còn gọi là dây đơn) có những đặc tính kỹ thuật riêng biệt, phù hợp cho việc đi dây trong ống bảo vệ hoặc lắp đặt âm tường. Trong bài viết này, cùng Saigon Sinco tìm hiểu chi tiết về cấu tạo, ưu điểm nổi bật và cách phân biệt dây 1 lõi với các loại dây nhiều lõi để bạn có quyết định vật tư chuẩn xác và an toàn nhất!

Dây điện 1 lõi là gì? Cấu tạo và phân loại

Dây điện 1 lõi là gì? Cấu tạo và phân loại

Dây điện 1 lõi, còn được gọi là dây đơn, là loại dây dẫn chỉ bao gồm một ruột dẫn duy nhất, được bọc bởi một lớp vỏ cách điện cơ bản. Sự đơn giản trong cấu tạo này khiến chúng trở thành lựa chọn lý tưởng cho nhiều ứng dụng cố định trong hệ thống điện nhà ở và công nghiệp.

Dây 1 lõi nổi bật nhờ độ cứng vững và khả năng chịu tải ổn định, đặc biệt khi được lắp đặt cố định trong môi trường bảo vệ như ống luồn dây hay đi âm tường. Việc phân loại thành dây đơn cứng và dây đơn mềm giúp các kỹ sư lựa chọn chính xác sản phẩm phù hợp với tính chất của từng vị trí lắp đặt, từ các kết nối cố định trên bảng điện đến việc đi dây luồn lách phức tạp trong ống.

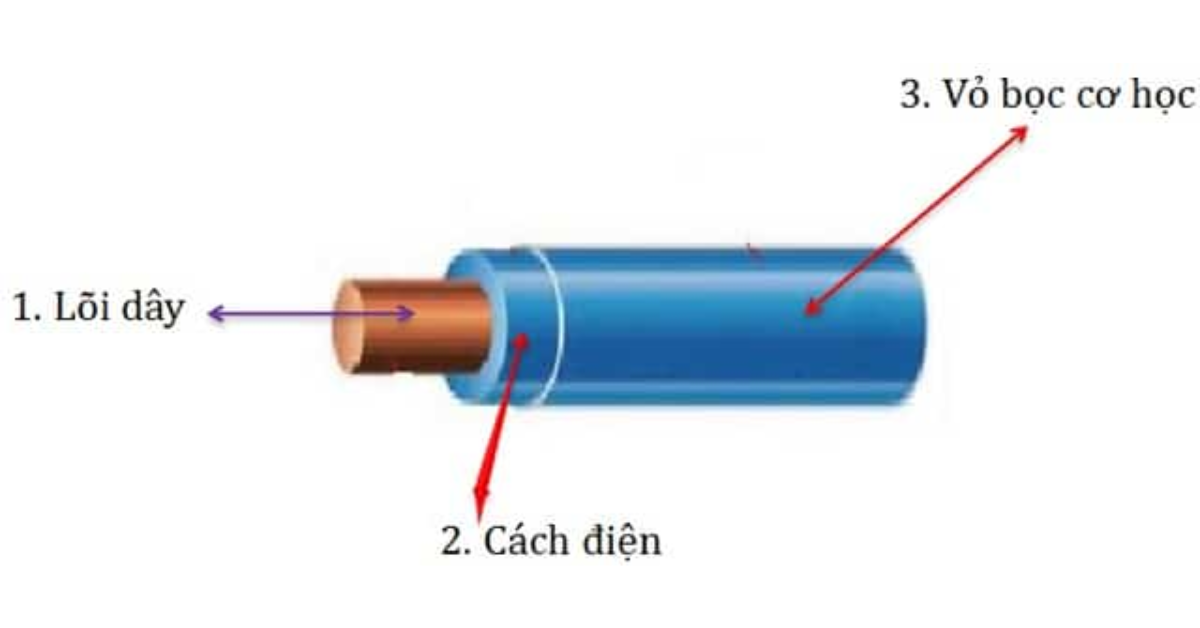

Cấu tạo cơ bản: Ruột dẫn và vỏ bọc cách điện

Cấu tạo cơ bản: Ruột dẫn và vỏ bọc cách điện

Cấu tạo của dây điện 1 lõi cực kỳ cơ bản nhưng đảm bảo được chức năng dẫn điện và cách điện an toàn:

• Ruột dẫn: Là phần trung tâm, chịu trách nhiệm truyền tải dòng điện. Ruột dẫn có thể làm bằng đồng (thường được ưu tiên vì khả năng dẫn điện tốt và độ bền cao) hoặc nhôm (thường dùng cho các tiết diện lớn hơn và cần tối ưu chi phí).

• Vỏ bọc cách điện (Lớp thứ nhất): Bao quanh ruột dẫn là một lớp cách điện bằng Polymer, phổ biến nhất là PVC (Polyvinyl Chloride) hoặc XLPE (Polyethylene liên kết ngang). Lớp vỏ này có vai trò ngăn cách ruột dẫn với môi trường bên ngoài và các ruột dẫn khác, đảm bảo an toàn điện. Tùy thuộc vào vật liệu, lớp cách điện sẽ quy định nhiệt độ làm việc tối đa của dây (70∘C với PVC và 90∘C với XLPE).

• Vỏ bảo vệ ngoài (Lớp thứ hai - Tùy chọn): Một số loại dây 1 lõi chỉ có một lớp vỏ cách điện (ví dụ: Vc) nhưng nhiều loại có thêm lớp vỏ bọc bảo vệ ngoài cùng bằng PVC để tăng cường khả năng chống mài mòn, chống ẩm và bảo vệ cơ học, đặc biệt cần thiết cho các môi trường ẩm ướt hoặc hóa chất nhẹ.

Hiểu rõ cấu tạo này giúp người dùng dễ dàng trả lời câu hỏi dây điện 1 lõi và chọn đúng loại dây cho công trình của mình.

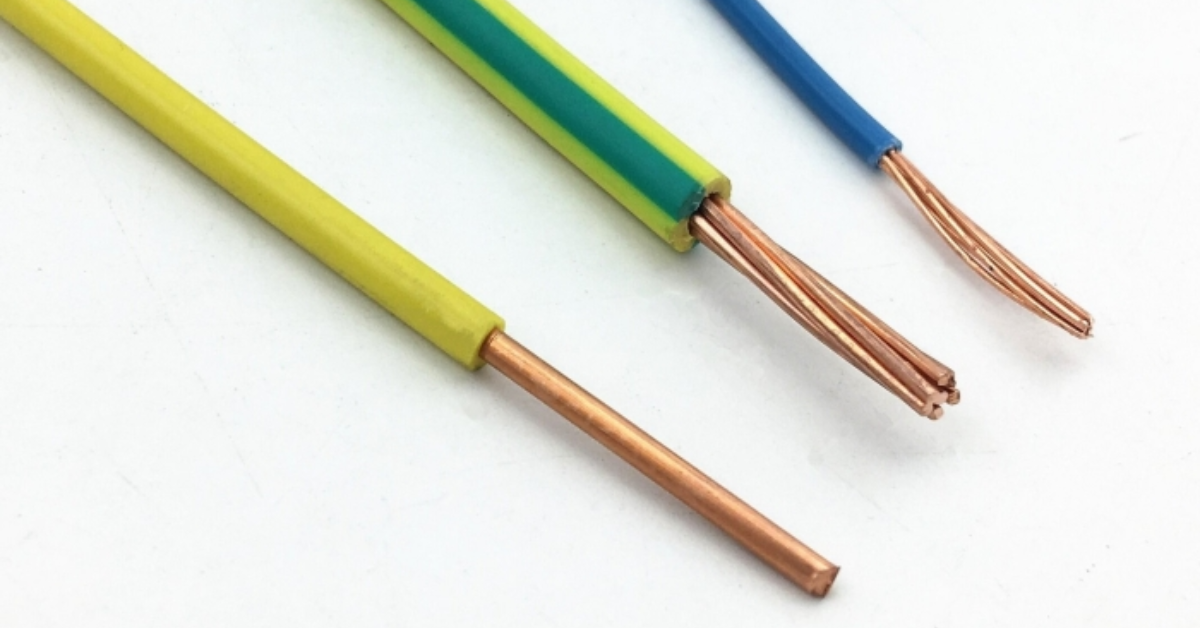

Phân loại: Dây đơn cứng (lõi đặc) và dây đơn mềm (nhiều sợi nhỏ)

Phân loại: Dây đơn cứng (lõi đặc) và dây đơn mềm (nhiều sợi nhỏ)

Dây điện 1 lõi được phân thành hai loại chính dựa trên cấu trúc ruột dẫn, mỗi loại có ưu điểm và ứng dụng riêng biệt. Việc lựa chọn đúng loại ruột dẫn sẽ quyết định tính linh hoạt, độ bền cơ học và hiệu quả thi công:

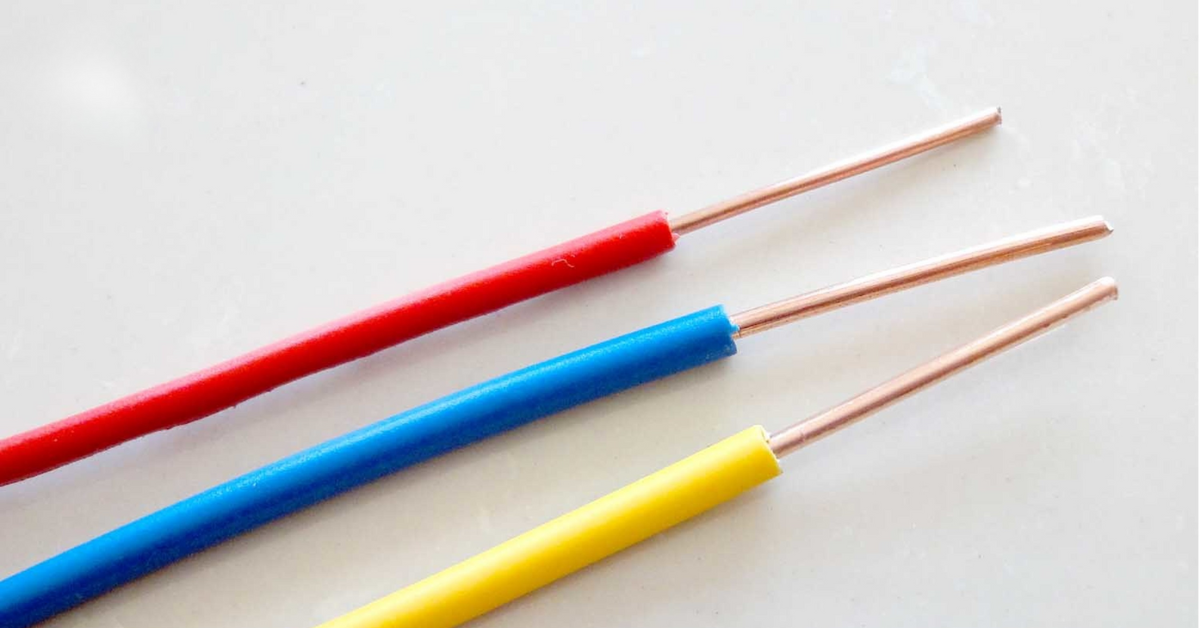

Dây đơn cứng (Solid Core Wire):

• Cấu tạo: Ruột dẫn chỉ là một sợi kim loại đặc, có tiết diện tròn, thường là đồng.

• Ưu điểm: Độ cứng vững cao, dễ dàng cố định hình dạng. Khả năng dẫn điện ổn định. Độ bền cơ học tốt, ít bị đứt gãy khi kéo căng.

• Ứng dụng: Thường dùng để đi dây cố định trong ống luồn hoặc đi âm tường, đặc biệt là các kết nối trên bảng điện hoặc các vị trí ít cần uốn cong.

Dây đơn mềm (Stranded Wire):

• Cấu tạo: Ruột dẫn bao gồm nhiều sợi kim loại nhỏ, mảnh được xoắn lại với nhau thành một bó duy nhất.

• Ưu điểm: Độ mềm dẻo, linh hoạt cao, dễ uốn cong và luồn lách trong các ống luồn có nhiều khúc cua. Việc lắp đặt và thi công nhanh chóng, dễ dàng hơn trong không gian hẹp.

• Ứng dụng: Phù hợp cho các vị trí cần di chuyển hoặc kết nối phức tạp, chẳng hạn như dây nối từ ổ cắm ra thiết bị hoặc các đoạn dây cần luồn qua các góc khuất.

Mặc dù cả hai loại đều là dây điện 1 lõi nhưng tính chất vật lý khác biệt đòi hỏi phải lựa chọn dựa trên yêu cầu thi công thực tế của công trình để đảm bảo tối ưu về mặt kỹ thuật và chi phí.

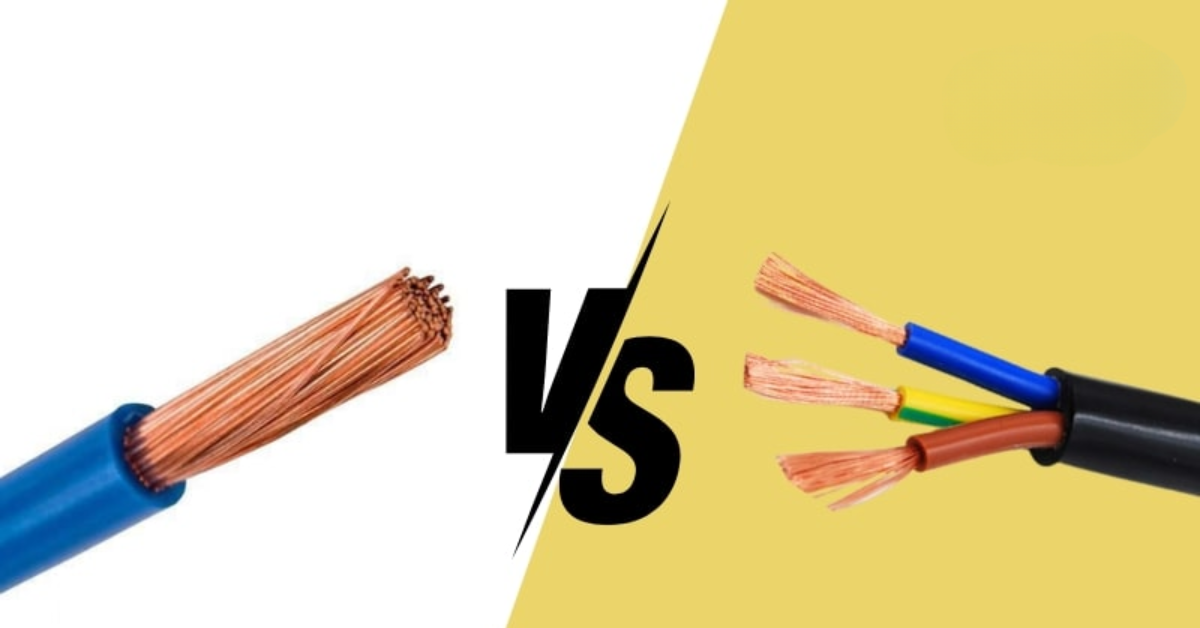

So sánh dây điện 1 lõi và dây nhiều lõi

So sánh dây điện 1 lõi và dây nhiều lõi

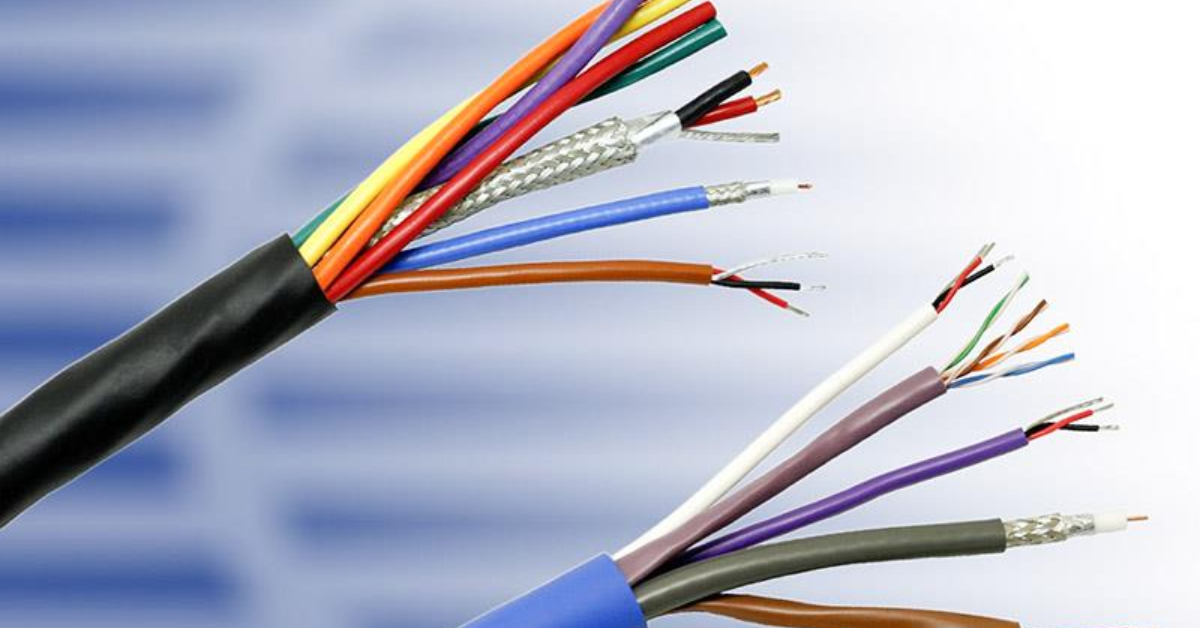

Việc hiểu dây điện 1 lõi chỉ là bước đầu. Để tối ưu hóa hệ thống điện, các kỹ sư cần so sánh rõ ràng loại dây đơn (1 lõi) với dây nhiều lõi (thường gọi là cáp mềm hoặc dây cáp). Cả hai loại đều phục vụ mục đích dẫn điện nhưng khác biệt về cấu tạo ruột dẫn khiến chúng có những ưu, nhược điểm và phạm vi ứng dụng riêng biệt. Dây nhiều lõi có cấu tạo ruột dẫn gồm nhiều bó dây nhỏ xoắn lại (từ 2 đến 5 lõi), mỗi lõi được cách điện riêng biệt, sau đó bọc chung trong một lớp vỏ bảo vệ bên ngoài.

Ưu điểm của dây điện 1 lõi (Giá rẻ, độ cứng cao, dễ đấu nối)

Dây điện 1 lõi, đặc biệt là loại dây đơn cứng (lõi đặc), mang lại nhiều lợi thế trong các ứng dụng cố định:

• Giá thành kinh tế: Do có cấu tạo đơn giản và quy trình sản xuất ít phức tạp hơn so với dây nhiều lõi (phải xoắn nhiều lõi và bọc nhiều lớp vỏ), dây điện 1 lõi thường có giá thành rẻ hơn cho cùng một tiết diện ruột dẫn.

• Độ cứng cao và ổn định: Độ cứng vững của ruột dẫn đặc hoặc ruột dẫn đơn bó giúp dây giữ được hình dạng cố định. Điều này rất lý tưởng khi lắp đặt âm tường hoặc luồn trong ống PVC thẳng, giúp việc thi công dễ dàng và nhanh chóng hơn.

• Dễ dàng đấu nối cố định: Với ruột dẫn duy nhất, việc tuốt vỏ, cố định và đấu nối vào các thiết bị đầu cuối như cầu dao, công tắc, ổ cắm trở nên đơn giản và chắc chắn hơn. Ruột dẫn đơn ít bị tòe (bung) ra, đảm bảo tiếp xúc điện tốt tại các điểm nối.

Nhược điểm của dây điện 1 lõi (Kém linh hoạt)

Mặc dù có nhiều ưu điểm, dây điện 1 lõi có một nhược điểm lớn:

• Kém linh hoạt: Đặc biệt là dây đơn cứng. Dây rất khó uốn cong, dễ bị gãy hoặc hỏng cấu trúc nếu bị uốn cong liên tục hoặc phải đi qua các khúc cua gấp. Điều này giới hạn phạm vi ứng dụng của chúng ở những nơi cần sự dẻo dai hoặc các kết nối di động. Việc luồn lách dây 1 lõi trong các ống luồn phức tạp, có nhiều góc cua cũng tốn nhiều thời gian và công sức hơn. Đây là yếu tố then chốt cần cân nhắc khi so sánh dây điện 1 lõi là gì với các loại cáp mềm nhiều lõi.

Khi nào nên dùng dây 1 lõi và khi nào nên dùng dây nhiều lõi?

Khi nào nên dùng dây 1 lõi và khi nào nên dùng dây nhiều lõi?

Việc lựa chọn giữa dây 1 lõi và dây nhiều lõi cần dựa trên tính chất ứng dụng, yêu cầu về độ bền cơ học và tính linh hoạt.

• Nên dùng dây 1 lõi khi:

  • Lắp đặt cố định: Đi dây điện âm tường, âm sàn hoặc chạy nổi trên thanh đỡ thẳng.

  • Yêu cầu độ cứng vững: Đấu nối vào các thiết bị cố định cần sự chắc chắn, không di chuyển.

• Nên dùng dây nhiều lõi khi:

  • Cần độ linh hoạt: Kết nối thiết bị cầm tay, di động (máy khoan, tủ lạnh, tivi) hoặc đi dây trong máng/ống có nhiều khúc uốn lượn phức tạp.

  • Môi trường rung lắc: Ứng dụng trong các nhà xưởng, khu công nghiệp nơi cáp dễ bị rung động cơ học.

  • Tải lớn/đi trục chính: Cáp nhiều lõi thường có cấu tạo vỏ bọc chắc chắn hơn, phù hợp hơn với các tuyến cáp tải lớn và cần sự bảo vệ cao.

Ứng dụng phổ biến của dây điện 1 lõi trong đời sống

Sau khi đã xác định rõ dây điện 1 lõi, việc tìm hiểu về ứng dụng thực tế sẽ giúp người dùng và kỹ sư đưa ra quyết định mua sắm và lắp đặt chính xác. Dây điện 1 lõi được ưu tiên sử dụng trong các hệ thống điện cố định, nơi yêu cầu độ cứng vững và tính ổn định cao. Đặc tính này giúp chúng phát huy tối đa ưu điểm về chi phí và độ bền cơ học.

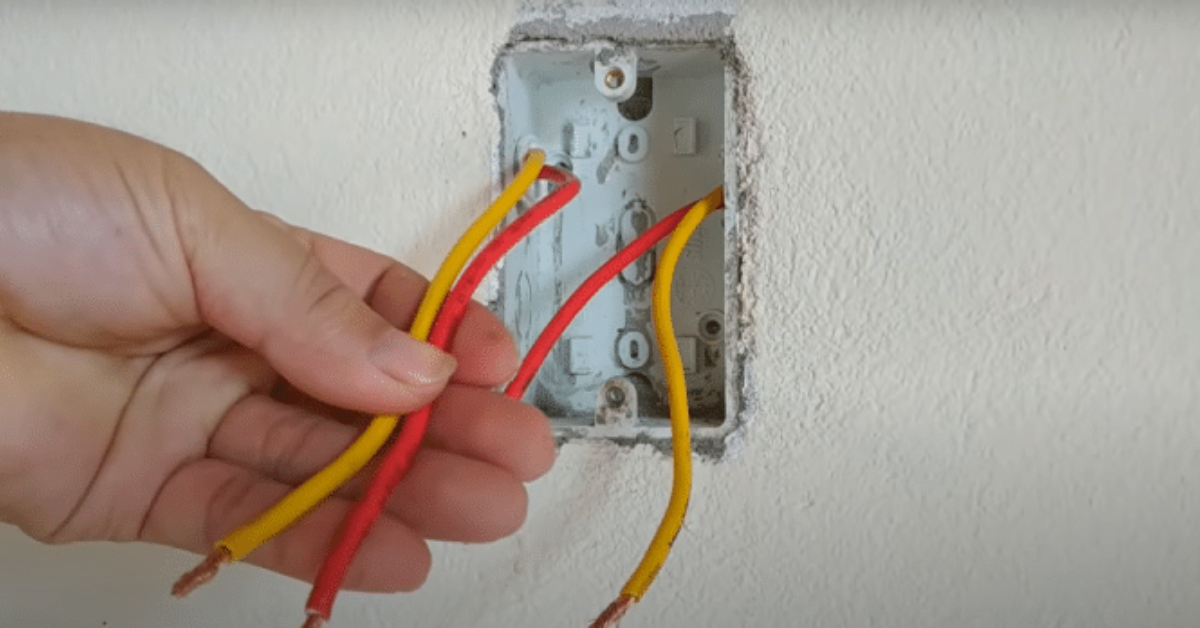

Dùng đi dây điện âm tường, trong ống luồn

Dùng đi dây điện âm tường, trong ống luồn

Ứng dụng phổ biến nhất của dây điện 1 lõi là lắp đặt cố định và được bảo vệ:

• Đi dây điện âm tường/âm sàn: Dây điện 1 lõi cứng (lõi đặc) được sử dụng rộng rãi để đi dây trong tường, dưới sàn nhà hoặc trần thạch cao. Do vị trí lắp đặt này là cố định và ít có nhu cầu uốn cong sau khi hoàn thiện, dây đơn cứng là lựa chọn kinh tế và hiệu quả nhất.

• Sử dụng trong ống luồn bảo vệ: Khi đi dây trong các loại ống luồn PVC hoặc ống ruột gà, dây điện 1 lõi được bảo vệ khỏi các tác động cơ học, độ ẩm và côn trùng. Độ cứng của dây đơn đặc giúp việc kéo dây qua các đoạn ống thẳng trở nên dễ dàng hơn so với dây mềm.

• Mạch nhánh trong nhà ở: Dây 1 lõi thường được dùng để kết nối từ các hộp chia điện (junction box) đến các thiết bị đầu cuối như công tắc, ổ cắm hoặc bóng đèn. Đây là các mạch nhánh có tải nhỏ đến trung bình, phù hợp với tiết diện phổ thông của dây 1 lõi.

Lắp đặt trong các hệ thống điện cố định

Lắp đặt trong các hệ thống điện cố định

Các hệ thống điện không cần di chuyển hay uốn lượn liên tục chính là môi trường lý tưởng cho dây điện 1 lõi:

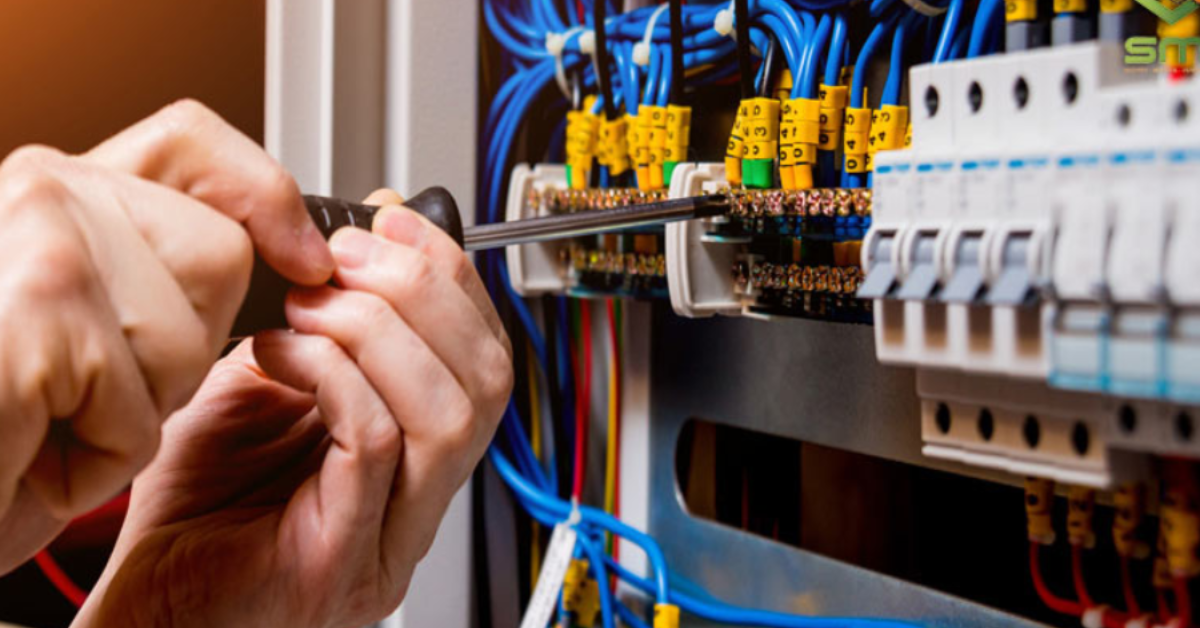

• Đấu nối bảng điện và tủ phân phối (DB): Dây 1 lõi được sử dụng để đấu nối các thiết bị bên trong tủ điện phân phối. Độ cứng của ruột dẫn giúp việc cố định dây trên các thanh cái (busbar) hoặc đấu nối vào các cực của thiết bị (như CB, MCCB) trở nên chắc chắn, đảm bảo tiếp xúc điện tốt và giảm thiểu nguy cơ lỏng lẻo mối nối.

• Hệ thống nối đất (Grounding): Dây điện 1 lõi, thường là dây đơn trần hoặc dây bọc cách điện màu vàng/xanh lục, được dùng làm dây tiếp địa cố định trong các công trình.

Hướng dẫn cách nối dây điện 1 lõi cơ bản

Hướng dẫn cách nối dây điện 1 lõi cơ bản

Kỹ thuật nối dây điện 1 lõi là thao tác cơ bản và quan trọng nhất đối với thợ điện. Việc nối dây không đúng kỹ thuật có thể gây ra hiện tượng lỏng lẻo, phát sinh nhiệt, làm tăng điện trở và tiềm ẩn nguy cơ cháy nổ. Dưới đây là hai phương pháp nối dây 1 lõi phổ biến nhất:

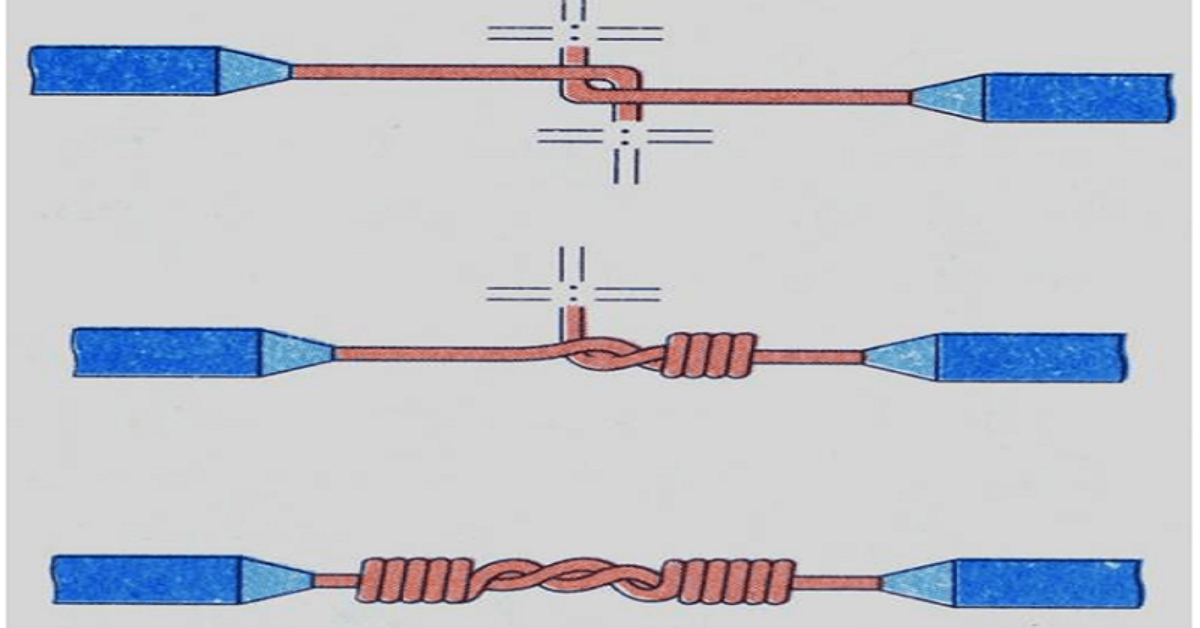

Nối so le (Nối thẳng):

• Mục đích: Dùng để kéo dài đoạn dây, áp dụng cho các vị trí thẳng và cố định trong ống luồn.

• Cách thực hiện:

  • Tước vỏ cách điện của hai đầu dây khoảng 2cm - 3cm.

  • Đặt chéo hai phần ruột dẫn đã tước vỏ.

  • Quấn chặt ruột dẫn này quanh ruột dẫn kia, đảm bảo các vòng quấn sát nhau và siết chặt.

  • Sau khi quấn xong, bẻ gập đầu dây thừa vào sát phần ruột dẫn để tránh bị bung.

  • Dùng băng keo điện chuyên dụng quấn kín mối nối, đảm bảo lớp băng keo chồng lên cả phần vỏ cách điện cũ để ngăn ngừa rò rỉ điện.

Nối phân nhánh (Nối chữ T):

• Mục đích: Dùng để trích một nhánh dây từ đường dây trục chính mà không cắt đứt dây trục.

• Cách thực hiện:

  • Tước một đoạn vỏ cách điện khoảng 2cm - 3cm tại vị trí cần phân nhánh trên dây trục chính.

  • Tước vỏ đầu dây nhánh khoảng 5cm.

  • Quấn đầu dây nhánh quanh ruột dẫn của dây trục chính theo hình xoắn ốc, siết chặt từng vòng quấn. Đảm bảo lực siết đủ mạnh để tạo tiếp xúc điện tốt nhất.

  • Kiểm tra độ chắc chắn của mối nối trước khi dùng băng keo điện quấn kín và hoàn tất.

Việc thực hiện đúng các thao tác nối dây điện 1 lõi là gì theo tiêu chuẩn kỹ thuật không chỉ đảm bảo hiệu suất truyền tải mà còn là yếu tố an toàn sống còn của toàn bộ hệ thống điện.

Qua các phân tích chi tiết, chúng ta đã trả lời rõ ràng dây điện 1 lõi, đồng thời nắm được sự khác biệt giữa dây đơn cứng và dây đơn mềm. Dây điện 1 lõi là giải pháp kinh tế và ổn định cho các ứng dụng cố định, đặc biệt là đi dây âm tường, luồn ống và đấu nối tủ phân phối. Việc lựa chọn đúng loại dây và áp dụng kỹ thuật nối dây chuẩn xác là yếu tố then chốt quyết định sự an toàn và hiệu quả lâu dài của hệ thống điện.

Nếu bạn cần tư vấn chuyên sâu về việc lựa chọn tiết diện, vật liệu (đồng/nhôm) hay các loại dây nhiều lõi khác phù hợp với quy mô công trình, hãy liên hệ ngay với Saigon Sinco. Chúng tôi cam kết cung cấp các sản phẩm dây cáp điện chất lượng, đạt tiêu chuẩn an toàn kỹ thuật cao nhất.
