Hướng dẫn đo điện trở cách điện máy biến áp chính xác

Đo điện trở cách điện máy biến áp là một trong những hạng mục kiểm tra quan trọng nhất để đánh giá tình trạng và đảm bảo an toàn vận hành cho thiết bị then chốt này trong hệ thống điện. Bài viết này của Sài Gòn Sinco sẽ cung cấp một hướng dẫn chi tiết, từ khái niệm cơ bản, lý do cần kiểm tra, các phương pháp phổ biến, đến quy trình đo điện trở cách điện máy biến áp một cách chính xác và những lưu ý không thể bỏ qua.

Điện trở cách điện là gì?

Điện trở cách điện là khả năng cản trở dòng điện rò của vật liệu cách điện. Đây là thông số quan trọng đánh giá chất lượng cách điện giữa các phần dẫn điện với nhau hoặc giữa phần dẫn điện với đất.

Trong máy biến áp, hệ thống cách điện bao gồm:

• Cách điện giữa các cuộn dây (cuộn sơ cấp và thứ cấp).

• Cách điện giữa các cuộn dây với lõi thép và vỏ máy.

• Cách điện giữa các vòng dây trong cùng một cuộn dây.

Điện trở cách điện được đo bằng đơn vị Ohm (Ω), thường ở mức MΩ (Megaohm) hoặc GΩ (Gigaohm). Giá trị điện trở cách điện càng cao càng tốt, chứng tỏ khả năng ngăn cách dòng điện rò rỉ càng tốt.

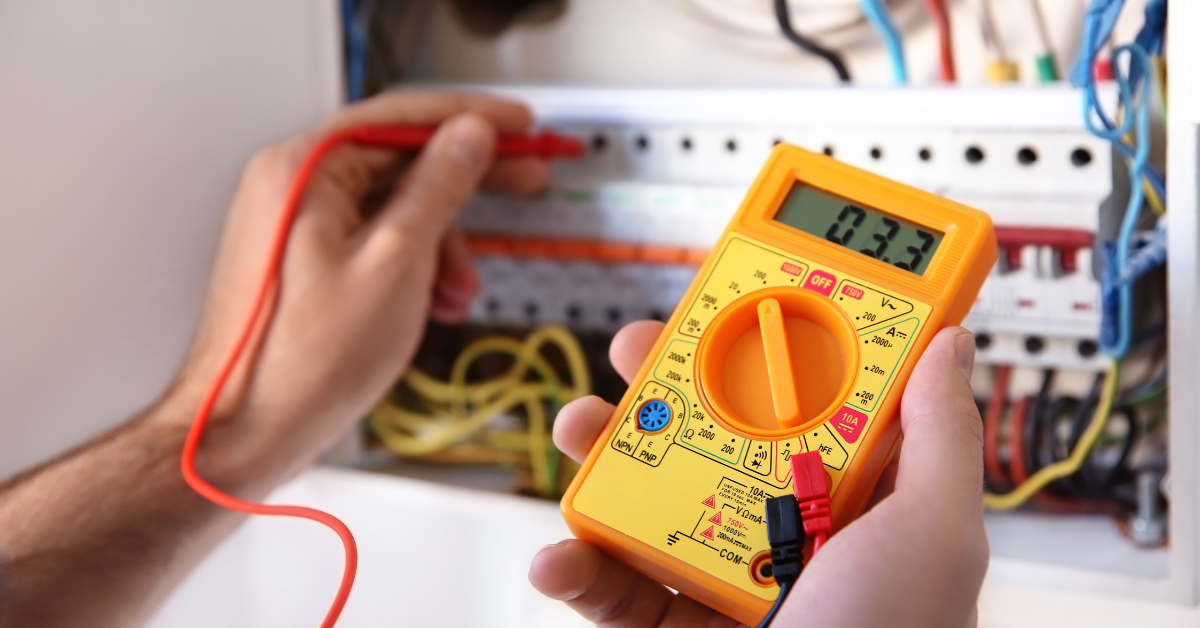

Điện trở cách điện là gì

Tại sao cần đo điện trở cách điện máy biến áp?

Việc đo điện trở cách điện máy biến áp không phải là một thao tác tùy hứng mà là một yêu cầu kỹ thuật bắt buộc và mang lại nhiều lợi ích thiết thực. Cụ thể như:

• Đảm bảo an toàn cho người vận hành và thiết bị: Đây là lý do quan trọng nhất. Nếu cách điện bị suy giảm, có thể xảy ra hiện tượng phóng điện, gây chập cháy, nổ máy biến áp, đe dọa trực tiếp đến tính mạng con người và làm hư hỏng các thiết bị liên quan trong hệ thống.

• Đánh giá tình trạng thực tế của hệ thống cách điện: Kết quả đo điện trở cách điện cung cấp thông tin về mức xuống cấp của lớp cách điện. Qua đó, có thể phát hiện sớm các dấu hiệu suy giảm, lão hóa, nhiễm ẩm, hoặc nhiễm bẩn của vật liệu cách điện.

• Phòng ngừa sự cố, tăng độ tin cậy vận hành: Việc phát hiện sớm các vấn đề về cách điện cho phép lên kế hoạch sửa chữa, bảo dưỡng kịp thời, ngăn chặn các sự cố lớn có thể xảy ra, từ đó đảm bảo máy biến áp hoạt động liên tục và ổn định, tăng độ tin cậy cung cấp điện.

• Tối ưu hóa chi phí bảo trì: Bằng cách theo dõi xu hướng thay đổi của điện trở cách điện theo thời gian, người quản lý có thể đưa ra quyết định bảo trì dựa trên tình trạng thực tế thay vì bảo trì theo định kỳ cố định, giúp tiết kiệm chi phí mà vẫn đảm bảo hiệu quả.

• Tuân thủ các tiêu chuẩn và quy định kỹ thuật: Nhiều tiêu chuẩn ngành điện và quy định an toàn yêu cầu việc kiểm tra định kỳ điện trở cách điện của máy biến áp như một phần của chương trình bảo trì.

Tóm lại, đo điện trở cách điện là một biện pháp kiểm tra định kỳ và cần thiết cho máy biến áp, giúp bảo vệ tài sản, con người và đảm bảo sự ổn định của hệ thống điện.

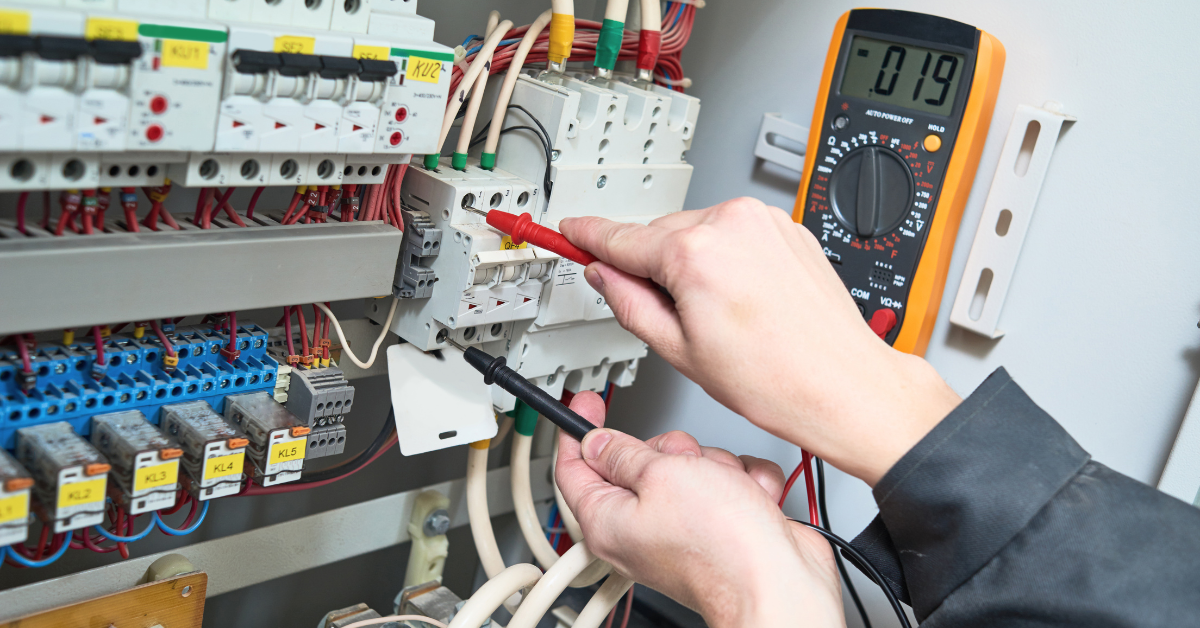

Tại sao cần đo điện trở cách điện máy biến áp

Khi nào cần kiểm tra điện trở cách điện máy biến áp?

Việc kiểm tra điện trở cách điện máy biến áp cần được thực hiện vào những thời điểm cụ thể để đảm bảo tính chính xác và hiệu quả của công tác đánh giá. Dưới đây là các trường hợp điển hình cần tiến hành đo:

• Trước khi đưa vào vận hành (nghiệm thu lắp đặt mới): Đây là bước bắt buộc để kiểm tra chất lượng cách điện của máy biến áp sau quá trình vận chuyển, lắp đặt, đảm bảo máy đáp ứng tiêu chuẩn kỹ thuật trước khi đóng điện lần đầu.

• Sau khi sửa chữa lớn hoặc đại tu: Bất kỳ can thiệp nào vào cấu trúc bên trong máy biến áp (ví dụ: thay cuộn dây, xử lý dầu) đều cần kiểm tra lại điện trở cách điện để xác nhận chất lượng sửa chữa.

• Kiểm tra định kỳ theo lịch bảo dưỡng: Hầu hết các quy trình vận hành đều yêu cầu kiểm tra điện trở cách điện máy biến áp theo một chu kỳ nhất định (ví dụ: hàng năm, hoặc sau một số giờ vận hành nhất định). Tần suất kiểm tra có thể phụ thuộc vào tuổi thọ, tầm quan trọng của máy biến áp và điều kiện vận hành.

• Khi có dấu hiệu bất thường: Nếu máy biến áp có các dấu hiệu bất thường như phát nóng quá mức, có tiếng kêu lạ, dầu bị đổi màu hoặc có cặn, hoặc sau khi xảy ra các sự cố như ngắn mạch trong hệ thống, sét đánh gần đó, cần kiểm tra ngay điện trở cách điện.

• Trước khi không vận hành trong thời gian dài và khi đưa trở lại vận hành: Nếu máy biến áp ngừng hoạt động một thời gian dài, cách điện có thể bị ảnh hưởng do độ ẩm. Cần kiểm tra trước khi đóng điện trở lại.

Việc xác định đúng thời điểm kiểm tra sẽ giúp theo dõi sát sao tình trạng cách điện, phát hiện sớm các nguy cơ tiềm ẩn và đưa ra các biện pháp xử lý kịp thời, đảm bảo máy biến áp luôn vận hành an toàn và hiệu quả.

Các nguyên nhân gây hư hỏng cách điện máy biến áp

Hệ thống cách điện của máy biến áp, dù được thiết kế tốt đến đâu, cũng sẽ bị suy giảm chất lượng theo thời gian và do tác động của nhiều yếu tố. Hiểu rõ các nguyên nhân này giúp chúng ta có biện pháp phòng ngừa và kiểm tra hiệu quả hơn:

• Nhiệt độ cao (Lão hóa nhiệt): Đây là một trong những nguyên nhân hàng đầu. Máy biến áp hoạt động sinh nhiệt, đặc biệt khi quá tải. Nhiệt độ cao kéo dài sẽ làm tăng tốc độ lão hóa của các vật liệu cách điện rắn (giấy, bìa cách điện) và lỏng (dầu cách điện), khiến chúng trở nên giòn, dễ nứt vỡ và mất khả năng cách điện.

• Độ ẩm (Nhiễm ẩm): Hơi ẩm từ môi trường có thể xâm nhập vào bên trong máy biến áp (đặc biệt với máy biến áp kiểu hở hoặc gioăng làm kín bị hỏng). Độ ẩm làm giảm đáng kể điện trở cách điện của giấy và dầu, tăng nguy cơ phóng điện.

• Ô nhiễm và bụi bẩn: Bụi bẩn, dầu mỡ hoặc các hóa chất từ môi trường có thể bám trên bề mặt sứ xuyên, các đầu cốt nối, tạo thành đường dẫn cho dòng điện rò, gây phóng điện bề mặt và làm suy giảm cách điện.

• Quá điện áp (Điện áp tăng vọt): Các hiện tượng quá điện áp do sét đánh hoặc thao tác đóng cắt trong lưới điện có thể gây ra ứng suất điện lớn lên hệ thống cách điện, nếu vượt quá ngưỡng chịu đựng sẽ gây đánh thủng cách điện.

• Ứng suất cơ học: Rung động trong quá trình vận hành, lực điện động khi xảy ra ngắn mạch, hoặc các va đập trong quá trình vận chuyển, lắp đặt có thể làm nứt vỡ, xê dịch các chi tiết cách điện, làm giảm khả năng cách điện.

• Phóng điện cục bộ: Đây là các phóng điện nhỏ xảy ra tại các điểm yếu trong hệ thống cách điện. Dù ban đầu không gây sự cố ngay, nhưng phóng điện cục bộ kéo dài sẽ dần phá hủy vật liệu cách điện tại điểm đó và lan rộng ra.

• Quá trình oxy hóa và hóa học: Dầu cách điện có thể bị oxy hóa theo thời gian, tạo ra axit và cặn bùn. Các sản phẩm này không chỉ làm giảm khả năng cách điện của dầu mà còn tấn công, làm hỏng các vật liệu cách điện rắn

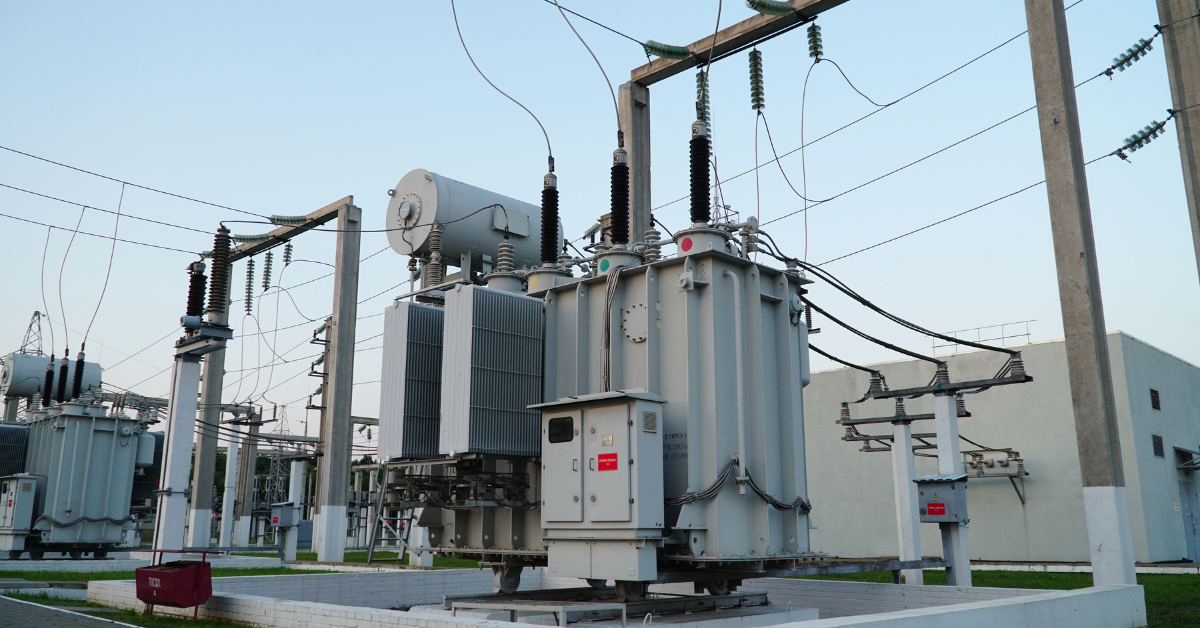

Các nguyên nhân gây hư hỏng cách điện máy biến áp

Các phương pháp kiểm tra điện trở cách điện

Có nhiều phương pháp để kiểm tra điện trở cách điện, dưới đây là một số phép thử chính:

Phương pháp đo trực tiếp bằng Mêgaômét (Megohmmeter)

Đây là phương pháp thông dụng nhất và thường được ưu tiên lựa chọn.

• Nguyên lý: Bạn sẽ sử dụng một thiết bị chuyên dụng gọi là Mêgaômét (Megohmmeter). Máy này sẽ phát ra một điện áp một chiều (DC) ở mức cao (ví dụ như 500V, 1000V, 2500V, hoặc 5000V, tùy theo cấp điện áp của thiết bị cần đo) đặt vào lớp cách điện. Giá trị điện trở cách điện sẽ được hiển thị trực tiếp trên màn hình của đồng hồ, giúp người đo dễ dàng ghi nhận.

• Cách thực hiện cơ bản: Một đầu dò của Mêgaômét được nối vào phần dẫn điện của máy biến áp (ví dụ: một cuộn dây), đầu còn lại được nối vào vỏ máy (đã được nối đất) hoặc phần cách điện khác cần kiểm tra. Sau khi đặt điện áp DC, giá trị điện trở sẽ được đọc sau một khoảng thời gian nhất định, thường từ 1 đến 10 phút tùy theo yêu cầu của phép thử.

• Điểm nổi bật: Phương pháp này được đánh giá cao vì tính đơn giản, cho kết quả nhanh chóng. Nó rất phù hợp để kiểm tra các hệ thống điện quy mô nhỏ hoặc những thiết bị có điện dung không quá lớn.

Phương pháp đo gián tiếp (sử dụng Vôn kế và Ampe kế)

Trong trường hợp không có sẵn Mêgaômét, hoặc khi cần một phương pháp kiểm tra khác với độ chính xác cao trong điều kiện phòng thí nghiệm, phương pháp gián tiếp có thể được áp dụng.

• Nguyên lý: Một nguồn điện áp DC tiêu chuẩn (ví dụ: 500V, 1000V...) được đặt vào lớp cách điện cần kiểm tra. Đồng thời, người ta sẽ sử dụng một Ampe kế có độ nhạy cao để đo dòng điện rò (ký hiệu là Irò) chạy qua lớp cách điện đó. Điện trở cách điện (ký hiệu là R_cđ) sau đó được tính toán bằng công thức Ohm quen thuộc:

  • Trong đó: Rcđ là điện trở cách điện (tính bằng MΩ), Uđ là điện áp DC đặt vào (tính bằng V), và Irò là dòng điện rò đo được (tính bằng µA hoặc A).

• Ứng dụng: Phương pháp này thường được sử dụng khi không có Mêgaômét hoặc trong các môi trường nghiên cứu, thí nghiệm yêu cầu phân tích chi tiết về dòng điện rò.

Phương pháp ghi tại chỗ (Spot-Reading Test)

Phương pháp này thực chất là một cách áp dụng phép đo trực tiếp bằng Mêgaômét, nhưng tập trung vào việc ghi nhận giá trị tại một thời điểm cụ thể để theo dõi xu hướng.

• Nguyên lý: Đặt một điện áp DC từ Mêgaômét vào cách điện và đọc giá trị điện trở sau một khoảng thời gian nhất định, thường là 1 phút, đôi khi có thể kéo dài đến 10 phút. Giá trị này sau đó được so sánh với các kết quả đo trước đó (nếu có) hoặc với các giá trị tiêu chuẩn để đánh giá.

• Cách thực hiện: Duy trì điện áp DC ổn định trong suốt thời gian đo và ghi lại giá trị điện trở hiển thị trên Mêgaômét.

• Điểm nổi bật: Phương pháp này rất hữu ích để theo dõi sự thay đổi, xu hướng suy giảm chất lượng cách điện qua các lần đo khác nhau. Nó phù hợp cho việc bảo trì định kỳ, đặc biệt với các hệ thống nhỏ.

Phương pháp Thời gian - Điện trở (Time-Resistance Test - Đánh giá sự hấp thụ điện môi)

Phương pháp này cung cấp thông tin sâu hơn về tình trạng của vật liệu cách điện, đặc biệt là khả năng hấp thụ và phân cực của điện môi.

• Nguyên lý: Người ta sẽ đo và ghi lại giá trị điện trở cách điện tại nhiều thời điểm khác nhau sau khi bắt đầu đặt điện áp DC. Thông thường, các mốc thời gian quan trọng là 15 giây, 60 giây (1 phút) và 10 phút. Từ các giá trị này, hai chỉ số quan trọng sẽ được tính toán:

  • Hệ số hấp thụ điện môi (Kht, hay DAR - Dielectric Absorption Ratio): Được tính bằng tỷ số giữa điện trở đo ở 60 giây và điện trở đo ở 15 giây (Kht = R60s / R15s).

  • Chỉ số phân cực (Kpc, hay PI - Polarization Index): Được tính bằng tỷ số giữa điện trở đo ở 10 phút và điện trở đo ở 1 phút (Kpc = R10phút / R1phút).

• Đánh giá: Cách điện được coi là tốt nếu có Kht > 1.3 và Kpc > 2.0. Các giá trị này có thể thay đổi tùy theo tiêu chuẩn và loại thiết bị cụ thể. Các chỉ số này giúp phát hiện hiệu quả sự nhiễm ẩm hoặc nhiễm bẩn trong cách điện.

• Ứng dụng: Rất hiệu quả để đánh giá chất lượng cách điện của các thiết bị lớn như động cơ điện công suất cao, máy phát điện và đặc biệt là các máy biến áp.

Phương pháp tăng điện áp từng cấp (Step Voltage Test)

Phương pháp này được thiết kế để phát hiện các điểm yếu tiềm ẩn trong hệ thống cách điện, những điểm mà có thể không biểu hiện rõ ràng ở mức điện áp thử nghiệm thấp.

• Nguyên lý: Điện áp thử DC từ Mêgaômét được đặt vào cách điện và tăng lên theo từng cấp độ (ví dụ: bắt đầu từ 500V, sau đó tăng lên 1000V, rồi 2500V...). Tại mỗi cấp điện áp, người ta sẽ giữ trong một khoảng thời gian nhất định (ví dụ: 1 phút) và ghi lại giá trị điện trở cách điện tương ứng.

• Đánh giá: Nếu cách điện tốt, giá trị điện trở đo được ở các cấp điện áp khác nhau sẽ tương đối ổn định hoặc thậm chí tăng nhẹ. Tuy nhiên, nếu có sự sụt giảm đáng kể của điện trở khi điện áp tăng lên, đó là dấu hiệu cảnh báo có điểm yếu, vết nứt, hoặc sự nhiễm bẩn cục bộ trong cách điện, có nguy cơ bị đánh thủng ở điện áp cao hơn.

• Điểm nổi bật: Đây là phương pháp hiệu quả để kiểm tra "sức chịu đựng" của cách điện dưới các mức ứng suất điện áp khác nhau, đặc biệt quan trọng đối với các thiết bị hoạt động ở cấp điện áp cao.

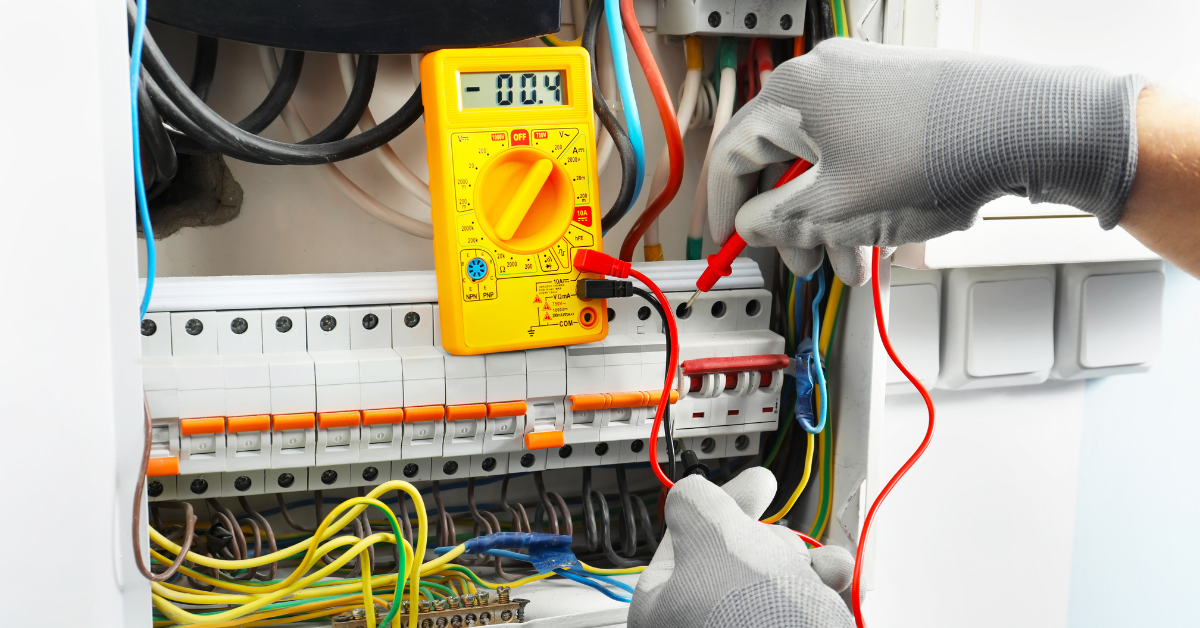

Các phương pháp kiểm tra điện trở cách điện

Hướng dẫn các bước đo điện trở cách điện máy biến áp

Việc đo điện trở cách điện máy biến áp đòi hỏi sự cẩn trọng và tuân thủ quy trình để đảm bảo an toàn và kết quả chính xác. Dưới đây là các bước cơ bản:

Bước 1: Chuẩn bị an toàn và thiết bị

• An toàn là trên hết:

  • Cô lập hoàn toàn máy biến áp khỏi lưới điện ở cả phía cao áp và hạ áp. Đảm bảo các dao cách ly đã mở và có biện pháp khóa lại (lock-out/tag-out).

  • Nối đất tạm thời các đầu cực của máy biến áp để xả hết điện tích dư. Sau đó, tháo các dây nối đất này trước khi đo (trừ dây nối đất vỏ máy).

  • Sử dụng đầy đủ trang bị bảo hộ cá nhân (PPE) như găng tay cách điện, ủng cách điện, kính bảo hộ.

  • Đảm bảo khu vực làm việc khô ráo, thông thoáng.

• Chuẩn bị máy biến áp:

  • Vệ sinh sạch sẽ bề mặt các sứ xuyên, đầu cốt để loại bỏ bụi bẩn, dầu mỡ có thể ảnh hưởng đến kết quả đo.

  • Ghi lại nhiệt độ môi trường và nhiệt độ cuộn dây máy biến áp (nếu có thể) để hiệu chỉnh kết quả đo sau này.

• Chuẩn bị thiết bị đo (Megohmmeter):

  • Kiểm tra tình trạng hoạt động của Megohmmeter, đảm bảo pin đủ hoặc nguồn cấp ổn định.

  • Chọn cấp điện áp thử nghiệm phù hợp với cấp điện áp của cuộn dây máy biến áp theo tiêu chuẩn (ví dụ: IEEE Std 43-2000 hoặc TCVN). Không chọn điện áp thử quá cao có thể gây hỏng cách điện.

Bước 2: Thực hiện các kết nối đo Các phép đo điện trở cách điện thường được thực hiện giữa các cuộn dây với nhau và giữa từng cuộn dây với vỏ (đất). Các kết nối điển hình:

• Đo giữa cuộn cao áp (HV) với cuộn hạ áp (LV) và vỏ (Đất):

  • Nối đầu dương (+) của Megohmmeter với tất cả các đầu cực của cuộn cao áp (chập chung lại).

  • Nối đầu âm (-) của Megohmmeter với tất cả các đầu cực của cuộn hạ áp (chập chung lại) VÀ với đầu nối đất vỏ máy biến áp.

• Đo giữa cuộn cao áp (HV) với vỏ (Đất) - cuộn hạ áp (LV) nối đất:

  • Nối đầu dương (+) của Megohmmeter với tất cả các đầu cực của cuộn cao áp.

  • Nối đầu âm (-) của Megohmmeter với vỏ máy biến áp.

  • Tất cả các đầu cực của cuộn hạ áp được nối đất (nối với vỏ máy).

• Đo giữa cuộn hạ áp (LV) với vỏ (Đất) - cuộn cao áp (HV) nối đất:

  • Nối đầu dương (+) của Megohmmeter với tất cả các đầu cực của cuộn hạ áp.

  • Nối đầu âm (-) của Megohmmeter với vỏ máy biến áp.

  • Tất cả các đầu cực của cuộn cao áp được nối đất (nối với vỏ máy).

Lưu ý: Thứ tự các phép đo có thể thay đổi, nhưng cần đảm bảo đo được cách điện giữa các phần riêng biệt.

Bước 3: Tiến hành đo và ghi nhận kết quả

• Sau khi đã kết nối chắc chắn và đúng cách, bắt đầu cấp điện áp thử từ Megohmmeter.

• Theo dõi và ghi lại giá trị điện trở hiển thị trên máy đo tại các thời điểm quy định cho từng phép thử (ví dụ: 30 giây, 60 giây cho DAR; 1 phút, 10 phút cho PI).

• Ghi lại cả điện áp thử nghiệm đã sử dụng.

Bước 4: Kết thúc phép đo và xả điện

• Sau khi hoàn tất phép đo cuối cùng, ngắt điện áp thử từ Megohmmeter.

• Quan trọng: Chờ cho điện áp trên cuộn dây giảm xuống mức an toàn (theo chỉ thị của máy đo hoặc đợi một khoảng thời gian nhất định). Sau đó, tiến hành nối đất lại các đầu cực của máy biến áp để xả hết hoàn toàn điện tích còn tích tụ trong cuộn dây. Đây là bước cực kỳ quan trọng để đảm bảo an toàn trước khi tháo dỡ kết nối hoặc tiếp xúc với máy biến áp.

• Tháo dỡ các kết nối của máy đo.

Bước 5: Phân tích kết quả và lập báo cáo

• Tính toán các chỉ số DAR, PI (nếu thực hiện các phép thử này).

• Hiệu chỉnh giá trị điện trở cách điện về nhiệt độ tiêu chuẩn (thường là 20°C hoặc 40°C) nếu cần thiết để so sánh.

• So sánh kết quả đo được với các giá trị tiêu chuẩn, giá trị từ nhà sản xuất, hoặc kết quả của các lần đo trước đó để đánh giá tình trạng cách điện.

• Lập báo cáo chi tiết về quá trình đo, kết quả và các nhận định.

Quy trình này cần được thực hiện bởi những người có chuyên môn và được đào tạo về an toàn điện.

Lưu ý quan trọng khi đo điện trở cách điện máy biến áp

Để đảm bảo kết quả đo điện trở cách điện máy biến áp chính xác và an toàn, cần lưu ý một số điều sau:

• An toàn là số một: Luôn ngắt hoàn toàn nguồn điện, kiểm tra không còn điện, nối đất đúng cách và sử dụng đầy đủ trang bị bảo hộ cá nhân.

• Chọn đúng điện áp thử: Sử dụng điện áp DC từ Mêgaômét phù hợp với cấp điện áp của máy biến áp theo tiêu chuẩn, tránh quá thấp hoặc quá cao.

• Lưu ý nhiệt độ và độ ẩm: Ghi lại nhiệt độ và độ ẩm môi trường. Kết quả điện trở cách điện rất nhạy cảm với các yếu tố này, cần hiệu chỉnh nếu so sánh với các lần đo khác hoặc tiêu chuẩn. Vệ sinh sạch bề mặt sứ cách điện.

• Xả điện tích kỹ lưỡng: Sau khi đo, phải nối đất các đầu cực máy biến áp để xả hết hoàn toàn điện tích còn dư, đảm bảo an toàn tuyệt đối.

• Ghi chép đầy đủ: Lưu lại tất cả thông tin liên quan đến phép đo (thời gian, điều kiện, kết quả) để theo dõi và phân tích.

• Kiểm tra thiết bị đo: Đảm bảo Mêgaômét còn hiệu chuẩn và hoạt động tốt.

• Hiểu rõ giới hạn: Kết quả đo điện trở cách điện cần được xem xét cùng các phép thử khác để có đánh giá toàn diện.

Lưu ý quan trọng khi đo điện trở cách điện máy biến áp

Đo điện trở cách điện máy biến áp là một công việc kỹ thuật đòi hỏi kiến thức, kỹ năng và sự cẩn trọng. Thực hiện đúng quy trình không chỉ mang lại kết quả đánh giá chính xác tình trạng của máy biến áp mà còn đảm bảo an toàn tuyệt đối cho người thực hiện và thiết bị. Việc duy trì hệ thống cách điện tốt sẽ giúp máy biến áp vận hành ổn định, tin cậy và kéo dài tuổi thọ. Hy vọng Sài Gòn Sinco đã cung cấp các thông tin hữu ích cho bạn!
