Tổng hợp thông tin về Đồng Hồ Vạn Năng

Đồng hồ vạn năng là công cụ đo điện đa năng, giúp đo điện áp, dòng điện, điện trở và kiểm tra linh kiện chính xác. Thiết bị này là lựa chọn không thể thiếu cho kỹ sư, thợ điện và các nhà nghiên cứu khi cần kiểm soát và chẩn đoán hệ thống điện. Trong bài viết này, cùng Saigon Sinco khám phá các loại đồng hồ vạn năng chất lượng, tin cậy và dễ sử dụng cho mọi nhu cầu đo điện.

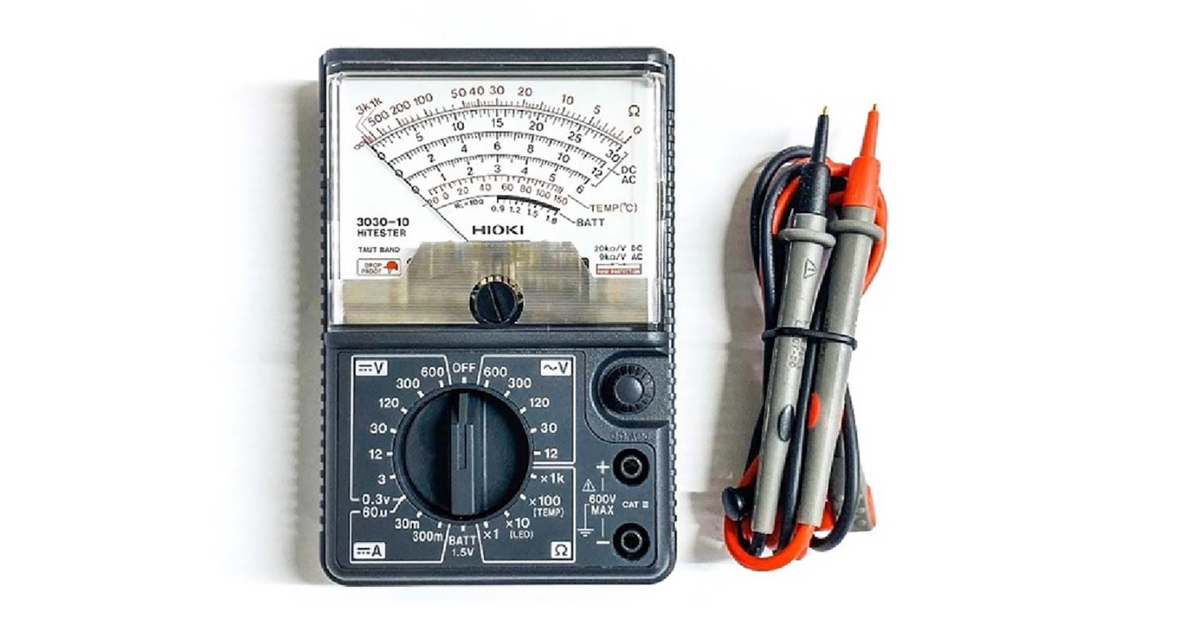

Đồng hồ vạn năng là gì?

Đồng hồ vạn năng (Multimeter) là thiết bị đo điện đa năng, có khả năng đo điện áp (AC/DC), dòng điện, điện trở và kiểm tra các linh kiện điện tử. Đây là công cụ không thể thiếu cho kỹ sư, thợ điện, nhà nghiên cứu và các kỹ thuật viên khi cần giám sát, chẩn đoán và kiểm tra hệ thống điện.

Các đồng hồ vạn năng hiện nay có thể chia thành hai loại chính: đồng hồ vạn năng cơ (Analog Multimeter) và đồng hồ vạn năng điện tử (Digital Multimeter - DMM). Thiết bị này giúp phát hiện sự cố, đảm bảo hệ thống điện vận hành ổn định, an toàn và tiết kiệm thời gian trong quá trình kiểm tra.

Đồng hồ vạn năng là gì?

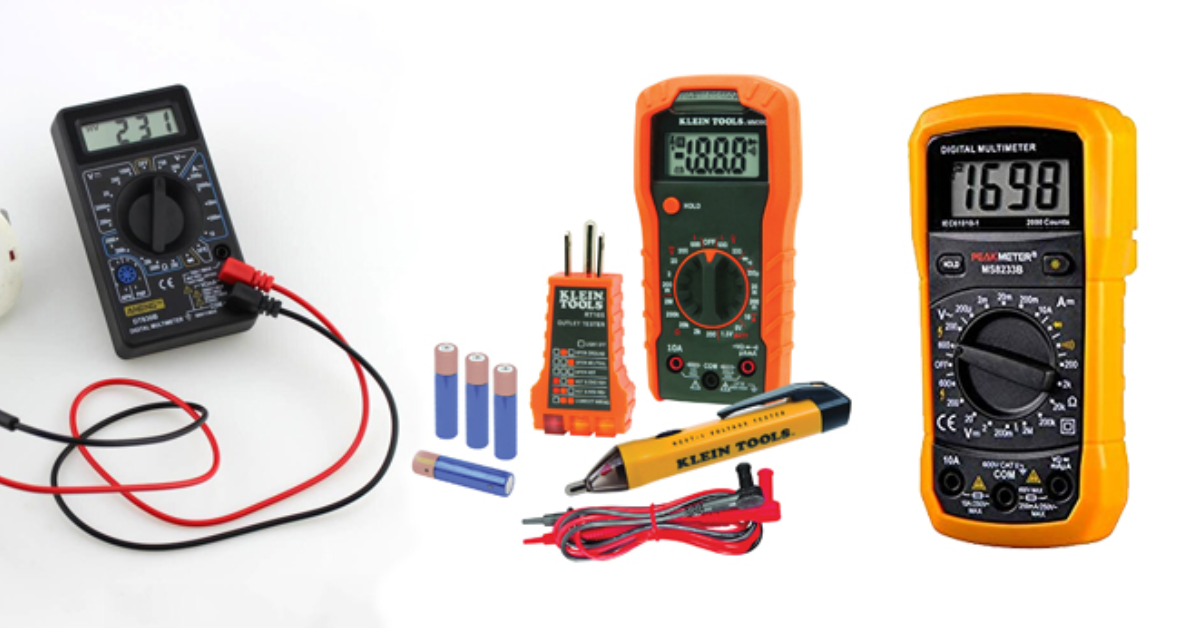

Các loại đồng hồ vạn năng

Đồng hồ vạn năng được phân loại dựa trên cấu tạo, phương pháp hiển thị và tính năng, giúp người dùng lựa chọn phù hợp với nhu cầu:

• Đồng hồ vạn năng cơ (Analog Multimeter)

  • Hiển thị bằng kim và thang đo cơ học.

  • Ưu điểm: Bền bỉ, giá thành thấp, dễ sửa chữa.

  • Nhược điểm: Đọc số khó chính xác bằng loại điện tử, ít chức năng.

• Đồng hồ vạn năng điện tử (Digital Multimeter - DMM)

  • Hiển thị bằng màn hình số LCD.

  • Ưu điểm: Đo chính xác, dễ đọc, tích hợp nhiều chức năng như đo tần số, tụ điện, kiểm tra diode.

  • Nhược điểm: Giá cao hơn và cần pin để hoạt động.

• Đồng hồ vạn năng True RMS

  • Dùng để đo chính xác điện áp và dòng điện dạng sóng không chuẩn, đặc biệt trong các thiết bị công nghiệp.

• Đồng hồ vạn năng mini cầm tay / đa năng chuyên dụng

  • Thiết kế nhỏ gọn, dễ mang theo.

  • Thường tích hợp nhiều chức năng: đo nhiệt độ, kiểm tra linh kiện, kiểm tra mạch điện nhanh.

Việc lựa chọn loại đồng hồ vạn năng phù hợp sẽ giúp đo lường chính xác, tiết kiệm thời gian và đảm bảo an toàn cho người sử dụng.

Các loại đồng hồ vạn năng

Công dụng của đồng hồ vạn năng

Đồng hồ vạn năng là công cụ đo điện đa năng, được sử dụng rộng rãi trong việc giám sát, kiểm tra và chẩn đoán hệ thống điện, linh kiện và thiết bị điện tử. Với tính đa năng, thiết bị này không chỉ hỗ trợ đo điện áp, dòng điện, điện trở mà còn giúp phát hiện sự cố, bảo trì và sửa chữa thiết bị hiệu quả, tiết kiệm thời gian.

Công dụng của đồng hồ vạn năng

Kiểm tra pin

Đồng hồ vạn năng cho phép đo điện áp pin để xác định tình trạng pin còn hoạt động tốt hay đã yếu. Việc kiểm tra pin định kỳ giúp đảm bảo các thiết bị điện hoạt động ổn định và tránh tình trạng tắt nguồn đột ngột.

Kiểm tra mạch điện

Thiết bị này giúp kỹ thuật viên kiểm tra mạch điện để phát hiện các điểm hở, ngắn mạch hoặc điện áp bất thường. Đồng hồ vạn năng đo chính xác dòng điện và điện áp, giúp xử lý sự cố nhanh chóng, đảm bảo hệ thống vận hành ổn định.

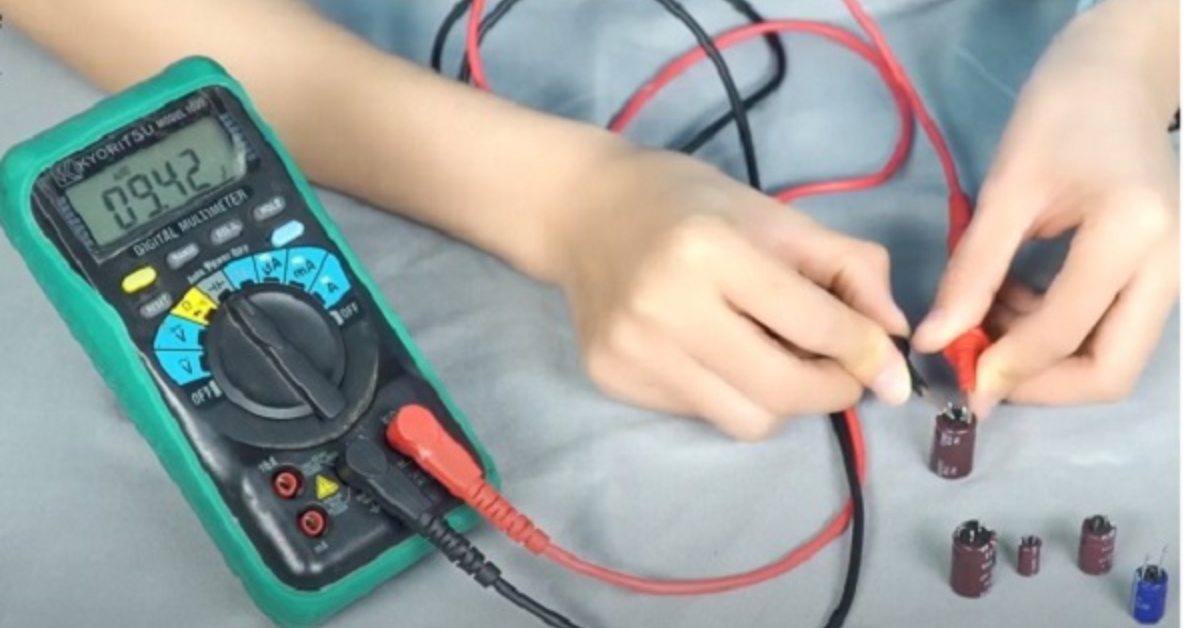

Công dụng kiểm tra tình trạng của linh kiện

Đồng hồ vạn năng có thể kiểm tra trạng thái hoạt động của các linh kiện điện tử như diode, transistor, điện trở, tụ điện. Điều này giúp đánh giá linh kiện còn tốt hay cần thay thế, hạn chế rủi ro hư hỏng hệ thống.

Công dụng kiểm tra tình trạng của linh kiện

Công dụng kiểm tra đầu ra của các thiết bị

Thiết bị còn hỗ trợ đo đầu ra điện áp và dòng điện của các thiết bị điện, từ máy bơm, quạt, đèn đến các thiết bị điện tử phức tạp. Việc này giúp đảm bảo các thiết bị hoạt động đúng công suất và an toàn cho người sử dụng.

Đồng hồ đa năng giúp sửa chữa các thiết bị điện tử

Nhờ khả năng đo đa năng, đồng hồ vạn năng hỗ trợ sửa chữa các thiết bị điện tử hiệu quả. Kỹ thuật viên có thể xác định nhanh nguyên nhân hỏng, đo kiểm các linh kiện và xác nhận thiết bị hoạt động trở lại bình thường, tiết kiệm thời gian và chi phí bảo trì.

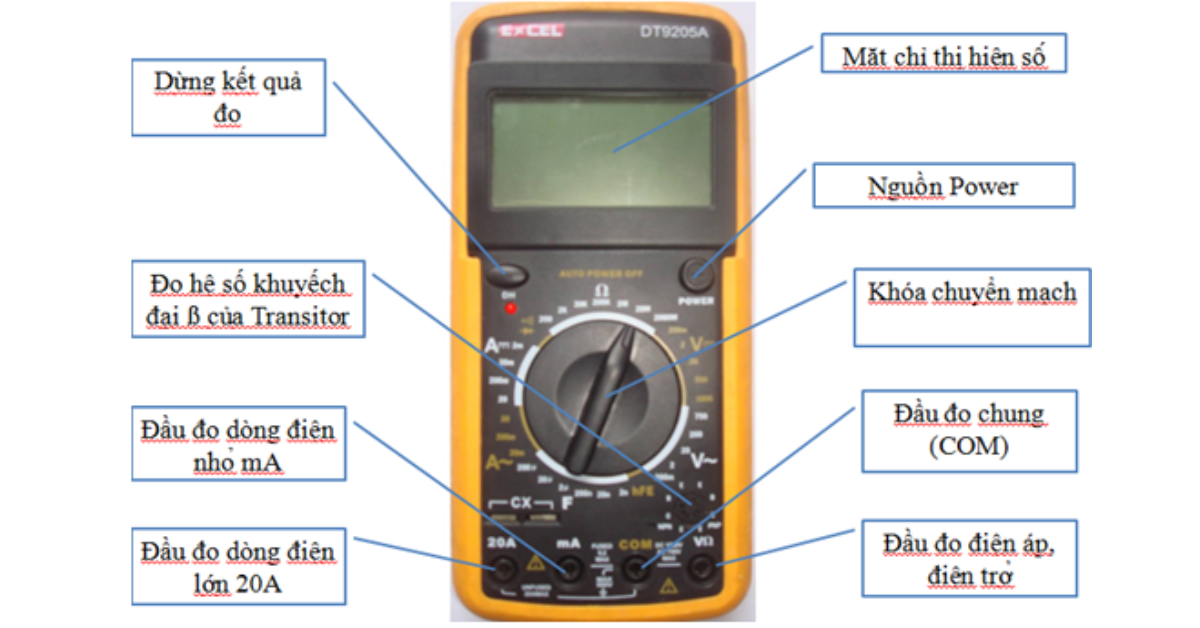

Cấu tạo của đồng hồ vạn năng

Đồng hồ vạn năng bao gồm nhiều bộ phận cơ bản giúp đo điện áp, dòng điện và điện trở một cách chính xác. Cấu tạo phổ biến gồm:

• Màn hình hiển thị: Có thể là màn hình số (Digital Multimeter) hoặc kim cơ (Analog Multimeter) để hiển thị kết quả đo.

• Núm chọn chức năng (Selector): Dùng để chọn loại phép đo và phạm vi đo phù hợp.

• Dây đo và que đo: Truyền tín hiệu điện từ mạch cần đo về thiết bị.

• Các đầu cắm: Cho phép kết nối que đo với các loại mạch và linh kiện khác nhau.

• Bộ vi xử lý / Mạch điện bên trong: Xử lý tín hiệu và tính toán kết quả đo (chủ yếu ở đồng hồ số).

Việc hiểu cấu tạo giúp người dùng vận hành đúng cách, đảm bảo an toàn và kéo dài tuổi thọ thiết bị.

Cấu tạo của đồng hồ vạn năng

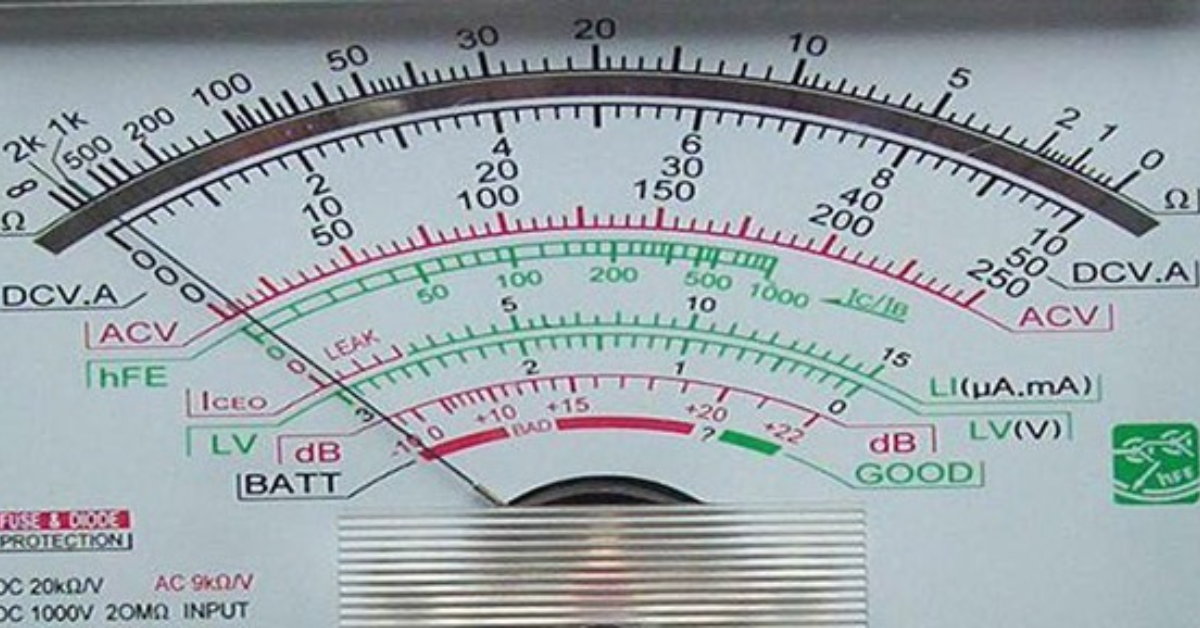

Các ký hiệu trên đồng hồ vạn năng

Đồng hồ vạn năng có nhiều ký hiệu để chỉ chức năng đo và phạm vi. Hiểu các ký hiệu này giúp người dùng đo lường chính xác và an toàn.

Các ký hiệu trên đồng hồ vạn năng

Các ký hiệu

Các ký hiệu phổ biến trên đồng hồ vạn năng gồm:

• V~ / V AC: Đo điện áp xoay chiều.

• V– / V DC: Đo điện áp một chiều.

• A~ / A AC: Đo dòng điện xoay chiều.

• A– / A DC: Đo dòng điện một chiều.

• Ω: Đo điện trở.

• Diode / Continuity: Kiểm tra diode hoặc thông mạch.

Cung chia độ

Cung chia độ (thang đo) cho phép người dùng chọn phạm vi đo phù hợp với từng loại điện áp, dòng điện hoặc điện trở. Ở đồng hồ cơ, thang đo được in trên mặt đồng hồ, còn ở đồng hồ số, phạm vi đo được chọn bằng núm chức năng. Việc chọn đúng cung chia độ giúp đo chính xác và bảo vệ thiết bị khỏi quá tải.

Mạch điện bên trong

Mạch điện bên trong đồng hồ vạn năng bao gồm:

• Bộ chia điện áp và điện trở: Giúp giảm tín hiệu xuống mức an toàn để đo.

• Mạch chuyển đổi tín hiệu: Ở đồng hồ số, mạch này chuyển tín hiệu tương tự sang dạng số để hiển thị.

• Bảo vệ quá tải: Ngăn ngừa hư hỏng khi dòng điện hoặc điện áp vượt ngưỡng cho phép.

Hiểu rõ mạch bên trong giúp người dùng vận hành an toàn và dễ dàng xử lý sự cố khi cần thiết.

Đồng hồ vạn năng là thiết bị đo điện quan trọng, giúp kiểm tra, chẩn đoán và sửa chữa hệ thống điện cũng như linh kiện điện tử một cách chính xác và an toàn. Việc hiểu rõ cấu tạo, ký hiệu và công dụng của đồng hồ vạn năng sẽ giúp người dùng sử dụng thiết bị hiệu quả hơn trong thực tế. Với các dòng đồng hồ vạn năng chất lượng, độ chính xác cao và dễ sử dụng, Saigon Sinco mang đến giải pháp đo điện đáng tin cậy, đáp ứng nhu cầu từ dân dụng đến công nghiệp.
