FCO và LBFCO trong lưới điện trung thế: Cấu tạo, nguyên lý và ứng dụng thực tế

Trong các hệ thống lưới điện trung thế, việc bảo vệ thiết bị và đảm bảo vận hành liên tục luôn là ưu tiên hàng đầu. Một trong những thiết bị quen thuộc nhưng đóng vai trò cực kỳ quan trọng chính là FCO và LBFCO: giải pháp bảo vệ hiệu quả cho trạm biến áp và các nhánh rẽ trên đường dây.

Bài viết dưới đây giúp bạn hiểu rõ cấu tạo – nguyên lý – ứng dụng thực tế, đồng thời gợi ý cách lựa chọn thiết bị phù hợp cho công trình.

FCO là gì? Vai trò trong lưới điện trung thế

FCO (Fuse Cutout) là thiết bị kết hợp giữa cầu chì và dao cắt, được sử dụng phổ biến trên lưới điện trung thế.

Chức năng chính của FCO:

• Bảo vệ thiết bị khi xảy ra quá dòng, quá tải, ngắn mạch

• Tự động ngắt khi có sự cố (dây chì nóng chảy)

• Giúp cách ly hoàn toàn thiết bị ra khỏi lưới điện

Đây là lớp bảo vệ đầu tiên, giúp hạn chế lan truyền sự cố trên toàn hệ thống.

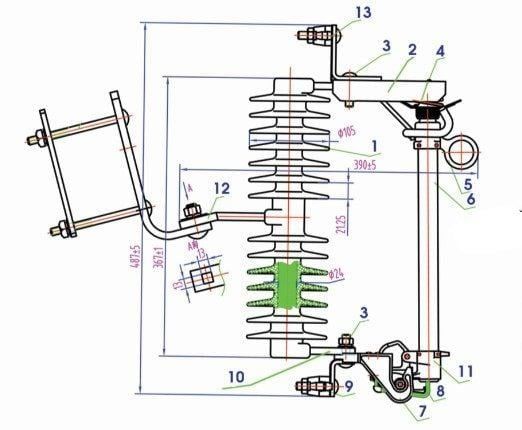

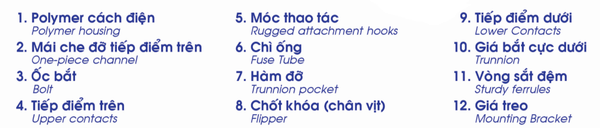

Cấu tạo chi tiết của FCO

Một FCO tiêu chuẩn gồm 3 thành phần chính:

1. Khung đỡ (Cutout Body)

• Dạng hình chữ “C”

• Làm từ vật liệu cách điện

• Giữ cố định toàn bộ thiết bị

2. Ống chì (Fuse Tube / Fuse Holder)

• Hoạt động như một dao cắt cơ học

• Khi sự cố xảy ra → ống chì rơi xuống

• Giúp nhận biết nhanh trạng thái bằng mắt

3. Dây chì (Fuse Link)

• Phần tử chính phản ứng khi có quá dòng

• Nóng chảy và ngắt mạch khi vượt ngưỡng

Điểm quan trọng:
FCO có thể thao tác bằng sào cách điện từ mặt đất, đảm bảo an toàn cho vận hành.

LBFCO là gì? Khác gì so với FCO

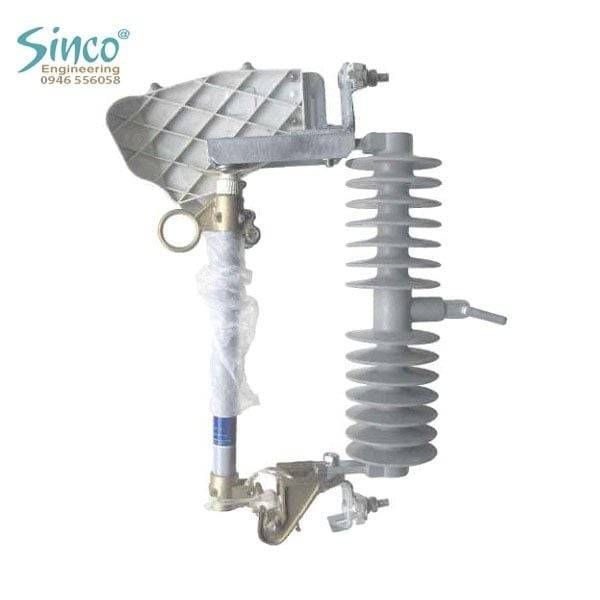

LBFCO (Load Break Fuse Cutout) là phiên bản nâng cấp của FCO.

Điểm khác biệt cốt lõi:

Ưu điểm của LBFCO:

- Có thể đóng/cắt khi đang có tải nhỏ

- Tăng tính linh hoạt trong vận hành lưới điện

- Giảm phụ thuộc vào thiết bị đóng cắt khác

Đây là lựa chọn phù hợp cho các hệ thống yêu cầu vận hành liên tục, hạn chế gián đoạn.

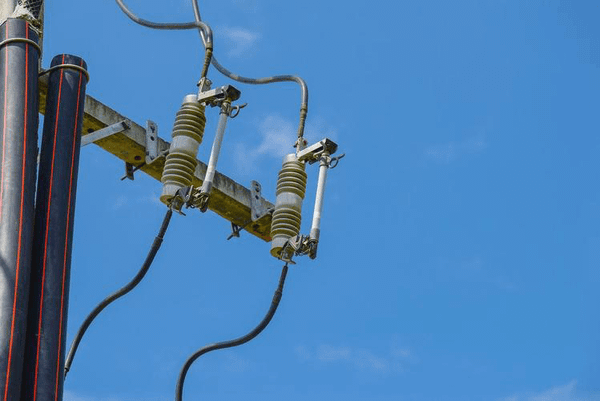

Ứng dụng thực tế của FCO & LBFCO:

Trong các công trình điện công nghiệp, FCO và LBFCO thường được sử dụng tại: trạm biến áp phân phối (kiosk, trạm treo); lưới điện khu công nghiệp; hệ thống điện khu dân cư, tái định cư, nhánh rẽ cấp điện cho từng khu vực

Tình huống thực tế:

- Khi máy biến áp gặp sự cố → FCO tự ngắt → bảo vệ toàn hệ thống

- Khi cần thao tác linh hoạt → LBFCO giúp đóng cắt có tải nhanh chóng

Khi nào nên chọn FCO, khi nào chọn LBFCO?

- Chọn FCO khi: Hệ thống đơn giản, không yêu cầu đóng cắt có tải, tối ưu chi phí

- Chọn LBFCO khi: cần vận hành linh hoạt, hệ thống có tải thay đổi thường xuyên, yêu cầu giảm thời gian gián đoạn điện

Giải pháp FCO & LBFCO tại SINCO:

Tại SINCO, nhóm sản phẩm FCO và LBFCO được cung cấp với định hướng:

• Đáp ứng tiêu chuẩn kỹ thuật lưới điện trung thế

• Phù hợp nhiều loại công trình từ dân dụng đến công nghiệp

• Sẵn hàng – giao nhanh – hỗ trợ kỹ thuật thực tế

 Khách hàng có thể tham khảo chi tiết FCO tại đây ; LBFCO tại đây

Không chỉ cung cấp thiết bị, SINCO đồng hành theo cách mà công trình cần:

- Tư vấn đúng cấu hình theo thực tế thi công

- Đảm bảo tiến độ cung ứng vật tư

- Hỗ trợ kỹ thuật trong quá trình lắp đặt

 Với các thiết bị như FCO, LBFCO yếu tố không chỉ nằm ở sản phẩm, mà còn ở cách lựa chọn và triển khai phù hợp với hệ thống.

Nếu quý đơn vị đang chuẩn bị vật tư cho trạm biến áp hoặc hệ thống trung thế, vui lòng liên hệ:
