Hướng dẫn lắp đặt tủ trung thế đơn giản, chi tiết

Việc lắp đặt tủ trung thế đúng kỹ thuật đóng vai trò then chốt trong việc đảm bảo an toàn và hiệu quả hoạt động của toàn bộ hệ thống điện. Bài viết này của Sài Gòn Sinco sẽ cung cấp hướng dẫn lắp đặt tủ trung thế chi tiết, từ khâu chuẩn bị, quy trình lắp đặt, kiểm tra nghiệm thu đến các lưu ý an toàn quan trọng, giúp bạn thực hiện quá trình lắp đặt một cách chính xác và an toàn.

Tổng quan về tủ trung thế

Tủ trung thế là thiết bị quan trọng, không thể thiếu trong hệ thống điện trung thế, hoạt động ở dải điện áp từ 1kV đến 35kV. Thiết bị này có chức năng bảo vệ và điều khiển hệ thống điện, đồng thời phân phối điện năng đến các phụ tải.

Chức năng chính của tủ trung thế:

• Bảo vệ hệ thống điện: Tủ trung thế được trang bị các thiết bị bảo vệ như rơ le, cầu chì… giúp phát hiện và ngăn chặn các sự cố điện như quá tải, ngắn mạch, chạm đất, đảm bảo an toàn cho toàn bộ hệ thống.

• Đóng cắt mạch điện: Tủ trung thế cho phép đóng ngắt các mạch điện trung thế một cách an toàn và tin cậy, cả trong vận hành bình thường lẫn khi xử lý sự cố.

• Điều khiển hệ thống điện: Tủ trung thế có thể được tích hợp các bộ điều khiển, cho phép điều khiển từ xa hoặc tự động các thiết bị điện trong hệ thống.

• Phân phối điện năng: Tủ trung thế phân phối điện năng từ nguồn cấp đến các phụ tải khác nhau trong hệ thống.

• Đo lường và giám sát: Tủ trung thế thường được trang bị các thiết bị đo lường như ampe kế, vôn kế, giúp giám sát các thông số điện của hệ thống.

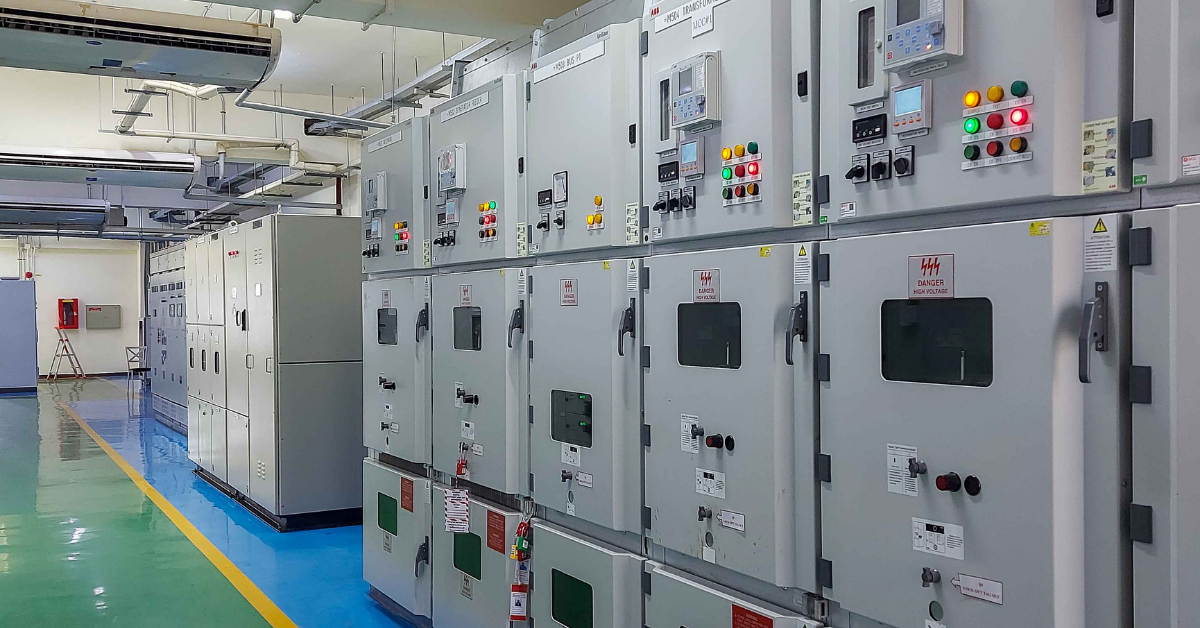

Tổng quan về tủ trung thế

Chuẩn bị trước khi tiến hành lắp đặt tủ trung thế

Chuẩn bị kỹ lưỡng trước khi lắp đặt tủ trung thế là bước quan trọng để đảm bảo quá trình lắp đặt diễn ra thuận lợi, an toàn và hiệu quả. Dưới đây là những công việc cần chuẩn bị:

Chuẩn bị mặt bằng và vị trí lắp đặt:

• Khảo sát vị trí lắp đặt: Đảm bảo vị trí lắp đặt phù hợp với yêu cầu kỹ thuật, đủ không gian cho việc lắp đặt, vận hành và bảo trì. Kiểm tra khả năng chịu lực của nền móng, đảm bảo nền móng đủ vững chắc để chịu được trọng lượng của tủ.

• Dọn dẹp mặt bằng: Vệ sinh sạch sẽ khu vực lắp đặt, loại bỏ các vật cản, đảm bảo không gian thông thoáng.

• Chuẩn bị đường cáp: Chuẩn bị sẵn đường cáp điện ngầm hoặc trên cao để kết nối với tủ trung thế. Đảm bảo cáp điện đủ kích thước và chất lượng theo yêu cầu kỹ thuật.

Chuẩn bị tủ trung thế và vật tư:

• Kiểm tra tủ: Kiểm tra kỹ tủ trung thế sau khi vận chuyển đến công trình, đảm bảo tủ không bị hư hỏng, móp méo hoặc thiếu phụ kiện. Kiểm tra các thiết bị bên trong tủ như máy cắt, dao cách ly, rơ le… xem có hoạt động bình thường hay không.

• Chuẩn bị vật tư: Chuẩn bị đầy đủ các vật tư cần thiết cho việc lắp đặt như bulong, ốc vít, cáp điện, đầu cốt, ống luồn dây điện, vật liệu nối đất…

• Đọc kỹ tài liệu hướng dẫn: Nghiên cứu kỹ tài liệu hướng dẫn lắp đặt của nhà sản xuất để nắm rõ quy trình và các yêu cầu kỹ thuật.

Chuẩn bị công cụ và thiết bị an toàn:

• Chuẩn bị dụng cụ: Chuẩn bị đầy đủ các dụng cụ cần thiết như cờ lê, mỏ lết, tua vít, kìm, máy khoan, máy hàn, máy cắt…

• Thiết bị an toàn: Chuẩn bị đầy đủ các thiết bị bảo hộ cá nhân cho đội ngũ lắp đặt như mũ bảo hộ, găng tay cách điện, giày bảo hộ, kính bảo hộ…

• Thiết bị đo kiểm: Chuẩn bị các thiết bị đo kiểm cần thiết như đồng hồ vạn năng, bút thử điện, máy đo điện trở cách điện…

Chuẩn bị kỹ lưỡng các hạng mục trên sẽ giúp quá trình lắp đặt tủ trung thế diễn ra an toàn, nhanh chóng và đúng kỹ thuật.

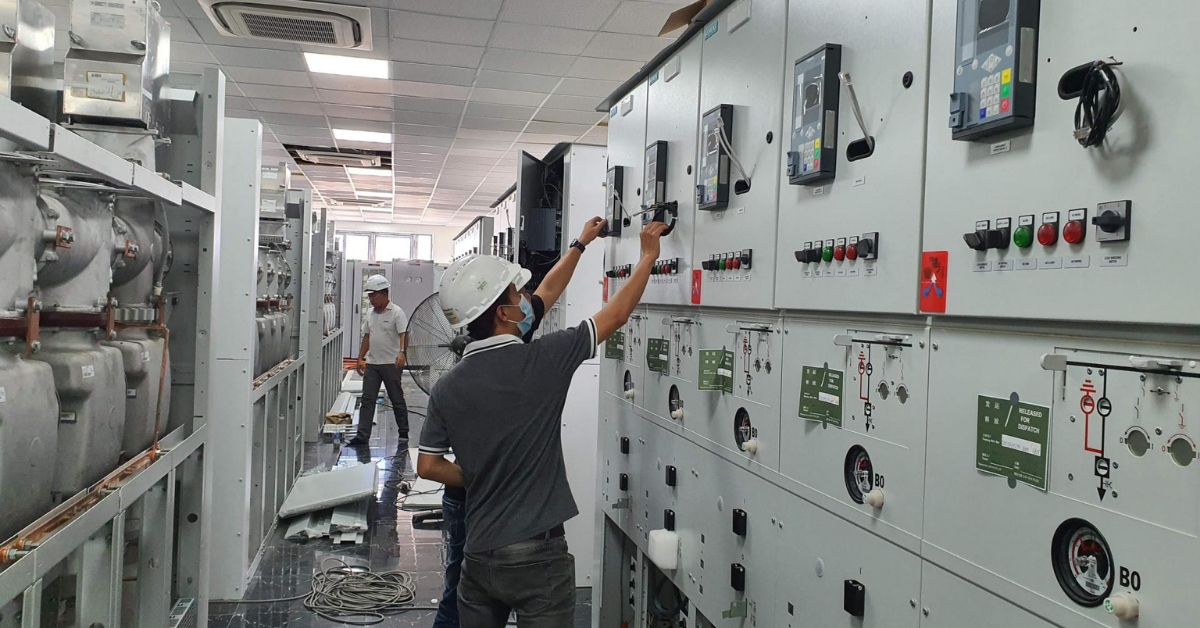

Chuẩn bị trước khi tiến hành lắp đặt tủ trung thế

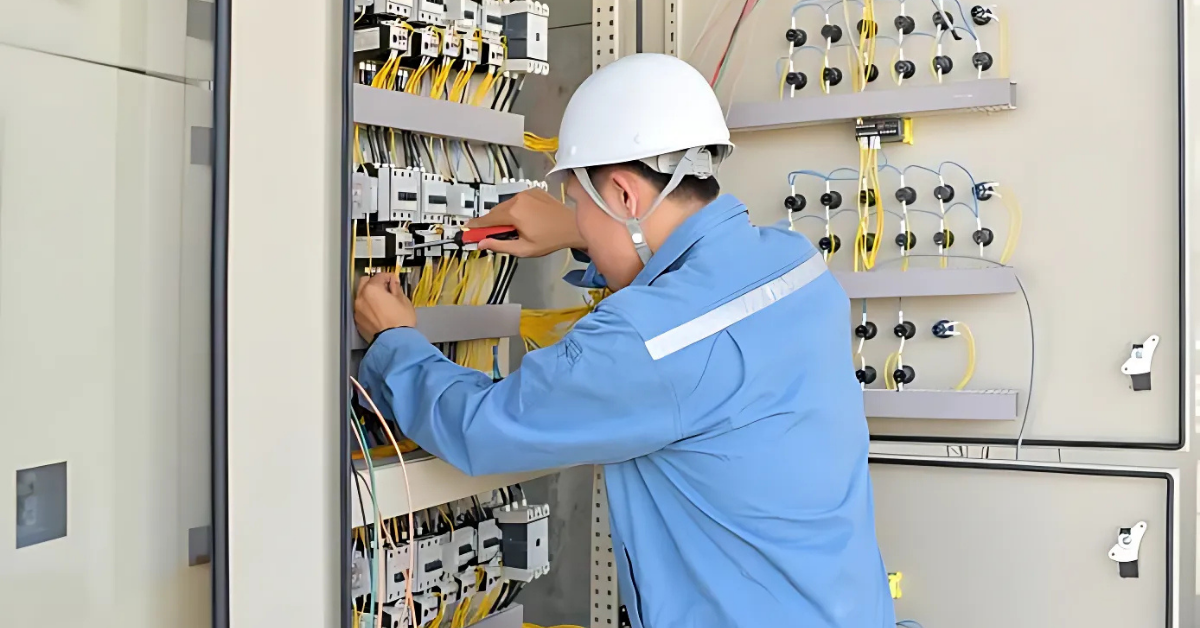

Quy trình lắp đặt tủ trung thế chi tiết

Sau khi hoàn tất công tác chuẩn bị, việc lắp đặt tủ trung thế được tiến hành theo các bước sau:

Lắp đặt và cố định tủ:

• Định vị tủ: Đặt tủ trung thế vào vị trí đã được xác định trên bản vẽ thiết kế. Sử dụng các dụng cụ đo đạc để đảm bảo tủ được đặt đúng vị trí, cân bằng và thẳng hàng.

• Cố định tủ: Cố định tủ trung thế xuống nền móng bằng bulong neo. Đảm bảo tủ được cố định chắc chắn, không bị rung lắc hoặc dịch chuyển.

• Kiểm tra lại vị trí và độ cân bằng: Sau khi cố định, kiểm tra lại vị trí và độ cân bằng của tủ một lần nữa.

Kết nối hệ thống cáp:

• Đấu nối cáp nguồn: Kết nối cáp nguồn vào phía đầu vào của tủ trung thế. Sử dụng đầu cốt phù hợp và siết chặt các đầu nối để đảm bảo tiếp xúc tốt.

• Đấu nối cáp ra: Kết nối cáp ra đến các phụ tải theo đúng sơ đồ thiết kế. Đánh dấu rõ ràng từng dây cáp để tránh nhầm lẫn.

• Đấu nối cáp điều khiển: Kết nối các dây cáp điều khiển đến các thiết bị điều khiển và bảo vệ.

• Kiểm tra kết nối: Kiểm tra lại tất cả các kết nối cáp để đảm bảo chúng được đấu nối đúng, chắc chắn và tiếp xúc tốt.

Nối đất và hoàn thiện:

• Nối đất: Nối đất cho tủ trung thế theo đúng quy định và tiêu chuẩn an toàn. Đảm bảo dây nối đất có tiết diện đủ lớn và tiếp xúc tốt với tủ và hệ thống nối đất.

• Lắp đặt phụ kiện: Lắp đặt các phụ kiện kèm theo như đèn chiếu sáng, quạt thông gió (nếu có).

• Vệ sinh: Vệ sinh sạch sẽ bên trong và bên ngoài tủ sau khi hoàn tất lắp đặt.

Lưu ý:

• Trong suốt quá trình lắp đặt, cần tuân thủ nghiêm ngặt các quy định an toàn điện.

• Sử dụng đúng dụng cụ và tuân thủ đúng quy trình kỹ thuật của nhà sản xuất.

Việc thực hiện đúng các bước trong quy trình lắp đặt tủ trung thế sẽ đảm bảo an toàn và hiệu quả hoạt động của hệ thống điện.

Quy trình lắp đặt tủ trung thế chi tiết

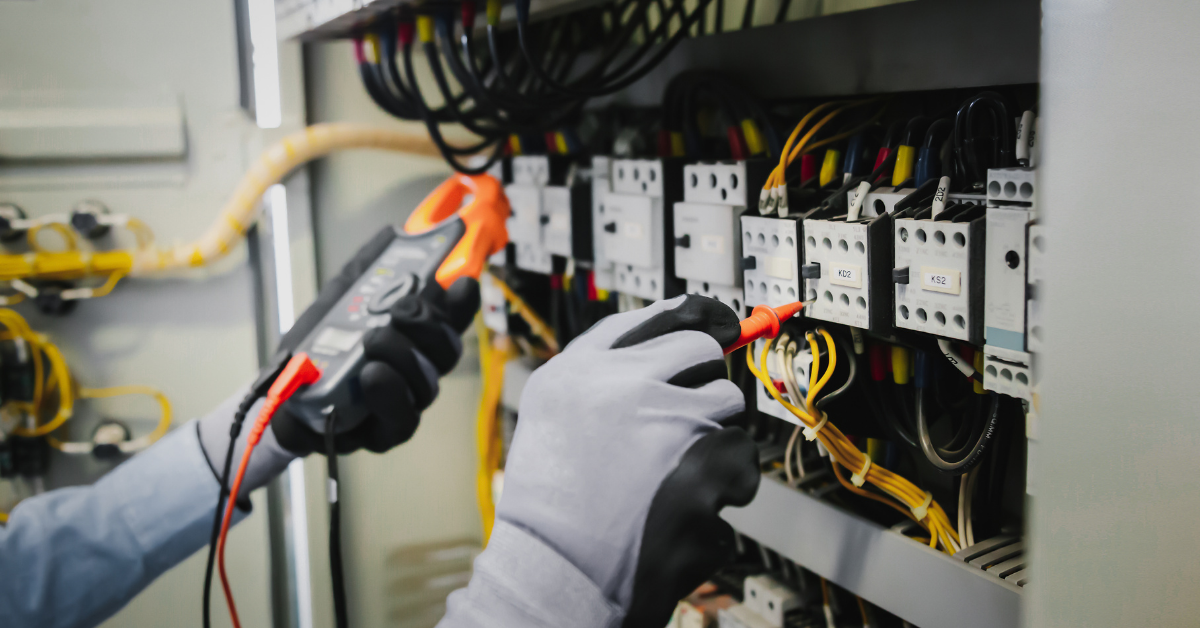

Kiểm tra và nghiệm thu sau khi lắp đặt tủ trung thế

Sau khi hoàn tất việc lắp đặt tủ trung thế, cần tiến hành kiểm tra và nghiệm thu kỹ lưỡng để đảm bảo tủ hoạt động đúng kỹ thuật và an toàn. Các bước kiểm tra bao gồm:

Kiểm tra kết nối và cách điện:

• Kiểm tra kết nối: Kiểm tra lại toàn bộ các kết nối cáp, bulong, ốc vít… đảm bảo chúng được siết chặt, tiếp xúc tốt và không bị lỏng lẻo.

• Kiểm tra cách điện: Đo điện trở cách điện giữa các pha và giữa pha với đất bằng máy đo điện trở cách điện chuyên dụng. Giá trị đo được phải đáp ứng các tiêu chuẩn quy định.

Kiểm tra chức năng hoạt động:

• Kiểm tra cơ cấu đóng cắt: Kiểm tra hoạt động của máy cắt, dao cách ly. Đảm bảo chúng đóng cắt chính xác, linh hoạt và không có hiện tượng bất thường.

• Kiểm tra hệ thống bảo vệ: Kiểm tra hoạt động của các thiết bị bảo vệ như rơ le, cầu chì… Đảm bảo chúng hoạt động đúng chức năng khi xảy ra sự cố.

• Kiểm tra hệ thống đo lường: Kiểm tra hoạt động của các thiết bị đo lường như ampe kế, vôn kế… đảm bảo chúng hiển thị chính xác các thông số điện.

Nghiệm thu:

• Lập biên bản nghiệm thu: Sau khi hoàn tất các bước kiểm tra, lập biên bản nghiệm thu, ghi rõ kết quả kiểm tra và các thông số kỹ thuật của tủ.

• Bàn giao: Bàn giao tủ trung thế cho chủ đầu tư hoặc đơn vị vận hành.

Lưu ý:

• Việc kiểm tra và nghiệm thu phải được thực hiện bởi nhân viên kỹ thuật có chuyên môn và kinh nghiệm.

• Cần lưu giữ đầy đủ các tài liệu liên quan đến quá trình lắp đặt, kiểm tra và nghiệm thu.

Quá trình kiểm tra và nghiệm thu kỹ lưỡng sau khi lắp đặt tủ trung thế sẽ giúp phát hiện và khắc phục kịp thời các lỗi kỹ thuật, đảm bảo hệ thống vận hành an toàn và ổn định.

Kiểm tra và nghiệm thu sau khi lắp đặt tủ trung thế

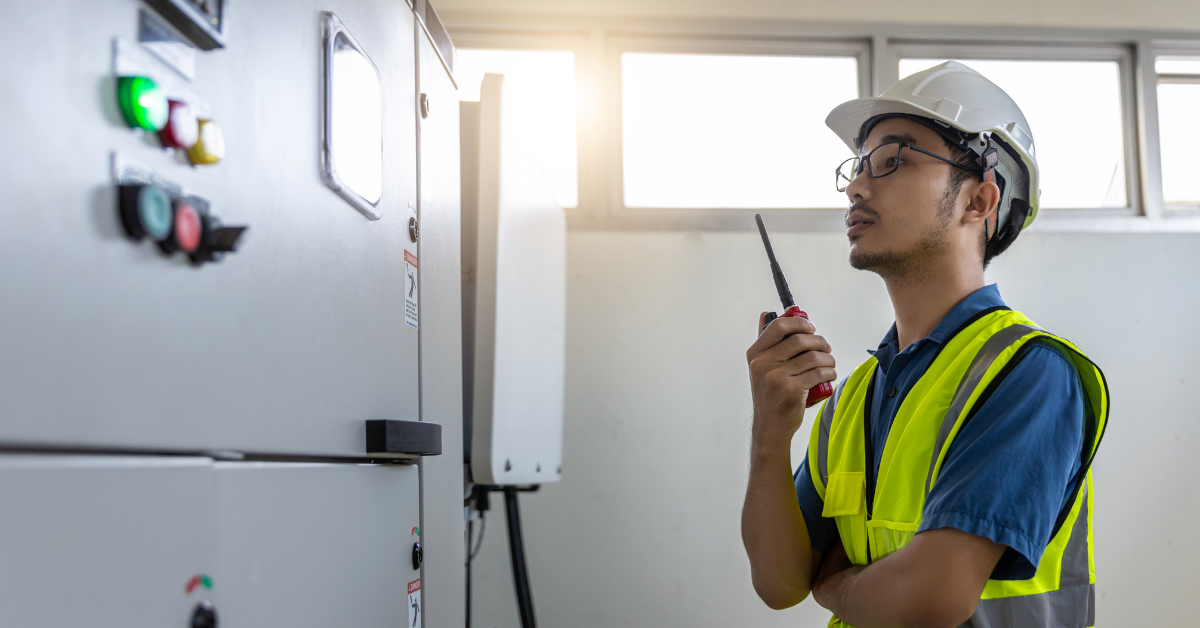

Lưu ý quan trọng và các biện pháp an toàn khi lắp đặt tủ trung thế

An toàn là yếu tố hàng đầu khi lắp đặt tủ trung thế. Hãy tuân thủ nghiêm ngặt các quy định và lưu ý sau để đảm bảo an toàn cho bản thân và hiệu quả cho công việc:

Biện pháp an toàn:

• Ngắt nguồn điện hoàn toàn: Trước khi tiến hành bất kỳ công việc nào liên quan đến tủ trung thế, phải đảm bảo nguồn điện đã được ngắt hoàn toàn và kiểm tra lại bằng bút thử điện.

• Sử dụng thiết bị bảo hộ cá nhân: Bắt buộc phải sử dụng đầy đủ các thiết bị bảo hộ cá nhân như găng tay cách điện, quần áo bảo hộ, mũ bảo hộ, giày cách điện, kính bảo hộ…

• Đặt biển cảnh báo: Đặt biển cảnh báo "Đang thi công - Nguy hiểm" tại khu vực lắp đặt để cảnh báo cho mọi người xung quanh.

• Không làm việc một mình: Luôn có ít nhất hai người cùng làm việc khi lắp đặt tủ trung thế. Trong trường hợp xảy ra sự cố, sẽ có người hỗ trợ và cấp cứu kịp thời.

• Tuân thủ hướng dẫn an toàn của nhà sản xuất: Đọc kỹ và tuân thủ nghiêm ngặt các hướng dẫn an toàn của nhà sản xuất trong tài liệu hướng dẫn lắp đặt.

Lưu ý quan trọng:

• Kiểm tra kỹ vật tư, thiết bị: Trước khi lắp đặt, kiểm tra kỹ chất lượng của vật tư, thiết bị như cáp điện, đầu cốt, bulong, ốc vít… Đảm bảo chúng đáp ứng yêu cầu kỹ thuật và an toàn.

• Lắp đặt đúng quy trình: Thực hiện các bước lắp đặt theo đúng quy trình kỹ thuật và hướng dẫn của nhà sản xuất.

• Nối đất an toàn: Nối đất cho tủ trung thế là rất quan trọng để đảm bảo an toàn. Đảm bảo dây nối đất có tiết diện đủ lớn và tiếp xúc tốt.

• Kiểm tra kỹ sau khi lắp đặt: Sau khi hoàn thành lắp đặt, kiểm tra kỹ lại toàn bộ hệ thống, đảm bảo không có sai sót hoặc lỗi kỹ thuật.

Lưu ý quan trọng và các biện pháp an toàn khi lắp đặt tủ trung thế

Lắp đặt tủ trung thế đòi hỏi sự chính xác, tỉ mỉ và tuân thủ nghiêm ngặt các quy trình kỹ thuật và an toàn. Hy vọng hướng dẫn chi tiết trong bài viết này sẽ giúp bạn thực hiện công việc một cách hiệu quả và an toàn. Để được tư vấn và hỗ trợ lắp đặt tủ trung thế chuyên nghiệp, hãy liên hệ ngay với Sài Gòn Sinco.
