Bảng tra kích thước dây cáp điện Cadivi đúng tiêu chuẩn kỹ thuật

Việc tính toán chính xác kích thước dây cáp điện Cadivi là yếu tố then chốt để đảm bảo hệ thống điện vận hành ổn định, không bị nóng dây hay nhảy aptomat vô cớ. Thực tế, Cadivi sản xuất rất nhiều kích cỡ từ dây nhỏ 1.5 mm2 cho đèn đến các dòng cáp lớn trên 400 mm2 cho công nghiệp. Nếu chọn dây quá nhỏ sẽ gây sụt áp và nguy cơ hỏa hoạn, nhưng chọn dây quá lớn lại gây lãng phí ngân sách không cần thiết. Trong bài viết này, Saigon Sinco sẽ tổng hợp bảng kích thước chuẩn cùng kinh nghiệm chọn tiết diện dây phù hợp với từng thiết bị trong nhà để bạn dễ dàng áp dụng.

Chọn sai kích thước dây cáp điện Cadivi có ảnh hưởng gì?

Việc tính toán sai lệch tiết diện dây dẫn so với công suất tiêu thụ thực tế dẫn đến nhiều hệ lụy về kỹ thuật. Nếu kích thước dây cáp quá nhỏ so với dòng điện chạy qua, điện trở trên đường dây sẽ tăng cao, gây ra hiện tượng sụt áp và làm nóng lõi đồng quá mức. Điều này trực tiếp làm giòn hóa lớp vỏ cách điện PVC, dẫn đến nguy cơ chạm chập và hỏa hoạn.

Ngược lại, chọn dây có tiết diện quá lớn so với tải trọng không gây hại cho thiết bị nhưng lại làm tăng chi phí vật tư không cần thiết. Đồng thời, dây có tiết diện lớn thường cứng, gây khó khăn cho việc luồn dây vào ống âm tường hoặc đấu nối tại các tủ điện có không gian hẹp.

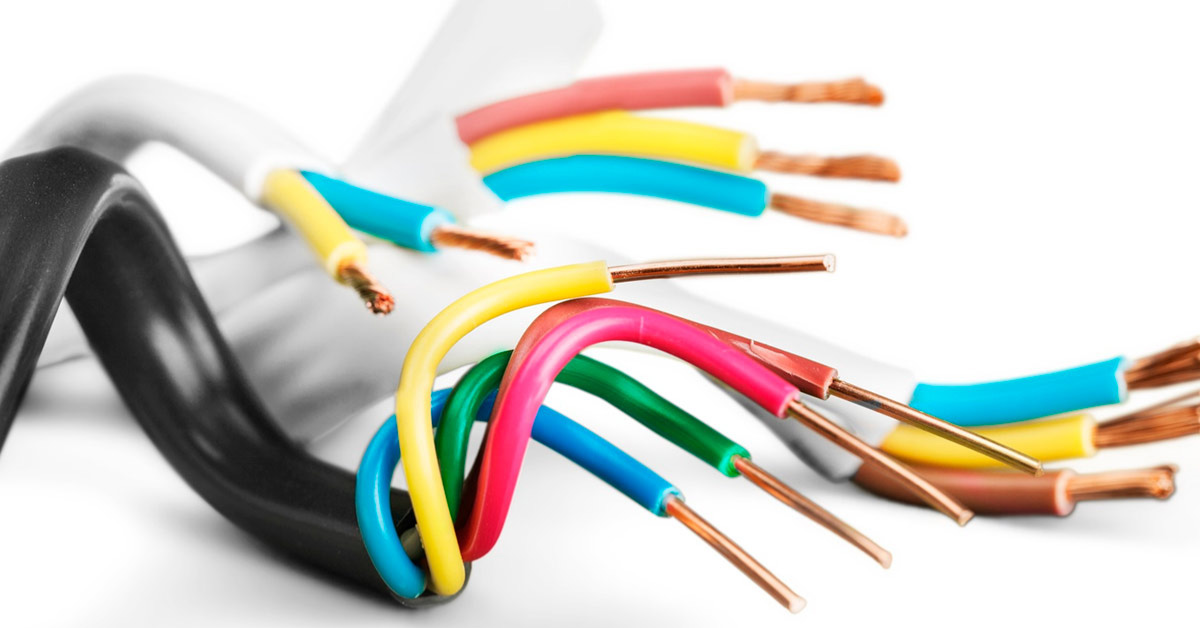

Chọn sai kích thước dây cáp điện Cadivi có ảnh hưởng gì?

Các kích thước dây cáp điện Cadivi phổ biến

Dưới đây là bảng tra cứu nhanh các kích thước dây cáp điện Cadivi (tiết diện lõi đồng) và khả năng chịu tải tương ứng trong điều kiện lắp đặt thông thường:

Cách chọn kích thước dây cáp điện Cadivi phù hợp

Để lựa chọn tiết diện dây chuẩn xác, bạn cần xác định tổng công suất tiêu thụ (P) của các thiết bị dùng chung trên một đường dây. Công thức tính dòng điện định mức cơ bản cho điện lưới 1 pha 220V là:

I = \frac{P}{U}

Trong đó P là công suất (Watt) và U là hiệu điện thế (220V). Sau khi có chỉ số I (Ampe), bạn nên chọn kích thước dây cáp điện Cadivi có khả năng chịu tải lớn hơn kết quả tính toán khoảng 20% để đảm bảo hệ thống không bị quá tải khi khởi động thiết bị.

Ngoài ra, nếu khoảng cách kéo dây từ nguồn đến thiết bị xa trên 30 mét, bạn cần tăng thêm một cấp tiết diện (ví dụ từ 2.5 $$mm^$$ lên 4.0 mm^2) để bù đắp lượng điện năng hao hụt do sụt áp trên đường truyền dài.

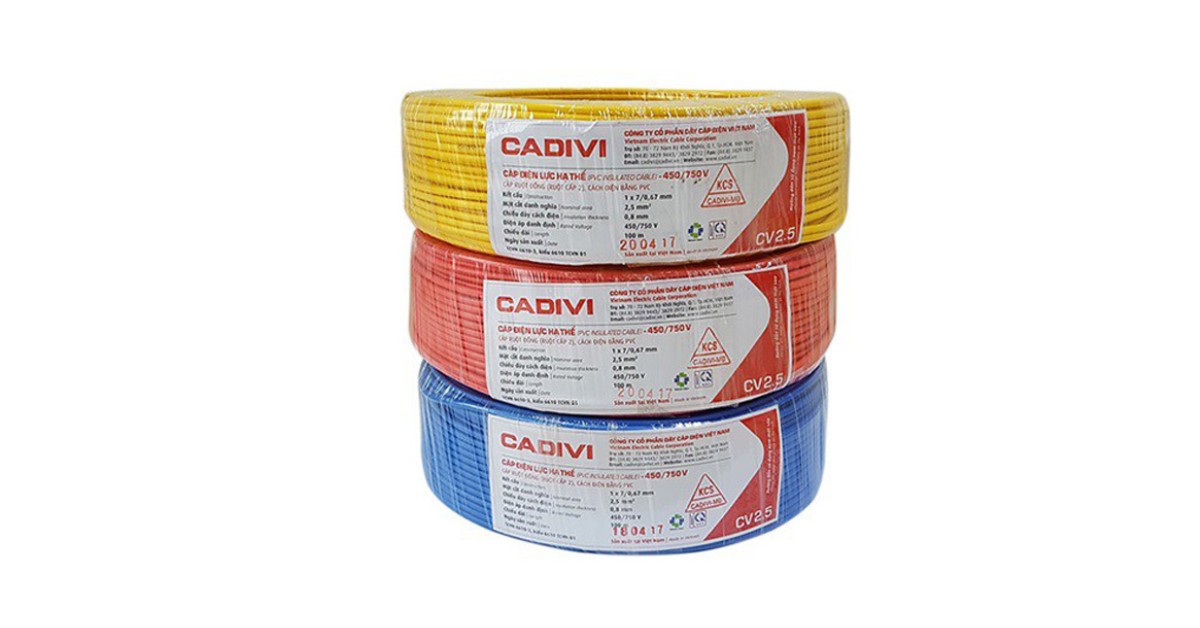

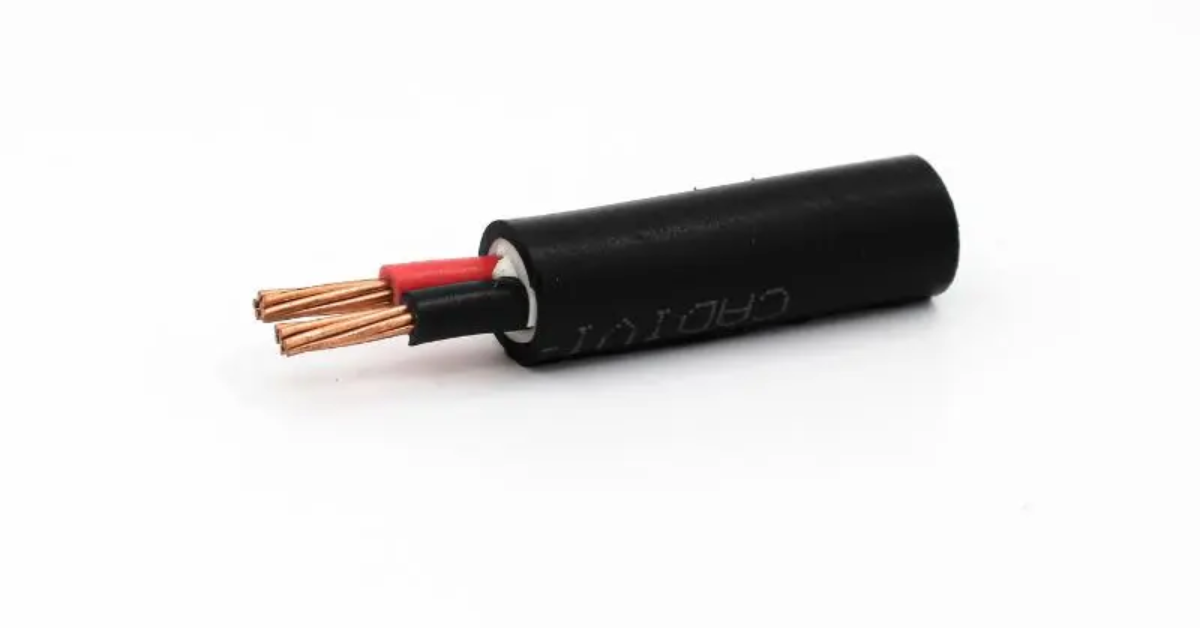

Cách chọn kích thước dây cáp điện Cadivi phù hợp

Các yếu tố ảnh hưởng đến việc lựa chọn kích thước dây cáp điện Cadivi

Việc tính toán kích thước dây cáp điện Cadivi không chỉ đơn thuần dựa vào công suất mà còn phụ thuộc vào nhiều biến số kỹ thuật khác. Những yếu tố này trực tiếp quyết định đến khả năng truyền tải và độ bền của dây dẫn trong thực tế.

Các yếu tố ảnh hưởng đến việc lựa chọn kích thước dây cáp điện Cadivi

Chiều dài dây cáp

Khoảng cách từ nguồn điện đến thiết bị càng xa thì điện trở trên đường dây càng tăng, dẫn đến hiện tượng sụt áp. Nếu bạn kéo dây quá dài mà vẫn giữ tiết diện nhỏ, thiết bị ở cuối nguồn sẽ không nhận đủ điện áp định mức, gây nóng máy hoặc không hoạt động được. Thông thường, với khoảng cách trên 30m, thợ điện thường phải tăng thêm một cấp tiết diện so với tính toán lý thuyết.

Loại dây cáp

Cấu tạo lõi và lớp cách điện của mỗi loại dây có khả năng chịu tải khác nhau. Ví dụ, cùng một kích thước dây cáp điện Cadivi là 6.0 $mm^2$, nhưng dòng cáp CXV (cách điện XLPE) sẽ chịu được dòng điện cao hơn so với dòng CV hay CVV (cách điện PVC). Bạn cần xác định mình đang dùng loại dây nào để tra cứu bảng dòng điện định mức cho chính xác.

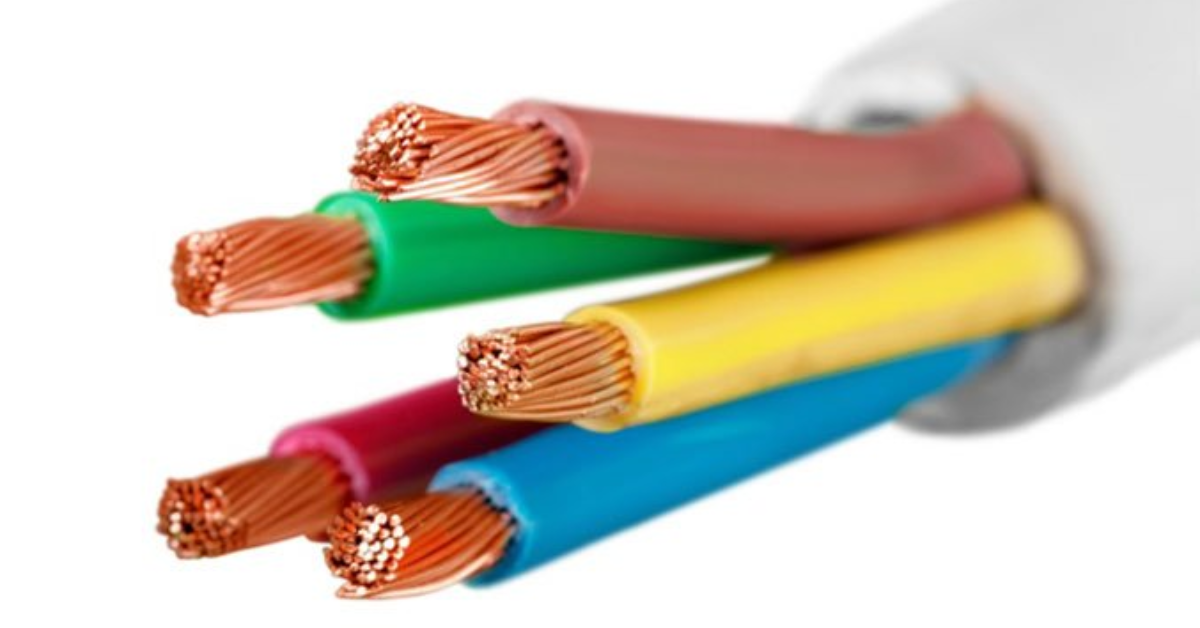

Loại dây cáp

Điều kiện môi trường

Nhiệt độ môi trường xung quanh ảnh hưởng trực tiếp đến khả năng thoát nhiệt của dây. Nếu dây được lắp đặt ở nơi có nhiệt độ cao, gần nguồn nhiệt hoặc dưới ánh nắng trực tiếp, khả năng tải điện của dây sẽ bị giảm xuống. Lúc này, bạn cần chọn kích thước dây lớn hơn để tránh việc nhiệt độ lõi đồng vượt quá ngưỡng cho phép của lớp vỏ bọc.

Phương pháp lắp đặt

Khả năng tản nhiệt của dây thay đổi tùy theo cách bạn đi dây. Dây điện đi đơn lẻ trong không khí sẽ tản nhiệt tốt hơn dây đi chung nhiều sợi trong một ống nhựa âm tường. Khi luồn nhiều dây trong cùng một ống, nhiệt lượng sẽ tích tụ, do đó bạn cần tính đến hệ số giảm tải hoặc chọn kích thước dây lớn hơn một bậc để đảm bảo an toàn.

Tiêu chuẩn an toàn điện

Mỗi công trình đều có những quy định riêng về tiêu chuẩn an toàn điện (như TCVN). Việc lựa chọn kích thước dây cáp điện Cadivi phải luôn tuân thủ các hệ số an toàn dự phòng (thường là 20-30% công suất tải tối đa). Điều này giúp hệ thống vẫn vận hành tốt trong trường hợp có thiết bị khởi động đột ngột hoặc khi bạn lắp đặt thêm các thiết bị điện mới trong tương lai.

Câu hỏi thường gặp

Việc lựa chọn tiết diện không chỉ dựa vào công thức tính toán trên giấy tờ mà còn phải xem xét đến điều kiện thực tế của công trình. Dưới đây là những yếu tố kỹ thuật then chốt mà bạn cần lưu ý để chọn được kích thước dây cáp điện Cadivi phù hợp nhất:

Câu hỏi thường gặp

Dây CADIVI 2.5mm² chịu được tối đa bao nhiêu A khi đi âm tường?

Trong điều kiện đi âm tường (luồn trong ống nhựa PVC), khả năng tản nhiệt bị hạn chế nên dòng điện chịu tải an toàn của dây 2.5 $$mm^$$ thường dao động từ 18A đến 21A. Để đảm bảo an toàn lâu dài và tránh nóng dây, bạn nên khống chế mức tải sử dụng liên tục ở khoảng 4.000W trở xuống.

Khi nào nên chọn 4mm² thay vì 2.5mm² cho ổ cắm hoặc điều hòa?

Bạn nên nâng lên dây 4 mm^ khi thiết bị có công suất lớn trên 4.500W hoặc khi dùng cho máy lạnh công suất từ 2HP trở lên. Ngoài ra, nếu ổ cắm đó dùng cho nhiều thiết bị hoạt động cùng lúc như bếp từ, lò vi sóng và ấm siêu tốc thì dây 4 mm^ sẽ giúp hệ thống vận hành ổn định, không bị nhảy aptomat do quá nhiệt.

Tuyến dây dài bao nhiêu mét thì bắt buộc phải kiểm tra sụt áp?

Thông thường, với các tuyến dây dài trên 30 mét, việc kiểm tra độ sụt áp là bắt buộc. Khi dòng điện truyền đi xa, điện năng bị tiêu hao trên đường dây làm điện áp cuối nguồn bị giảm. Nếu độ sụt áp vượt quá 5% điện áp định mức, bạn cần phải tăng kích thước dây cáp điện Cadivi lên một cấp để đảm bảo thiết bị hoạt động đúng hiệu suất.

Dây đơn CV và dây mềm CADIVI cùng tiết diện có chịu tải giống nhau không?

Về lý thuyết, khả năng dẫn điện của đồng là như nhau, nhưng khả năng chịu tải thực tế có sự khác biệt nhỏ do cấu tạo và khả năng thoát nhiệt. Dây đơn CV (lõi gồm 7 sợi cứng) thường có khả năng chịu tải ổn định hơn trong lắp đặt cố định âm tường. Dây mềm (nhiều sợi nhỏ) tuy dễ uốn lợ nhưng diện tích tiếp xúc bề mặt lớn hơn, nếu trong điều kiện tản nhiệt tốt có thể chịu tải tương đương, nhưng thường được ưu tiên dùng cho thiết bị di động.

Có nên chọn dây lớn hơn để dự phòng nâng công suất sau này không?

Đây là việc rất nên làm, đặc biệt là với các trục dây chính hoặc dây đi âm tường khó thay thế. Việc chọn kích thước dây cáp điện Cadivi lớn hơn một cấp so với nhu cầu hiện tại giúp bạn dễ dàng lắp thêm thiết bị điện (như máy lạnh, máy sưởi) trong tương lai mà không phải đục tường đi lại dây dẫn, đồng thời giúp dây luôn hoạt động trong tình trạng mát, kéo dài tuổi thọ lớp cách điện.

Việc lựa chọn đúng kích thước dây cáp điện Cadivi là yếu tố then chốt để đảm bảo hệ thống điện vận hành an toàn và bền bỉ. Hy vọng những kiến thức kỹ thuật và bảng tra cứu trong bài viết đã giúp bạn có cái nhìn rõ nét để đưa ra quyết định chính xác. Nếu vẫn còn băn khoăn về thông số hoặc cần tính toán tiết diện dây cho công trình, bạn hãy liên hệ với Saigon Sinco để được đội ngũ chuyên môn tư vấn tận tình và nhận báo giá tốt nhất nhé.
