Kích thước tủ điện trung thế phổ biến hiện nay

Lựa chọn kích thước tủ trung thế phù hợp là yếu tố quyết định hiệu quả và an toàn hệ thống điện. Bài viết này của Sài Gòn Sinco sẽ phân tích các yếu tố ảnh hưởng, giới thiệu kích thước phổ biến và đưa ra lưu ý giúp bạn lựa chọn tủ trung thế phù hợp nhất với nhu cầu.

Giới thiệu về tủ trung thế

Tủ trung thế là thiết bị điện quan trọng, không thể thiếu trong hệ thống phân phối điện năng ở mức điện áp trung thế, thường từ 1kV đến 36kV. Nó đóng vai trò then chốt trong việc điều khiển, bảo vệ và phân phối dòng điện từ trạm biến áp đến các thiết bị tiêu thụ điện.

Chức năng chính:

Tủ trung thế thực hiện hai chức năng chính:

• Đóng cắt: Đóng và ngắt mạch điện trung thế, cho phép kiểm soát dòng điện đến các phụ tải. Chức năng này rất quan trọng trong việc vận hành và bảo trì hệ thống điện.

• Bảo vệ: Bảo vệ hệ thống điện khỏi các sự cố như quá tải, ngắn mạch và chạm đất. Khi xảy ra sự cố, tủ trung thế sẽ tự động ngắt mạch, ngăn ngừa hư hỏng cho các thiết bị khác trong hệ thống.

Cấu tạo và thiết kế:

• Vỏ tủ: Thường được làm từ tôn dày, mạ kẽm và sơn tĩnh điện để chống ăn mòn, bụi bẩn và đảm bảo cách điện an toàn ở điện áp cao.

• Buồng chức năng: Bên trong tủ được chia thành các buồng chức năng riêng biệt như buồng thanh cái, buồng máy cắt, buồng thiết bị đo lường và buồng đấu dây. Thiết kế này giúp cách ly các phần tử mang điện, đảm bảo an toàn cho người vận hành.

• Cách điện: Các phần tử đóng cắt bên trong tủ nằm trong môi trường cách điện, bảo vệ chúng khỏi các tác động của môi trường như ẩm ướt, bụi bẩn.

Ứng dụng:

Tủ trung thế được sử dụng rộng rãi trong:

• Trạm phát điện

• Trạm phân phối điện

• Khu công nghiệp

• Khu dân cư

• Nhà máy, tòa nhà thương mại và dân dụng

Tủ trung thế là một thành phần thiết yếu, đảm bảo sự hoạt động an toàn, ổn định và hiệu quả của hệ thống điện trung thế.

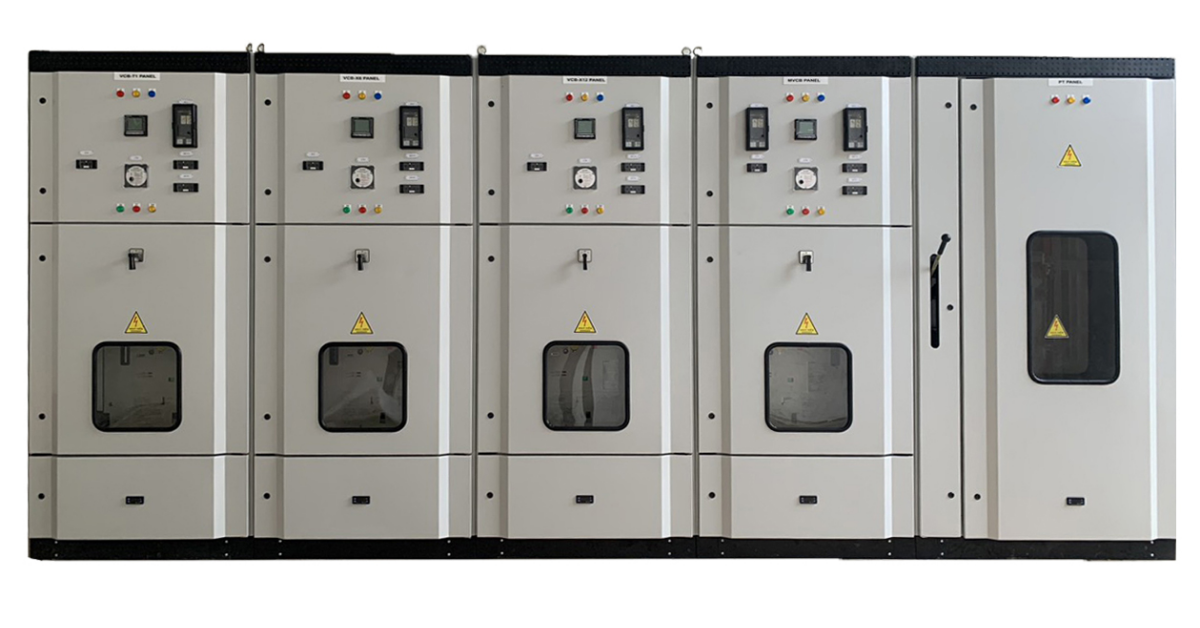

Giới thiệu về tủ trung thế

Các yếu tố ảnh hưởng đến kích thước tủ trung thế

Kích thước tủ trung thế không phải là một giá trị cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật và yêu cầu của từng dự án. Dưới đây là một số yếu tố chính ảnh hưởng đến kích thước tủ trung thế:

• Điện áp định mức (Rated Voltage): Điện áp định mức càng cao thì kích thước tủ càng lớn. Điều này là do khoảng cách cách điện yêu cầu giữa các phần tử mang điện tăng lên theo điện áp, dẫn đến kích thước tổng thể của tủ cũng phải tăng theo.

• Dòng điện định mức (Rated Current): Dòng điện định mức càng lớn, kích thước các thiết bị đóng cắt bên trong tủ (như máy cắt, cầu dao) càng lớn, do đó kích thước tủ cũng phải tăng lên để chứa được các thiết bị này.

• Số lượng thiết bị và chức năng: Tủ trung thế tích hợp càng nhiều thiết bị và chức năng (đóng cắt, bảo vệ, điều khiển, đo lường…) thì kích thước tủ càng lớn. Ví dụ, tủ tích hợp cả biến áp sẽ có kích thước lớn hơn tủ chỉ có máy cắt và dao cách ly.

• Loại tủ trung thế: Các loại tủ khác nhau như tủ RMU, tủ GIS, tủ metal-clad… có thiết kế và kích thước khác nhau. Tủ GIS thường có kích thước nhỏ gọn hơn so với tủ RMU và tủ metal-clad.

• Tiêu chuẩn thiết kế và chế tạo: Các tiêu chuẩn quốc tế (IEC) và tiêu chuẩn quốc gia (TCVN) có thể ảnh hưởng đến kích thước tủ trung thế.

• Yêu cầu riêng của khách hàng: Trong một số trường hợp, khách hàng có thể yêu cầu kích thước tủ cụ thể để phù hợp với không gian lắp đặt hoặc các yêu cầu đặc biệt khác.

• Môi trường lắp đặt: Tủ lắp đặt ngoài trời thường có kích thước lớn hơn tủ lắp đặt trong nhà do cần có thêm các biện pháp bảo vệ chống lại tác động của môi trường.

Khi lựa chọn tủ trung thế, cần xem xét kỹ các yếu tố trên để đảm bảo chọn được tủ có kích thước phù hợp với nhu cầu và điều kiện thực tế của dự án.

Các yếu tố ảnh hưởng đến kích thước tủ trung thế

Kích thước tủ điện trung thế phổ biến

Do ảnh hưởng bởi nhiều yếu tố như đã đề cập ở phần trước, kích thước tủ trung thế rất đa dạng và không có một tiêu chuẩn cố định nào. Tuy nhiên, chúng ta có thể tham khảo một số kích thước phổ biến của các loại tủ trung thế thường gặp trên thị trường:

• Tủ RMU (Ring Main Unit): Đây là loại tủ trung thế phổ biến nhất hiện nay, thường được sử dụng trong các trạm biến áp phân phối. Kích thước tủ RMU dao động khá lớn tùy thuộc vào nhà sản xuất và cấu hình, nhưng thường nằm trong khoảng:

  • Chiều cao: 1800mm - 2200mm

  • Chiều rộng: 600mm - 800mm

  • Chiều sâu: 500mm - 700mm

• Tủ GIS (Gas Insulated Switchgear): Tủ GIS sử dụng khí SF6 để cách điện, có ưu điểm là kích thước nhỏ gọn hơn so với tủ RMU. Kích thước tủ GIS cũng thay đổi tùy thuộc vào thiết kế và điện áp, nhưng thường nhỏ hơn khoảng 30-50% so với tủ RMU cùng công suất.

• Tủ metal-clad: Đây là loại tủ trung thế được thiết kế theo yêu cầu riêng của từng dự án, do đó kích thước rất đa dạng. Tủ metal-clad thường có kích thước lớn hơn tủ RMU.

Bảng tham khảo kích thước tủ trung thế (RMU) theo điện áp:

(Lưu ý: Bảng này chỉ mang tính chất tham khảo, kích thước thực tế có thể thay đổi tùy thuộc vào nhà sản xuất và cấu hình cụ thể.)

Khi lựa chọn tủ trung thế, cần liên hệ với nhà sản xuất hoặc nhà cung cấp để được tư vấn cụ thể về kích thước tủ phù hợp với yêu cầu kỹ thuật của dự án.

Kích thước tủ điện trung thế phổ biến

Lưu ý khi lựa chọn kích thước tủ trung thế

Việc lựa chọn kích thước tủ trung thế phù hợp là rất quan trọng để đảm bảo an toàn, hiệu quả vận hành và tối ưu không gian lắp đặt. Dưới đây là một số lưu ý quan trọng:

• Xác định nhu cầu sử dụng: Trước khi lựa chọn, cần xác định rõ nhu cầu sử dụng của hệ thống điện, bao gồm điện áp định mức, dòng điện định mức, số lượng và loại thiết bị cần lắp đặt bên trong tủ. Nhu cầu sử dụng sẽ ảnh hưởng trực tiếp đến kích thước tủ trung thế.

• Xem xét không gian lắp đặt: Đo đạc kỹ lưỡng không gian lắp đặt để đảm bảo đủ diện tích cho tủ trung thế. Cần tính toán cả không gian cần thiết cho việc vận hành, bảo trì và sửa chữa tủ. Không gian quá chật hẹp sẽ gây khó khăn cho việc lắp đặt và vận hành.

• Tham khảo ý kiến chuyên gia: Nên tham khảo ý kiến của các chuyên gia hoặc kỹ sư điện để được tư vấn về kích thước tủ phù hợp nhất. Họ có kinh nghiệm và kiến thức chuyên môn để đưa ra lựa chọn tối ưu cho từng dự án cụ thể.

• Kiểm tra thông số kỹ thuật từ nhà sản xuất: Luôn kiểm tra kỹ thông số kỹ thuật của tủ trung thế do nhà sản xuất cung cấp, bao gồm kích thước chi tiết, điện áp, dòng điện, khả năng chịu đựng ngắn mạch… Không nên chỉ dựa vào kích thước tham khảo chung mà cần có thông tin chính xác từ nhà sản xuất.

• Dự phòng không gian cho mở rộng trong tương lai: Nếu có kế hoạch mở rộng hệ thống điện trong tương lai, nên lựa chọn tủ trung thế có kích thước lớn hơn một chút để dự phòng cho việc lắp đặt thêm thiết bị.

Lưu ý khi lựa chọn kích thước tủ trung thế

Việc lựa chọn kích thước tủ trung thế phù hợp là rất quan trọng để đảm bảo an toàn và hiệu quả hoạt động của hệ thống điện. Hy vọng Sài Gòn Sinco đã cung cấp cho bạn những thông tin hữu ích!
