Tổng hợp các kích thước vỏ tủ điện tiêu chuẩn hiện nay

Việc chọn kích thước vỏ tủ điện phù hợp là yếu tố quan trọng đảm bảo an toàn và hiệu quả cho hệ thống điện. Bài viết của Sài Gòn Sinco tổng hợp các kích thước tiêu chuẩn theo từng loại ứng dụng, kèm hướng dẫn lựa chọn chính xác và lưu ý khi lắp đặt.

Kích thước vỏ tủ điện các loại

Khi nói đến vỏ tủ điện, việc hiểu rõ các kích thước tiêu chuẩn cho từng loại ứng dụng là bước đầu tiên và quan trọng nhất. Kích thước không chỉ ảnh hưởng đến việc lắp đặt thiết bị bên trong mà còn liên quan đến không gian lắp đặt thực tế và các yếu tố môi trường. Dưới đây là các kích thước phổ biến bạn thường gặp:

Kích thước vỏ tủ điện trong nhà

Vỏ tủ điện dùng trong nhà được thiết kế chủ yếu cho môi trường khô ráo, ít bụi và không chịu tác động trực tiếp của thời tiết. Chúng thường được làm từ thép tấm sơn tĩnh điện với độ dày phổ biến từ 1.0mm đến 1.5mm. Mục tiêu chính là bảo vệ an toàn cho các thiết bị điện bên trong và người sử dụng.

Các kích thước vỏ tủ điện trong nhà rất đa dạng, tuy nhiên có thể phân loại theo các nhóm kích thước phổ biến như sau:

Lưu ý: Bảng trên chỉ liệt kê một vài kích thước tiêu biểu. Trên thực tế, các nhà sản xuất có thể cung cấp nhiều biến thể kích thước khác nhau để đáp ứng nhu cầu đa dạng của khách hàng.

Kích thước vỏ tủ điện ngoài trời

Đối với môi trường ngoài trời, vỏ tủ điện phải đối mặt với nhiều thử thách hơn như mưa, nắng, bụi bẩn và độ ẩm cao. Do đó, cấu tạo của chúng đòi hỏi sự chắc chắn và khả năng chống chịu tốt hơn. Vật liệu thường là thép tấm dày hơn (từ 1.2mm - 2.0mm trở lên), thép không gỉ (inox) hoặc composite để chống ăn mòn hiệu quả. Đặc điểm nổi bật là cấp bảo vệ IP cao (thường từ IP54 trở lên) và thường có thêm mái che, chân đế.

Kích thước vỏ tủ điện ngoài trời cũng rất phong phú, phục vụ cho cả việc treo cột/tường hoặc đặt trên nền móng:

Khi chọn kích thước vỏ tủ điện ngoài trời, ngoài không gian cho thiết bị, bạn cần tính toán thêm không gian cho các phụ kiện như mái che, chân đế và đảm bảo khả năng tản nhiệt tốt dưới ánh nắng mặt trời.

Kích thước vỏ tủ điện đặc biệt

Bên cạnh các loại vỏ tủ tiêu chuẩn, nhiều dự án đòi hỏi những giải pháp vỏ tủ được thiết kế riêng, không tuân theo một kích thước cố định nào. Đây là các loại vỏ tủ điện đặc biệt.

Nguyên nhân dẫn đến nhu cầu này thường là do yêu cầu thiết kế riêng biệt từ khách hàng để phù hợp hoàn hảo với không gian lắp đặt hoặc tích hợp các chức năng đặc thù. Ví dụ, vỏ tủ có thể được yêu cầu cho các môi trường cực kỳ khắc nghiệt như ven biển (cần chống muối mặn), khu hóa chất, hoặc khu vực dễ cháy nổ (phải đạt chuẩn phòng nổ). Cũng có trường hợp cần vỏ tủ có hình dạng phi tiêu chuẩn để lắp vào góc hẹp hoặc vỏ tủ tích hợp nhiều ngăn, nhiều chức năng trong cùng một kết cấu.

Do tính chất tùy chỉnh này, kích thước vỏ tủ điện đặc biệt hoàn toàn phụ thuộc vào yêu cầu kỹ thuật và bản vẽ thiết kế của từng dự án cụ thể. Chúng thường được sản xuất theo đơn đặt hàng và đòi hỏi trình độ kỹ thuật cao hơn từ nhà sản xuất.

Các yếu tố ảnh hưởng đến việc lựa chọn kích thước vỏ tủ điện

Chọn đúng kích thước vỏ tủ điện không chỉ đơn giản là tìm một cái vỏ đủ lớn. Nhiều yếu tố cần được xem xét để đảm bảo tủ hoạt động hiệu quả, an toàn và dễ dàng cho việc bảo trì sau này. Dưới đây là những yếu tố chính bạn cần cân nhắc:

Số lượng và kích thước thiết bị bên trong

Đây là yếu tố quan trọng nhất. Bạn cần liệt kê tất cả các thiết bị sẽ lắp đặt (aptomat, contactor, relay, biến tần, PLC, nguồn, cầu đấu dây...) và tính toán tổng không gian mà chúng chiếm dụng. Đừng quên tính cả không gian cho máng đi dây và khoảng cách an toàn giữa các thiết bị.

Không gian dự phòng cho tương lai

Hệ thống điện có thể cần nâng cấp hoặc mở rộng trong tương lai. Việc chọn một vỏ tủ có kích thước lớn hơn một chút (khoảng 20-30% không gian trống) so với nhu cầu hiện tại là một quyết định khôn ngoan, giúp bạn tiết kiệm chi phí và công sức sửa đổi sau này.

Không gian thao tác và bảo trì

Tủ điện cần có đủ không gian bên trong để kỹ thuật viên có thể dễ dàng lắp đặt, đấu nối dây điện, kiểm tra và sửa chữa khi cần thiết. Một tủ quá chật chội sẽ gây khó khăn và tiềm ẩn rủi ro mất an toàn.

Yêu cầu về tản nhiệt

Các thiết bị điện khi hoạt động đều sinh nhiệt. Một vỏ tủ có kích thước đủ lớn, hoặc được thiết kế với các giải pháp thông gió (quạt, lưới thông gió), sẽ giúp tản nhiệt hiệu quả, tránh làm giảm tuổi thọ thiết bị hoặc gây sự cố do quá nhiệt. Kích thước lớn hơn đồng nghĩa với bề mặt tiếp xúc và thể tích không khí lớn hơn, hỗ trợ tản nhiệt tốt hơn.

Vị trí lắp đặt và môi trường

Như đã đề cập ở phần trước, vị trí lắp đặt (trong nhà hay ngoài trời, trên tường hay đặt sàn) và môi trường xung quanh (độ ẩm, bụi bẩn, nhiệt độ, hóa chất) sẽ ảnh hưởng đến việc chọn loại vỏ tủ và gián tiếp ảnh hưởng đến kích thước (ví dụ: tủ ngoài trời cần thêm không gian cho mái che, chân đế).

Tiêu chuẩn kỹ thuật áp dụng

Một số ngành nghề hoặc dự án có thể yêu cầu tuân thủ các tiêu chuẩn kỹ thuật điện cụ thể (ví dụ: TCVN, IEC), trong đó có thể quy định về khoảng cách tối thiểu giữa các thiết bị, giữa thiết bị và thành tủ, ảnh hưởng đến kích thước tổng thể.

Việc cân nhắc kỹ lưỡng các yếu tố này sẽ giúp bạn xác định được kích thước vỏ tủ điện tối ưu nhất cho nhu cầu của mình.

Các yếu tố ảnh hưởng đến việc lựa chọn kích thước vỏ tủ điện

Hướng dẫn chọn kích thước vỏ tủ điện phù hợp

Để lựa chọn kích thước vỏ tủ điện phù hợp, bạn có thể làm theo các bước sau:

Bước 1: Lập danh sách và xác định kích thước thiết bị:

Liệt kê chi tiết tất cả các thiết bị điện cần lắp đặt vào tủ. Tìm thông số kích thước (cao, rộng, sâu) của từng thiết bị từ catalogue của nhà sản xuất.

Bước 2: Sơ bộ bố trí thiết bị (Layout):

Phác thảo cách bố trí các thiết bị trên tấm panel (mặt lắp thiết bị) của tủ. Sắp xếp chúng một cách logic, khoa học, đảm bảo khoảng cách an toàn và thuận tiện cho việc đi dây. Tính toán diện tích thực tế mà các thiết bị và máng dây chiếm dụng.

Bước 3: Tính toán không gian cần thiết và dự phòng:

Dựa trên layout sơ bộ, cộng thêm không gian cho việc đi dây, đấu nối và khoảng cách an toàn theo tiêu chuẩn (nếu có). Quan trọng nhất, hãy cộng thêm ít nhất 20-30% không gian trống cho việc tản nhiệt, thao tác dễ dàng và khả năng mở rộng trong tương lai.

Bước 4: Xác định không gian lắp đặt tủ:

Đo đạc vị trí thực tế nơi bạn dự định lắp đặt tủ điện. Đảm bảo kích thước tủ bạn chọn (cao, rộng, sâu) phù hợp với không gian này, đồng thời cửa tủ có thể mở ra hoàn toàn để tiện thao tác.

Bước 5: Lựa chọn loại vỏ tủ và kích thước tiêu chuẩn gần nhất:

Dựa vào vị trí lắp đặt (trong nhà/ngoài trời) và môi trường, chọn loại vỏ tủ phù hợp (vật liệu, cấp bảo vệ IP). Sau đó, đối chiếu kích thước bạn đã tính toán (ở bước 3) với các kích thước vỏ tủ điện tiêu chuẩn của nhà sản xuất. Chọn kích thước tiêu chuẩn gần nhất và lớn hơn một chút so với kích thước bạn cần.

Bước 6: Tham khảo ý kiến chuyên gia (Nếu cần):

Nếu bạn không chắc chắn về cách tính toán hoặc lựa chọn, đặc biệt với các hệ thống phức tạp hoặc yêu cầu đặc biệt, đừng ngần ngại liên hệ với các đơn vị có chuyên môn để được tư vấn chi tiết.

Thực hiện theo các bước này sẽ giúp bạn tránh được những sai lầm phổ biến như chọn tủ quá nhỏ hoặc không phù hợp với môi trường lắp đặt.

Hướng dẫn chọn kích thước vỏ tủ điện phù hợp

Lưu ý khi lựa chọn và lắp đặt vỏ tủ điện

Việc chọn đúng kích thước vỏ tủ điện là quan trọng, nhưng quá trình lựa chọn và lắp đặt còn cần chú ý thêm một số điểm để đảm bảo an toàn và hiệu quả lâu dài:

• Tránh chọn vỏ tủ quá chật: Đây là lỗi phổ biến nhất. Tủ quá chật không chỉ gây khó khăn khi lắp đặt, đi dây mà còn làm tăng nhiệt độ bên trong tủ, ảnh hưởng đến tuổi thọ thiết bị và tiềm ẩn nguy cơ cháy nổ. Luôn ưu tiên không gian dự phòng.

• Kiểm tra chất lượng vật liệu và độ dày tôn: Vỏ tủ cần đủ cứng cáp để chịu được trọng lượng của thiết bị và các tác động từ môi trường. Hãy kiểm tra độ dày của tôn (thép tấm), chất lượng lớp sơn tĩnh điện (đều màu, không bong tróc) hoặc vật liệu (đối với tủ inox, composite). Vỏ tủ chất lượng kém có thể bị cong vênh, gỉ sét sau một thời gian sử dụng.

• Chú ý cấp bảo vệ IP: Đặc biệt quan trọng đối với tủ lắp đặt ngoài trời hoặc trong môi trường nhiều bụi, ẩm. Chọn cấp bảo vệ IP phù hợp (ví dụ: IP54, IP65, IP66) để đảm bảo bụi và nước không xâm nhập làm hỏng thiết bị bên trong.

• Xem xét khả năng thông gió, tản nhiệt: Nếu tủ chứa nhiều thiết bị sinh nhiệt (biến tần, nguồn công suất lớn), hãy cân nhắc chọn loại vỏ tủ có sẵn lưới thông gió, vị trí lắp quạt hút hoặc thậm chí là các giải pháp làm mát chuyên dụng hơn.

• Đảm bảo lắp đặt chắc chắn, an toàn: Khi lắp đặt, vỏ tủ cần được cố định vững chắc vào tường hoặc nền nhà. Đảm bảo tủ được nối đất đúng kỹ thuật để đảm bảo an toàn điện. Kiểm tra lại độ kín của cửa tủ và các lỗ đi dây sau khi lắp đặt xong.

• Phụ kiện đi kèm: Kiểm tra xem vỏ tủ có đi kèm các phụ kiện cần thiết như tấm panel lắp thiết bị, khóa cửa, bản lề, thanh đỡ ray,... hay không, và chất lượng của chúng.

Việc lưu ý những điểm này không chỉ giúp bạn chọn được kích thước vỏ tủ điện phù hợp mà còn đảm bảo hệ thống điện hoạt động ổn định và an toàn trong suốt quá trình vận hành.

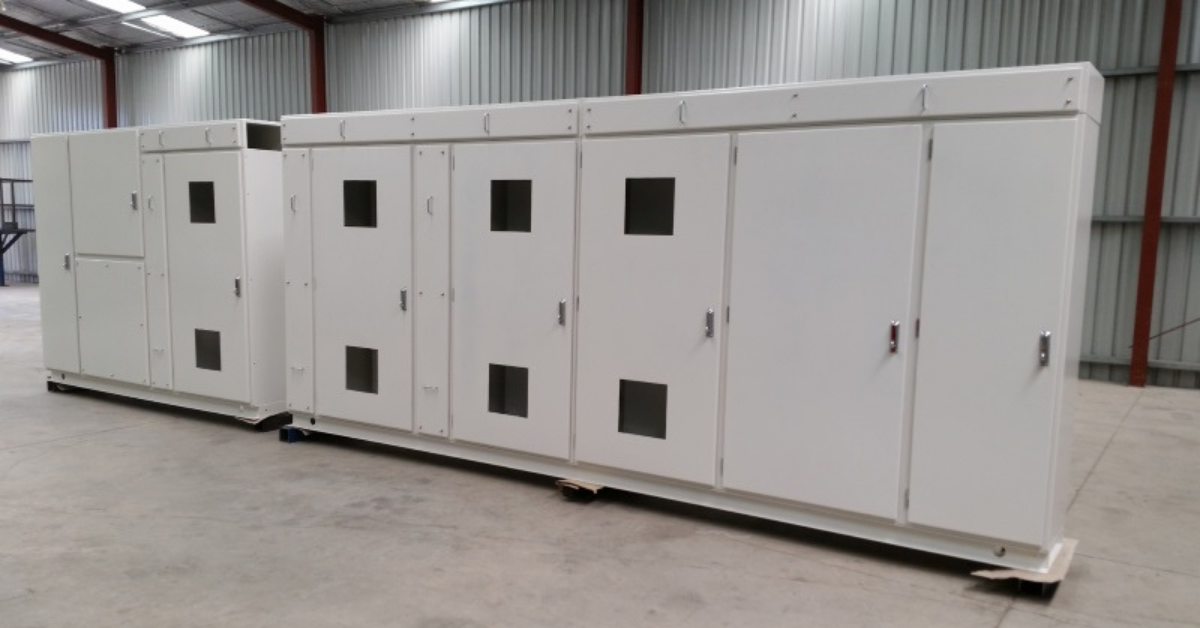

Lưu ý khi lựa chọn và lắp đặt vỏ tủ điện

Lựa chọn kích thước vỏ tủ điện chính xác là bước đầu tiên và vô cùng quan trọng để đảm bảo an toàn, tối ưu không gian và hiệu quả vận hành cho hệ thống điện của bạn. Từ các loại tủ tiêu chuẩn trong nhà, ngoài trời đến những thiết kế đặc biệt theo yêu cầu, việc hiểu rõ các yếu tố ảnh hưởng và quy trình lựa chọn sẽ giúp bạn đưa ra quyết định đúng đắn. Hy vọng Sài Gòn Sinco đã cung cấp cho bạn những thông tin hữu ích!
