Bảng kích thước vỏ tủ điện công nghiệp tiêu chuẩn và cách chọn

Việc lựa chọn kích thước vỏ tủ điện công nghiệp không chỉ ảnh hưởng đến hiệu suất lắp đặt mà còn quyết định sự an toàn và chi phí. Chọn sai kích thước có thể dẫn đến quá tải, khó khăn khi bảo trì và lãng phí không gian. Trong bài viết này, Saigon Sinco sẽ cung cấp bảng kích thước vỏ tủ điện công nghiệp tiêu chuẩn phổ biến trong nhà và ngoài trời, cùng hướng dẫn chi tiết để bạn chọn được loại vỏ tủ điện chính xác và tối ưu nhất.

Vì sao cần lựa chọn đúng kích thước vỏ tủ điện công nghiệp?

Vì sao cần lựa chọn đúng kích thước vỏ tủ điện công nghiệp?

Lựa chọn đúng kích thước vỏ tủ điện công nghiệp là yếu tố then chốt, quyết định đến sự thành công của toàn bộ hệ thống điện. Đây không chỉ là vấn đề vật lý đơn thuần mà còn liên quan trực tiếp đến an toàn, tuổi thọ thiết bị và hiệu quả bảo trì.

Một vỏ tủ điện công nghiệp có kích thước quá nhỏ sẽ khiến các thiết bị bên trong bị ép chặt, gây khó khăn cho việc đi dây và đặc biệt là làm tăng nhiệt độ quá mức. Nhiệt độ cao kéo dài gây giảm tuổi thọ của các khí cụ điện, dẫn đến nguy cơ chập cháy và mất an toàn lao động. Ngược lại, một tủ quá lớn so với nhu cầu lại gây lãng phí vật liệu, tốn kém chi phí ban đầu và chiếm dụng không gian nhà xưởng một cách không cần thiết. Do đó, việc xác định đúng kích thước vỏ tủ điện công nghiệp ngay từ đầu là bước đầu tư thông minh và cần thiết.

Ngoài ra, kích thước chuẩn giúp đảm bảo không gian thao tác an toàn cho thợ điện trong quá trình lắp đặt, vận hành và bảo trì. Một tủ điện được chọn với kích thước chuẩn xác sẽ tối ưu hóa luồng không khí làm mát, giúp nhiệt độ phân tán đều, duy trì sự ổn định của hệ thống trong môi trường công nghiệp khắc nghiệt.

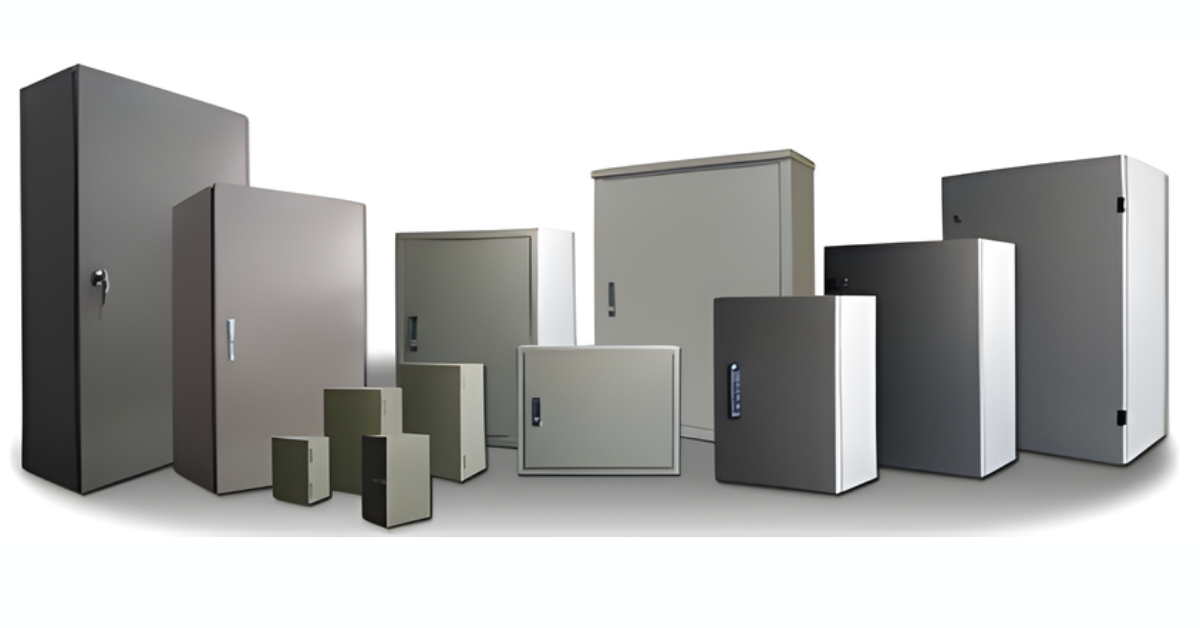

Bảng kích thước vỏ tủ điện công nghiệp tiêu chuẩn

Sau khi đã hiểu rõ tầm quan trọng của việc lựa chọn chính xác, phần tiếp theo sẽ trình bày chi tiết về kích thước vỏ tủ điện công nghiệp tiêu chuẩn đang được sử dụng phổ biến trên thị trường.

Các nhà sản xuất tủ điện tại Việt Nam thường áp dụng kích thước theo hệ mét và có các module chuẩn giúp tối ưu hóa chi phí sản xuất và thời gian giao hàng. Các kích thước tiêu chuẩn này là căn cứ để kỹ sư điện có thể nhanh chóng lên bản vẽ thiết kế và dự toán vật tư, đảm bảo tính đồng bộ cho dự án.

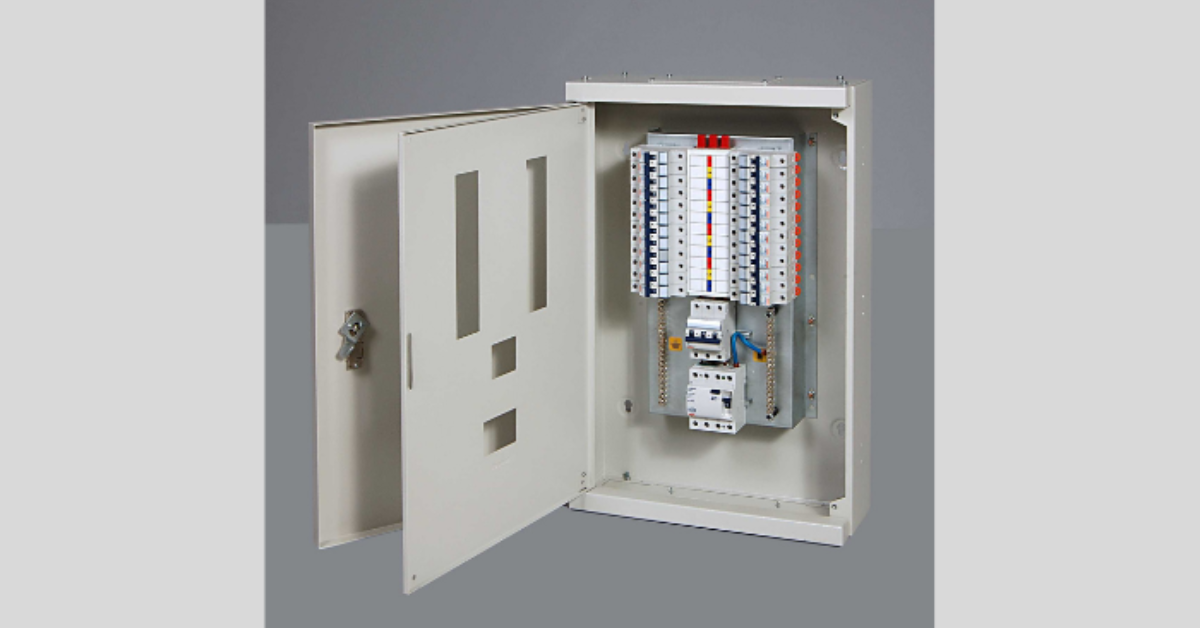

Kích thước vỏ tủ điện trong nhà phổ biến

Kích thước vỏ tủ điện trong nhà phổ biến

Vỏ tủ điện công nghiệp lắp đặt trong nhà không yêu cầu tiêu chuẩn chống nước, chống bụi khắt khe như tủ ngoài trời. Các tủ này thường có cấp bảo vệ IP40 hoặc IP42. Dưới đây là bảng tổng hợp 3 loại kích thước phổ biến và đại diện nhất cho môi trường lắp đặt trong nhà (Đơn vị: mm):

Lưu ý: Dãy kích thước trên mang tính chất tham khảo, giúp nhà sản xuất dễ dàng lên sơ bộ thiết kế. Kích thước cuối cùng sẽ được điều chỉnh theo chi tiết thiết bị và yêu cầu lắp đặt thực tế của từng khách hàng.

Kích thước vỏ tủ điện ngoài trời phổ biến

Kích thước vỏ tủ điện ngoài trời phổ biến

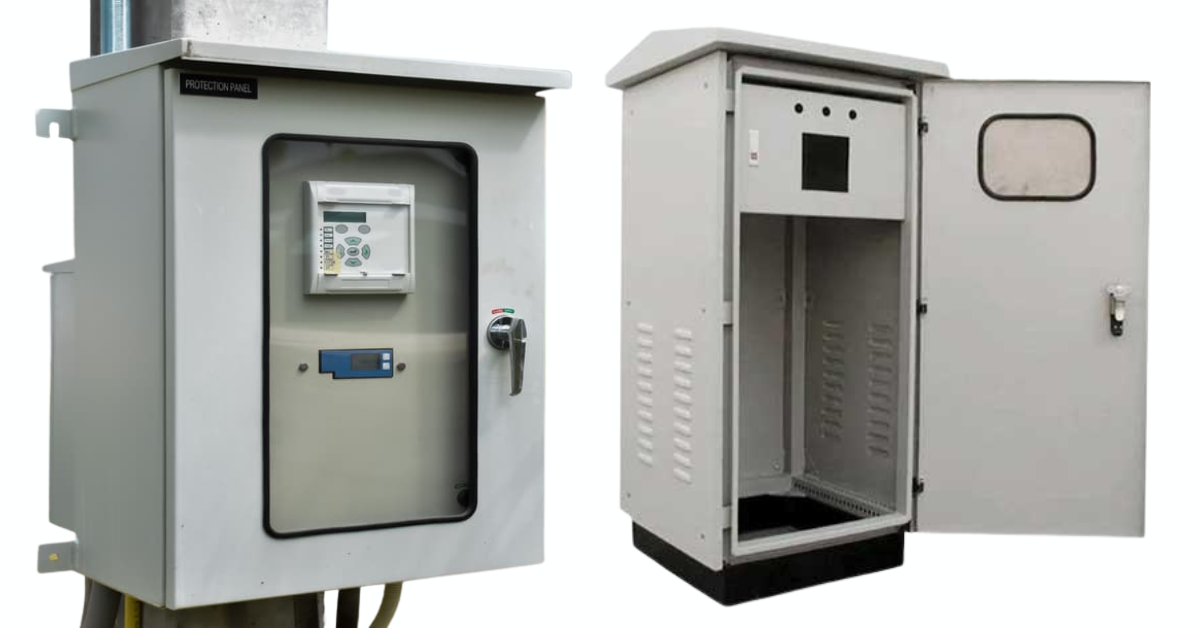

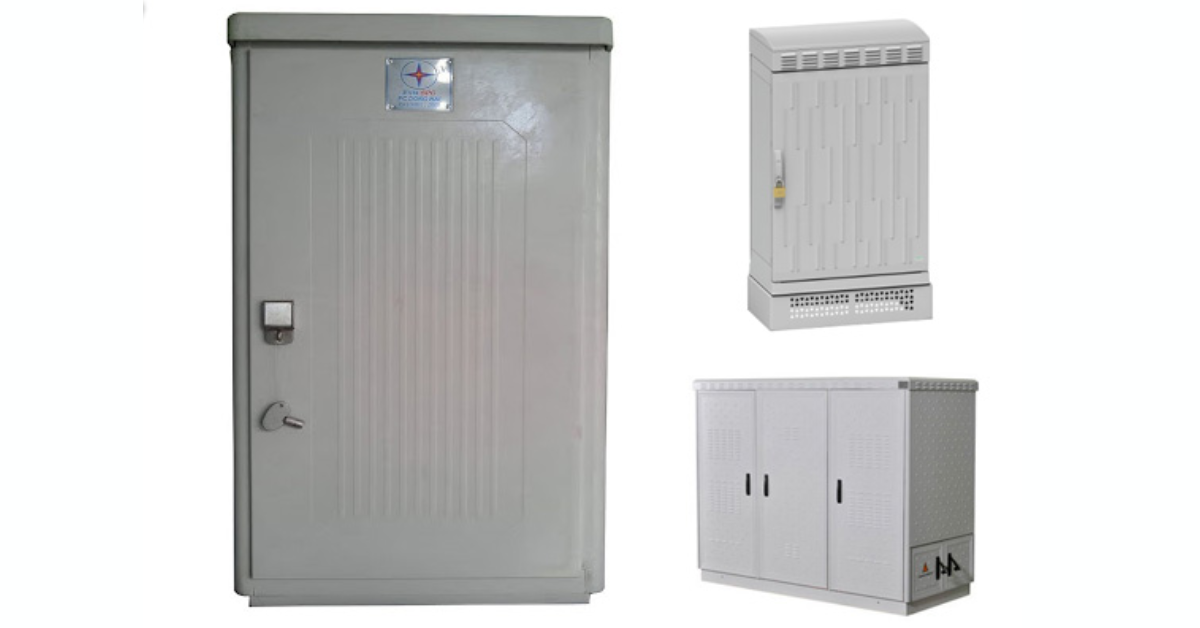

Vỏ tủ điện công nghiệp ngoài trời hay còn gọi là tủ điện có mái che, yêu cầu tiêu chuẩn bảo vệ cao hơn nhiều, thường là IP54, IP55 hoặc IP66, để chống lại bụi bẩn, nước mưa và tia UV. Thiết kế của tủ ngoài trời thường có thêm mái che dốc (chống đọng nước) và gioăng cao su tại cánh cửa để đảm bảo độ kín khít.

Các kích thước (mm) phổ biến của vỏ tủ điện công nghiệp loại ngoài trời thường tương tự loại trong nhà nhưng có một số biến thể để phù hợp với việc lắp đặt trên cột hoặc bệ bê tông:

Lưu ý: Dãy kích thước trên mang tính chất tham khảo, giúp nhà sản xuất dễ dàng lên sơ bộ thiết kế. Kích thước cuối cùng sẽ được điều chỉnh theo chi tiết thiết bị và yêu cầu lắp đặt thực tế của từng khách hàng.

Độ dày tôn của vỏ tủ điện công nghiệp ngoài trời thường được ưu tiên cao hơn, từ 1.5mm đến 2.5mm, để tăng cường độ bền vững và khả năng chống chịu va đập, gió bão. Khi lựa chọn tủ ngoài trời, cần đặc biệt lưu ý đến hệ thống khóa và bản lề phải là loại chuyên dụng, chống gỉ sét. Mái che (chóp tủ) cần được tính toán với độ vươn đủ lớn để đảm bảo nước mưa không thể tạt vào khe hở của cửa tủ.

Hướng dẫn cách chọn kích thước vỏ tủ điện chính xác

Việc tham khảo bảng kích thước vỏ tủ điện công nghiệp tiêu chuẩn chỉ là bước đầu. Để chọn được kích thước hoàn hảo, cần phải áp dụng các nguyên tắc kỹ thuật và dự phòng không gian. Quá trình chọn lựa phải trải qua phân tích kỹ lưỡng, cân đối giữa nhu cầu hiện tại và khả năng mở rộng trong tương lai.

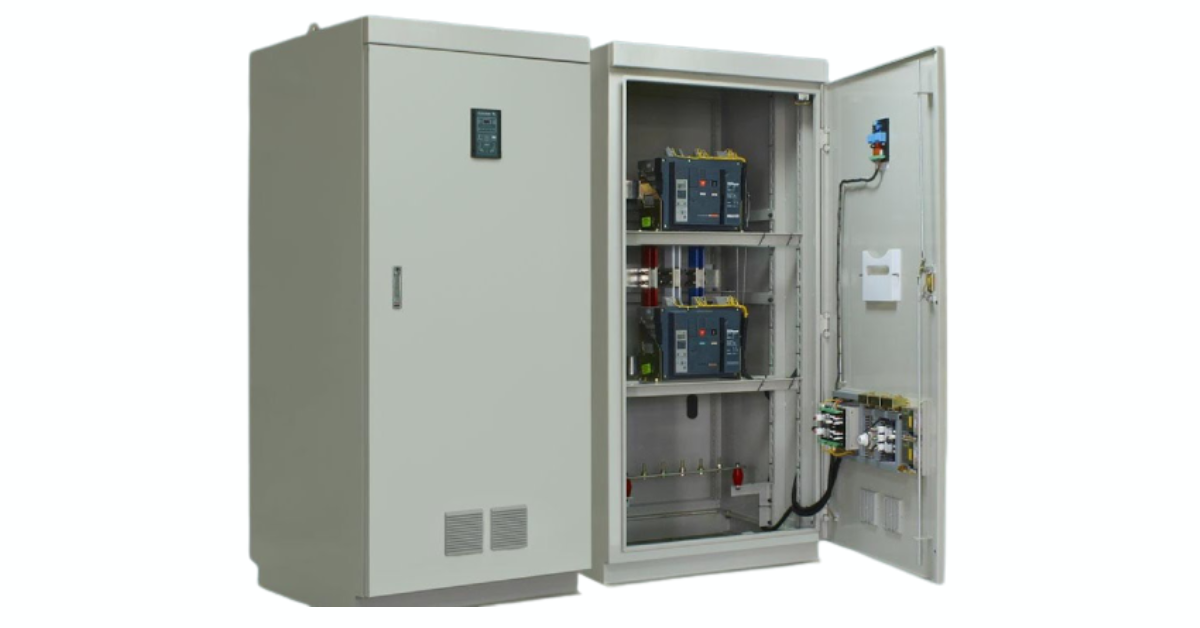

Dựa vào số lượng và kích thước thiết bị lắp đặt

Dựa vào số lượng và kích thước thiết bị lắp đặt

Đây là nguyên tắc cơ bản và quan trọng nhất. Trước hết, cần có sơ đồ nguyên lý và sơ đồ bố trí thiết bị chi tiết. Bạn cần lập danh sách toàn bộ các thiết bị sẽ lắp đặt: Từ aptomat tổng, aptomat nhánh, relay, contactor, biến tần, PLC, bộ nguồn cho đến các thanh cái và máng cáp.

Sau khi có danh sách, bạn phải xác định kích thước vật lý của từng thiết bị, đặc biệt là các thiết bị lớn và phát nhiệt cao. Dựa trên các thông số kỹ thuật của nhà sản xuất, tiến hành bố trí chúng lên bản vẽ mặt tủ. Khoảng cách giữa các thiết bị phải được đảm bảo theo tiêu chuẩn kỹ thuật (thường là 10mm - 20mm) để tránh cộng hưởng nhiệt và dễ dàng thao tác tháo lắp. Tổng diện tích lắp đặt thiết bị cộng với không gian máng cáp, thanh cái và các khoảng hở an toàn sẽ cho ra kích thước vỏ tủ điện công nghiệp tối thiểu cần thiết.

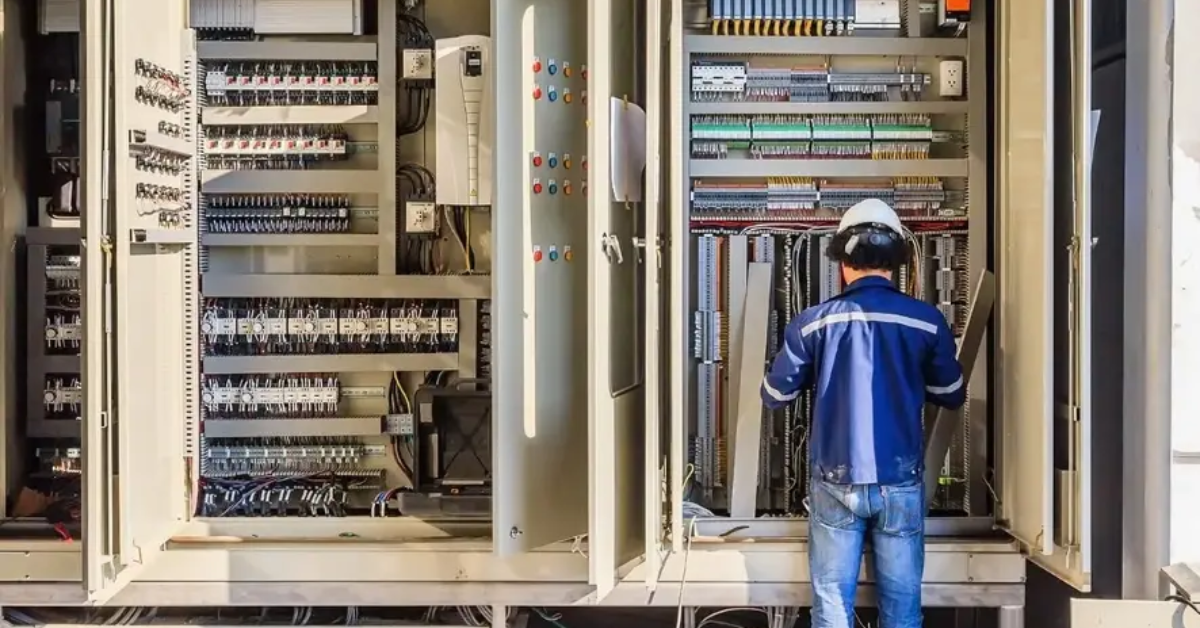

Xem xét không gian thao tác và bảo trì

Xem xét không gian thao tác và bảo trì

Kích thước vỏ tủ điện công nghiệp phải đủ lớn để kỹ thuật viên có thể dễ dàng tiếp cận các thiết bị, đo kiểm hoặc thay thế mà không cần tháo dỡ các thiết bị lân cận. Yếu tố này đặc biệt quan trọng đối với các tủ điện lớn như tủ phân phối tổng (MSB) hoặc tủ điều khiển động cơ (MCC) có nhiều ngăn.

Không gian thao tác an toàn bao gồm:

• Chiều sâu tủ: Phải đủ để chứa thiết bị, ray DIN, thanh cái và để chừa lại một khoảng trống phía sau (thường là 50mm - 100mm) cho việc đi dây cáp điện và tản nhiệt.

• Không gian phía trước tủ: Đối với tủ đứng, cần ít nhất 800mm đến 1200mm không gian trống phía trước tủ để kỹ thuật viên đứng thao tác an toàn, mở cánh cửa tủ hoàn toàn và sử dụng dụng cụ đo kiểm.

Trong trường hợp cần lắp đặt hai hàng tủ điện đối diện nhau, khoảng cách giữa hai mặt tủ điện phải đạt tối thiểu 1500mm theo tiêu chuẩn an toàn điện công nghiệp, nhằm đảm bảo lối thoát hiểm và không gian làm việc an toàn. Việc xem xét kỹ lưỡng không gian thao tác giúp giảm thiểu thời gian ngừng máy khi cần sửa chữa khẩn cấp.

Dự phòng không gian cho việc mở rộng trong tương lai

Dự phòng không gian cho việc mở rộng trong tương lai

Một sai lầm phổ biến khi lựa chọn kích thước vỏ tủ điện công nghiệp là chỉ tính toán đủ cho nhu cầu hiện tại. Trong môi trường công nghiệp phát triển, việc mở rộng dây chuyền sản xuất, nâng cấp công suất hoặc thêm các thiết bị giám sát là điều gần như chắc chắn.

Để tránh phải thay thế toàn bộ tủ điện sau vài năm sử dụng, bạn nên dự phòng thêm từ 15% đến 25% không gian trống bên trong tủ. Việc này không làm tăng chi phí ban đầu quá nhiều, nhưng sẽ tiết kiệm được chi phí lớn và thời gian thi công khi cần bổ sung thiết bị sau này.

Không gian dự phòng này cũng đóng vai trò như một khu vực tản nhiệt bổ sung, giúp cân bằng nhiệt độ tổng thể bên trong tủ. Khi hệ thống vận hành ở tải cao, không gian trống sẽ giúp không khí lưu thông tốt hơn, làm mát hiệu quả hơn, từ đó bảo vệ tuổi thọ của các linh kiện điện tử nhạy cảm. Việc dự phòng là một chiến lược dài hạn cho bất kỳ hệ thống điện công nghiệp nào.

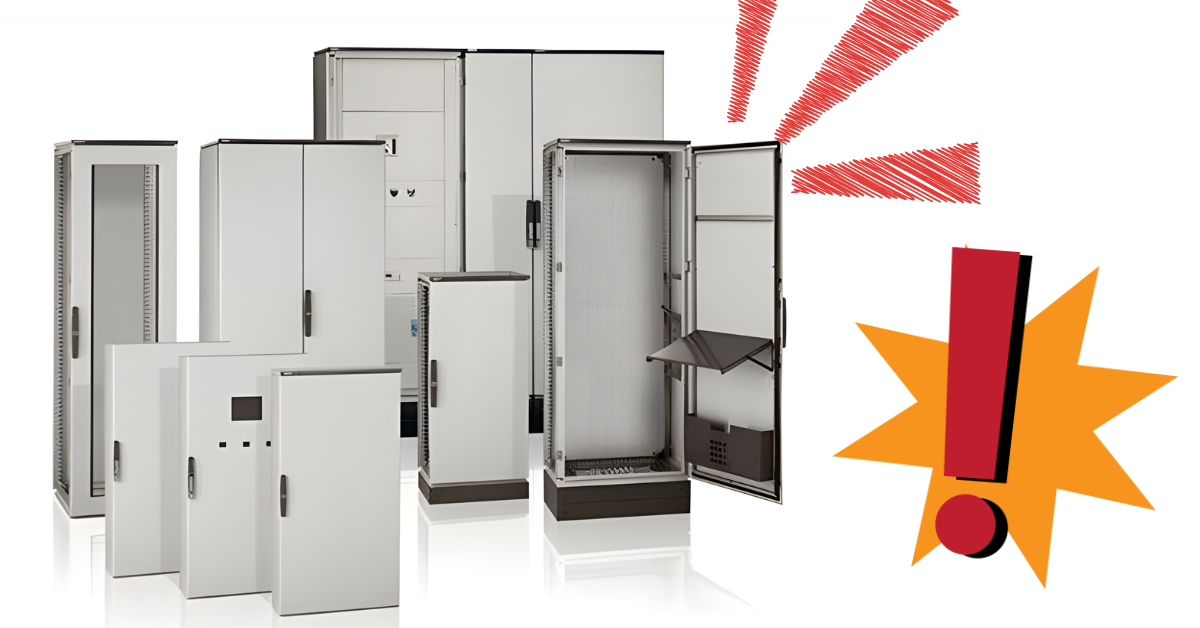

Lưu ý về các kích thước vỏ tủ điện phi tiêu chuẩn

Lưu ý về các kích thước vỏ tủ điện phi tiêu chuẩn

Trong nhiều dự án đặc thù, kích thước vỏ tủ điện công nghiệp tiêu chuẩn không thể đáp ứng được các yêu cầu về không gian hoặc chức năng. Đây là lúc cần đến các thiết kế phi tiêu chuẩn (Custom-made).

Các trường hợp sử dụng kích thước vỏ tủ điện công nghiệp phi tiêu chuẩn thường là:

• Tủ điện lắp đặt trong không gian hẹp, góc khuất, dưới gầm băng tải (cần tủ siêu mỏng hoặc siêu cao).

• Tủ điện điều khiển các dây chuyền phức tạp, cần nhiều cửa, nhiều ngăn và độ sâu khác nhau

• Tủ điện có yêu cầu về vật liệu đặc biệt (ví dụ: Thép không gỉ 304/316 cho môi trường hóa chất, thực phẩm) hoặc độ dày tôn đặc biệt (ví dụ: 3.0mm, 4.0mm) để chống rung, chống cháy nổ.

Khi đặt gia công vỏ tủ điện công nghiệp với kích thước phi tiêu chuẩn, điều quan trọng là phải làm việc chặt chẽ với nhà sản xuất để cung cấp các bản vẽ kỹ thuật chi tiết nhất bao gồm cả vị trí khoét lỗ, kích thước chân đế, loại sơn và tiêu chuẩn IP. Việc này đảm bảo sản phẩm cuối cùng chính xác 100% theo thiết kế, tránh sai sót dẫn đến chậm trễ tiến độ thi công và tốn kém chi phí chỉnh sửa.

Việc chọn đúng kích thước vỏ tủ điện công nghiệp là yếu tố then chốt để đảm bảo an toàn, tối ưu hóa không gian và chi phí đầu tư cho doanh nghiệp. Bảng kích thước tiêu chuẩn chỉ là tham khảo, bạn cần phải tính toán kỹ lưỡng dựa trên thiết bị, không gian thao tác và dự phòng cho việc nhu cầu mở rộng. Để có giải pháp vỏ tủ điện công nghiệp chính xác, phù hợp và chất lượng nhất, đừng ngần ngại hãy liên hệ Saigon Sinco ngay hôm nay để được tư vấn chi tiết!
