Các giải pháp làm mát máy biến áp hiệu quả

Để đảm bảo hiệu suất và kéo dài tuổi thọ của máy biến áp thiết bị, việc áp dụng đúng các giải pháp làm mát là yếu tố then chốt. Trong bài viết này, Saigon Sinco sẽ giới thiệu các phương pháp làm mát máy biến áp phổ biến, bao gồm làm mát bằng dầu và không khí, chia thành các cấp độ từ tự nhiên (ví dụ như ONAN) đến cưỡng bức (ví dụ như OFAF), ... Nắm vững những kiến thức này giúp bạn tối ưu hóa hệ thống tản nhiệt và tránh được những hư hỏng do quá nhiệt không đáng có.

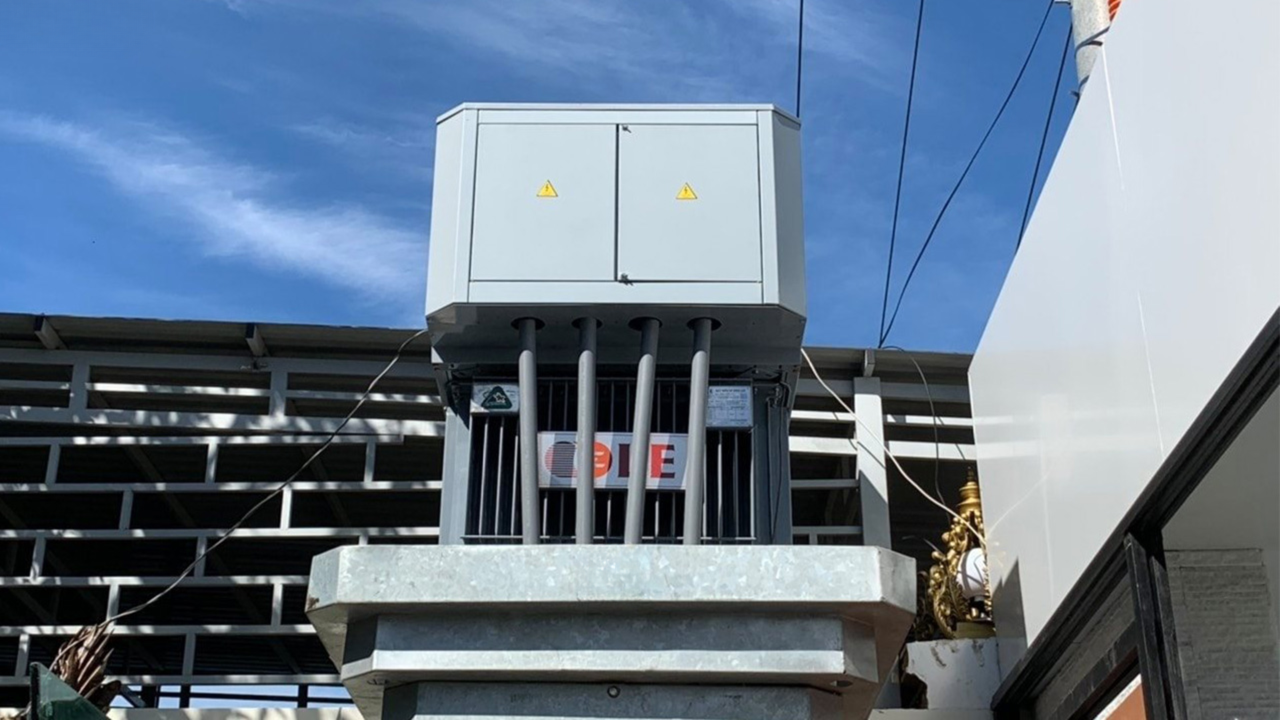

Vì sao cần làm mát máy biến áp

Nhu cầu làm mát máy biến áp là một yêu cầu kỹ thuật bắt buộc, bắt nguồn từ chính nguyên lý hoạt động của thiết bị. Trong quá trình biến đổi điện áp, máy biến áp luôn sinh ra nhiệt do các loại tổn thất năng lượng khác nhau, chủ yếu là tổn thất lõi (tổn thất sắt) và tổn thất đồng (tổn thất ngắn mạch) trong cuộn dây. Nhiệt lượng sinh ra này nếu không được tản nhiệt kịp thời sẽ gây ra những hậu quả nghiêm trọng, ảnh hưởng trực tiếp đến hiệu suất và độ bền của máy.

Lý do quan trọng nhất khiến việc làm mát trở nên thiết yếu là để bảo vệ vật liệu cách điện. Các vật liệu cách điện (như dầu biến áp, giấy cách điện) rất nhạy cảm với nhiệt độ cao. Khi nhiệt độ vượt quá giới hạn cho phép (thường là 95 độ đối với dầu biến áp), tốc độ hư hỏng và xuống cấp của vật liệu cách điện sẽ tăng lên rất nhanh, chỉ với mỗi vài độ tăng thêm. Sự lão hóa nhanh chóng này dẫn đến sự suy giảm khả năng cách điện, gây ra nguy cơ chập cháy, ngắn mạch và làm giảm đáng kể tuổi thọ tổng thể của máy.

Ngoài ra, làm mát máy biến áp còn giúp duy trì hiệu suất chuyển đổi năng lượng. Khi cuộn dây quá nóng, điện trở của dây dẫn tăng lên, dẫn đến tổn thất đồng tăng theo (sinh nhiệt nhiều hơn). Điều này làm giảm hiệu suất truyền tải điện năng và tăng chi phí vận hành. Tóm lại, làm mát không chỉ là để máy hoạt động mà còn là biện pháp kỹ thuật quan trọng nhất để kéo dài tuổi thọ và đảm bảo máy biến áp hoạt động tin cậy theo đúng thông số thiết kế.

Vì sao cần làm mát máy biến áp

Các loại máy biến áp sử dụng nhiều hiện nay

Thị trường hiện nay phổ biến hai loại máy biến áp chính, mỗi loại được thiết kế với phương pháp cách điện và tản nhiệt khác nhau, phù hợp với các môi trường lắp đặt và yêu cầu kỹ thuật đặc thù.

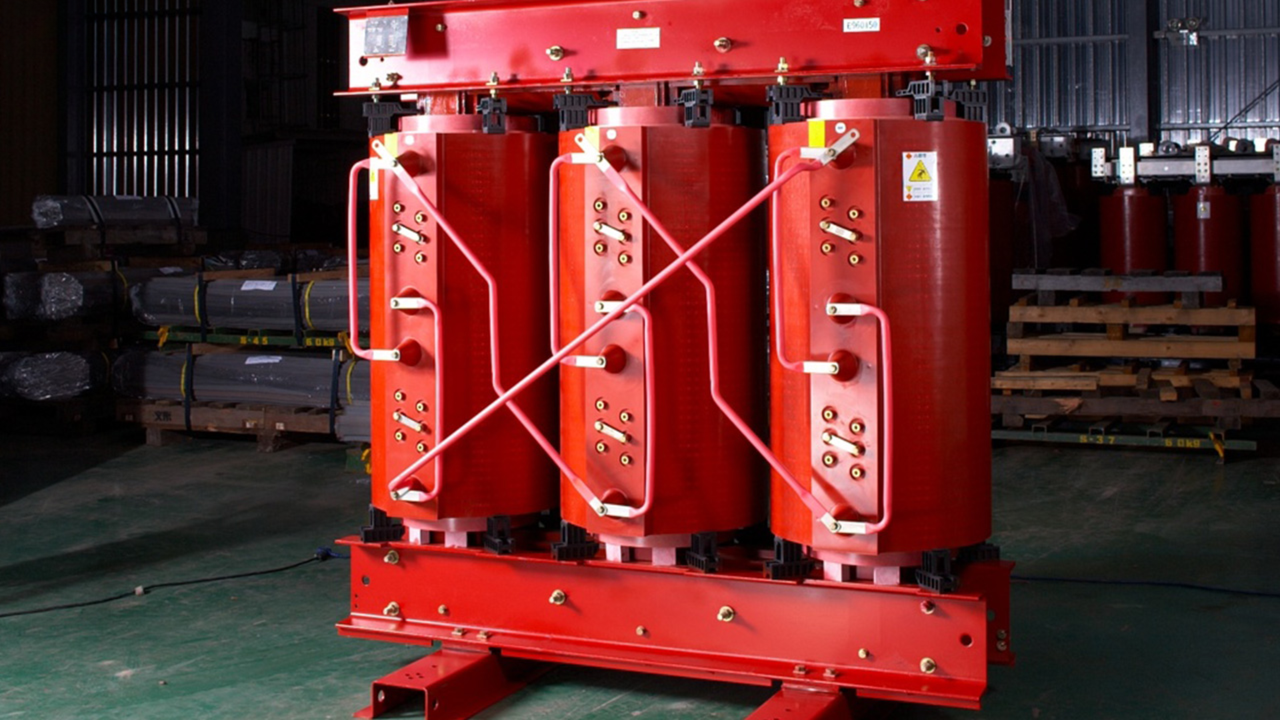

Máy biến áp khô

Máy biến áp khô (dry-type transformer) sử dụng vật liệu cách điện rắn như nhựa epoxy để cách điện cho cuộn dây, thay vì chất lỏng. Loại máy này được thiết kế chủ yếu cho các ứng dụng trong nhà hoặc tại các khu vực đông dân cư, những nơi cần ưu tiên cao về an toàn cháy nổ.

Đặc điểm quan trọng là khả năng làm mát máy biến áp loại khô phụ thuộc hoàn toàn vào hệ thống thông gió hoặc quạt gió cưỡng bức, vì chúng không sử dụng dầu để truyền nhiệt. Chúng thường được lắp đặt tại các tòa nhà cao tầng, bệnh viện, sân bay và các khu thương mại lớn.

Máy biến áp khô

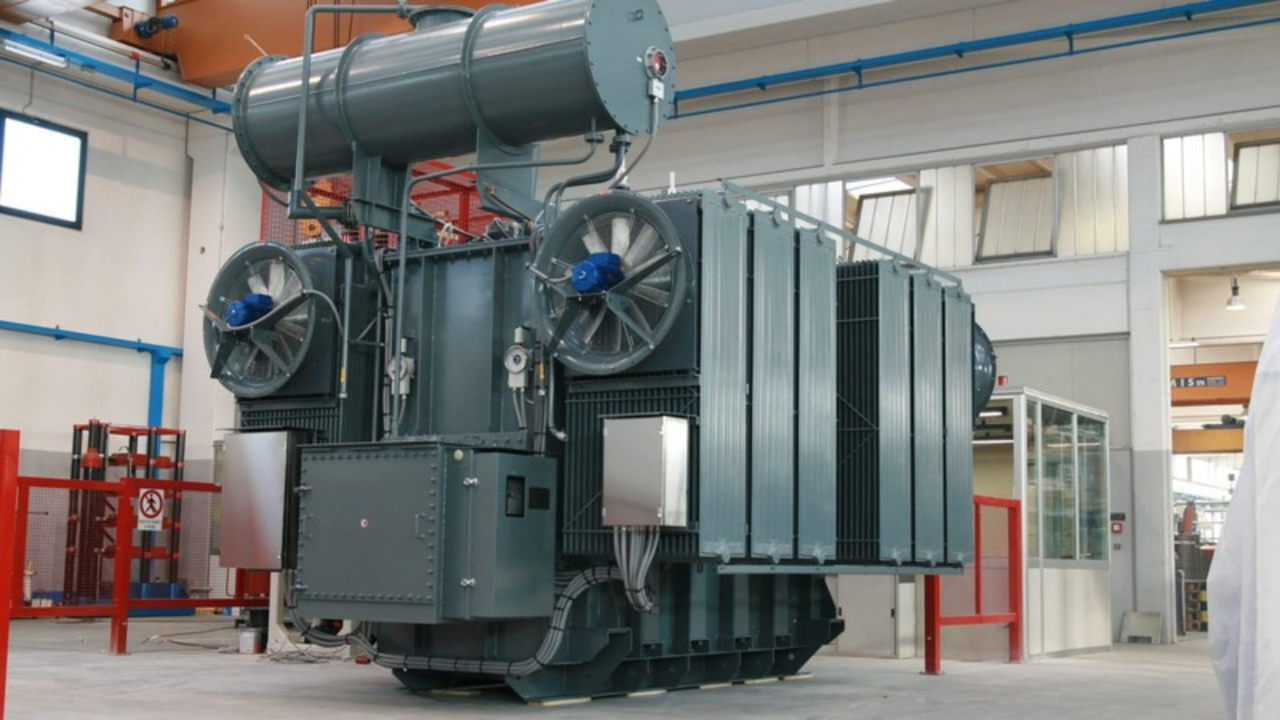

Máy biến áp dầu

Máy biến áp dầu (oil-immersed transformer) là loại máy truyền thống và được sử dụng rộng rãi, đặc biệt trong các hệ thống điện công suất lớn. Loại máy này sử dụng dầu khoáng hoặc dầu tổng hợp để cách điện cho cuộn dây và thực hiện chức năng tản nhiệt.

Dầu trong máy đóng vai trò kép: Vừa là chất cách điện, vừa là môi trường truyền nhiệt hiệu quả từ lõi và cuộn dây ra vỏ máy và các cánh tản nhiệt. Đây là lựa chọn phổ biến cho các trạm biến áp ngoài trời, khu công nghiệp và các hệ thống truyền tải điện lớn, nơi việc làm mát máy biến áp bằng dầu mang lại hiệu quả cao và ổn định.

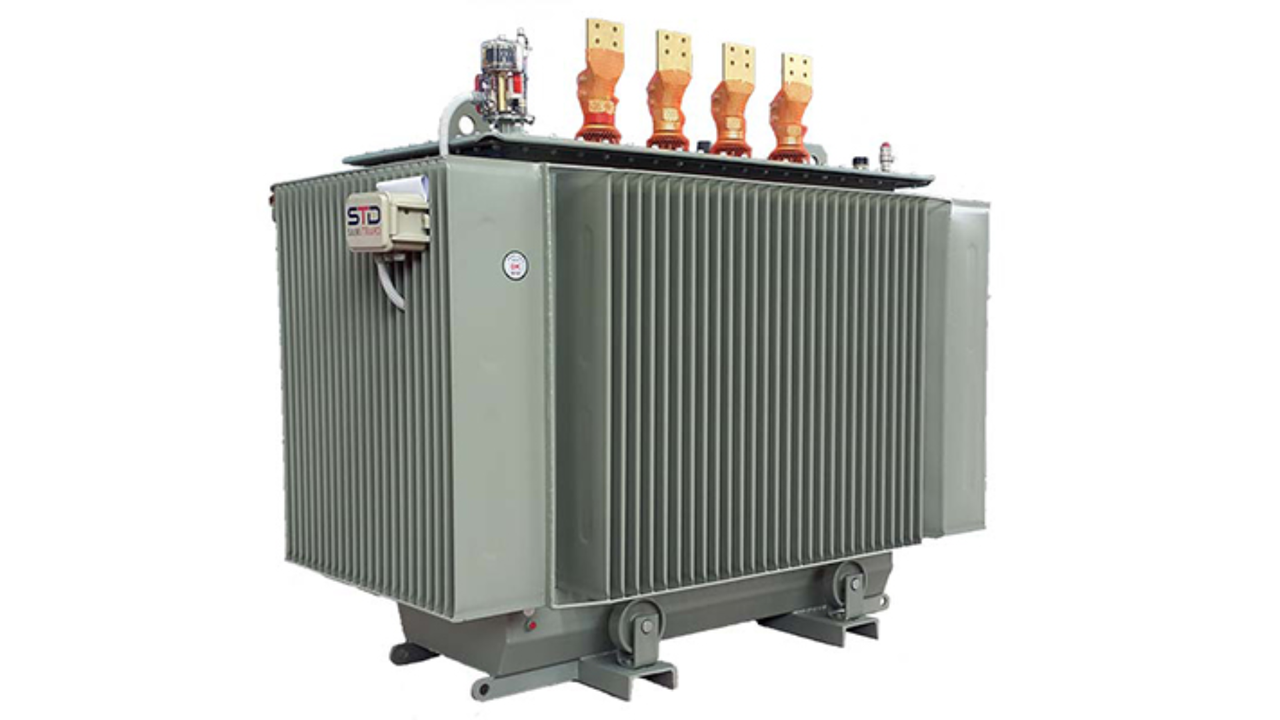

Máy biến áp dầu

Các phương pháp làm mát máy biến áp phổ biến

Việc phân loại phương pháp làm mát được quy định theo tiêu chuẩn IEC, dựa trên môi chất làm mát chính và cơ chế tuần hoàn của môi chất đó. Sự lựa chọn phương pháp sẽ quyết định hiệu suất tản nhiệt của máy biến áp.

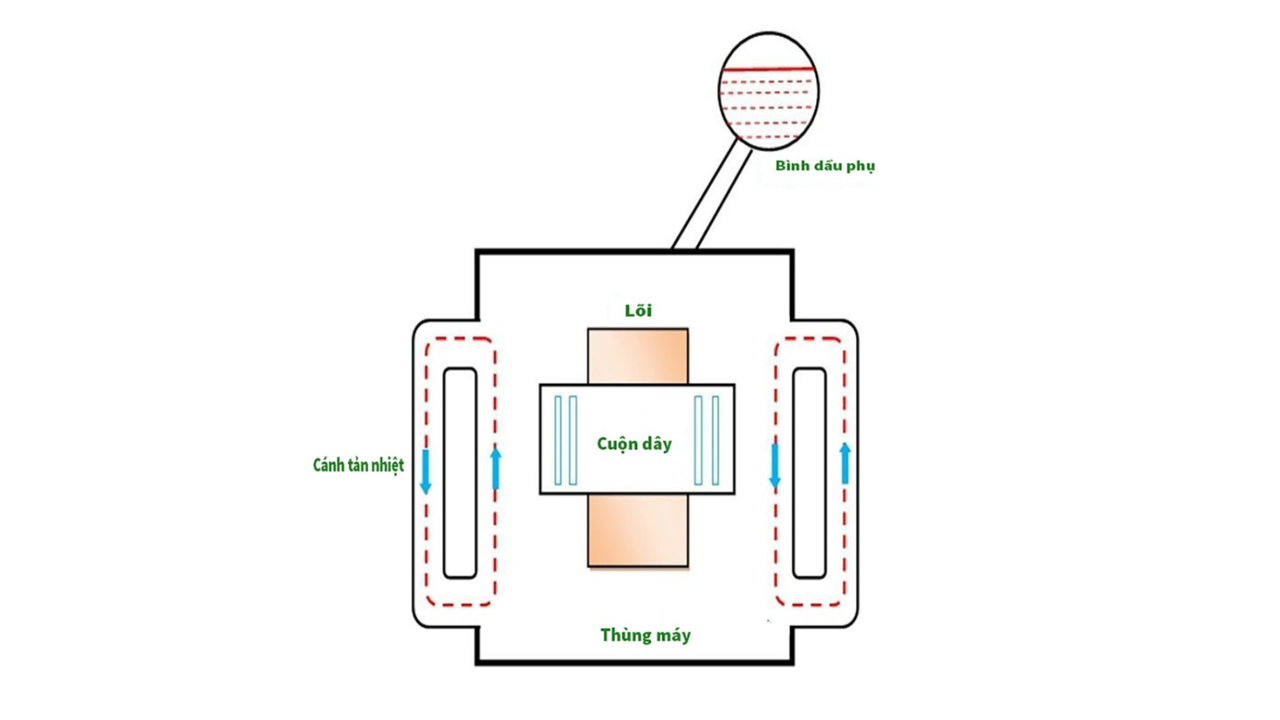

Phương pháp ONAN

ONAN là phương pháp làm mát bằng dầu tự nhiên, không khí tự nhiên. Đây là kiểu làm mát cơ bản nhất, thường áp dụng cho các máy biến áp công suất nhỏ hoặc trung bình. Dầu trong thùng máy tự tuần hoàn nhờ sự chênh lệch nhiệt độ (dầu nóng nổi lên, dầu lạnh chìm xuống), mang nhiệt từ lõi và cuộn dây ra các cánh tản nhiệt bên ngoài. Không khí xung quanh sẽ tự nhiên làm mát các cánh tản nhiệt này. Phương pháp này đơn giản, không cần quạt hay bơm nhưng hiệu quả tản nhiệt bị giới hạn bởi tốc độ đối lưu tự nhiên của dầu và không khí.

Phương pháp ONAN

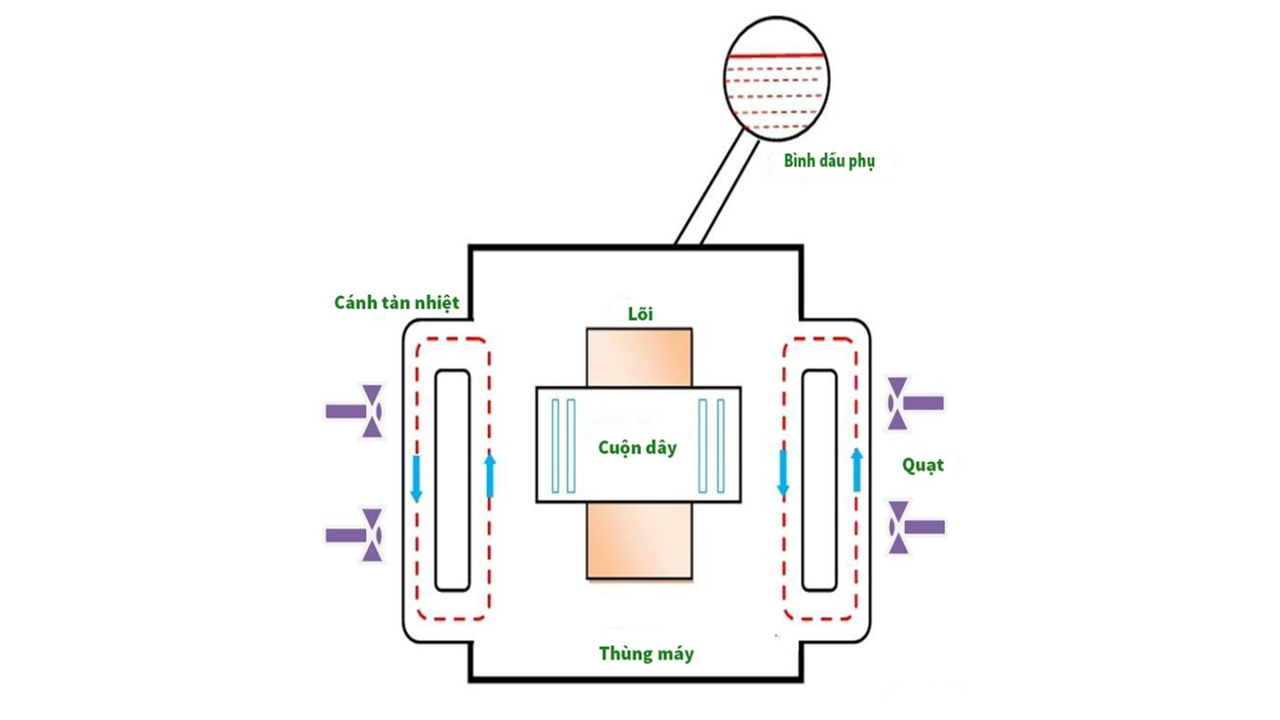

Phương pháp ONAF

ONAF là phương pháp làm mát bằng dầu tự nhiên, không khí cưỡng bức. Phương pháp này tương tự ONAN nhưng được tăng cường bằng cách lắp đặt thêm quạt gió cưỡng bức thổi vào các cánh tản nhiệt bên ngoài. Dầu vẫn tự tuần hoàn trong thùng máy nhưng không khí được thổi mạnh giúp tăng tốc độ tản nhiệt của cánh tản nhiệt. Nhờ vậy, máy có thể hoạt động ở công suất cao hơn hoặc duy trì nhiệt độ thấp hơn so với ONAN mà không cần thay đổi cấu trúc bên trong.

Phương pháp ONAF

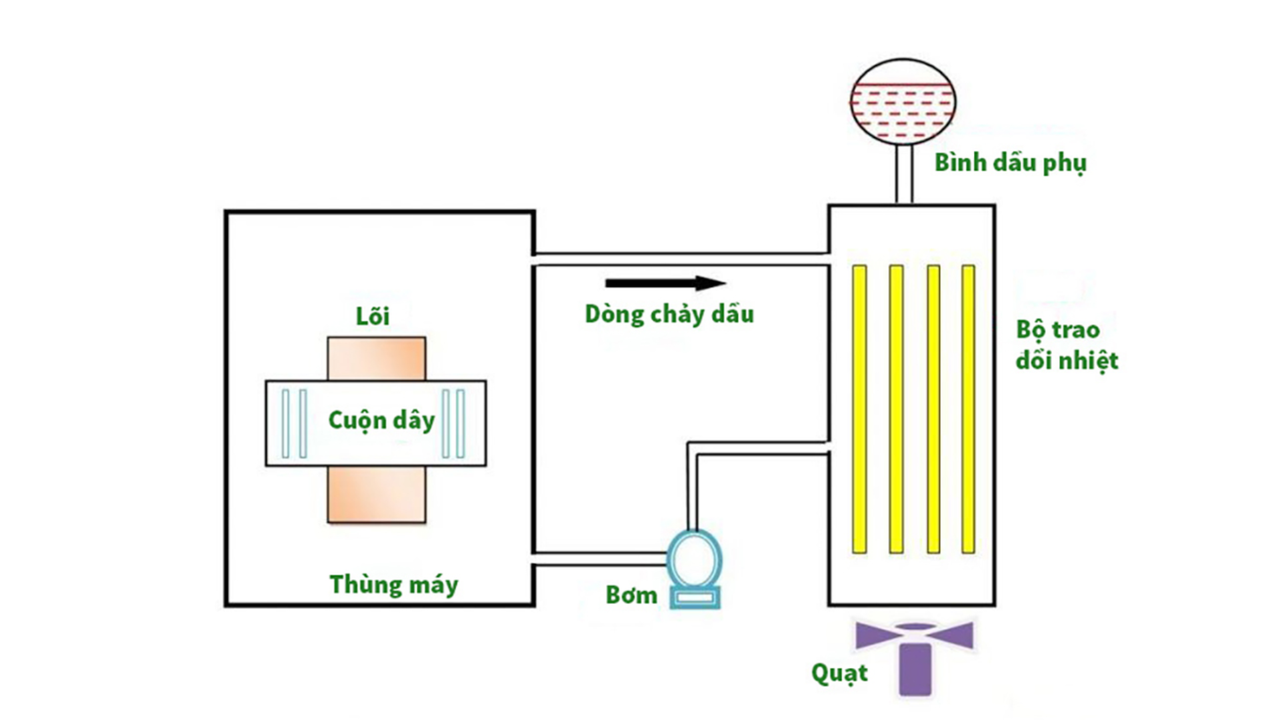

Phương pháp OFAF

OFAF là phương pháp làm mát bằng dầu cưỡng bức, không khí cưỡng bức. Đây là một bước tiến lớn, áp dụng cho các máy biến áp công suất lớn. Cả dầu và không khí đều được làm mát cưỡng bức: Bơm dầu được sử dụng để tuần hoàn dầu nóng từ thùng máy qua các bộ trao đổi nhiệt bên ngoài (thường là bộ làm mát Radiator, đồng thời quạt gió cưỡng bức được sử dụng để thổi mạnh vào các bộ trao đổi nhiệt này. Phương pháp này cung cấp khả năng làm mát máy biến áp tối đa, giúp duy trì nhiệt độ ổn định ngay cả khi máy hoạt động hết công suất.

Phương pháp OFAF

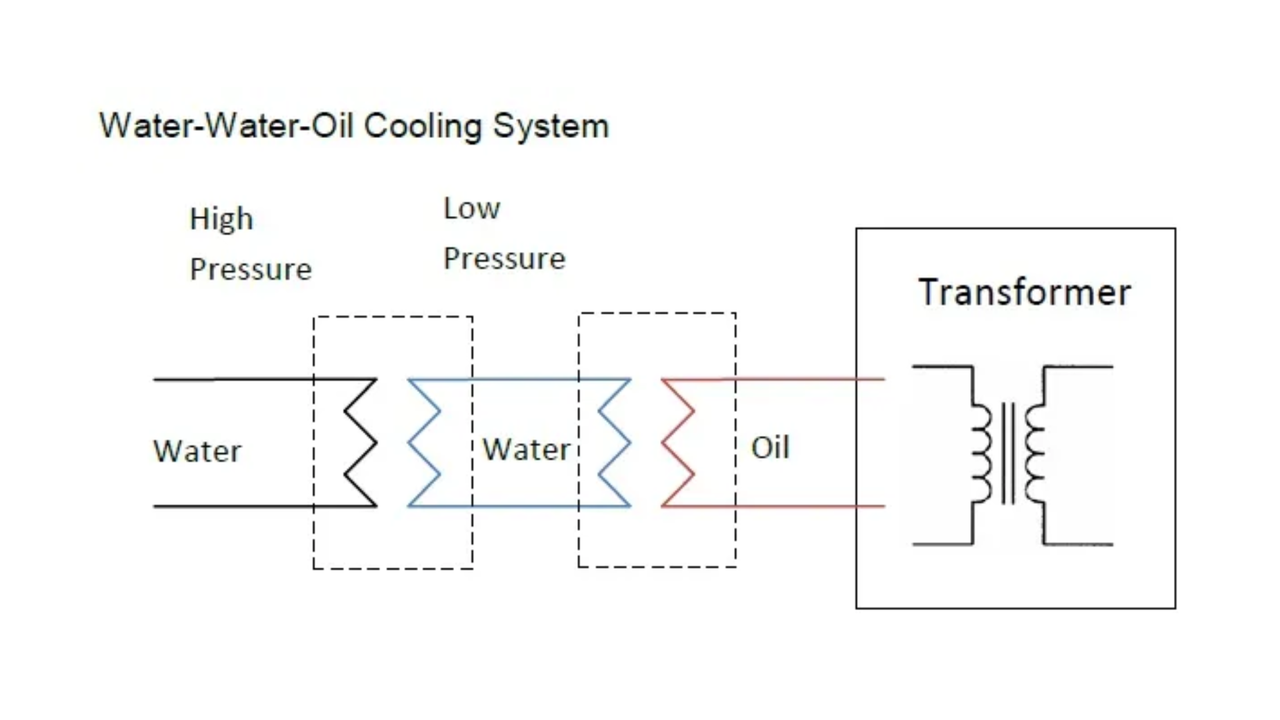

Phương pháp ONWF

ONWF là phương pháp làm mát bằng dầu tự nhiên, nước cưỡng bức. Đây là phương pháp làm mát tiên tiến, sử dụng nước như môi chất làm mát chính. Dầu tự tuần hoàn trong thùng máy nhưng sau đó được dẫn qua bộ trao đổi nhiệt bên ngoài, nơi nước được bơm cưỡng bức chạy qua để lấy đi nhiệt độ. Phương pháp này cực kỳ hiệu quả, đặc biệt là ở những nơi có sẵn nguồn nước làm mát dồi dào, thường là các nhà máy điện hoặc trạm biến áp lớn.

Phương pháp ONWF

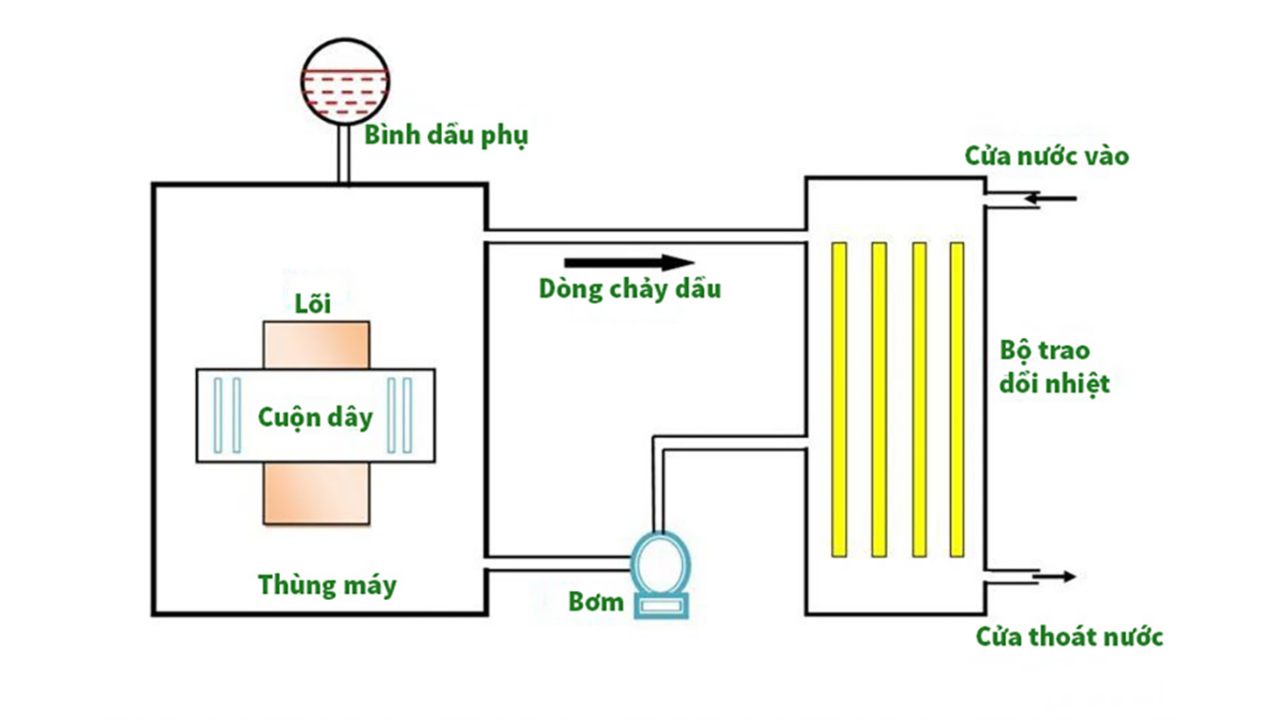

Phương pháp OFWF

OFWF là phương pháp làm mát bằng dầu cưỡng bức, nước cưỡng bức. Đây là phương pháp có hiệu quả tản nhiệt cao nhất, áp dụng cho các máy biến áp có công suất rất lớn. Cả bơm dầu và bơm nước đều được sử dụng cưỡng bức để tối ưu hóa quá trình truyền nhiệt. Dầu nóng được bơm qua bộ trao đổi nhiệt dầu-nước và nước lạnh được bơm với tốc độ cao qua bộ trao đổi nhiệt đó để loại bỏ nhiệt. Phương pháp này đảm bảo khả năng làm mát máy biến áp tối ưu và ổn định nhất.

Phương pháp OFWF

Làm mát kiểu khô

Làm mát kiểu khô áp dụng cho các máy biến áp không sử dụng dầu (máy biến áp khô). Phân loại làm mát kiểu khô cũng dựa trên cơ chế tuần hoàn: Làm mát không khí tự nhiên (AN) cho các máy công suất nhỏ, nơi không khí tự lưu thông. Đối với máy công suất lớn hơn, cần sử dụng làm mát không khí cưỡng bức AF, tức là sử dụng quạt gió để thổi vào cuộn dây, tăng tốc độ tản nhiệt. Việc này giúp máy biến áp khô duy trì hiệu suất an toàn trong môi trường yêu cầu tiêu chuẩn an toàn cháy nổ cao.

Tiêu chí chọn giải pháp làm mát phù hợp

Việc lựa chọn phương pháp làm mát máy biến áp không thể dựa trên cảm tính mà phải tuân theo một số tiêu chí kỹ thuật và kinh tế nghiêm ngặt. Tiêu chí đầu tiên và quan trọng nhất là công suất và điện áp của máy biến áp. Các máy có công suất nhỏ thường chỉ cần làm mát tự nhiên bằng dầu và không khí (ONAN). Khi công suất tăng lên, máy cần phải chuyển sang làm mát cưỡng bức (OFAF hoặc OFWF) để đảm bảo nhiệt độ ổn định.

Tiêu chí thứ hai là môi trường lắp đặt. Máy biến áp lắp trong nhà hoặc ở khu vực đông dân cư (như trung tâm thương mại, bệnh viện) nên ưu tiên sử dụng máy biến áp khô vì chúng an toàn cháy nổ hơn. Ngược lại, các trạm biến áp ngoài trời hoặc ở khu công nghiệp thường chọn máy biến áp dầu với phương pháp làm mát bằng dầu và không khí cưỡng bức (ONAF hoặc OFAF) vì hiệu suất tản nhiệt cao hơn.

Tiêu chí thứ ba là chi phí và bảo trì. Các phương pháp làm mát cưỡng bức sẽ có chi phí lắp đặt, vận hành và bảo trì cao hơn do phải lắp thêm quạt, bơm dầu và bộ trao đổi nhiệt. Do đó, cần cân đối giữa hiệu suất tản nhiệt mong muốn và tổng chi phí vòng đời của thiết bị.

Tiêu chí chọn giải pháp làm mát phù hợp

Những lưu ý khi làm mát máy biến áp

Để quá trình làm mát máy biến áp diễn ra hiệu quả, người vận hành cần lưu ý đến chất lượng của môi chất và hoạt động của các thiết bị phụ trợ. Đối với máy biến áp dầu, chất lượng dầu là yếu tố then chốt. Dầu phải được kiểm tra định kỳ về khả năng cách điện và độ ẩm. Dầu bị ẩm hoặc nhiễm bẩn sẽ làm giảm khả năng tản nhiệt và cách điện, gây rủi ro sự cố.

Đối với hệ thống làm mát cưỡng bức, cần đảm bảo rằng các thiết bị như quạt gió và bơm dầu hoạt động ổn định. Quạt gió phải được vệ sinh thường xuyên để tránh bụi bẩn làm giảm hiệu suất trao đổi nhiệt. Bơm dầu cần được kiểm tra để tránh rò rỉ hoặc tắc nghẽng.

Việc tuân thủ các quy trình bảo trì này không chỉ đảm bảo hiệu quả làm mát mà còn kéo dài tuổi thọ của toàn bộ hệ thống máy biến áp. Việc theo dõi nhiệt độ dầu và nhiệt độ cuộn dây liên tục là bắt buộc để kịp thời phát hiện và xử lý các vấn đề nhiệt trước khi chúng gây ra hư hỏng nghiêm trọng.

Tóm lại, việc nắm vững các phương pháp làm mát máy biến áp, từ kiểu tự nhiên đến cưỡng bức (ONAN, OFAF, OFWF), là nền tảng để tối ưu hóa hiệu suất và kéo dài tuổi thọ thiết bị. Đừng để nhiệt độ làm giảm tuổi thọ của tài sản quý giá này! Hãy liên hệ ngay với Saigon Sinco để được tư vấn chuyên sâu và lựa chọn giải pháp làm mát máy biến áp tối ưu nhất cho hệ thống của bạn, đảm bảo vận hành ổn định và tiết kiệm chi phí.
