LBS HAY DS? CHỌN THIẾT BỊ NÀO CHO HỆ THỐNG ĐIỆN TRUNG THẾ?

LBS và DS đều được sử dụng trong hệ thống điện trung thế nhưng đảm nhận chức năng khác nhau. LBS có thể đóng cắt dòng điện khi hệ thống đang mang tải trong phạm vi định mức, trong khi DS chủ yếu dùng để cách ly mạch điện phục vụ kiểm tra và bảo trì. Hiểu đúng sự khác biệt giữa LBS và DS sẽ giúp nhà thầu, chủ đầu tư lựa chọn thiết bị phù hợp với sơ đồ điện, yêu cầu vận hành và phương án bảo vệ của công trình.

LBS là gì?

LBS, viết tắt của Load Break Switch, là cầu dao phụ tải trung thế.

Thiết bị có khả năng đóng và cắt dòng tải trong phạm vi định mức. Nhờ bộ phận dập hồ quang, LBS phù hợp với những vị trí cần chủ động đóng cắt, phân đoạn hoặc cô lập một phần hệ thống trong quá trình vận hành. LBS thường được sử dụng tại: đường dây phân phối trung thế, nhánh cấp điện cho máy biến áp, trạm biến áp và trạm Kiosk, tủ điện trung thế, nhà máy, khu công nghiệp và khu đô thị.

Trong cấu hình LBS kết hợp cầu chì, LBS đảm nhiệm việc đóng cắt dòng tải, còn cầu chì tham gia bảo vệ máy biến áp hoặc nhánh phân phối khi xuất hiện dòng sự cố theo thiết kế. Cần lưu ý, bản thân LBS không thay thế hoàn toàn máy cắt trong nhiệm vụ loại trừ dòng ngắn mạch.

DS là gì?

DS, viết tắt của Disconnector Switch, thường được gọi là dao cách ly.

DS dùng để cách ly thiết bị hoặc một phần mạch điện khỏi nguồn, tạo điều kiện cho quá trình kiểm tra, sửa chữa và bảo trì. Khác với LBS, DS không được thiết kế để đóng cắt dòng tải. Thiết bị chỉ nên được thao tác sau khi dòng điện đã được ngắt bằng máy cắt, LBS hoặc thiết bị đóng cắt phù hợp khác. DS thường được lắp tại đầu vào hoặc đầu ra máy biến áp, đường dây trung thế, thanh cái, trạm biến áp và những vị trí cần tạo điểm cách ly.

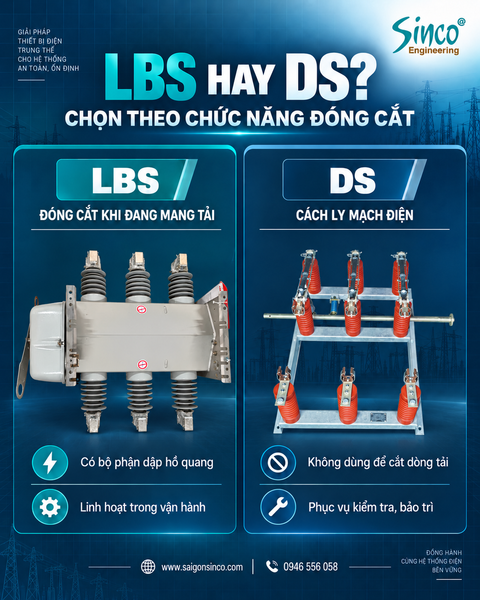

LBS và DS khác nhau như thế nào?

Sự khác biệt cốt lõi nằm ở khả năng đóng cắt dòng điện khi đang mang tải. LBS thực hiện được chức năng này trong phạm vi định mức, còn DS chủ yếu đảm nhận nhiệm vụ cách ly.

Khi nào nên chọn LBS hoặc DS?

Nên xem xét LBS khi công trình cần:

- Đóng hoặc cắt một nhánh điện đang mang tải.

- Phân đoạn đường dây trung thế.

- Chủ động cô lập một phần hệ thống.

- Phối hợp LBS–cầu chì để bảo vệ máy biến áp theo thiết kế.

Nên lựa chọn DS khi mục tiêu chính là:

- Tạo điểm cách ly cho mạch điện.

- Cách ly máy biến áp hoặc thiết bị trung thế.

- Phục vụ kiểm tra, sửa chữa và bảo trì.

- Phối hợp với máy cắt hoặc thiết bị đóng cắt khác.

Trong nhiều hệ thống, LBS và DS được sử dụng tại các vị trí khác nhau. Vì vậy, thiết bị cần được lựa chọn theo chức năng của từng vị trí trên sơ đồ điện, thay vì chỉ so sánh LBS hay DS tốt hơn.

Những thông số cần kiểm tra trước khi lựa chọn

Ngoài chức năng đóng cắt hoặc cách ly, việc lựa chọn LBS và DS cần dựa trên:

- Cấp điện áp định mức.

- Dòng điện định mức.

- Dòng chịu đựng ngắn hạn.

- Vị trí lắp đặt trong nhà hoặc ngoài trời.

- Điều kiện môi trường tại công trình.

- Phương thức thao tác và cơ cấu liên động.

- Yêu cầu phối hợp với cầu chì, máy cắt và relay bảo vệ.

- Kích thước, kết cấu và cấp bảo vệ của tủ lắp đặt.

Đối với thiết bị ngoài trời, cần đánh giá thêm ảnh hưởng của mưa, bụi, độ ẩm, hơi muối và nguy cơ xâm nhập của động vật. Việc xác định thiết bị phù hợp nên được thực hiện dựa trên sơ đồ đơn tuyến, thông số phụ tải và yêu cầu bảo vệ của toàn hệ thống.

SINCO cung ứng LBS, DS và tủ điện trung thế theo yêu cầu

SINCO cung ứng vật tư, thiết bị điện và sản xuất các sản phẩm cơ khí – tủ điện phục vụ hệ thống điện công nghiệp.

Danh mục liên quan gồm:

- LBS 24kV.

- DS 1P–3P 24kV/36kV.

- Thiết bị đóng cắt, cách điện và bảo vệ trung thế.

- Cầu chì và phụ kiện điện.

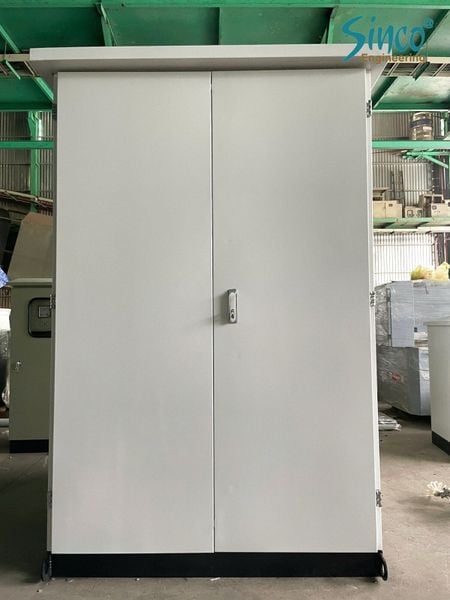

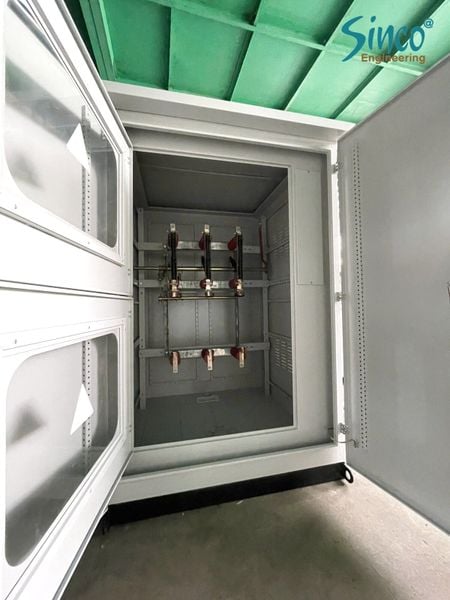

- Tủ lắp đặt LBS, DS ngoài trời.

- Tủ điện lắp đặt thiết bị trung thế.

- Tủ đo đếm, tủ RMU và trạm Kiosk.

- Máy biến áp và phụ kiện đấu nối trung thế.

Tùy theo hồ sơ kỹ thuật, SINCO có thể phối hợp lựa chọn thiết bị và sản xuất tủ lắp đặt phù hợp với kích thước thiết bị, sơ đồ đấu nối, phương thức thao tác và điều kiện thực tế của từng công trình. Các giải pháp được ứng dụng cho nhà máy, khu công nghiệp, khu đô thị, trạm biến áp và nhiều công trình hạ tầng điện.

- Xem danh mục thiết bị đóng cắt, cách điện trung thế

- Tham khảo các dòng tủ điện trung thế

- Xem giải pháp trạm Kiosk

- Xem danh mục máy biến áp và phụ kiện trung thế

Cần tư vấn lựa chọn LBS hoặc DS?

Quý đơn vị vui lòng gửi cho SINCO sơ đồ đơn tuyến, cấp điện áp, dòng điện định mức, thông số máy biến áp, vị trí lắp đặt và yêu cầu đối với tủ thiết bị. SINCO sẽ tiếp nhận thông tin, đối chiếu danh mục sản phẩm và tư vấn phương án phù hợp với yêu cầu kỹ thuật của công trình.
