BỘ MOF ĐO ĐẾM TRUNG THẾ: 5 THÔNG SỐ CẦN XÁC ĐỊNH KHI LỰA CHỌN

Tác giả: Sinco Saigon Ngày đăng: 22.09.2026

Trong hệ thống điện trung thế, bộ MOF phục vụ đo đếm điện năng gián tiếp. Để lựa chọn đúng thiết bị, nhà thầu, đơn vị tư vấn và chủ đầu tư cần đối chiếu nhiều thông số kỹ thuật thay vì chỉ dựa vào cấp điện áp hoặc công suất trạm. Dưới đây là năm nhóm thông tin cần xác định trước khi lựa chọn và yêu cầu báo giá bộ MOF đo đếm trung thế.

Bộ MOF đo đếm trung thế là gì?

MOF, còn gọi là hợp bộ đo lường, tích hợp chức năng biến dòng và biến điện áp đo lường trong cùng một thiết bị. MOF chuyển đổi dòng điện và điện áp trung thế về giá trị phù hợp để công tơ và hệ thống đo lường tiếp nhận. Thiết bị thường được sử dụng tại trạm biến áp, nhà máy, khu công nghiệp, tòa nhà và các công trình áp dụng phương án đo đếm gián tiếp.

1. Cấp điện áp của hệ thống

Điện áp định mức và cấp cách điện của MOF phải phù hợp với hệ thống nơi thiết bị được lắp đặt. Do MOF có nhiều cấu hình cho các cấp điện áp khác nhau, tên gọi “MOF trung thế” chưa đủ để lựa chọn sản phẩm. Hồ sơ yêu cầu cần thể hiện rõ cấp điện áp vận hành và các yêu cầu cách điện liên quan.

2. Tỷ số biến dòng và tỷ số biến áp

MOF thực hiện hai chức năng đo lường nên cần xác định:

- Tỷ số biến dòng: căn cứ dòng điện sơ cấp dự kiến và dòng điện thứ cấp của hệ thống đo đếm.

- Tỷ số biến áp: căn cứ điện áp sơ cấp của lưới và điện áp thứ cấp theo thiết kế.

Các tỷ số này cần được đối chiếu với phụ tải, sơ đồ nguyên lý, công tơ và yêu cầu đo đếm của công trình.

3. Cấp chính xác và dung lượng định mức

Cấp chính xác thể hiện giới hạn sai số cho phép của thiết bị trong điều kiện quy định. Đây là thông số quan trọng đối với hệ thống đo đếm điện năng. Bên cạnh đó, cần xác định dung lượng định mức của mạch đo lường, có xét đến công tơ, dây dẫn và các thiết bị kết nối. Giá trị cụ thể phải căn cứ hồ sơ thiết kế, yêu cầu của đơn vị quản lý đo đếm và tài liệu kỹ thuật của từng model.

4. Sơ đồ đấu nối

Sơ đồ đấu nối ảnh hưởng đến cấu hình đầu cực và phương án kết nối MOF với công tơ. Trước khi đặt hàng, cần làm rõ:

- Sơ đồ lưới và phương án đo đếm.

- Số pha, số dây của hệ thống.

- Vị trí MOF trong sơ đồ điện.

- Yêu cầu đầu nối sơ cấp và thứ cấp.

Rà soát sơ đồ từ đầu giúp hạn chế sai khác giữa thiết bị đặt mua và phương án đấu nối thực tế.

5. Vị trí lắp đặt, tủ chứa và hồ sơ kỹ thuật

Cần xác định MOF được lắp trong nhà hay ngoài trời, điều kiện môi trường, không gian bố trí và phương án bảo vệ thiết bị. Nếu sử dụng tủ chứa MOF, kích thước tủ, vị trí đầu cáp, cửa thao tác, thông gió và cách bố trí cần phù hợp với model MOF cùng bản vẽ đấu nối. Tùy yêu cầu dự án, hồ sơ có thể gồm bản vẽ, tài liệu kỹ thuật, chứng từ xuất xưởng và hồ sơ kiểm định hoặc hiệu chuẩn theo quy định áp dụng.

Thông tin cần có khi yêu cầu báo giá MOF

Một yêu cầu chỉ ghi “MOF trung thế” hoặc “MOF 24kV” thường chưa đủ để xác định cấu hình. Để được tư vấn và báo giá sát nhu cầu, Quý đơn vị nên chuẩn bị:

Cấp điện áp hệ thống.
Tỷ số biến dòng và tỷ số biến áp.
Cấp chính xác và dung lượng định mức.
Sơ đồ nguyên lý hoặc hồ sơ thiết kế liên quan.
Vị trí lắp đặt và yêu cầu đối với tủ chứa.
Yêu cầu hồ sơ, kiểm định và thời gian cung cấp.

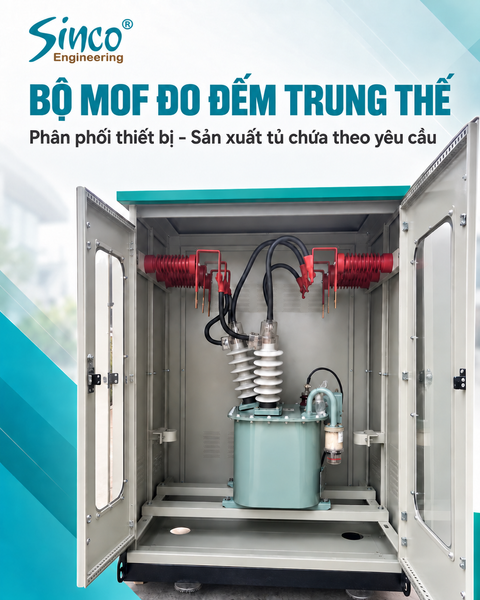

SINCO cung cấp bộ MOF và sản xuất tủ chứa theo yêu cầu

SINCO phân phối thiết bị đo đếm trung thế của các thương hiệu như Young-Hwa và EMIC..., đồng thời cung cấp nhiều nhóm thiết bị đo đếm cho công trình điện công nghiệp.

Bên cạnh thiết bị, SINCO sản xuất tủ chứa MOF theo yêu cầu, căn cứ kích thước thiết bị, phương án đấu nối và điều kiện lắp đặt thực tế. Sự đồng bộ giữa MOF và tủ chứa giúp nhà thầu chủ động hơn trong khâu chuẩn bị vật tư và triển khai tại công trình.

Tham khảo sản phẩm liên quan:

Quý đơn vị cần bộ MOF đo đếm trung thế hoặc tủ chứa MOF theo yêu cầu, vui lòng gửi cấp điện áp, tỷ số biến và hồ sơ kỹ thuật để SINCO kiểm tra, tư vấn cấu hình phù hợp.
