Mạch biến tần là gì? Tìm hiểu cấu tạo và nguyên lý hoạt động chi tiết

Việc hiểu rõ mạch biến tần là gì cùng nguyên lý vận hành của các linh kiện bên trong sẽ giúp bạn dễ dàng kiểm soát hệ thống máy móc và xử lý nhanh các sự cố kỹ thuật thường gặp. Khi nắm được cấu tạo sơ đồ mạch, bạn không chỉ vận hành thiết bị hiệu quả hơn mà còn biết cách bảo trì để kéo dài tuổi thọ cho toàn bộ hệ thống điện của nhà xưởng. Trong bài viết này, hãy cùng Saigon Sinco đi sâu vào tìm hiểu chi tiết về sơ đồ và nguyên lý hoạt động của các khối mạch quan trọng giúp bạn làm chủ công nghệ điều khiển động cơ.

Mạch biến tần là gì?

Mạch biến tần là hệ thống các linh kiện điện tử công suất phối hợp với nhau để biến đổi nguồn điện có tần số cố định thành nguồn điện có tần số và điện áp thay đổi được. Thông qua việc điều chỉnh các thông số này, mạch điện cho phép người dùng kiểm soát tốc độ quay cũng như mô-men xoắn của động cơ điện xoay chiều một cách linh hoạt. Hiểu đơn giản mạch biến tần chính là hiểu về bộ phận đóng vai trò trung gian điều tiết năng lượng, giúp máy móc sản xuất vận hành đúng theo tốc độ yêu cầu mà vẫn đảm bảo tiết kiệm điện năng.

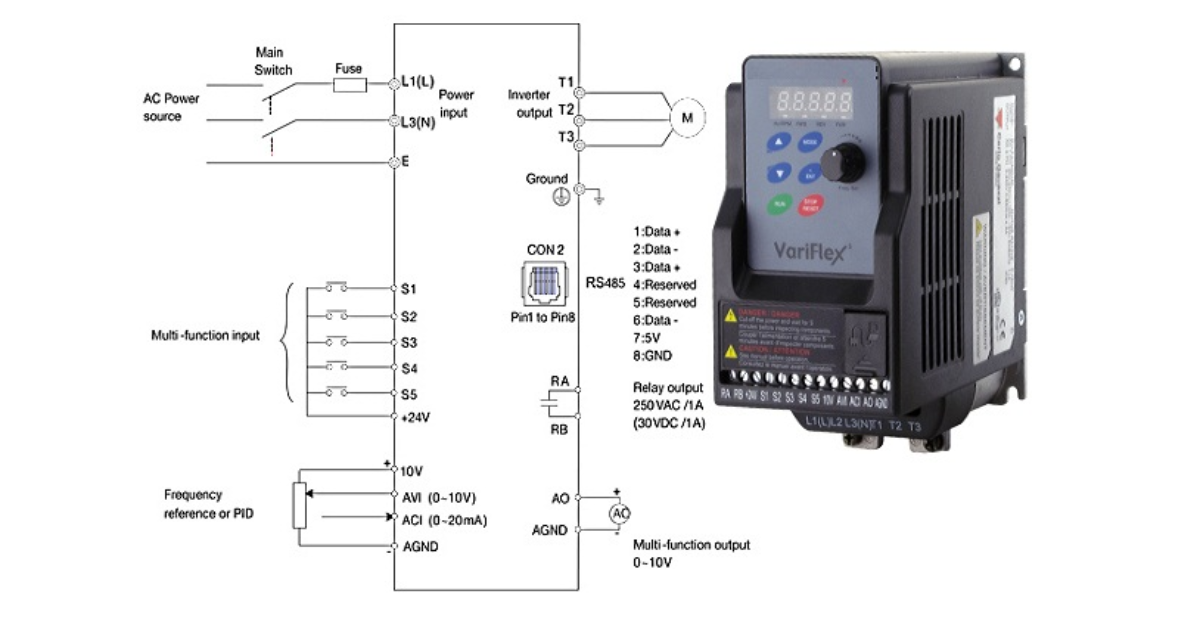

Mạch biến tần là gì?

Cấu tạo bên trong của mạch biến tần

Dưới đây là cấu tạo bên trong của mạch biến tần được tóm tắt theo dạng các khối chức năng chính:

• Bộ chỉnh lưu (Rectifier): Là bộ phận đầu tiên tiếp nhận nguồn điện xoay chiều (AC) từ lưới điện và chuyển đổi nó thành dòng điện một chiều (DC) thông qua các diode hoặc thyristor.

• Bộ lọc tụ điện (DC Filter): Có nhiệm vụ lọc phẳng và làm mịn điện áp một chiều sau chỉnh lưu. Tụ điện tại đây giúp loại bỏ các gợn sóng, đảm bảo nguồn năng lượng ổn định để cung cấp cho các linh kiện phía sau.

• Khối nghịch lưu (Inverter): Sử dụng các linh kiện bán dẫn công suất cao như IGBT để thực hiện đóng cắt dòng điện với tốc độ cực nhanh. Quá trình này tạo ra điện áp xoay chiều mới có tần số và điện áp biến thiên theo yêu cầu.

• Mạch điều khiển trung tâm (Control Circuit): Được ví như "bộ não" của thiết bị, nơi tiếp nhận các tín hiệu cài đặt từ người dùng hoặc cảm biến. Mạch này sẽ tính toán và ra lệnh cho khối công suất hoạt động chính xác theo lập trình sẵn có.

• Hệ thống bảo vệ và giao tiếp: Bao gồm các mạch cảm biến dòng điện, nhiệt độ và các cổng I/O để giám sát tình trạng vận hành, đồng thời bảo vệ biến tần khỏi các sự cố như quá tải hay ngắn mạch.

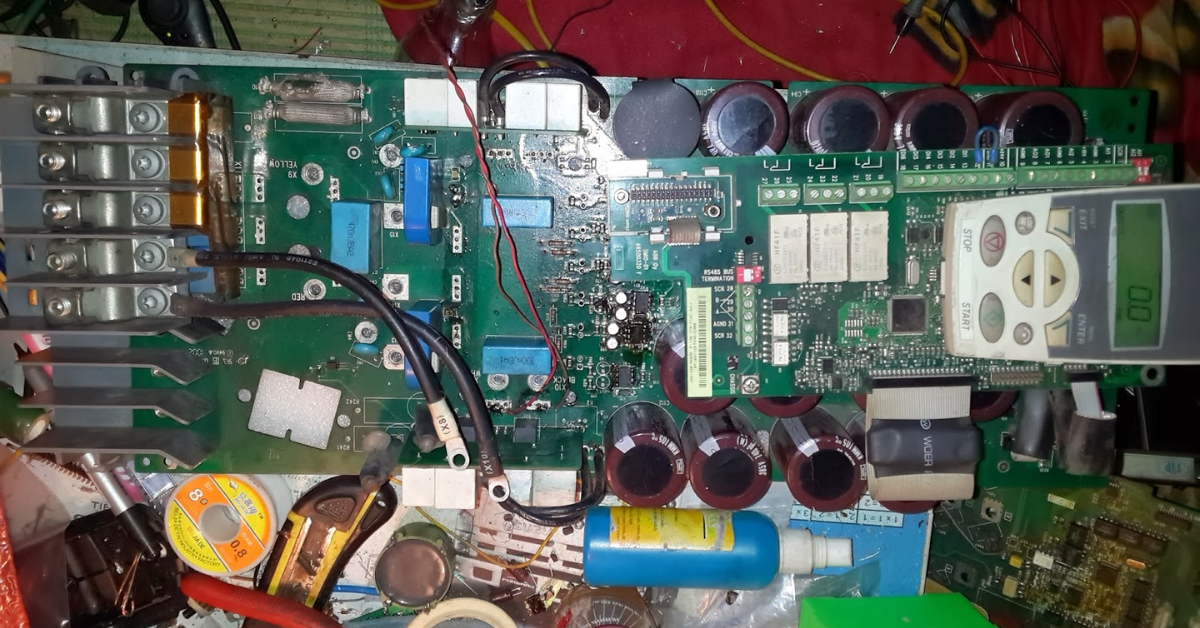

Cấu tạo bên trong của mạch biến tần

Nguyên lý hoạt động của mạch biến tần

Cơ chế vận hành của thiết bị dựa trên việc chuyển đổi năng lượng qua hai giai đoạn chính để tạo ra dòng điện có tần số mong muốn. Quá trình này giúp động cơ không bị sốc nhiệt hay quá tải khi khởi động và cho phép điều chỉnh tốc độ máy móc linh hoạt theo từng giai đoạn sản xuất.

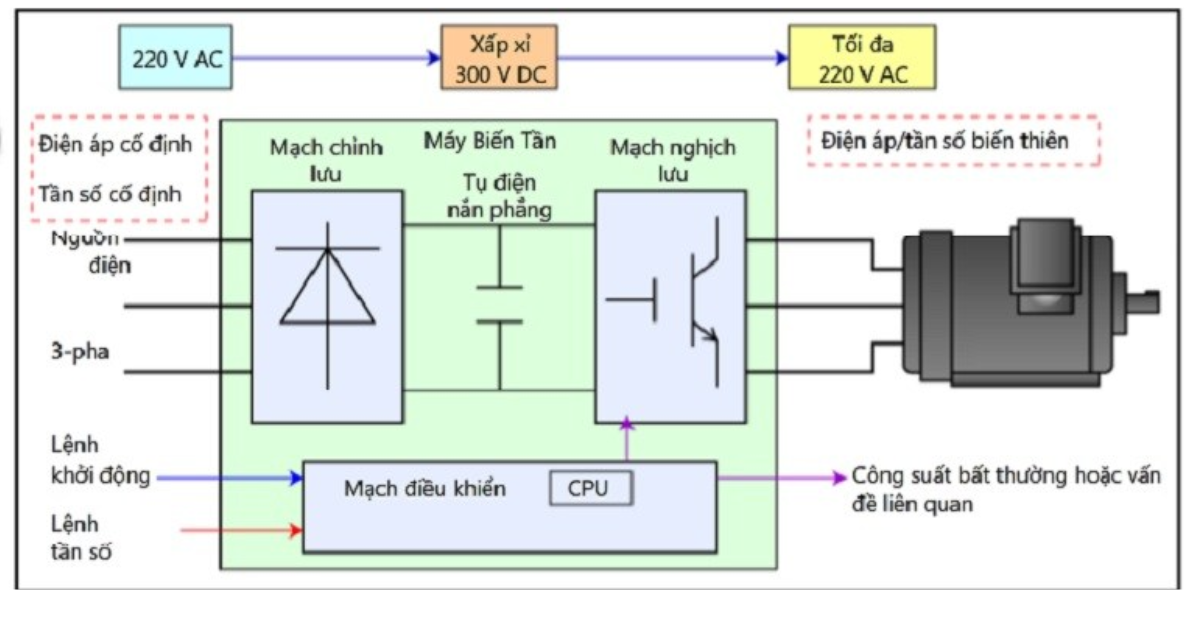

Nguyên lý hoạt động của mạch biến tần

Nguyên tắc hoạt động của bộ chỉnh lưu

Đầu tiên, nguồn điện xoay chiều (1 pha hoặc 3 pha) từ lưới điện sẽ đi qua bộ chỉnh lưu cầu diode. Tại đây, các diode chỉ cho dòng điện đi theo một chiều, biến đổi điện áp xoay chiều thành điện áp một chiều (DC).

Dòng điện sau khi chỉnh lưu vẫn còn gợn sóng nên sẽ được đưa qua một giàn tụ điện công suất lớn để lọc phẳng. Việc hiểu rõ mạch biến tần là gì ở giai đoạn này rất quan trọng, vì đây là nền tảng cung cấp năng lượng sạch cho toàn bộ các linh kiện điện tử phía sau hoạt động ổn định.

Nguyên tắc hoạt động của bộ nghịch lưu

Sau khi đã có nguồn DC ổn định, dòng điện tiếp tục đi tới bộ nghịch lưu sử dụng các transistor lưỡng cực có cổng cách điện (IGBT). Mạch điều khiển sẽ phát ra các xung điện để đóng ngắt các IGBT này với tốc độ cực kỳ cao theo phương pháp điều chế độ rộng xung (PWM).

Quá trình đóng ngắt liên tục này tạo ra một điện áp xoay chiều 3 pha mới ở đầu ra. Bằng cách thay đổi thời gian đóng ngắt, thiết bị có thể thay đổi tần số dòng điện, từ đó trực tiếp điều khiển tốc độ của động cơ. Đây chính là phần cốt lõi giải thích cho câu hỏi mạch biến tần là gì trong ứng dụng thực tế tại các nhà máy.

Ưu điểm và hạn chế của mạch biến tần

Việc sử dụng mạch điện tử để điều khiển động cơ mang lại nhiều lợi ích vượt trội nhưng cũng tồn tại một vài điểm hạn chế mà người dùng cần nắm vững để vận hành hiệu quả.

Ứng dụng thực tế của mạch biến tần

Sự ra đời của mạch biến tần đã tạo nên một cuộc cách mạng về hiệu suất cho các thiết bị điện. Không chỉ giới hạn trong các nhà máy, công nghệ này còn hiện diện len lỏi trong mọi ngóc ngách của đời sống hiện đại thông qua các ứng dụng tiêu biểu sau:

Ứng dụng trong các dây chuyền sản xuất công nghiệp

Mạch biến tần đóng vai trò cốt lõi trong việc điều khiển băng tải, máy khuấy, máy nén khí và hệ thống tháp giải nhiệt. Nhờ khả năng thay đổi công suất linh hoạt, thiết bị giúp các dây chuyền sản xuất vận hành nhịp nhàng, giảm hao mòn cơ khí và tối ưu hóa quy trình làm việc cho doanh nghiệp.

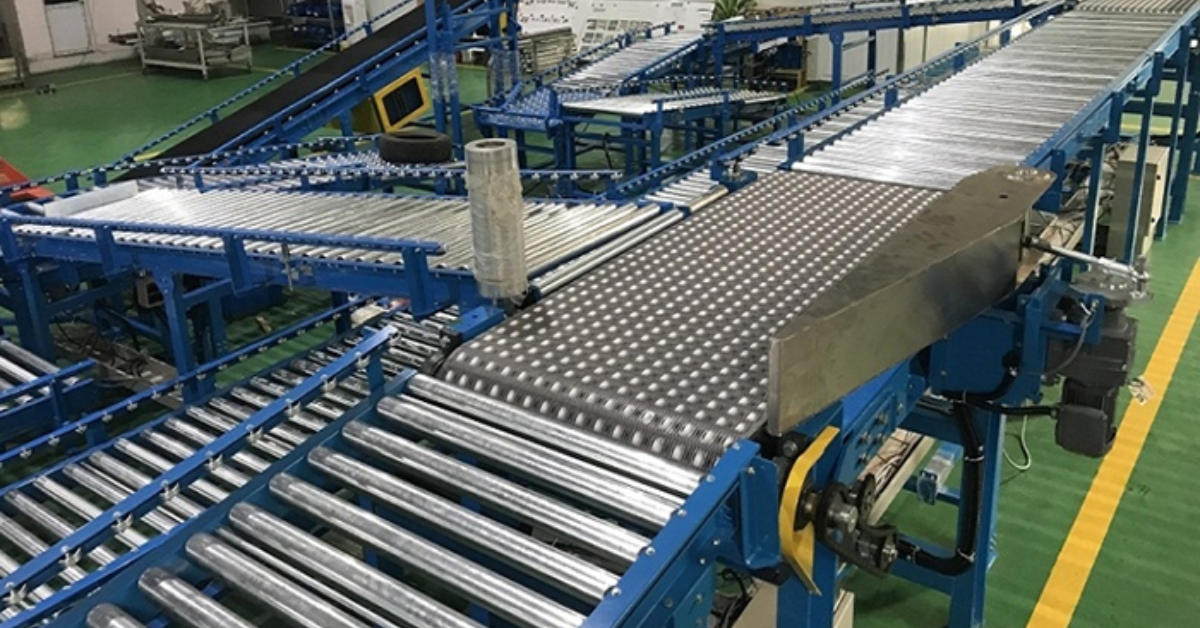

Ứng dụng trong các dây chuyền sản xuất công nghiệp

Giải pháp tiết kiệm điện năng cho hệ thống bơm và quạt

Trong các hệ thống cung cấp nước hoặc thông gió nhà xưởng, biến tần giúp điều chỉnh tốc độ động cơ dựa trên nhu cầu thực tế. Thay vì chạy tối đa công suất gây lãng phí, mạch điều khiển thông minh sẽ giảm tốc độ khi tải thấp, từ đó giúp tiết kiệm điện năng đáng kể và kéo dài tuổi thọ thiết bị.

Công nghệ Inverter trong thiết bị điện máy dân dụng

Bạn có thể dễ dàng bắt gặp mạch biến tần trong các thiết bị gia đình hiện đại như điều hòa, tủ lạnh hay máy giặt (công nghệ Inverter). Việc ứng dụng biến tần giúp các thiết bị này khởi động êm ái, duy trì nhiệt độ ổn định và giảm thiểu hóa đơn tiền điện hàng tháng so với các dòng máy truyền thống.

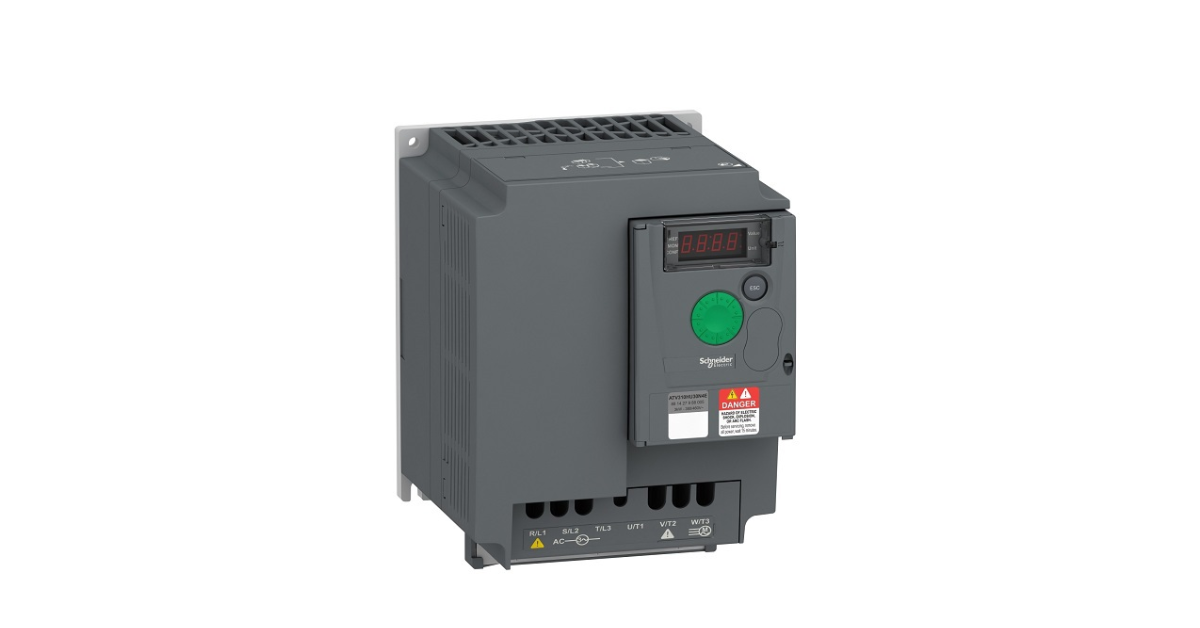

Công nghệ Inverter trong thiết bị điện máy dân dụng

Nâng cao hiệu suất cho hệ thống nâng hạ và vận thăng

Với khả năng điều khiển mô-men xoắn mạnh mẽ, mạch biến tần được sử dụng rộng rãi cho thang máy, cần trục và các loại máy nâng hạ. Thiết bị đảm bảo quá trình khởi động và dừng lại diễn ra mượt mà, không gây rung lắc, mang lại sự an toàn tuyệt đối cho người sử dụng và hàng hóa.

Việc tìm hiểu kỹ mạch biến tần là gì cùng nguyên lý hoạt động của các khối linh kiện bên trong là nền tảng quan trọng giúp bạn vận hành hệ thống máy móc ổn định và hiệu quả. Hy vọng những thông tin mà Saigon Sinco chia sẻ đã giúp bạn có cái nhìn chi tiết và thực tế hơn về thiết bị này. Nếu bạn đang gặp khó khăn trong việc lựa chọn hoặc cần hỗ trợ kỹ thuật chuyên sâu, hãy liên hệ ngay với chúng tôi để được tư vấn giải pháp tối ưu nhất.
