Máy biến áp 3 pha là gì? Cấu tạo, nguyên lý & ứng dụng thực thế

Trong hệ thống điện hiện đại, việc truyền tải và phân phối năng lượng điện hiệu quả đóng vai trò then yếu đối với sự vận hành của các ngành công nghiệp và đời sống con người. Máy biến áp, với khả năng biến đổi điện áp xoay chiều linh hoạt, giữ vai trò không thể thiếu trong quá trình này. Đặc biệt, máy biến áp 3 pha, với ưu thế về công suất và hiệu suất hoạt động, đã trở thành thiết bị chủ lực trong các hệ thống điện năng lớn. Bài viết này Saigon Sinco sẽ cung cấp cái nhìn toàn diện về máy biến áp 3 pha, từ định nghĩa, phân loại, cấu tạo, nguyên lý hoạt động, đến ứng dụng, ưu nhược điểm và cách thức lựa chọn thiết bị phù hợp.

Máy biến áp 3 pha là gì?

Máy biến áp 3 pha là loại máy biến áp có 3 cuộn dây sơ cấp và 3 cuộn dây thứ cấp, được sử dụng để biến đổi điện áp của hệ thống điện 3 pha.

Phân loại máy biến áp 3 pha

Máy biến áp 3 pha được phân loại dựa trên nhiều tiêu chí khác nhau. Dưới đây là một số cách phân loại phổ biến:

• Theo chức năng:

  • Máy biến áp tự ngẫu 3 pha: Loại máy biến áp này chỉ có một cuộn dây duy nhất được sử dụng cho cả sơ cấp và thứ cấp, thường được dùng để khởi động động cơ hoặc điều chỉnh điện áp trong phạm vi hẹp.

  • Máy biến áp cách ly 3 pha: Loại máy biến áp này có cuộn dây sơ cấp và thứ cấp tách biệt hoàn toàn, giúp cách ly mạch điện an toàn và bảo vệ thiết bị, thường được sử dụng trong các ứng dụng yêu cầu độ an toàn cao.

• Theo môi trường làm mát:

  • Máy biến áp 3 pha dầu: Loại máy biến áp này sử dụng dầu làm mát, có khả năng chịu tải lớn, thường được sử dụng trong các trạm biến áp, nhà máy công nghiệp.

  • Máy biến áp 3 pha khô: Loại máy biến áp này sử dụng khí hoặc vật liệu cách điện rắn để làm mát, có kích thước nhỏ gọn, an toàn và thân thiện môi trường, thường được sử dụng trong các tòa nhà cao tầng, trung tâm thương mại.

Ứng dụng của máy biến áp 3 pha

Máy biến áp 3 pha đóng vai trò quan trọng trong hệ thống điện, được ứng dụng rộng rãi trong đời sống và sản xuất:

• Truyền tải điện năng: Máy biến áp 3 pha được sử dụng để nâng điện áp lên rất cao (hàng trăm kV) trước khi truyền tải điện năng đi xa, giúp giảm hao phí điện năng trên đường dây.

• Phân phối điện năng: Sau khi truyền tải, máy biến áp 3 pha được sử dụng để hạ điện áp xuống mức phù hợp (hàng chục kV, 220V/380V) để phân phối điện đến các hộ tiêu thụ.

• Nhà máy, xí nghiệp: Máy biến áp 3 pha cung cấp nguồn điện ổn định cho các thiết bị, máy móc hoạt động trong các nhà máy, xí nghiệp sản xuất.

• Cao ốc, trung tâm thương mại: Máy biến áp 3 pha cung cấp nguồn điện cho hệ thống chiếu sáng, điều hòa không khí, thang máy... trong các tòa nhà cao tầng, trung tâm thương mại.

Ngoài ra, máy biến áp 3 pha còn được ứng dụng trong nhiều lĩnh vực khác như:

• Hệ thống điện gió, điện mặt trời: Biến đổi điện áp từ các nguồn năng lượng tái tạo lên mức phù hợp để hòa lưới điện quốc gia.

• Hệ thống đường sắt, tàu điện ngầm: Cung cấp nguồn điện cho hệ thống tàu điện hoạt động.

Với những ưu điểm vượt trội như hiệu suất cao, khả năng chịu tải lớn, máy biến áp 3 pha là thiết bị không thể thiếu trong hệ thống điện hiện đại, góp phần quan trọng vào sự phát triển kinh tế - xã hội.

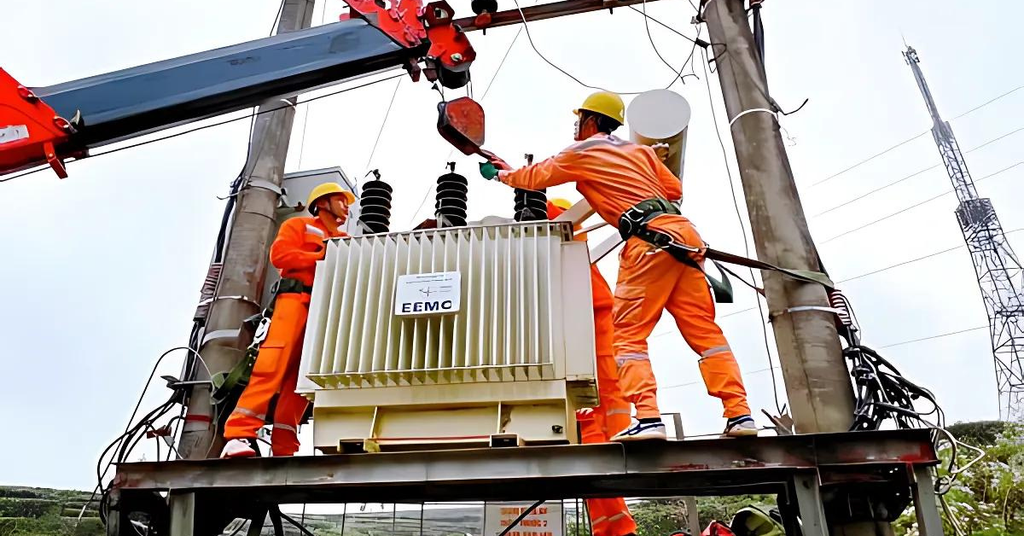

Máy biến áp 3 pha là gì?

Cấu tạo và nguyên lý hoạt động của máy biến áp 3 pha

Cấu tạo

Máy biến áp 3 pha được cấu tạo bởi các bộ phận chính sau:

1. Lõi thép:

• Chất liệu: Thường được làm bằng các lá thép kỹ thuật điện mỏng, có tính trễ từ và tổn hao dòng điện xoáy thấp. Các lá thép được sơn cách điện với nhau để giảm tổn hao dòng điện xoáy.

• Chức năng: Tạo đường đi cho từ thông do cuộn dây tạo ra, tăng cường từ trường và giảm tổn hao năng lượng.

2. Cuộn dây:

• Chất liệu: Thường được làm bằng dây đồng hoặc nhôm được bọc cách điện.

• Cuộn dây sơ cấp:

  • Số vòng dây: Có thể có số vòng dây lớn hoặc nhỏ tùy thuộc vào điện áp vào và tỷ lệ biến áp mong muốn.

  • Điện áp vào: Là cuộn dây được nối với nguồn điện xoay chiều 3 pha.

• Cuộn dây thứ cấp:

  • Số vòng dây: Số vòng dây của cuộn thứ cấp quyết định điện áp ra của máy biến áp.

  • Điện áp ra: Là cuộn dây được nối với tải tiêu thụ.

3. Vỏ máy:

• Chất liệu: Thường được làm bằng thép, gang hoặc hợp kim nhôm.

• Chức năng: Bảo vệ các bộ phận bên trong máy biến áp khỏi các tác động từ môi trường bên ngoài, đồng thời giúp tản nhiệt cho máy.

4. Dầu cách điện (đối với máy biến áp 3 pha dầu):

• Chức năng:

  • Tăng cường cách điện: Đảm bảo cách điện giữa các cuộn dây và giữa cuộn dây với lõi thép.

• Tản nhiệt: Dầu cách điện có khả năng tản nhiệt tốt, giúp máy biến áp hoạt động ổn định ở nhiệt độ cho phép

Nguyên lý hoạt động

Máy biến áp 3 pha hoạt động dựa trên nguyên lý cảm ứng điện từ và cảm ứng lẫn nhau giữa các cuộn dây.

• Khi cho dòng điện xoay chiều 3 pha chạy qua cuộn dây sơ cấp, dòng điện này sẽ sinh ra từ thông biến thiên trong lõi thép.

• Từ thông biến thiên này sẽ quét qua cuộn dây thứ cấp, cảm ứng ra trong cuộn dây thứ cấp một điện áp xoay chiều 3 pha.

• Tỷ lệ biến đổi điện áp giữa cuộn sơ cấp và cuộn thứ cấp phụ thuộc vào tỷ số vòng dây giữa hai cuộn dây này.

Tăng áp và giảm áp:

• Máy biến áp tăng áp: Số vòng dây cuộn thứ cấp nhiều hơn số vòng dây cuộn sơ cấp.

• Máy biến áp giảm áp: Số vòng dây cuộn thứ cấp ít hơn số vòng dây cuộn sơ cấp.

Tóm lại, máy biến áp 3 pha hoạt động dựa trên nguyên lý cảm ứng điện từ, cho phép thay đổi điện áp xoay chiều 3 pha từ giá trị này sang giá trị khác một cách hiệu quả và linh hoạt, đáp ứng nhu cầu sử dụng điện năng trong các hệ thống điện.

Cấu tạo và nguyên lý hoạt động của máy biến áp 3 pha

Công dụng và ứng dụng của máy biến áp 3 pha

Máy biến áp 3 pha đóng vai trò không thể thiếu trong hệ thống điện, đảm bảo cung cấp điện năng ổn định và hiệu quả cho các hoạt động sản xuất và đời sống.

Truyền tải điện năng

• Máy biến áp 3 pha được sử dụng để nâng điện áp lên rất cao (hàng trăm kV) trước khi truyền tải điện năng đi xa.

• Việc nâng cao điện áp giúp giảm dòng điện trên đường dây, từ đó giảm hao phí điện năng do tỏa nhiệt trên đường dây theo hiệu ứng Joule-Lenz (hao phí tỷ lệ thuận với bình phương cường độ dòng điện).

Phân phối điện năng

• Sau khi truyền tải đến các trạm biến áp khu vực, máy biến áp 3 pha được sử dụng để hạ điện áp xuống mức phù hợp (hàng chục kV, 220V/380V) để phân phối điện đến các hộ tiêu thụ.

• Việc này đảm bảo cung cấp điện áp an toàn cho người sử dụng và phù hợp với các thiết bị điện dân dụng.

Ứng dụng trong công nghiệp

• Máy biến áp 3 pha là thiết bị quan trọng trong các nhà máy, xí nghiệp, cung cấp nguồn điện 3 pha ổn định cho các thiết bị và máy móc công nghiệp, ví dụ như:

  • Động cơ điện 3 pha: Sử dụng trong các máy móc công nghiệp, hệ thống băng tải, máy nâng hạ,...

  • Lò nung: Cung cấp nhiệt lượng lớn cho các ngành công nghiệp luyện kim, sản xuất vật liệu xây dựng,...

  • Hệ thống chiếu sáng công nghiệp: Cung cấp nguồn điện cho hệ thống đèn chiếu sáng trong các nhà xưởng, khu công nghiệp,...

Ứng dụng trong đời sống

• Máy biến áp 3 pha được sử dụng rộng rãi trong các tòa nhà cao tầng, chung cư, trung tâm thương mại, bệnh viện,... để:

  • Cung cấp nguồn điện cho hệ thống chiếu sáng, thang máy, điều hòa không khí, hệ thống thông gió,...

  • Đảm bảo nguồn điện ổn định và an toàn cho các hoạt động sinh hoạt và làm việc của người dân.

Các ứng dụng khác

Ngoài ra, máy biến áp 3 pha còn được sử dụng trong một số ứng dụng đặc biệt như:

• Khởi động động cơ điện lớn: Máy biến áp 3 pha có thể được sử dụng để giảm áp khởi động cho động cơ điện lớn, giúp giảm dòng khởi động và bảo vệ động cơ.

• Chống giật (máy biến áp cách ly): Máy biến áp cách ly 3 pha được sử dụng để cách ly mạch điện nguồn với mạch điện tải, đảm bảo an toàn cho người sử dụng và thiết bị trong môi trường ẩm ướt hoặc có nguy cơ rò rỉ điện.

Tóm lại, máy biến áp 3 pha có vai trò cực kỳ quan trọng trong hệ thống điện, góp phần to lớn vào sự phát triển của các ngành công nghiệp và nâng cao chất lượng cuộc sống.

Công dụng và ứng dụng của máy biến áp 3 pha

Các loại máy biến áp 3 pha phổ biến

Để dễ dàng so sánh và lựa chọn loại máy biến áp 3 pha phù hợp với nhu cầu sử dụng, bảng dưới đây sẽ tóm tắt đặc điểm, ưu nhược điểm và ứng dụng của từng loại:

Lưu ý: Việc lựa chọn loại máy biến áp phù hợp cần dựa trên nhu cầu sử dụng cụ thể, điều kiện môi trường và các yếu tố kinh tế khác.

Ưu điểm và nhược điểm của máy biến áp 3 pha

Máy biến áp 3 pha mang đến nhiều lợi ích cho hệ thống điện, tuy nhiên cũng tồn tại một số hạn chế nhất định.

Ưu điểm

• Công suất lớn, hiệu suất cao: Máy biến áp 3 pha có khả năng truyền tải và biến đổi công suất lớn với hiệu suất cao, thường đạt trên 95%, giúp giảm thiểu hao phí năng lượng trong quá trình vận hành.

• Truyền tải và phân phối điện năng hiệu quả: Việc sử dụng hệ thống 3 pha giúp tiết kiệm dây dẫn so với hệ thống 1 pha, giảm chi phí vật liệu và thi công đường dây.

• Độ bền cao, tuổi thọ lâu dài: Với cấu tạo chắc chắn và vật liệu chất lượng cao, máy biến áp 3 pha có độ bền cơ học và điện môi cao, hoạt động ổn định trong thời gian dài, ít xảy ra sự cố.

Nhược điểm

• Kích thước và trọng lượng lớn: So với máy biến áp 1 pha, máy biến áp 3 pha có kích thước và trọng lượng lớn hơn, đòi hỏi không gian lắp đặt rộng rãi và kết cấu chịu lực tốt.

• Giá thành cao hơn máy biến áp 1 pha: Do cấu tạo phức tạp và sử dụng nhiều vật liệu hơn, giá thành của máy biến áp 3 pha thường cao hơn so với máy biến áp 1 pha.

• Cần có hệ thống làm mát: Để duy trì hoạt động ổn định và kéo dài tuổi thọ, máy biến áp 3 pha cần được trang bị hệ thống làm mát bằng dầu hoặc không khí. Việc này đòi hỏi chi phí đầu tư và bảo trì hệ thống làm mát.

Tóm lại, máy biến áp 3 pha là thiết bị không thể thiếu trong hệ thống điện, mang lại nhiều ưu điểm vượt trội. Tuy nhiên, người sử dụng cần cân nhắc kỹ lưỡng về nhu cầu sử dụng, điều kiện môi trường và khả năng đầu tư để lựa chọn loại máy biến áp phù hợp nhất.

Ưu điểm và nhược điểm của máy biến áp 3 pha

Cách sử dụng và bảo trì máy biến áp 3 pha

Để máy biến áp 3 pha hoạt động ổn định, bền bỉ và an toàn, việc sử dụng và bảo trì đúng cách là vô cùng quan trọng.

Lựa chọn máy biến áp 3 pha phù hợp

• Xác định chính xác công suất và điện áp yêu cầu: Lựa chọn máy biến áp có công suất và điện áp phù hợp với tải tiêu thụ, tránh trường hợp quá tải hoặc thiếu tải.

• Lưu ý đến các yếu tố môi trường: Nhiệt độ, độ ẩm, bụi bẩn,... có thể ảnh hưởng đến hiệu suất và tuổi thọ của máy biến áp.

• Tham khảo ý kiến chuyên gia: Để được tư vấn lựa chọn loại máy biến áp phù hợp nhất với nhu cầu sử dụng và điều kiện thực tế.

Lắp đặt máy biến áp

• Tuân thủ nghiêm ngặt hướng dẫn của nhà sản xuất: Vị trí lắp đặt, cách đấu nối, tiếp địa,... cần được thực hiện chính xác theo hướng dẫn.

• Đảm bảo an toàn điện: Lắp đặt thiết bị đóng cắt, bảo vệ phù hợp, ngăn ngừa các sự cố về điện.

• Lựa chọn vị trí lắp đặt thông thoáng: Đảm bảo không gian xung quanh máy biến áp thông thoáng, giúp tản nhiệt hiệu quả.

Vận hành máy

• Tránh quá tải: Không nên vận hành máy biến áp quá tải trong thời gian dài, có thể dẫn đến quá nhiệt, giảm tuổi thọ hoặc cháy nổ.

• Kiểm tra nhiệt độ thường xuyên: Sử dụng nhiệt kế hoặc cảm biến nhiệt độ để theo dõi nhiệt độ của máy biến áp, đảm bảo nhiệt độ hoạt động nằm trong giới hạn cho phép.

• Lắng nghe âm thanh bất thường: Nếu phát hiện tiếng ồn lạ, rung động mạnh hoặc mùi khét, cần ngắt kết nối máy biến áp ngay lập tức và liên hệ với kỹ thuật viên để kiểm tra, xử lý.

Bảo trì máy biến áp

• Vệ sinh định kỳ: Thường xuyên vệ sinh bụi bẩn bám trên bề mặt máy biến áp, đặc biệt là hệ thống làm mát, giúp tản nhiệt hiệu quả.

• Kiểm tra dầu cách điện (đối với máy biến áp dầu): Định kỳ kiểm tra mức dầu, chất lượng dầu cách điện. Thay dầu định kỳ theo khuyến cáo của nhà sản xuất.

• Kiểm tra các bộ phận: Thường xuyên kiểm tra các bộ phận như cuộn dây, lõi thép, cách điện, siết chặt các mối nối, phát hiện và khắc phục kịp thời các hư hỏng.

Lưu ý:

• Nên thực hiện bảo trì máy biến áp định kỳ bởi kỹ thuật viên có chuyên môn.

• Ngắt kết nối nguồn điện trước khi thực hiện bất kỳ thao tác nào trên máy biến áp.

Việc tuân thủ đúng quy trình sử dụng và bảo trì sẽ giúp máy biến áp 3 pha hoạt động hiệu quả, an toàn và kéo dài tuổi thọ.

Cách sử dụng và bảo trì máy biến áp 3 pha

So sánh máy biến áp 3 pha với máy biến áp 1 pha và các thiết bị khác

Để hiểu rõ hơn về vị trí và vai trò của máy biến áp 3 pha trong hệ thống điện, ta cùng so sánh nó với máy biến áp 1 pha và một số thiết bị điện phổ biến khác.

So sánh chung

So sánh chi tiết

• Máy biến áp 3 pha vs máy biến áp 1 pha:

  • Cấu tạo: Máy biến áp 3 pha có 3 cuộn dây sơ cấp và 3 cuộn dây thứ cấp, trong khi máy biến áp 1 pha chỉ có 1 cuộn dây sơ cấp và 1 cuộn dây thứ cấp.

  • Công suất: Máy biến áp 3 pha có công suất lớn hơn nhiều so với máy biến áp 1 pha.

  • Ứng dụng: Máy biến áp 3 pha được sử dụng rộng rãi trong truyền tải & phân phối điện năng, cung cấp điện cho các thiết bị công nghiệp lớn. Trong khi đó, máy biến áp 1 pha chủ yếu được sử dụng trong các hộ gia đình, cung cấp điện cho các thiết bị dân dụng.

• Máy biến áp 3 pha vs. Máy ổn áp:

  • Chức năng chính: Máy biến áp 3 pha dùng để thay đổi điện áp, trong khi máy ổn áp dùng để ổn định điện áp đầu ra ở mức ổn định bất kể điện áp đầu vào dao động.

  • Ứng dụng: Máy ổn áp thường được sử dụng cho các thiết bị nhạy cảm với sự biến đổi điện áp như máy tính, thiết bị y tế,...

• Máy biến áp 3 pha vs. Biến áp tự ngẫu:

  • Cấu tạo: Biến áp tự ngẫu chỉ có một cuộn dây chung cho cả sơ cấp và thứ cấp.

  • Điện áp ra: Biến áp tự ngẫu có điện áp ra không ổn định bằng máy biến áp 3 pha.

  • Ứng dụng: Biến áp tự ngẫu thường được sử dụng cho các ứng dụng đòi hỏi công suất nhỏ và điện áp ra không cần quá chính xác.

• Máy biến áp 3 pha vs. Biến áp cách ly:

  • Khả năng cách ly: Biến áp cách ly có khả năng cách ly điện tốt hơn, đảm bảo an toàn cho người sử dụng và thiết bị.

  • Ứng dụng: Biến áp cách ly thường được sử dụng trong các môi trường ẩm ướt, có nguy cơ rò rỉ điện cao hoặc cho các thiết bị nhạy cảm với nhiễu điện từ.

Tóm lại, mỗi loại thiết bị điện đều có chức năng, ưu nhược điểm và ứng dụng riêng. Việc lựa chọn thiết bị phù hợp phụ thuộc vào yêu cầu cụ thể của từng hệ thống và mục đích sử dụng.

Mua máy biến áp 3 pha ở đâu? Giá cả và các thương hiệu phổ biến

Lựa chọn máy biến áp 3 pha chất lượng là yếu tố quan trọng để đảm bảo hiệu suất hoạt động và độ an toàn cho hệ thống điện.

Các thương hiệu uy tín trên thị trường

Dưới đây là một số thương hiệu máy biến áp 3 pha uy tín, được người dùng Việt Nam tin tưởng lựa chọn:

• Thương hiệu nước ngoài:

  • Schneider Electric (Pháp)

  • ABB (Thụy Sĩ)

  • Siemens (Đức)

  • Mitsubishi Electric (Nhật Bản)

  • LS Electric (Hàn Quốc)

• Thương hiệu trong nước:

  • HEM (Hà Nội)

  • THIẾT BỊ ĐIỆN THÀNH PHÁT (TP.HCM)

  • EEMC (Hải Phòng)

  • GELEX (Hà Nội)

Tiêu chí lựa chọn máy biến áp 3 pha chất lượng

• Thương hiệu và xuất xứ: Lựa chọn sản phẩm của các thương hiệu uy tín, có nguồn gốc xuất xứ rõ ràng.

• Công suất và điện áp: Xác định chính xác công suất và điện áp phù hợp với nhu cầu sử dụng.

• Tiêu chuẩn chất lượng: Kiểm tra các chứng nhận chất lượng như ISO 9001, TCVN,...

• Chế độ bảo hành: Lựa chọn nhà cung cấp có chế độ bảo hành uy tín, dài hạn.

• Giá cả và dịch vụ: So sánh giá cả và dịch vụ hậu mãi của các nhà cung cấp khác nhau.

Giá cả tham khảo

Giá máy biến áp 3 pha phụ thuộc vào nhiều yếu tố như công suất, điện áp, thương hiệu, xuất xứ,... Dưới đây là mức giá tham khảo chung:

• Máy biến áp 3 pha công suất nhỏ (dưới 100kVA): từ vài triệu đến vài chục triệu đồng.

• Máy biến áp 3 pha công suất trung bình (100kVA - 1000kVA): từ vài chục triệu đến vài trăm triệu đồng.

• Máy biến áp 3 pha công suất lớn (trên 1000kVA): từ vài trăm triệu đến hàng tỷ đồng.
