Máy biến áp dầu là gì? Cấu tạo, nguyên lý và ứng dụng thực tế

Máy biến áp dầu đóng vai trò như trung tâm điều phối năng lượng, đảm bảo dòng điện luôn ổn định để phục vụ sản xuất và sinh hoạt. Khác với máy biến áp khô, thiết bị này sử dụng dầu khoáng chuyên dụng để cách điện và tản nhiệt cho các cuộn dây, giúp máy vận hành liên tục dưới tải trọng lớn. Trong bài viết này, Saigon Sinco sẽ phân tích chi tiết cấu tạo và những lưu ý kỹ thuật quan trọng để bạn vận hành an toàn, hiệu quả nhất.

Máy biến áp dầu là gì?

Là một thiết bị điện từ tĩnh, hoạt động dựa trên nguyên lý cảm ứng điện từ để truyền đưa năng lượng hoặc tín hiệu điện xoay chiều giữa các mạch điện với nhau thông qua hệ thống cảm ứng. Đặc điểm phân biệt lớn nhất của dòng máy này là toàn bộ lõi thép và cuộn dây được ngâm hoàn toàn trong một thùng chứa đầy dầu cách điện chuyên dụng.

Lớp dầu này đóng vai trò kép: vừa là môi trường cách điện giữa các vòng dây, cuộn dây với vỏ thùng, vừa là chất tải nhiệt giúp đưa nhiệt lượng sinh ra trong quá trình vận hành ra ngoài vỏ máy để tản nhiệt. Nhờ khả năng tản nhiệt tốt, máy biến áp dầu thường có công suất lớn và tuổi thọ cao, được ứng dụng rộng rãi trong hệ thống truyền tải và phân phối điện năng toàn quốc.

Máy biến áp dầu là gì?

Cấu tạo của máy biến dầu

Mặc dù có nhiều mức công suất khác nhau, nhưng về cơ bản, một bộ máy biến áp dầu tiêu chuẩn sẽ bao gồm 3 bộ phận chính và các thiết bị phụ trợ sau:

• Vỏ thùng máy (Tank): Được làm bằng thép tấm kiên cố, có khả năng chịu lực và chống rò rỉ. Vỏ máy thường có các cánh tản nhiệt (dạng lá thép hoặc bộ tản nhiệt rời) để tăng diện tích tiếp xúc với không khí.

• Lõi thép (Lõi từ): Được ghép từ nhiều lá thép kỹ thuật điện (thép silic) cán nguội, có lớp sơn cách điện trên bề mặt. Lõi thép có chức năng dẫn từ thông, được thiết kế tối ưu để giảm thiểu tổn hao dòng điện xoáy.

• Hệ thống cuộn dây: Bao gồm cuộn dây sơ cấp (nối với nguồn điện vào) và cuộn dây thứ cấp (nối với tải tiêu thụ). Các cuộn dây được làm từ đồng hoặc nhôm, quấn đồng tâm và bọc cách điện cẩn thận.

• Dầu cách điện: Loại dầu khoáng có độ bền điện cao và khả năng dẫn nhiệt tốt. Dầu lấp đầy các khe hở trong thùng máy, đảm bảo không có khoảng trống chứa không khí gây phóng điện.

• Các bộ phận phụ trợ: Bình dầu phụ (để dầu giãn nở), bộ đổi nấc điện áp, sứ xuyên (để đưa điện ra/vào), rơ le hơi Buchholz (bảo vệ sự cố nội bộ) và nhiệt kế giám sát.

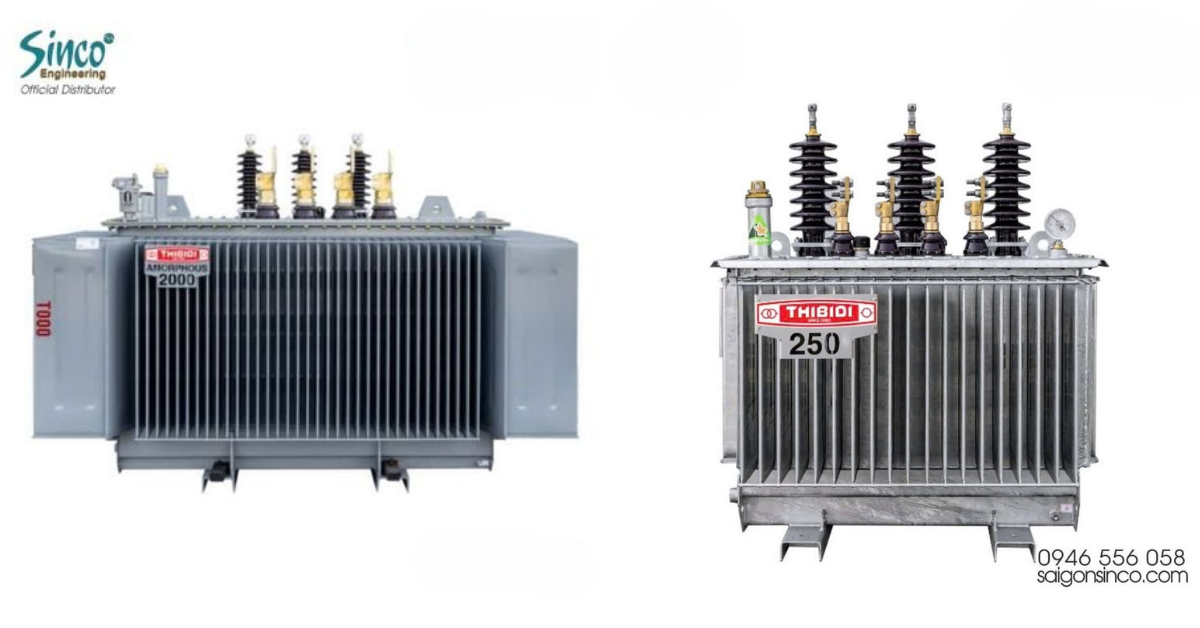

Cấu tạo của máy biến dầu

Nguyên lý hoạt động của máy biến áp dầu

Cơ chế vận hành của máy biến áp dầu dựa trên hiện tượng cảm ứng điện từ, tương tự như các dòng máy biến áp thông thường, nhưng có thêm quá trình luân chuyển nhiệt năng trong dầu:

• Giai đoạn cảm ứng: Khi dòng điện xoay chiều được đưa vào cuộn dây sơ cấp, nó tạo ra một từ thông biến thiên trong lõi thép. Từ thông này xuyên qua cuộn dây thứ cấp và cảm ứng nên một suất điện động xoay chiều ở cuộn dây đó.

• Biến đổi điện áp: Tùy thuộc vào tỉ lệ số vòng dây giữa cuộn sơ cấp và thứ cấp mà điện áp ở đầu ra sẽ tăng lên hoặc giảm xuống so với điện áp đầu vào.

• Quá trình tản nhiệt bằng dầu: Trong lúc vận hành, lõi thép và cuộn dây sẽ nóng lên do tổn hao đồng và tổn hao sắt. Lớp dầu tiếp xúc trực tiếp với các bộ phận này sẽ nhận nhiệt, trở nên nhẹ hơn và nổi lên phía trên, sau đó đi vào các cánh tản nhiệt bên ngoài vỏ thùng. Tại đây, dầu được làm nguội bởi không khí và chìm xuống dưới để tiếp tục một chu kỳ làm mát mới.

Nhờ quy trình luân chuyển nhiệt liên tục này, máy biến áp dầu có thể vận hành ổn định ở công suất định mức trong thời gian rất dài mà không bị quá nhiệt.

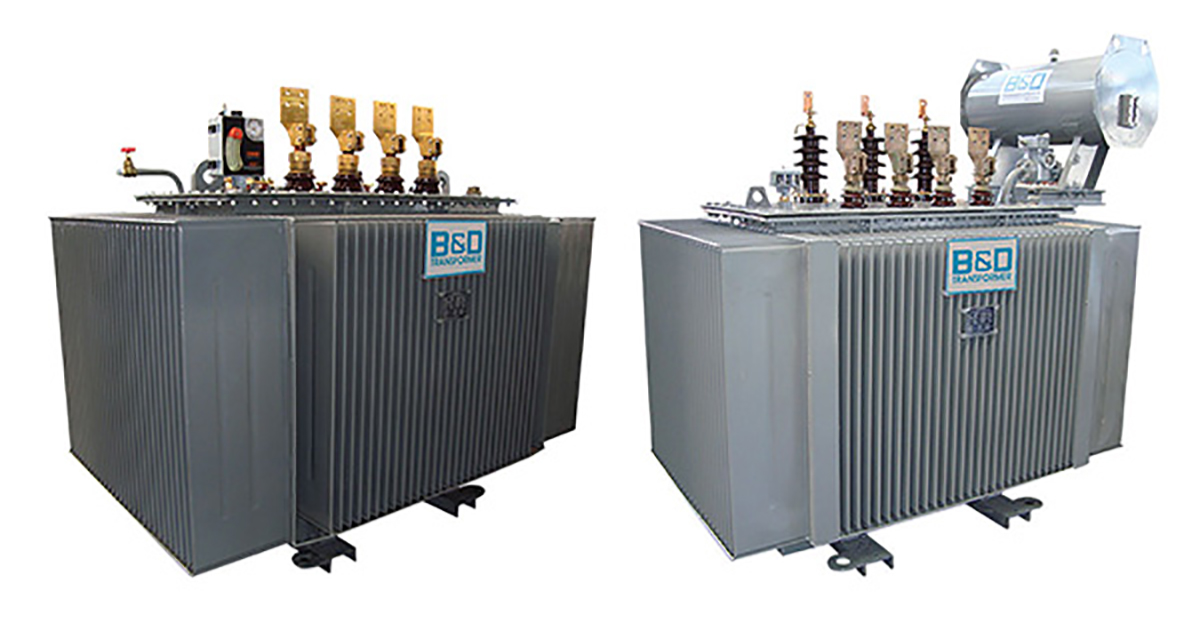

Nguyên lý hoạt động của máy biến áp dầu

Ưu nhược điểm của máy biến áp dầu

Mỗi dòng máy biến áp đều được thiết kế để tối ưu cho những môi trường nhất định. Đối với máy biến áp dầu, đặc tính sử dụng chất lỏng làm môi trường cách điện mang lại cả những lợi thế vượt trội lẫn những thách thức về bảo trì.

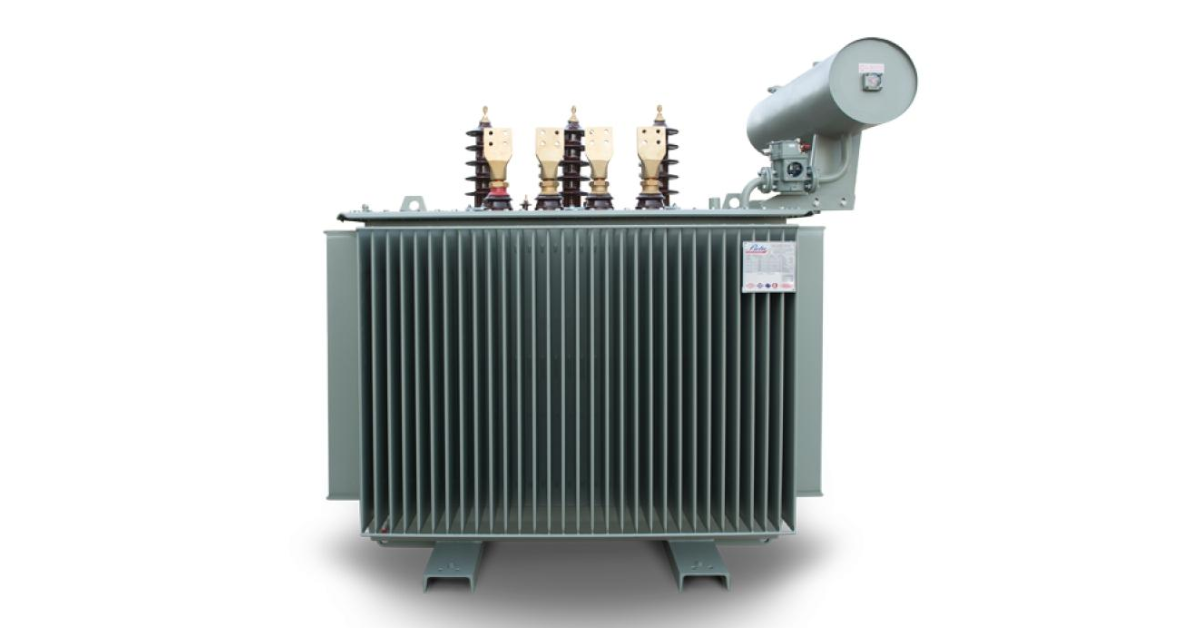

Ưu nhược điểm của máy biến áp dầu

Ưu điểm

Việc hiểu rõ các thế mạnh về hiệu suất và chi phí sẽ giúp bạn đưa ra quyết định đầu tư chính xác, đảm bảo hệ thống điện vận hành ổn định và bền bỉ trong suốt thời gian dài.

• Khả năng tản nhiệt cực tốt: Dầu biến thế có khả năng truyền nhiệt hiệu quả hơn nhiều so với không khí. Nhờ quá trình đối lưu tự nhiên của dầu bên trong vỏ thùng và các cánh tản nhiệt, máy có thể vận hành liên tục ở công suất lớn mà không bị quá nhiệt.

• Độ bền và tuổi thọ cao: Do các cuộn dây và lõi thép được ngâm hoàn toàn trong dầu, chúng được bảo vệ khỏi sự oxy hóa và tác động của độ ẩm từ môi trường bên ngoài. Một máy biến áp dầu được bảo trì tốt có thể hoạt động ổn định từ 20 đến 30 năm.

• Khả năng chịu quá tải tốt: Nhờ dung tích dầu lớn đóng vai trò như một "bộ đệm" nhiệt, máy biến áp dầu có khả năng chịu đựng các đợt quá tải ngắn hạn tốt hơn so với máy biến áp khô.

• Chi phí đầu tư thấp: So với máy biến áp khô có cùng công suất, máy biến áp dầu thường có giá thành rẻ hơn, giúp giảm bớt áp lực tài chính ban đầu cho các dự án xây lắp điện.

• Dễ dàng sửa chữa: Cấu tạo vỏ thùng cho phép tháo lắp để kiểm tra lõi từ và quấn lại cuộn dây khi có sự cố, giúp tiết kiệm chi phí so với việc phải thay mới hoàn toàn.

Nhược điểm

Bên cạnh những điểm mạnh vượt trội, dòng máy này vẫn tồn tại một số hạn chế nhất định mà người vận hành cần lưu ý kỹ lưỡng.

• Nguy cơ cháy nổ: Dầu khoáng là chất dễ cháy. Nếu xảy ra sự cố chạm chập nghiêm trọng sinh ra hồ quang điện, áp suất trong thùng máy tăng đột ngột có thể dẫn đến cháy nổ. Do đó, loại máy này thường không được lắp đặt bên trong các tòa nhà cao tầng hoặc nơi có yêu cầu khắt khe về phòng chống cháy nổ.

• Yêu cầu bảo trì khắt khe: Dầu máy biến áp cần được kiểm tra định kỳ để đo độ xuyên thủng, hàm lượng ẩm và tạp chất. Nếu dầu bị biến chất, cần phải lọc dầu hoặc thay mới để đảm bảo khả năng cách điện.

• Nguy cơ gây ô nhiễm môi trường: Trong trường hợp vỏ thùng bị nứt hoặc gioăng cao su bị lão hóa dẫn đến rò rỉ dầu, chất lỏng này có thể thấm xuống đất và nguồn nước, gây ảnh hưởng xấu đến môi trường xung quanh.

• Khoảng cách lắp đặt: Do vấn đề an toàn, máy biến áp dầu thường yêu cầu diện tích lắp đặt rộng hơn và phải giữ khoảng cách an toàn với các công trình lân cận, hoặc phải xây dựng hố thu dầu sự cố.

Ứng dụng thực tế của máy biến áp dầu

Nhờ khả năng vận hành mạnh mẽ và bền bỉ, máy biến áp dầu có mặt trong hầu hết các mắt xích của mạng lưới điện, từ khâu truyền tải đến phân phối cuối cùng.

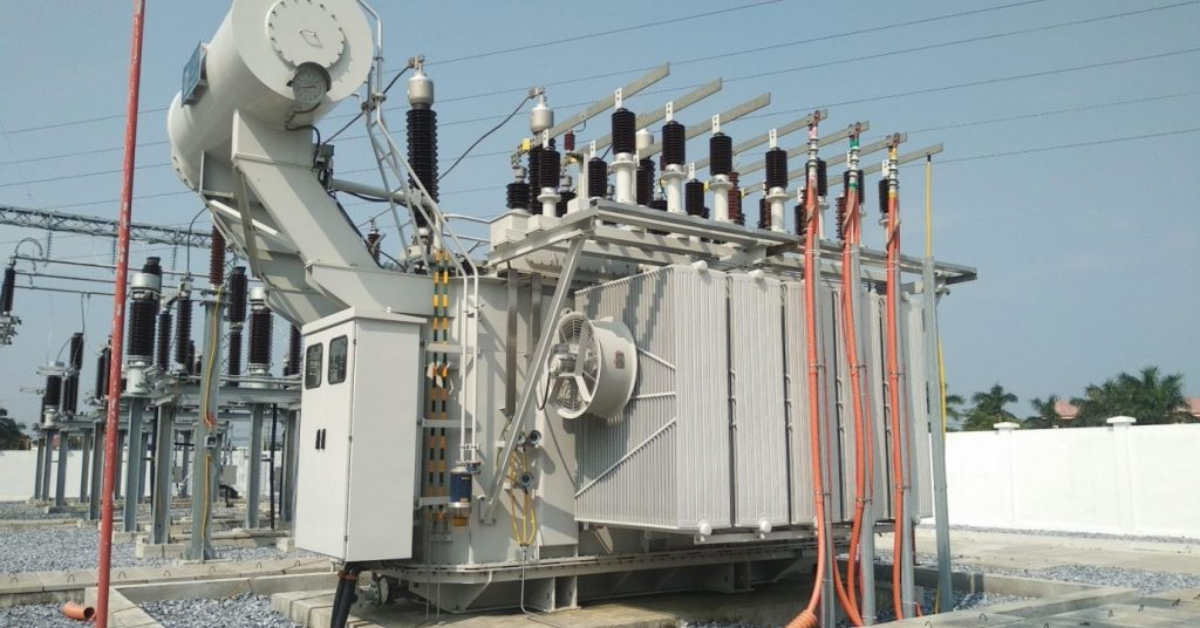

Ứng dụng thực tế của máy biến áp dầu

Trạm biến áp

Đây là ứng dụng phổ biến nhất của máy biến áp dầu. Tại các trạm biến áp trung gian và trạm phân phối, thiết bị này đóng vai trò hạ áp từ lưới điện cao thế (110kV, 220kV...) xuống điện áp trung thế hoặc hạ thế để cung cấp cho các khu vực lân cận. Khả năng chịu tải lớn giúp máy duy trì nguồn điện liên tục cho cả một vùng dân cư rộng lớn.

Khu công nghiệp

Trong các nhà máy sản xuất, xưởng cơ khí hay nhà máy chế biến, nhu cầu về công suất điện là cực kỳ lớn để vận hành máy móc hạng nặng. Máy biến áp dầu được lắp đặt tại đây để cung cấp nguồn năng lượng ổn định, giúp động cơ công suất lớn khởi động mượt mà và giảm thiểu rủi ro sụt áp làm gián đoạn dây chuyền sản xuất.

Khai thác dầu khí

Trong ngành công nghiệp đặc thù như dầu khí, máy biến áp dầu thường được sử dụng tại các giàn khoan hoặc nhà máy lọc dầu. Do môi trường làm việc ngoài trời khắc nghiệt, có độ ẩm và tính ăn mòn cao, thiết kế kín của máy biến áp dầu giúp bảo vệ các bộ phận bên trong khỏi sự xâm nhập của tạp chất và hóa chất độc hại.

Đường sắt

Hệ thống giao thông đường sắt, đặc biệt là tàu điện, đòi hỏi nguồn điện có điện áp ổn định và khả năng chịu được sự thay đổi tải đột ngột khi tàu khởi hành hoặc dừng lại. Máy biến áp dầu được dùng để cung cấp điện cho hệ thống tín hiệu, chiếu sáng tại nhà ga và cấp nguồn cho mạng lưới tiếp xúc trên cao của tàu điện.

Khu dân cư và khu thương mại

Tại các khu dân cư tập trung hoặc các tổ hợp trung tâm thương mại ngoài trời, máy biến áp dầu thường được lắp đặt trên trụ điện hoặc trong các trạm xây riêng biệt. Thiết bị giúp chuyển đổi điện năng phù hợp để cấp nguồn cho hệ thống chiếu sáng đô thị, thang máy, điều hòa trung tâm và các thiết bị điện sinh hoạt của người dân.

Hy vọng những thông tin chi tiết về cấu tạo, nguyên lý và ưu nhược điểm trên đã giúp bạn có cái nhìn toàn diện nhất về máy biến áp dầu. Việc hiểu rõ thiết bị không chỉ giúp bạn vận hành hệ thống ổn định mà còn chủ động hơn trong công tác bảo trì, phòng ngừa rủi ro. Nếu bạn đang tìm kiếm một giải pháp năng lượng tối ưu và bền bỉ, hãy để Saigon Sinco hỗ trợ bạn tận tình nhất.
