Máy biến áp đo lường: Cấu tạo, nguyên lý và ứng dụng thực tế

Trong các hệ thống điện công suất lớn, việc giám sát trực tiếp dòng điện hay điện áp cao là vô cùng nguy hiểm. Máy biến áp đo lường chính là giải pháp kỹ thuật thiết yếu giúp chuyển đổi các trị số lớn về mức an toàn (thường là 5A hoặc 110V) để cấp nguồn cho đồng hồ đo và rơ le bảo vệ. Thiết bị này không chỉ đảm bảo độ chính xác cho việc thống kê điện năng mà còn cách ly an toàn cho người vận hành. Trong bài viết này, Saigon Sinco sẽ cùng bạn phân tích chi tiết về cấu tạo và các tiêu chuẩn kỹ thuật quan trọng của dòng thiết bị chuyên dụng này.

Máy biến áp đo lường là gì?

Máy biến áp đo lường là thiết bị trung gian không thể thiếu trong hệ thống điện, dùng để đưa các trị số điện áp và dòng điện cực lớn về mức an toàn và tiêu chuẩn.

Phân loại cơ bản

Thông thường, máy biến áp đo lường được chia làm hai loại rời:

• BI (Biến dòng - Current Transformer): Chuyển đổi dòng điện lớn xuống mức tiêu chuẩn 1A hoặc 5A.

• BU (Biến áp - Voltage Transformer): Chuyển đổi điện áp cao xuống mức tiêu chuẩn 100V hoặc 110V.

Xu hướng hiện đại: Thiết bị tích hợp MOF (Metering Out Fit)

Thay vì sử dụng các bộ BI và BU rời rạc chiếm nhiều diện tích, xu hướng hiện nay trong các trạm biến áp và lưới điện trung thế là sử dụng MOF.

• Khái niệm: MOF là thiết bị "Tất-cả-trong-một" (All-in-one), tích hợp cả chức năng đo dòng (CT) và đo áp (VT/PT) vào trong một vỏ bọc duy nhất.

• Ưu điểm vượt trội của MOF:

  • Tiết kiệm không gian: Giảm đáng kể diện tích lắp đặt trong tủ điện hoặc trên cột điện.

  • Tối ưu chi phí: Giảm chi phí vận chuyển, lắp đặt và bảo trì so với việc dùng nhiều thiết bị rời.

  • Độ chính xác cao: Do được đồng bộ hóa ngay từ khâu sản xuất, MOF cung cấp tín hiệu đo lường chính xác hơn cho việc tính toán điện năng thương mại.

  • Thẩm mỹ và an toàn: Giảm bớt hệ thống dây nối phức tạp giữa các bộ phận, hạn chế rủi ro sự cố điện.

Mục đích và Vai trò

Dù là thiết bị rời hay bộ MOF tích hợp, chúng đều đóng vai trò sống còn:

• Đo lường: Cung cấp thông số cho công tơ điện, đồng hồ Volt, Ampe để theo dõi vận hành và thu phí điện năng.

• Bảo vệ: Gửi tín hiệu cho Rơ-le để ngắt mạch kịp thời khi xảy ra sự cố (quá tải, ngắn mạch).

• Cách ly an toàn: Cách ly hoàn toàn mạch điều khiển điện áp thấp với lưới điện cao thế, bảo vệ an toàn cho nhân viên kỹ thuật.

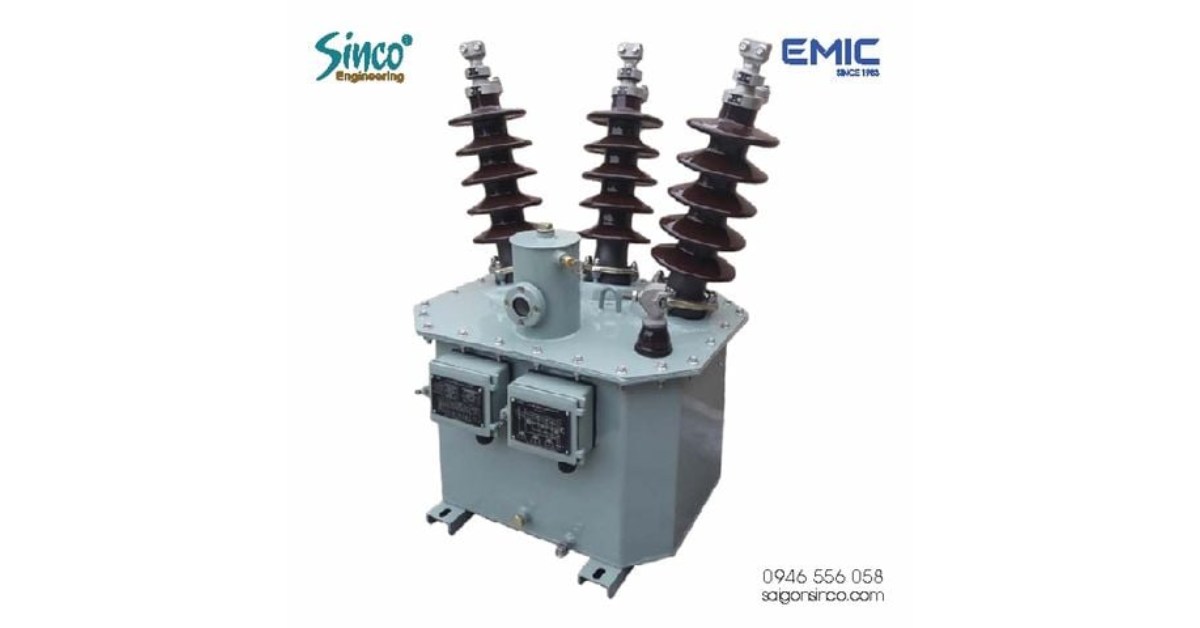

Máy biến áp đo lường là gì?

Cấu tạo của máy biến áp đo lường

Để đảm bảo độ chính xác cực cao (sai số rất nhỏ), máy biến áp đo lường có cấu tạo khắt khe hơn các dòng máy biến áp thông thường.

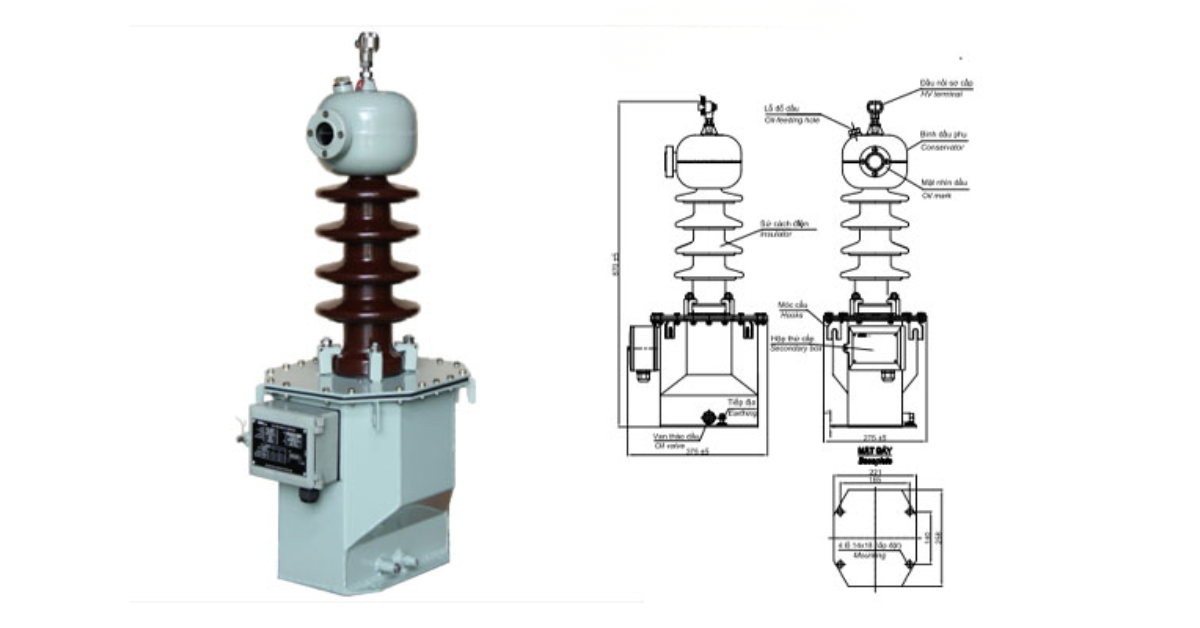

Cấu tạo của máy biến áp đo lường

Lõi thép và cuộn dây

Lõi thép và cuộn dây là hai bộ phận quyết định cấp chính xác của thiết bị, đóng vai trò then chốt trong việc duy trì ổn định từ thông và giảm thiểu sai số điện áp, giúp bảo vệ các linh kiện nhạy cảm và tối ưu hóa hiệu suất truyền tải điện năng.

• Lõi thép (Lõi từ): Được chế tạo từ các lá thép kỹ thuật điện có độ thẩm thấu từ cao và tổn hao dòng xoáy cực thấp. Lõi thép thường có thiết kế hình xuyến hoặc hình chữ nhật ghép chặt để hạn chế từ thông rò rỉ.

• Cuộn dây:

  • Cuộn sơ cấp: Có số vòng dây và tiết diện khác nhau tùy vào loại biến áp (biến áp dòng hay biến áp áp) và được nối trực tiếp vào mạch điện cần đo.

  • Cuộn thứ cấp: Được quấn chính xác theo tỷ số biến đổi chuẩn để đưa ra tín hiệu đo lường. Cuộn này luôn phải đảm bảo độ ổn định cao dưới mọi điều kiện tải.

Vật liệu cách điện

Do thường xuyên làm việc trong môi trường điện áp cao, hệ thống cách điện của máy biến áp đo lường rất được chú trọng:

• Biến áp khô: Thường sử dụng nhựa đúc Epoxy (Cast Resin) để bọc kín cuộn dây. Nhựa này có khả năng cách điện tuyệt vời, chống ẩm và chịu được tác động của môi trường.

• Biến áp ngâm dầu: Sử dụng dầu cách điện chuyên dụng để tăng cường khả năng chịu áp và tản nhiệt cho các hệ thống trung và cao thế.

Vỏ bảo vệ và đầu nối

Để đảm bảo thiết bị vận hành bền bỉ và an toàn trong mọi điều kiện môi trường, hệ thống vỏ bọc và các điểm đấu nối được thiết kế cơ học cực kỳ chắc chắn, giúp tối ưu hóa quá trình lắp đặt cũng như bảo trì định kỳ cho hệ thống điện.

• Vỏ bảo vệ: Giúp ngăn chặn các tác động vật lý, bụi bẩn và chống rò rỉ điện ra bên ngoài. Vỏ thường được thiết kế để có thể lắp đặt dễ dàng trên các thanh cái hoặc trong tủ điện.

• Đầu nối (Terminal): Các đầu nối sơ cấp và thứ cấp được phân định rõ ràng bằng ký hiệu. Đầu nối thứ cấp thường được thiết kế để có thể ngắn mạch dễ dàng (đối với biến dòng) nhằm đảm bảo an toàn khi thay thế thiết bị đo mà không cần ngắt nguồn tổng.

Nguyên lý hoạt động của máy biến áp đo lường

Máy biến áp đo lường vận hành dựa trên hiện tượng cảm ứng điện từ, biến đổi các trị số lớn về mức tiêu chuẩn (100V-110V và 1A-5A). Hiện nay, thay vì dùng các bộ rời, giải pháp MOF (Metering Out Fit) được ưu tiên nhờ sự kết hợp hoàn hảo:

Nguyên lý thành phần

• Biến áp (VT/PT): Cuộn sơ cấp nhiều vòng dây đấu song song với lưới điện, hạ áp xuống mức an toàn để đo lường.

• Biến dòng (CT): Cuộn sơ cấp ít vòng dây (hoặc thanh cái) đấu nối tiếp với tải, chuyển đổi dòng điện lớn thành dòng nhỏ tỉ lệ nghịch với số vòng dây.

Sự khác biệt từ thiết bị tích hợp MOF

MOF không chỉ là đặt CT và VT vào chung một vỏ, mà là một hệ thống đo lường đồng bộ:

• Tối ưu hóa điểm đo: Tích hợp cả cụm biến dòng và biến áp tại cùng một vị trí giúp triệt tiêu sai số sụt áp trên dây dẫn kết nối giữa các thiết bị rời.

• Độ chính xác cao: MOF được chế tạo với cấp chính xác khắt khe (thường là 0.2 hoặc 0.5), đảm bảo dữ liệu đầu vào cho công tơ điện tử là trung thực nhất để tính toán điện năng thương mại.

• Gọn nhẹ & An toàn: Thiết kế tích hợp (ngâm dầu hoặc đúc nhựa) giúp giảm diện tích lắp đặt, đơn giản hóa sơ đồ đấu dây và tăng cường khả năng cách ly điện áp cao.

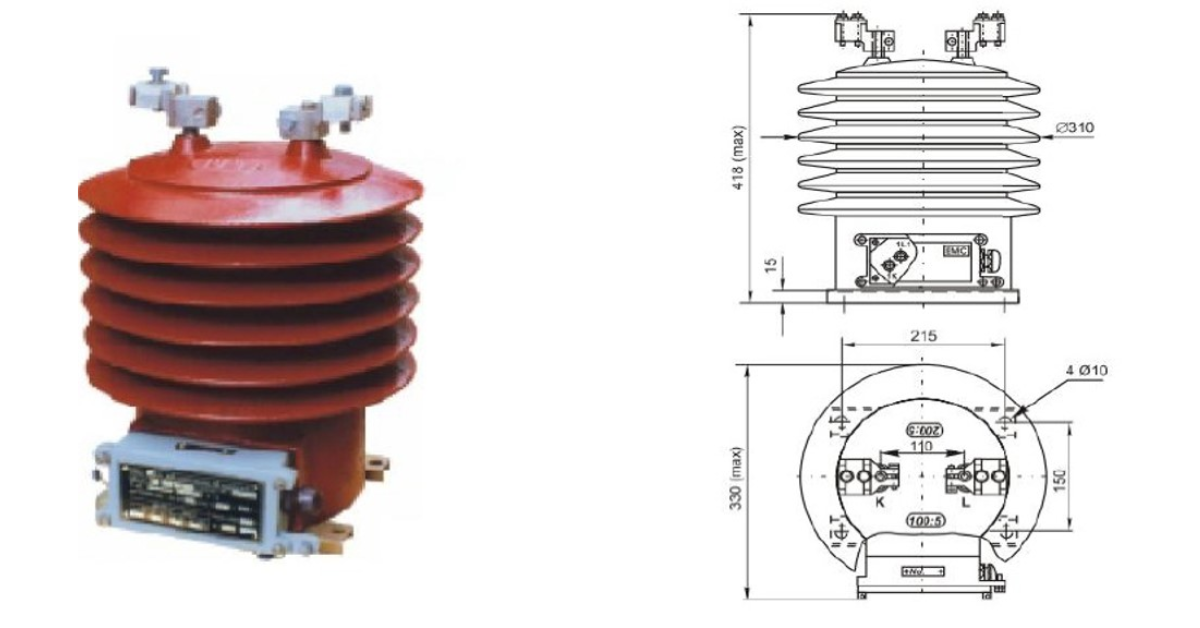

Nguyên lý hoạt động của máy biến áp đo lường

Ưu nhược điểm của máy biến áp đo lường

Bất kỳ thiết bị kỹ thuật nào cũng có hai mặt. Hiểu rõ ưu và nhược điểm giúp bạn vận hành hệ thống ổn định hơn.

Ưu điểm

An toàn tuyệt đối: Cách ly hoàn toàn mạch đo lường và bảo vệ khỏi lưới điện cao thế, đảm bảo an toàn tính mạng cho nhân viên vận hành.

Tiêu chuẩn hóa thiết bị: Chuyển đổi mọi giá trị về mức chuẩn (1A/5A hoặc 100V/110V), giúp các loại công tơ, rơ-le có thể sản xuất đồng loạt cho mọi cấp điện áp.

Lợi thế đặc biệt của bộ MOF (Metering Out Fit):

• Tiết kiệm diện tích: Tích hợp cả biến dòng (CT) và biến áp (VT) vào một khối duy nhất, giúp giảm đáng kể không gian lắp đặt trên cột hoặc trong tủ điện.

• Độ chính xác cao: Việc tích hợp giúp triệt tiêu sai số sụt áp trên các dây dẫn kết nối trung gian giữa CT và VT rời, đảm bảo dữ liệu "sạch" cho việc tính toán hóa đơn điện năng.

• Tối ưu chi phí: Giảm chi phí vận chuyển, vật tư phụ (xà đỡ, sứ đỡ) và thời gian thi công lắp đặt tại công trường.

Nhược điểm

Dù mang lại nhiều tiện ích, thiết bị này vẫn có những hạn chế kỹ thuật cần lưu ý:

• Nhạy cảm với quá tải: Nếu vận hành quá công suất định mức (VA), cấp chính xác của thiết bị (đặc biệt là MOF) sẽ bị sai lệch nghiêm trọng.

• Nguy hiểm khi hở mạch (CT): Nếu cuộn thứ cấp của biến dòng bị hở mạch khi đang có tải, điện áp đầu ra sẽ tăng vọt lên mức cực nguy hiểm, có thể gây cháy nổ hoặc đánh thủng cách điện.

• Trọng lượng khối: Bộ MOF tích hợp (đặc biệt là loại ngâm dầu) thường có trọng lượng lớn, đòi hỏi kết cấu giá đỡ phải vững chắc hơn so với các bộ đơn lẻ.

• Tính linh hoạt: Trong bộ MOF, nếu một thành phần (chẳng hạn 1 pha CT) bị hỏng, thường phải thay thế cả bộ tích hợp, gây tốn kém hơn so với việc thay thế một bộ rời đơn lẻ.

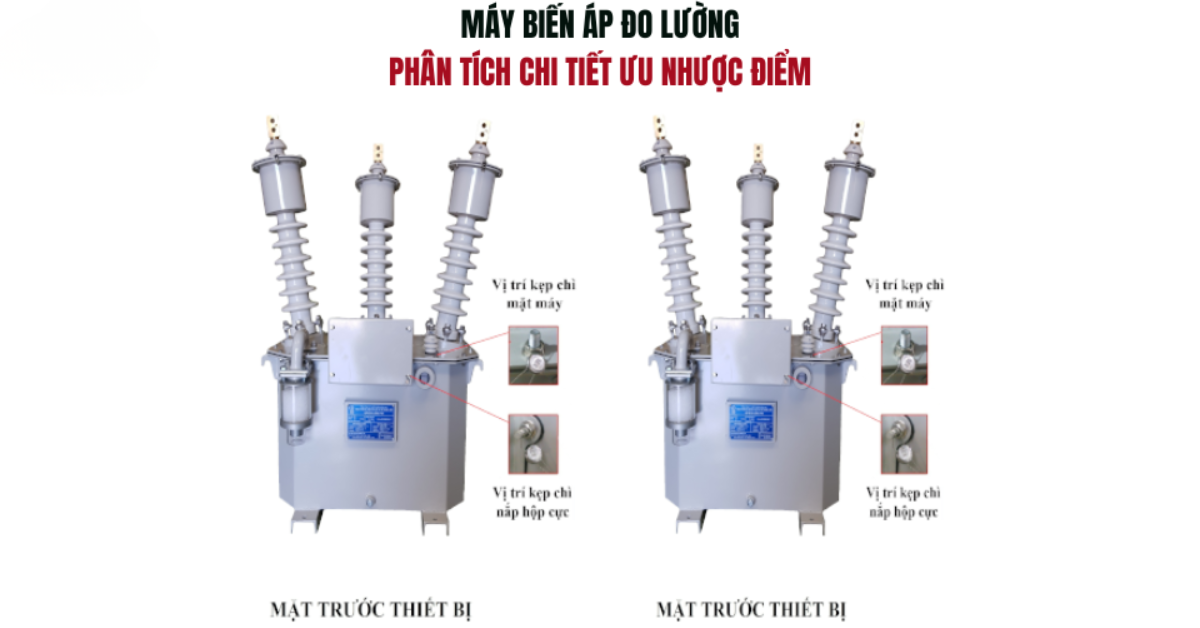

Ưu nhược điểm của máy biến áp đo lường

Ứng dụng thực tế của máy biến áp đo lường

Máy biến áp đo lường là thiết bị "hạ áp, hạ dòng" để đưa tín hiệu về mức an toàn. Hiện nay, MOF (Metering Out Fit) là lựa chọn ưu việt nhờ tích hợp cả Biến dòng (CT) và Biến áp (VT) vào một bộ duy nhất:

• Mua bán điện năng (Billing): Đây là ứng dụng chính của MOF. Nó được lắp tại điểm đấu nối lưới điện để cung cấp tín hiệu cho công tơ điện, giúp tính hóa đơn tiền điện chính xác tuyệt đối cho các nhà máy, tòa nhà.

• Bảo vệ hệ thống (Protection): MOF gửi tín hiệu dòng/áp đến Rơ-le. Khi có sự cố (ngắn mạch, quá tải), Rơ-le sẽ nhận diện ngay lập tức để ra lệnh ngắt máy cắt, bảo vệ an toàn cho trạm điện.

• Giám sát từ xa (SCADA): Truyền dữ liệu về trung tâm điều khiển để kỹ sư theo dõi công suất ($P, Q$) và hệ số $\cos\phi$ theo thời gian thực mà không cần đến tận nơi.

• Tiết kiệm không gian: Thay vì lắp 3 bộ CT và 3 bộ VT rời cồng kềnh, chỉ cần 01 bộ MOF duy nhất. Điều này giúp giảm 60% diện tích lắp đặt và tiết kiệm đáng kể chi phí xà đỡ, dây nối.

Tóm lại, máy biến áp đo lường là giải pháp then chốt giúp kiểm soát hệ thống điện công suất lớn một cách an toàn và chính xác. Từ việc đảm bảo tính công bằng trong hóa đơn điện năng đến việc kích hoạt rơ le bảo vệ tức thời, thiết bị này chính là mắt xích không thể thiếu trong mọi tủ điện công nghiệp. Tại Saigon Sinco, chúng tôi cam kết cung cấp các dòng biến áp đo lường đạt chuẩn kiểm định, giúp hệ thống của bạn vận hành ổn định và tin cậy nhất.
