Máy biến áp khô là gì? Cấu tạo, nguyên lý Và ứng dụng thực tế

Trong xu hướng thiết kế các công trình hiện đại, máy biến áp khô đang trở thành lựa chọn ưu tiên nhờ tính an toàn vượt trội và khả năng thân thiện với môi trường. Khác với dòng máy sử dụng dầu tản nhiệt, loại máy này làm mát trực tiếp bằng không khí, giúp loại bỏ hoàn toàn nguy cơ rò rỉ hay cháy nổ. Đặc điểm này cực kỳ quan trọng đối với các không gian kín như chung cư cao tầng, bệnh viện hay trung tâm thương mại. Hãy cùng Saigon Sinco tìm hiểu chi tiết cấu tạo và những lợi ích thiết thực mà thiết bị này mang lại.

Cấu tạo của máy biến áp khô

Khác với cấu trúc phức tạp cần thùng chứa dầu và bình dầu phụ, máy biến áp khô có cấu tạo tinh gọn và tập trung tối đa vào hiệu quả tản nhiệt trực tiếp từ các thành phần chính.

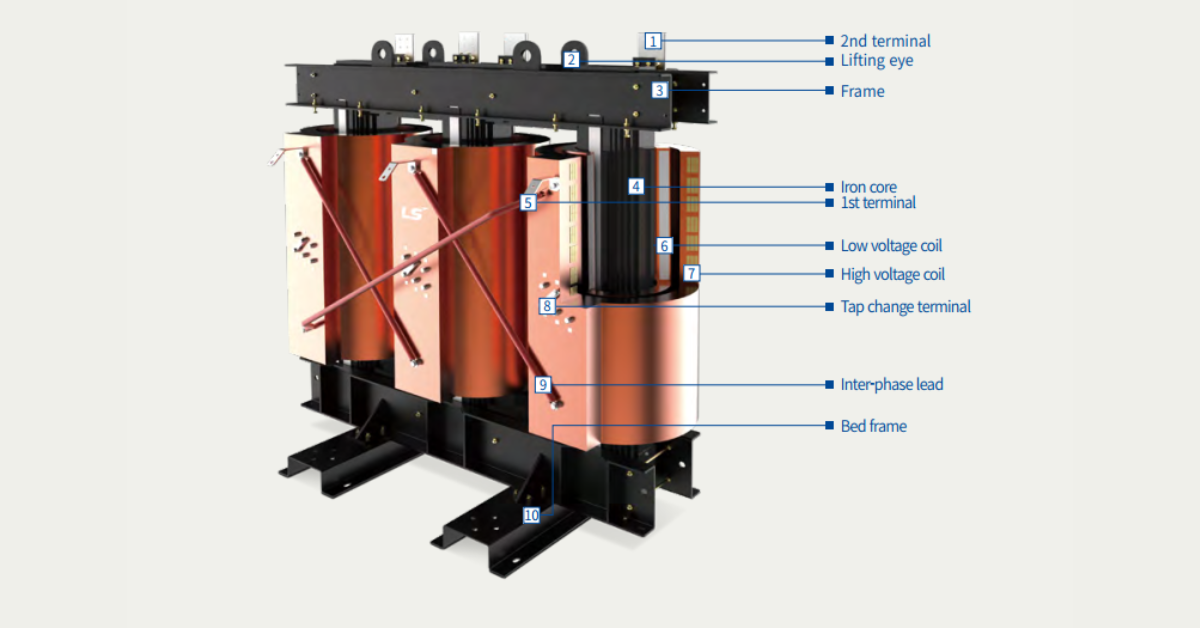

Cấu tạo của máy biến áp khô

Lõi thép

Lõi thép (mạch từ) là thành phần đứng độc lập nhưng liên kết chặt chẽ với hệ thống cuộn dây để thực hiện hai chức năng chính:

• Vật liệu: Được chế tạo từ các lá thép kỹ thuật điện (thép silic) cán nguội, có độ thẩm thấu từ cao để giảm thiểu tổn hao không tải.

• Xử lý bề mặt: Các lá thép được phủ một lớp sơn cách điện mỏng và ghép chặt lại với nhau.

• Thiết kế: Để giảm độ ồn khi vận hành (một yếu tố quan trọng khi lắp trong tòa nhà), các lá thép thường được cắt vát chéo và ghép theo công nghệ bậc thang (Step-lap), giúp từ thông lưu chuyển mượt mà và giảm độ rung của máy.

Dây quấn

Nếu lõi thép được coi là khung xương, thì dây quấn (cuộn dây) chính là hệ thống mạch dẫn năng lượng. Đây là bộ phận thực hiện nhiệm vụ nhận năng lượng vào (sơ cấp) và truyền năng lượng ra (thứ cấp) thông qua hiện tượng cảm ứng điện từ.

• Vật liệu: Thông thường dây quấn được làm từ đồng hoặc nhôm dạng lá hoặc dạng dây tròn/dẹt, tùy theo công suất thiết kế.

• Công nghệ đúc nhựa (Cast Resin): Đây là điểm khác biệt lớn nhất. Cuộn dây sơ cấp và thứ cấp được đặt trong khuôn và đúc kín bằng hỗn hợp nhựa epoxy trong môi trường chân không. Quá trình này giúp loại bỏ hoàn toàn bọt khí bên trong, ngăn chặn hiện tượng phóng điện cục bộ (Partial Discharge).

• Khả năng chịu nhiệt: Dây quấn máy biến áp khô được thiết kế theo các cấp chịu nhiệt cao (thường là cấp F với $155^\circ$C hoặc cấp H với $180^\circ$C), giúp máy hoạt động bền bỉ trong môi trường khắc nghiệt.

• Hệ thống tản nhiệt: Giữa các lớp dây quấn thường có các khe hở không khí được tính toán kỹ lưỡng để luồng khí có thể lưu thông dễ dàng, mang nhiệt lượng ra ngoài.

Dưới đây là thông tin chi tiết về nguyên lý vận hành, đánh giá ưu nhược điểm và khả năng ứng dụng thực tế của máy biến áp khô trong đời sống hiện đại.

Nguyên lý hoạt động của máy biến áp khô

Tương tự như các dòng máy biến áp khác, máy biến áp khô hoạt động dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều đi vào cuộn dây sơ cấp, nó tạo ra một từ thông biến thiên trong lõi thép. Từ thông này xuyên qua cuộn dây thứ cấp và tạo ra một suất điện động cảm ứng, từ đó biến đổi mức điện áp theo tỉ lệ số vòng dây.

Điểm khác biệt cốt yếu nằm ở cơ chế tản nhiệt:

• Trong quá trình vận hành, nhiệt lượng sinh ra từ cuộn dây và lõi sắt sẽ được truyền trực tiếp ra môi trường xung quanh thông qua các khe thông gió.

• Nếu máy hoạt động quá tải hoặc trong môi trường nhiệt độ cao, hệ thống quạt cưỡng bức (nếu có) sẽ tự động kích hoạt để đẩy luồng khí nóng ra ngoài, giữ cho nhiệt độ của nhựa Epoxy luôn nằm trong giới hạn cho phép (thường là cấp F hoặc cấp H).

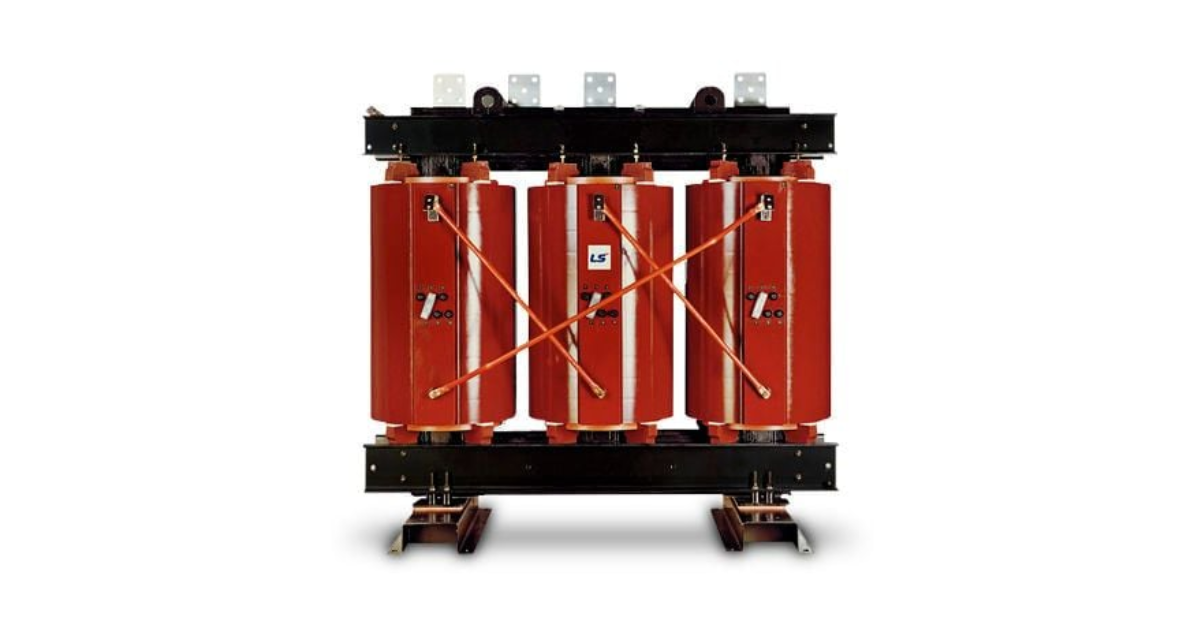

Nguyên lý hoạt động của máy biến áp khô

Ưu nhược điểm của máy biến áp khô

Việc lựa chọn máy biến áp khô mang lại nhiều lợi ích về an toàn nhưng cũng đòi hỏi sự cân nhắc về chi phí đầu tư.

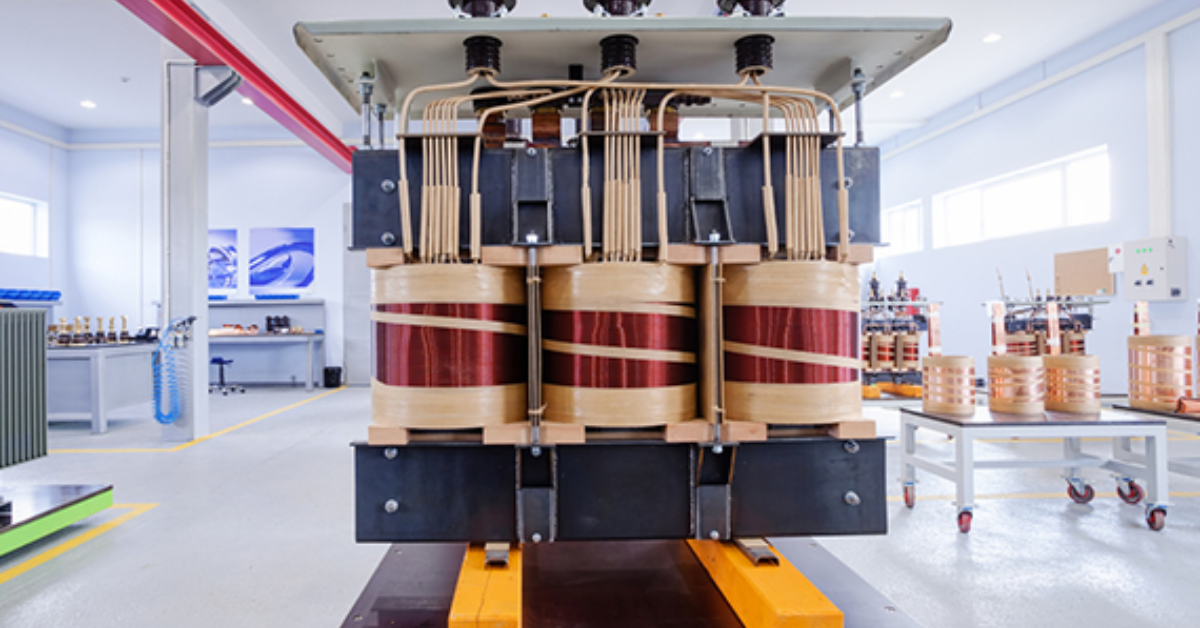

Ưu nhược điểm của máy biến áp khô

Ưu điểm

• Độ an toàn cháy nổ tuyệt đối: Vì không sử dụng dầu làm mát nên không có nguy cơ rò rỉ hay cháy nổ chất lỏng. Đây là thiết bị lý tưởng cho các môi trường đòi hỏi tiêu chuẩn phòng cháy nghiêm ngặt.

• Thân thiện với môi trường: Không gây ô nhiễm đất hoặc nguồn nước do rò rỉ dầu. Các vật liệu như nhựa Epoxy hay lõi thép sau khi hết vòng đời đều có thể tái chế dễ dàng.

• Tiết kiệm không gian và chi phí xây lắp: Do tính an toàn cao, máy có thể lắp đặt ngay trong nhà hoặc sát khu vực phụ tải, giúp giảm chiều dài cáp hạ thế, từ đó giảm tổn hao điện năng và chi phí vật tư.

• Chi phí bảo dưỡng thấp: Máy không cần kiểm tra định kỳ mẫu dầu hay thay thế gioăng phớt, giúp chủ đầu tư tiết kiệm được một khoản chi phí vận hành đáng kể.

Nhược điểm

• Giá thành đầu tư ban đầu cao: So với máy biến áp dầu cùng công suất, máy biến áp khô có chi phí sản xuất cao hơn (thường chênh lệch từ 20% đến 30%).

• Khó khăn khi sửa chữa: Nếu cuộn dây bị hỏng hoặc cháy, việc tách lớp nhựa Epoxy đúc kín là cực kỳ khó khăn, thường phải thay mới toàn bộ cuộn dây thay vì quấn lại như máy dầu.

• Tiếng ồn: Do làm mát bằng không khí và có hệ thống quạt cưỡng bức, máy thường có độ ồn lớn hơn một chút so với máy dầu ngâm kín.

Ứng dụng của máy biến áp khô trong cuộc sống

Nhờ ưu thế vượt trội về tính an toàn, máy biến áp khô ngày càng xuất hiện phổ biến trong nhiều công trình trọng điểm:

• Tòa nhà cao tầng và chung cư: Lắp đặt trong các phòng kỹ thuật tại tầng hầm hoặc tầng mái để cấp điện cho hệ thống thang máy, chiếu sáng và căn hộ mà không lo nguy cơ cháy nổ.

• Bệnh viện và trường học: Những nơi tập trung đông người yêu cầu sự yên tĩnh và an toàn tuyệt đối về điện.

• Trung tâm dữ liệu (Data Center): Đảm bảo nguồn điện ổn định và sạch cho các hệ thống máy chủ quan trọng, nơi mà sự cố cháy nổ dầu có thể gây thiệt hại tài sản khổng lồ.

• Các ngành công nghiệp hóa chất và khai thác: Đặc biệt là những khu vực dễ cháy hoặc môi trường đòi hỏi sự sạch sẽ cao như sản xuất dược phẩm, thực phẩm.

• Hệ thống tàu điện ngầm và đường sắt: Cung cấp nguồn năng lượng cho các trạm dừng và hệ thống vận hành ngầm dưới mặt đất.

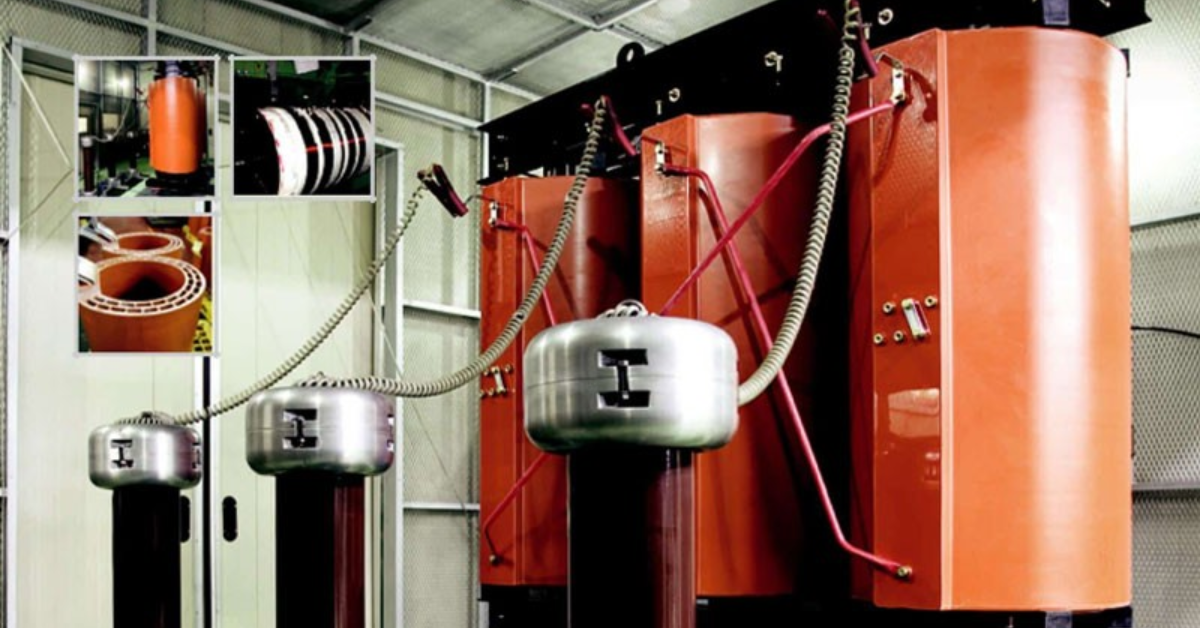

Ứng dụng của máy biến áp khô trong cuộc sống

Máy biến áp khô không chỉ là một giải pháp kỹ thuật ưu việt mà còn là minh chứng cho sự phát triển của công nghệ điện năng hướng tới sự an toàn và bền vững. Việc đầu tư vào thiết bị này chính là giải pháp bảo vệ tối ưu cho con người và tài sản trong các công trình hiện đại. Tại Saigon Sinco, chúng tôi luôn sẵn sàng đồng hành cùng bạn để lựa chọn những dòng sản phẩm chất lượng cao, đáp ứng đầy đủ các tiêu chuẩn kiểm định khắt khe nhất. Nếu bạn cần thêm thông tin kỹ thuật hoặc giải pháp lắp đặt tối ưu, hãy liên hệ với Saigon Sinco để được hỗ trợ chuyên nghiệp.
