Máy biến áp kiểu hở là gì? Cấu tạo, ưu và nhược điểm

Trong số các loại máy biến áp, máy biến áp kiểu hở là một dạng đặc biệt với nhiều ứng dụng quan trọng trong công nghiệp và dân dụng. Bài viết này của Sài Gòn Sinco sẽ giúp bạn hiểu rõ về máy biến áp kiểu hở, cấu tạo, nguyên lý hoạt động cũng như ưu nhược điểm của chúng.

Máy biến áp kiểu hở là gì?

Máy biến áp kiểu hở là loại máy biến áp không có vỏ bọc kín hoàn toàn, trong đó các thành phần chính như lõi thép, cuộn dây và các đầu nối được bố trí hở, tiếp xúc trực tiếp với môi trường bên ngoài. Khác với máy biến áp kín được bọc trong vỏ kín và ngâm trong dầu cách điện, máy biến áp kiểu hở thường chỉ được bảo vệ bởi một khung đỡ hoặc vỏ bọc một phần.

Đặc điểm nhận dạng của máy biến áp kiểu hở:

• Các cuộn dây, lõi thép có thể nhìn thấy được từ bên ngoài.

• Không có vỏ bọc kín hoặc chỉ có vỏ bọc một phần.

• Làm mát trực tiếp bằng không khí tự nhiên.

• Các đầu nối điện và giắc cắm thường được bố trí hở.

Máy biến áp kiểu hở được phân thành nhiều loại khác nhau dựa trên công suất, điện áp và mục đích sử dụng. Chúng phổ biến trong các ứng dụng công suất nhỏ và trung bình, đặc biệt trong các môi trường không yêu cầu bảo vệ chống ẩm hoặc chống cháy cao.

Máy biến áp kiểu hở là gì

Cấu tạo của máy biến áp kiểu hở

Máy biến áp kiểu hở có cấu tạo tương đối đơn giản nhưng vẫn đảm bảo các thành phần cơ bản của một máy biến áp. Dưới đây là chi tiết về cấu tạo của loại máy biến áp này:

Lõi thép

Lõi thép là thành phần trung tâm của máy biến áp kiểu hở, đóng vai trò dẫn từ và tạo mạch từ kín.

• Vật liệu: Thường được làm từ thép silicon (thép kỹ thuật điện) có hàm lượng silicon từ 0.5% đến 4.5%.

• Cấu trúc: Bao gồm các lá thép mỏng (0.23mm - 0.35mm) được xếp chồng lên nhau và cách điện với nhau bằng vecni hoặc oxit.

• Hình dạng: Phổ biến nhất là dạng lõi hình chữ E-I, lõi hình chữ C hoặc lõi hình khuyên (toroidal).

Lõi thép trong máy biến áp kiểu hở thường được thiết kế để tối ưu hóa việc tản nhiệt, với nhiều khe hở cho phép không khí lưu thông, giúp làm mát hiệu quả hơn.

Cuộn dây

Máy biến áp kiểu hở có hai loại cuộn dây chính:

Cuộn dây sơ cấp:

• Kết nối với nguồn điện đầu vào.

• Thường làm từ dây đồng hoặc nhôm có bọc cách điện.

• Số vòng dây phụ thuộc vào điện áp đầu vào và yêu cầu biến đổi.

Cuộn dây thứ cấp:

• Kết nối với tải tiêu thụ.

• Cũng làm từ dây đồng hoặc nhôm có bọc cách điện.

• Số vòng dây quyết định điện áp đầu ra theo tỷ số biến đổi.

Trong máy biến áp kiểu hở, các cuộn dây thường được quấn trực tiếp lên lõi thép hoặc trên các khung cách điện, không có bọc kín hoàn toàn bằng dầu như trong máy biến áp kín.

Hệ thống cách điện

Mặc dù là loại máy biến áp hở, nhưng hệ thống cách điện vẫn là thành phần quan trọng:

• Cách điện giữa các vòng dây: Thường là lớp sơn email trên dây đồng.

• Cách điện giữa các lớp dây: Sử dụng giấy cách điện, vật liệu composite hoặc các loại nhựa cách điện.

• Cách điện giữa cuộn dây và lõi thép: Sử dụng các tấm cách điện hoặc ống cách điện.

Trong một số máy biến áp kiểu hở công suất lớn hơn, có thể sử dụng các loại vật liệu cách điện đặc biệt có khả năng chịu nhiệt cao như loại H hoặc F.

Khung đỡ và bảo vệ

Máy biến áp kiểu hở vẫn có các thành phần bảo vệ cơ học:

• Khung đỡ: Thường làm bằng thép để đỡ lõi thép và cuộn dây.

• Tấm bảo vệ một phần: Có thể có hoặc không, che chắn một phần để bảo vệ người sử dụng.

• Đế lắp đặt: Giúp cố định máy biến áp vào vị trí sử dụng.

Đầu nối và phụ kiện

• Đầu nối đầu vào/đầu ra: Thường là các đầu cực hở hoặc bán hở.

• Đầu chọn điện áp (tap): Một số máy biến áp kiểu hở có các đầu chọn điện áp để điều chỉnh điện áp đầu ra.

• Dụng cụ gá lắp: Giúp cố định máy biến áp vào vị trí sử dụng.

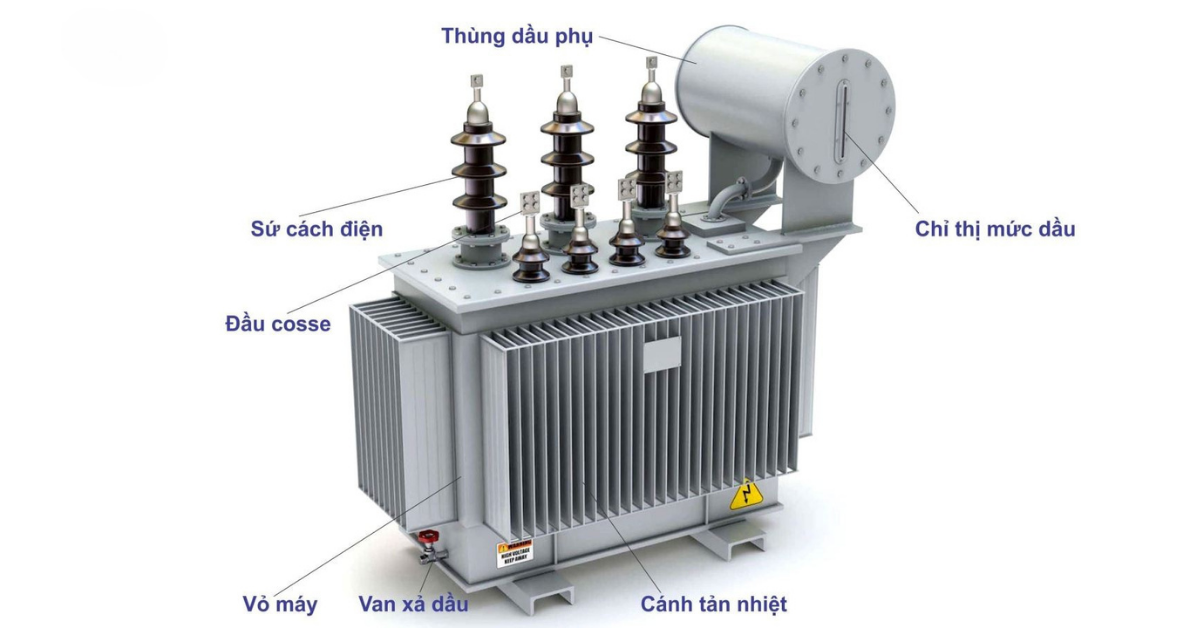

Cấu tạo của máy biến áp kiểu hở

Nguyên lý hoạt động của máy biến áp kiểu hở

Nguyên lý biến đổi điện áp của máy biến áp kiểu hở hoàn toàn giống với các loại máy biến áp khác, đó là dựa trên hiện tượng cảm ứng điện từ. Dòng điện xoay chiều đi vào cuộn sơ cấp tạo ra từ thông biến thiên trong lõi thép, từ thông này cảm ứng suất điện động lên cuộn thứ cấp, tạo ra điện áp đầu ra tỷ lệ với tỷ số vòng dây.

Điểm khác biệt trong hoạt động nằm ở cơ chế tản nhiệt. Nhiệt lượng sinh ra do tổn hao đồng trong dây quấn và tổn hao sắt từ trong lõi thép sẽ được truyền trực tiếp ra bề mặt dây quấn và lõi thép. Sau đó, không khí xung quanh tiếp xúc với các bề mặt nóng này, nhận nhiệt và di chuyển lên trên (đối lưu tự nhiên), tạo chỗ cho không khí mát hơn đi vào thay thế từ phía dưới. Quá trình này diễn ra liên tục, giúp duy trì nhiệt độ hoạt động của máy trong giới hạn cho phép. Nếu máy được trang bị quạt (làm mát cưỡng bức AF), luồng không khí sẽ được tăng cường, giúp tản nhiệt nhanh và hiệu quả hơn, cho phép máy hoạt động ở công suất cao hơn hoặc trong môi trường nhiệt độ cao hơn.

Nguyên lý hoạt động của máy biến áp kiểu hở

Ưu điểm và nhược điểm của máy biến áp kiểu hở

Máy biến áp kiểu hở (thường là máy biến áp khô) mang lại nhiều lợi ích nhưng cũng có những hạn chế so với máy biến áp dầu:

Ưu điểm của máy biến áp kiểu hở

• An toàn cháy nổ cao: Đây là ưu điểm vượt trội nhất. Do không sử dụng dầu cách điện dễ cháy, nguy cơ hỏa hoạn được giảm thiểu tối đa, rất phù hợp cho những nơi có yêu cầu PCCC nghiêm ngặt.

• Thân thiện môi trường: Không có nguy cơ rò rỉ dầu gây ô nhiễm đất và nước.

• Ít bảo trì hơn: Không cần kiểm tra mức dầu, chất lượng dầu, lọc dầu hay xử lý dầu thải. Công tác bảo trì chủ yếu là vệ sinh, kiểm tra các mối nối và hệ thống làm mát (quạt nếu có).

• Lắp đặt linh hoạt: Có thể lắp đặt trong nhà, gần trung tâm phụ tải, trong các tầng hầm, tòa nhà cao tầng, khu dân cư mà không cần các biện pháp phòng chống cháy nổ phức tạp như máy biến áp dầu.

• Kích thước có thể nhỏ gọn hơn (ở một số dải công suất): Đặc biệt là loại đúc epoxy.

Nhược điểm của máy biến áp kiểu hở

• Giá thành ban đầu thường cao hơn: Chi phí sản xuất vật liệu cách điện rắn và công nghệ chế tạo thường cao hơn so với máy biến áp dầu cùng công suất.

• Khả năng chịu quá tải tức thời kém hơn: Dầu có khả năng hấp thụ nhiệt lượng lớn trong thời gian ngắn tốt hơn không khí, nên máy biến áp dầu thường chịu quá tải đột xuất tốt hơn.

• Dễ bị ảnh hưởng bởi môi trường: Bụi bẩn, độ ẩm cao, hóa chất ăn mòn có thể ảnh hưởng đến bề mặt cách điện và hiệu quả làm mát nếu vỏ bảo vệ không đủ kín hoặc môi trường lắp đặt khắc nghiệt.

• Giới hạn về điện áp và công suất: Mặc dù công nghệ ngày càng phát triển, máy biến áp khô kiểu hở thường được sử dụng phổ biến ở cấp điện áp trung áp và công suất không quá lớn so với các máy biến áp dầu siêu cao áp, công suất cực lớn.

• Độ ồn có thể cao hơn: Thiếu lớp dầu và thùng kín để giảm âm nên độ ồn khi hoạt động có thể lớn hơn.

Ưu điểm và nhược điểm của máy biến áp kiểu hở

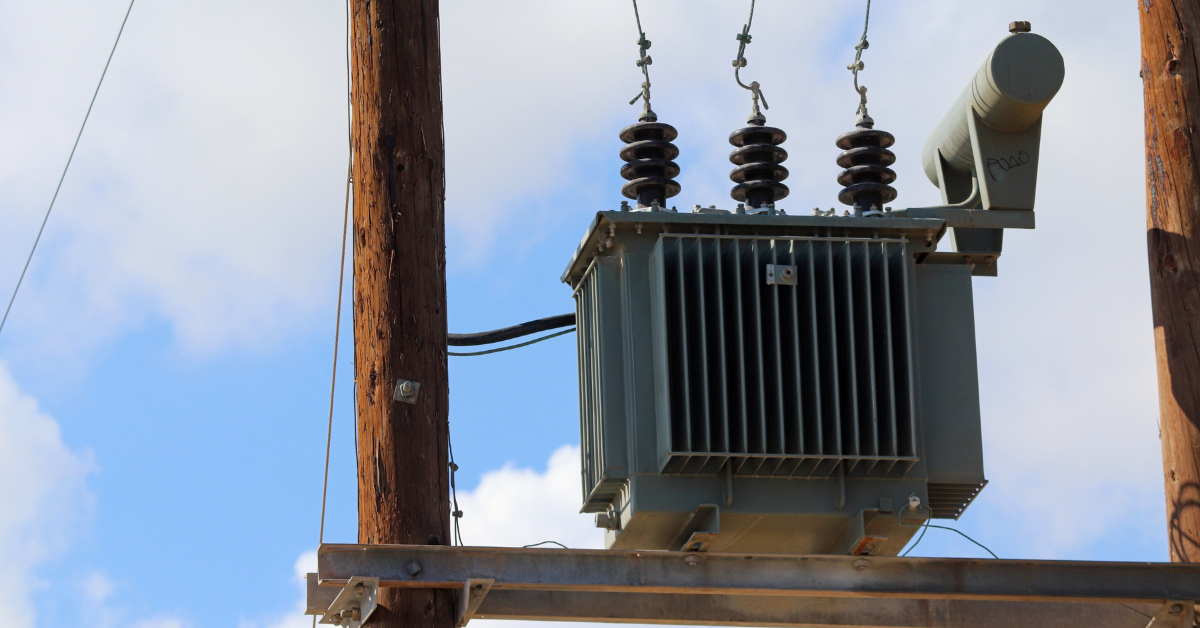

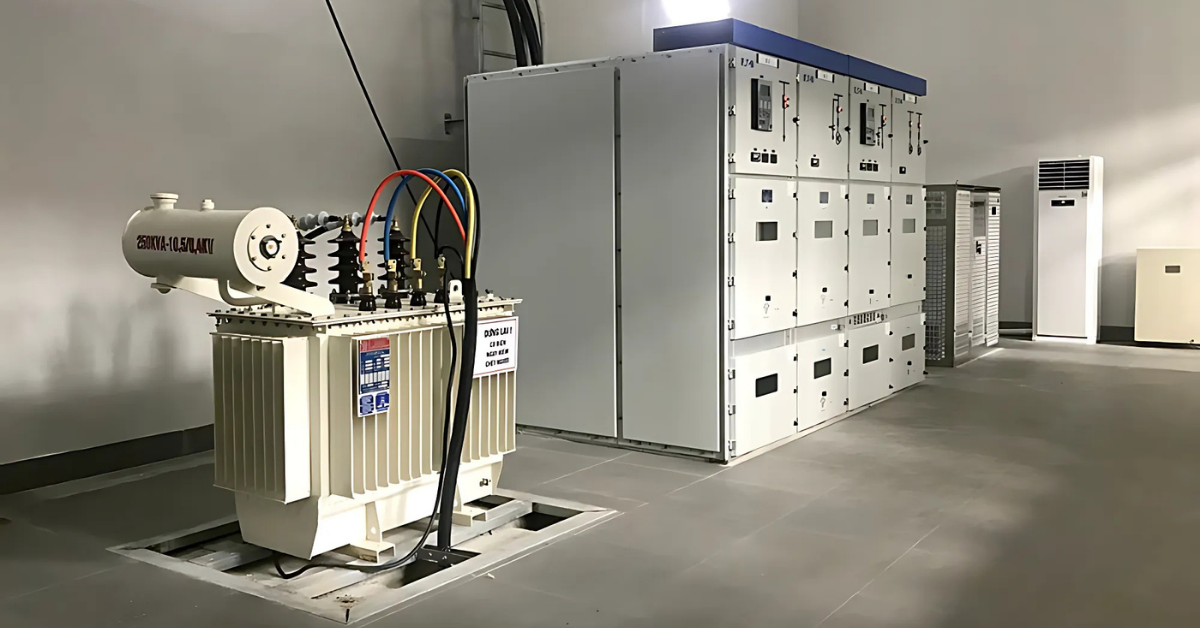

Ứng dụng của máy biến áp kiểu hở trong thực tế

Nhờ những ưu điểm vượt trội về an toàn và môi trường, máy biến áp kiểu hở được ưu tiên sử dụng trong nhiều khu vực và ứng dụng cụ thể:

• Tòa nhà cao tầng, chung cư, văn phòng: Nơi có mật độ người đông, yêu cầu an toàn cháy nổ cao.

• Trung tâm thương mại, siêu thị: Khu vực công cộng, cần đảm bảo an toàn tối đa.

• Bệnh viện, trường học: Môi trường yêu cầu độ tin cậy và an toàn cao.

• Sân bay, nhà ga, tàu điện ngầm: Hạ tầng giao thông quan trọng, thường lắp đặt trong nhà hoặc tầng hầm.

• Nhà máy công nghiệp: Đặc biệt là các ngành công nghiệp hóa chất, dệt may, thực phẩm... nơi có nguy cơ cháy nổ hoặc yêu cầu vệ sinh cao.

• Giàn khoan ngoài khơi, tàu thủy: Môi trường đặc thù, yêu cầu thiết bị chống cháy và chịu ăn mòn.

• Trạm biến áp trong nhà, trạm Kiosk: Tối ưu không gian và đảm bảo an toàn.

• Các dự án năng lượng tái tạo (điện mặt trời, điện gió): Thường lắp đặt gần khu dân cư hoặc trong các container đòi hỏi an toàn.

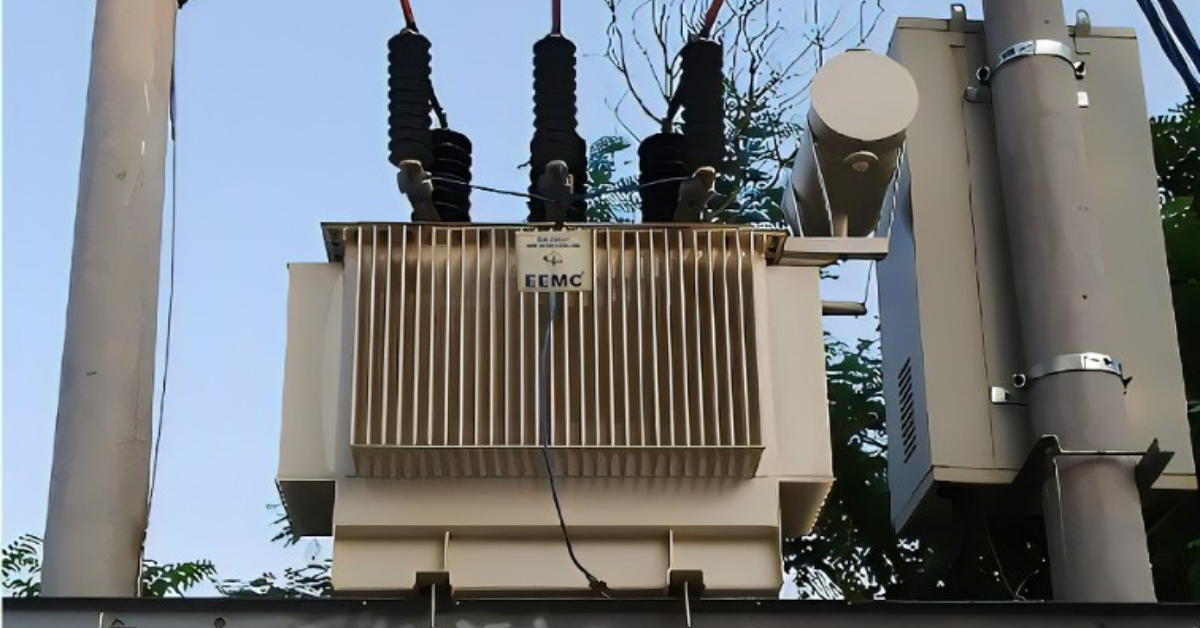

Ứng dụng của máy biến áp kiểu hở trong thực tế

Tóm lại, máy biến áp kiểu hở với đặc trưng làm mát bằng không khí và sử dụng cách điện rắn là giải pháp an toàn, thân thiện môi trường và ít cần bảo trì, phù hợp cho nhiều ứng dụng đòi hỏi cao về phòng chống cháy nổ và lắp đặt trong nhà. Việc lựa chọn loại máy biến áp này cần cân nhắc kỹ lưỡng giữa ưu điểm và chi phí đầu tư ban đầu. Hy vọng Sài Gòn Sinco đã cung cấp cho bạn những thông tin hữu ích!
