Máy biến áp kiểu kín là gì? Cấu tạo, ưu và nhược điểm

Máy biến áp kiểu kín là thiết bị điện có thiết kế đặc biệt với vỏ bọc hoàn toàn kín để bảo vệ các bộ phận bên trong. Bài viết này của Sài Gòn Sinco sẽ phân tích chi tiết về cấu tạo, nguyên lý hoạt động, ưu nhược điểm đặc trưng và các ứng dụng thực tế của loại máy biến áp này trong hệ thống điện hiện đại.

Máy biến áp kiểu kín là gì?

Máy biến áp kiểu kín là loại máy biến áp có toàn bộ các bộ phận chính (lõi thép, cuộn dây) được đặt trong một vỏ kín và ngâm trong dầu cách điện hoặc chất làm mát khác. Thiết kế kín này giúp bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, ẩm ướt, và các yếu tố khác có thể gây hại cho hoạt động của máy.

Khác với máy biến áp kiểu hở, máy biến áp kiểu kín có khả năng cách điện và làm mát tốt hơn, đồng thời cũng có độ an toàn cao hơn khi vận hành. Máy biến áp kiểu kín thường được sử dụng trong các môi trường khắc nghiệt hoặc cần độ bền và độ tin cậy cao.

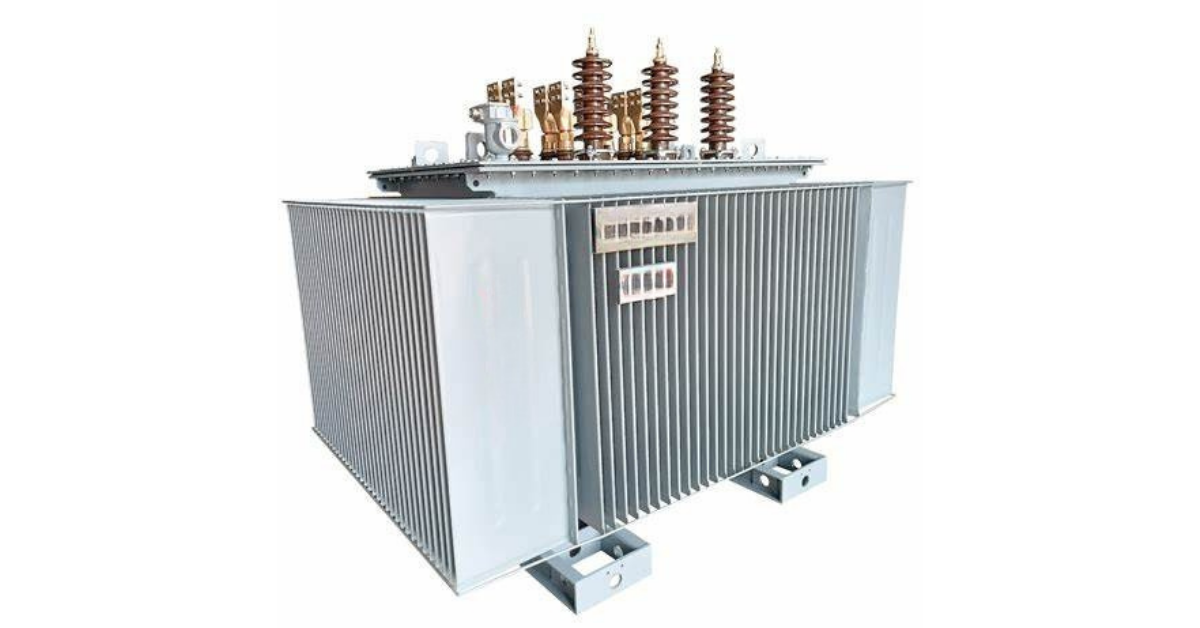

Máy biến áp kiểu kín là gì

Cấu tạo của máy biến áp kiểu kín

Máy biến áp kiểu kín có cấu tạo gồm các bộ phận chính sau:

• Vỏ bọc kín hoàn toàn: Thường được làm từ thép hoặc hợp kim đặc biệt, có khả năng chịu áp lực cao và không cho phép không khí hoặc hơi ẩm xâm nhập.

• Lõi thép: Được làm từ thép silicon có độ từ thẩm cao, giảm thiểu tổn thất sắt từ và dòng điện xoáy.

• Cuộn dây sơ cấp và thứ cấp: Thường được làm bằng đồng hoặc nhôm, được bọc cách điện để ngăn ngừa hiện tượng chập mạch.

• Dầu biến áp: Là chất lỏng cách điện đặc biệt, có khả năng tản nhiệt tốt, cách điện cao và ổn định hóa học.

• Hệ thống làm mát: Có thể là bộ tản nhiệt gắn với vỏ máy hoặc hệ thống quạt làm mát cưỡng bức.

• Bộ phận giãn nở nội bộ: Thay vì bình giãn nở bên ngoài, máy biến áp kiểu kín sử dụng túi khí đàn hồi hoặc các khoang giãn nở bên trong vỏ máy để đáp ứng sự thay đổi thể tích dầu khi nhiệt độ thay đổi.

• Các cơ cấu bảo vệ: Như van an toàn, rơle áp suất, cảm biến nhiệt độ, đồng hồ đo áp suất và các thiết bị giám sát khác.

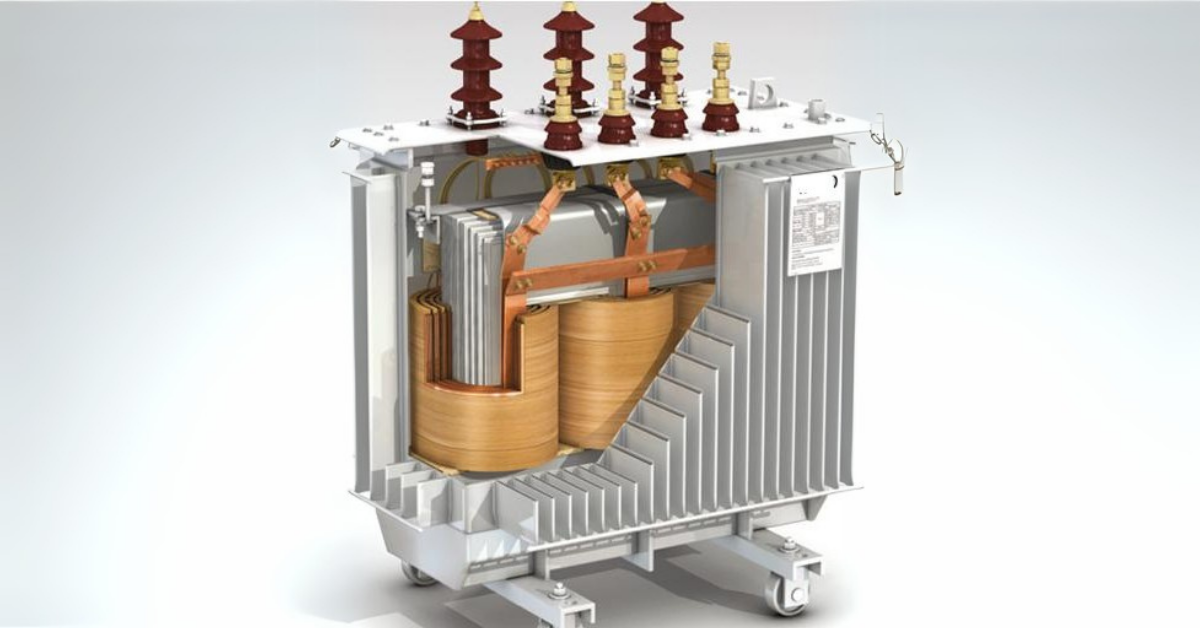

Cấu tạo của máy biến áp kiểu kín

Nguyên lý hoạt động của máy biến áp kiểu kín

Máy biến áp kiểu kín hoạt động dựa trên nguyên lý cảm ứng điện từ, tương tự như các loại máy biến áp thông thường:

• Biến đổi điện áp: Khi cuộn dây sơ cấp được cấp điện xoay chiều, nó tạo ra từ trường biến thiên trong lõi thép.

• Cảm ứng điện từ: Từ trường biến thiên này cảm ứng ra điện áp ở cuộn dây thứ cấp theo tỉ lệ số vòng dây giữa cuộn sơ cấp và thứ cấp.

• Quá trình làm mát: Nhiệt lượng sinh ra trong quá trình hoạt động được dầu cách điện hấp thụ và truyền ra vỏ máy, sau đó tỏa ra môi trường bên ngoài thông qua các bộ tản nhiệt hoặc hệ thống làm mát.

• Cơ chế giãn nở: Khi nhiệt độ tăng, dầu biến áp giãn nở và tạo áp lực lên túi khí hoặc khoang giãn nở bên trong. Khi nhiệt độ giảm, dầu co lại và túi khí giãn ra để duy trì áp suất ổn định trong máy.

Điểm đặc biệt của máy biến áp kiểu kín là toàn bộ quá trình này diễn ra trong một hệ thống kín, không có sự tiếp xúc với không khí bên ngoài, giúp duy trì chất lượng dầu cách điện và kéo dài tuổi thọ của máy.

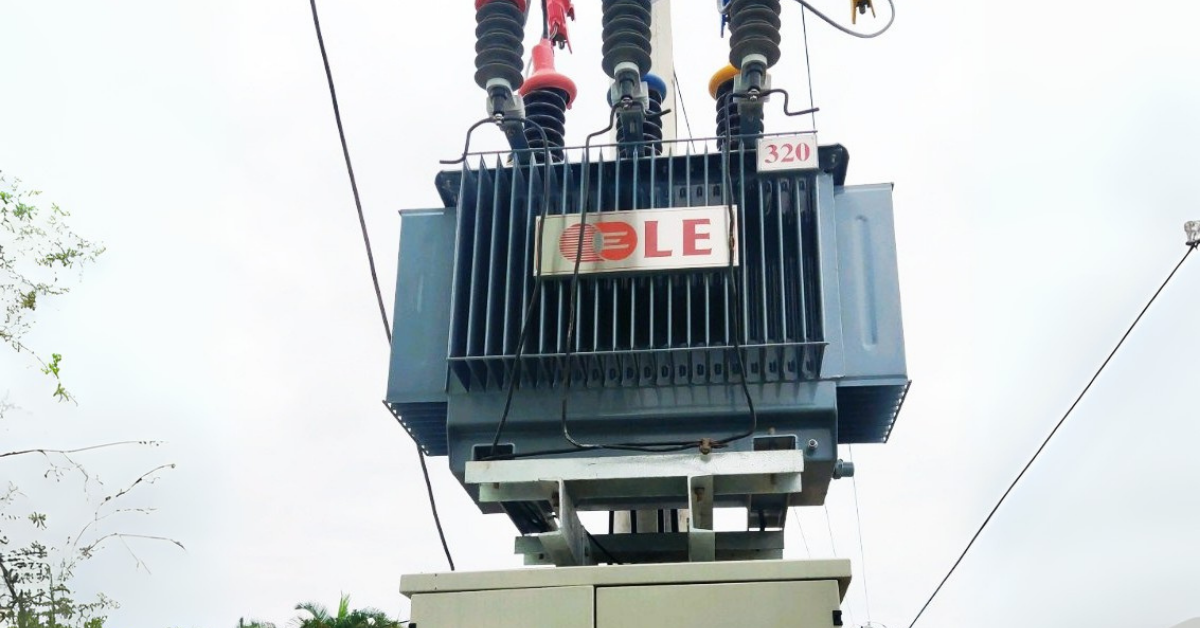

Nguyên lý hoạt động của máy biến áp kiểu kín

Ưu và nhược điểm của máy biến áp kiểu kín

Máy biến áp kiểu kín mang lại nhiều lợi ích nhưng cũng có những giới hạn nhất định:

Ưu điểm của máy biến áp kiểu kín

• Giảm thiểu tối đa công tác bảo trì: Đây là ưu điểm lớn nhất. Do dầu không tiếp xúc với không khí, không bị nhiễm ẩm hay oxy hóa, nên không cần (hoặc rất ít cần) các công việc như kiểm tra chất lượng dầu, lọc dầu, châm thêm dầu hay thay dầu định kỳ như máy biến áp kiểu hở.

• Tăng tuổi thọ dầu và máy biến áp: Chất lượng dầu được duy trì tốt giúp bảo vệ cách điện của dây quấn tốt hơn, kéo dài tuổi thọ chung của máy.

• Độ tin cậy vận hành cao: Ít rủi ro sự cố liên quan đến suy giảm chất lượng dầu cách điện.

• Thiết kế gọn gàng hơn (trong một số trường hợp): Việc loại bỏ bình dầu phụ và các đường ống liên quan có thể giúp máy gọn hơn về chiều cao.

• An toàn môi trường hơn: Giảm nguy cơ rò rỉ dầu ra môi trường so với các thiết kế có nhiều khớp nối và bình dầu phụ bên ngoài.

Nhược điểm của máy biến áp kiểu kín

• Giới hạn về công suất và điện áp: Việc xử lý sự giãn nở lớn của dầu trong các máy biến áp công suất rất lớn (hàng chục, hàng trăm MVA) và điện áp siêu cao chỉ bằng cánh tản nhiệt đàn hồi trở nên khó khăn và kém hiệu quả. Do đó, máy biến áp kiểu kín thường được sử dụng phổ biến ở cấp công suất vừa và nhỏ (thường đến vài MVA) và cấp điện áp trung áp.

• Khó khăn hơn trong việc kiểm tra và xử lý sự cố dầu: Do thiết kế kín, việc lấy mẫu dầu để kiểm tra đột xuất (nếu cần) hoặc châm thêm dầu (trong trường hợp rò rỉ rất nhỏ) sẽ phức tạp hơn. Các sửa chữa lớn liên quan đến việc rút dầu ra và nạp lại cần thiết bị chuyên dụng để đảm bảo độ kín và chân không.

• Chi phí ban đầu có thể cao hơn một chút: Đôi khi chi phí chế tạo thùng máy và cánh tản nhiệt đủ độ bền và đàn hồi để chịu áp suất thay đổi có thể cao hơn so với thiết kế kiểu hở truyền thống.

• Nhạy cảm hơn với rò rỉ: Bất kỳ sự rò rỉ nào, dù nhỏ, cũng sẽ phá vỡ tính kín của hệ thống, làm mất đi ưu điểm chính và có thể đưa không khí ẩm vào trong.

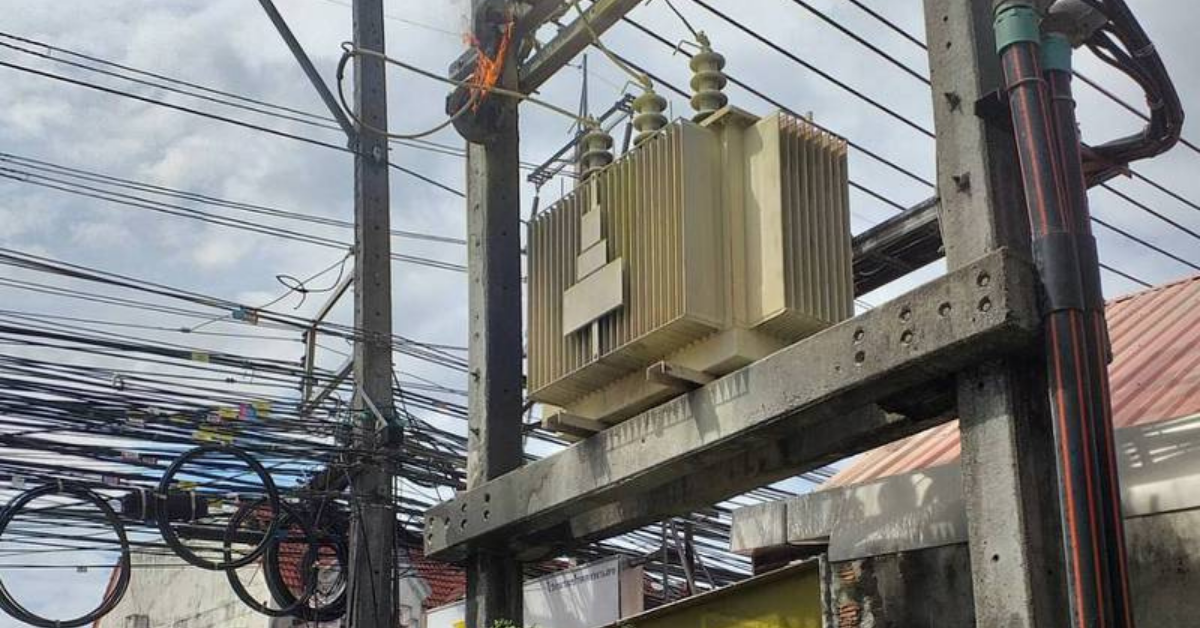

Ưu và nhược điểm của máy biến áp kiểu kín

Ứng dụng thực tế của máy biến áp kiểu kín

Nhờ ưu điểm nổi bật là yêu cầu bảo trì thấp và độ tin cậy cao, máy biến áp kiểu kín được ứng dụng rất rộng rãi, đặc biệt là trong các hệ thống phân phối điện:

• Trạm biến áp phân phối: Cung cấp điện cho các khu dân cư, tòa nhà thương mại, nhà máy nhỏ. Đây là ứng dụng phổ biến nhất do lợi ích về giảm chi phí vận hành và bảo dưỡng.

• Khu công nghiệp: Sử dụng trong các trạm biến áp cung cấp điện cho các phân xưởng, dây chuyền sản xuất đòi hỏi độ tin cậy cao.

• Các dự án năng lượng tái tạo: Trong các trang trại điện gió, điện mặt trời quy mô vừa và nhỏ, đặc biệt là ở những vị trí lắp đặt khó tiếp cận hoặc có điều kiện môi trường khắc nghiệt.

• Các trạm biến áp trong nhà hoặc không gian hạn chế: Nơi yêu cầu thiết kế gọn gàng và giảm thiểu nguy cơ rò rỉ dầu.

• Các ứng dụng yêu cầu bảo trì thấp: Như các trạm biến áp không người trực, trạm bơm nước từ xa...

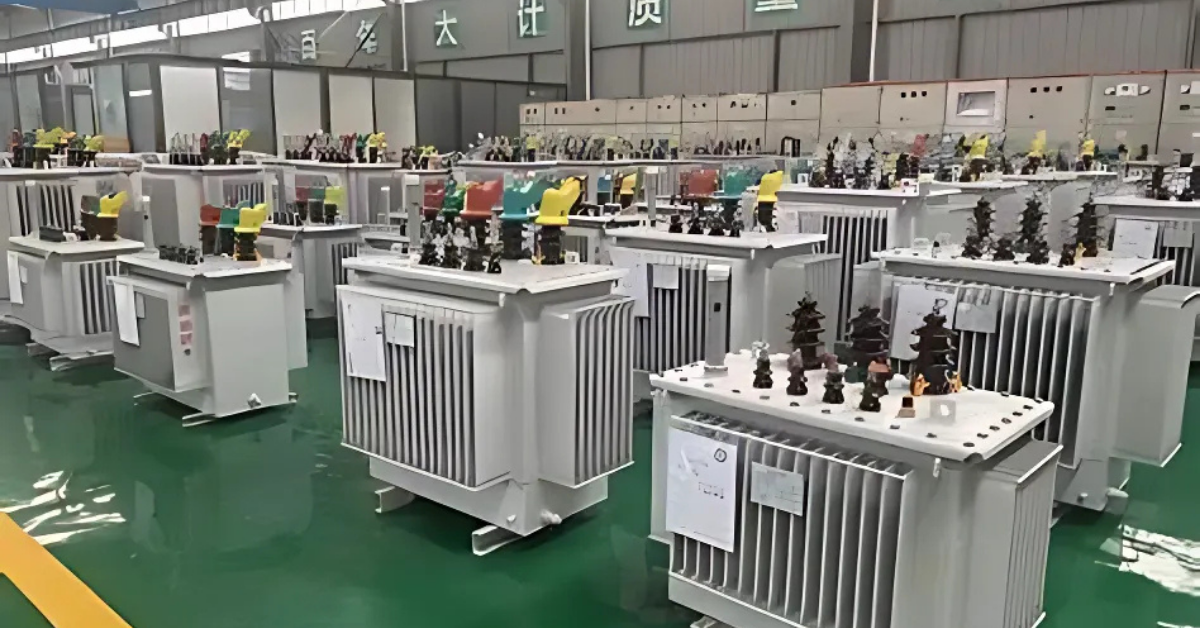

Ứng dụng thực tế của máy biến áp kiểu kín

Tóm lại, máy biến áp kiểu kín là một giải pháp hiệu quả, đáng tin cậy và tiết kiệm chi phí vận hành trong dài hạn cho nhiều ứng dụng, đặc biệt là trong lưới điện phân phối. Việc lựa chọn giữa máy biến áp kiểu kín và kiểu hở phụ thuộc vào yêu cầu cụ thể về công suất, điện áp, điều kiện vận hành và chiến lược bảo trì. Hy vọng Sài Gòn Sinco đã cung cấp cho bạn những thông tin hữu ích!
