Máy biến áp kiểu kín là gì? Cấu tạo, ưu nhược và ứng dụng

Máy biến áp kiểu kín là loại máy biến áp ngâm dầu được thiết kế với vỏ bọc kín hoàn toàn, trong đó dầu cách điện được cách ly tuyệt đối với không khí bên ngoài, khác biệt so với máy kiểu hở có bình dầu phụ. Trong bài viết này, Saigon Sinco sẽ đi sâu phân tích cấu tạo, nguyên lý làm việc đặc biệt của loại máy này (như cơ chế giãn nở nhiệt), từ đó chỉ ra những ưu điểm vượt trội về khả năng chống ẩm, chống oxy hóa và giảm thiểu bảo trì, giúp bạn đưa ra lựa chọn tối ưu cho hệ thống điện của mình.

Máy biến áp kiểu kín là gì?

Máy biến áp kiểu kín là một loại máy biến áp ngâm dầu được thiết kế với thùng dầu hoàn toàn kín, không có bình dầu phụ (bình dầu giãn nở) và không có lỗ thông hơi. Đây là điểm khác biệt cốt lõi so với máy biến áp kiểu hở truyền thống. Thiết kế kín này nhằm mục đích ngăn chặn dầu cách điện tiếp xúc với không khí bên ngoài, từ đó loại bỏ hoàn toàn quá trình oxy hóa và hấp thụ độ ẩm.

Nhờ vậy, chất lượng dầu cách điện được bảo toàn gần như tuyệt đối, giúp kéo dài tuổi thọ của máy biến áp và giảm đáng kể nhu cầu bảo trì định kỳ. Loại máy này thường sử dụng các cánh tản nhiệt có khả năng đàn hồi hoặc một lớp đệm khí Nitrogen bên trong để bù trừ cho sự giãn nở thể tích của dầu khi nhiệt độ thay đổi trong quá trình vận hành.

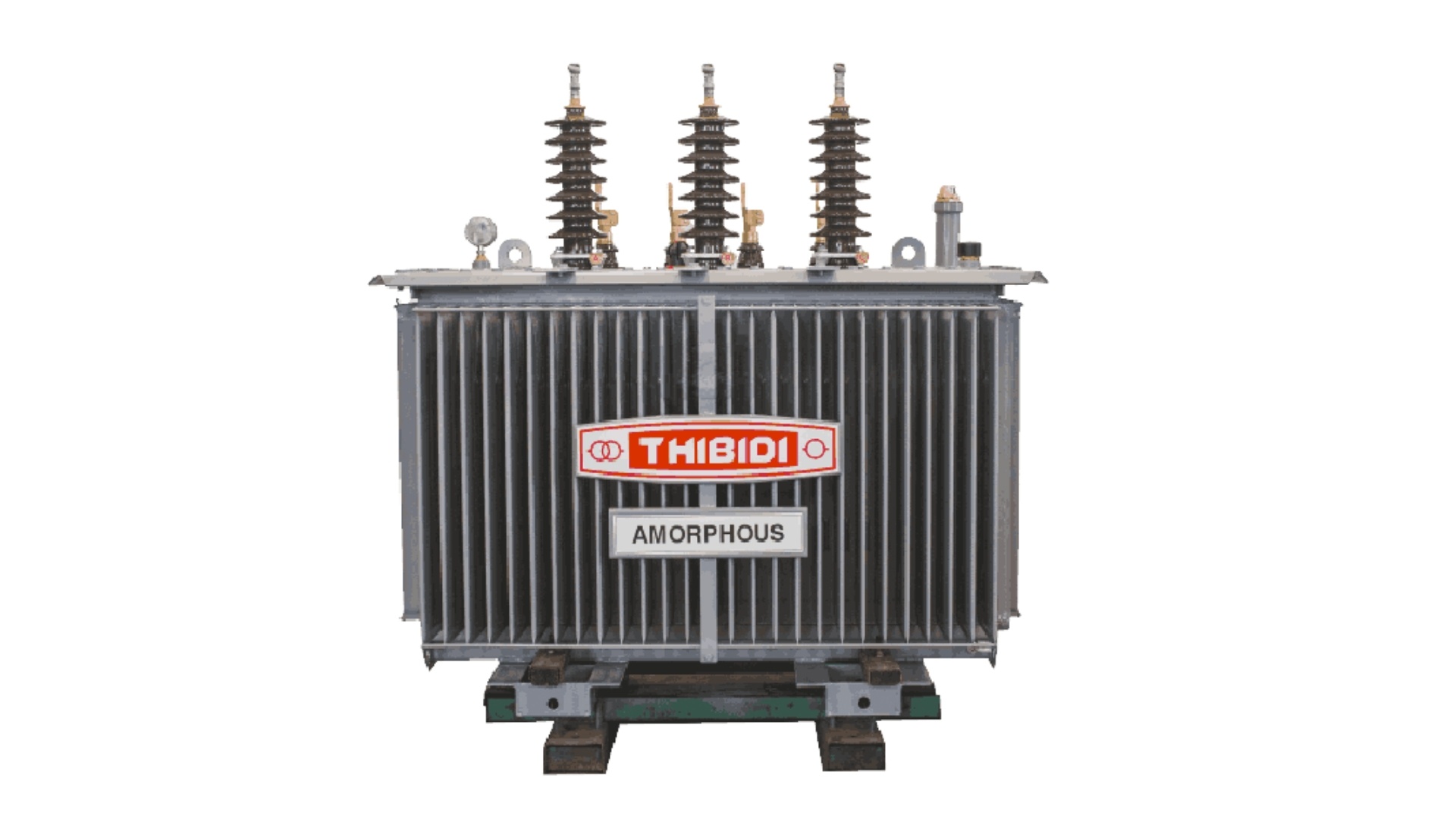

Máy biến áp kiểu kín

Cấu tạo và nguyên lý hoạt động

Máy biến áp kiểu kín có cấu tạo cơ bản tương tự máy biến áp dầu thông thường, bao gồm lõi thép, cuộn dây và dầu cách điện. Tuy nhiên, điểm đặc biệt nằm ở thiết kế thùng máy và hệ thống làm mát/giãn nở.

• Cấu tạo đặc biệt: Thay vì bình dầu phụ, máy sử dụng thùng kín với các cánh tản nhiệt có khả năng giãn nở (dạng sóng) hoặc một lớp đệm khí Nitrogen. Khi nhiệt độ dầu tăng, thể tích dầu giãn nở sẽ được hấp thụ bởi sự giãn nở của các cánh tản nhiệt hoặc bị nén bởi lớp đệm khí Nitrogen. Bên ngoài, máy thường trang bị đồng hồ đo áp suất, cảm biến nhiệt độ và van an toàn để giám sát và bảo vệ máy khi áp suất vượt ngưỡng.

• Nguyên lý hoạt động: Máy hoạt động dựa trên nguyên lý cảm ứng điện từ để biến đổi điện áp. Trong quá trình này, nhiệt sinh ra được dầu hấp thụ và truyền ra các cánh tản nhiệt để giải phóng nhiệt ra môi trường. Do dầu được cách ly khỏi không khí, quá trình lão hóa của dầu diễn ra rất chậm. Nguyên lý làm mát bằng cánh tản nhiệt tự giãn nở là mấu chốt giúp máy không cần bảo trì dầu thường xuyên như các loại máy biến áp truyền thống.

Ưu và nhược điểm của máy biến áp kiểu kín

Máy biến áp kiểu kín mang lại lợi thế lớn về giảm chi phí bảo trì và tăng tuổi thọ nhờ thiết kế chống oxy hóa tuyệt đối. Tuy nhiên, đổi lại, người dùng phải chấp nhận một số hạn chế về khó khăn trong việc kiểm tra mẫu dầu định kỳ và giới hạn về công suất đối với các dự án lớn.

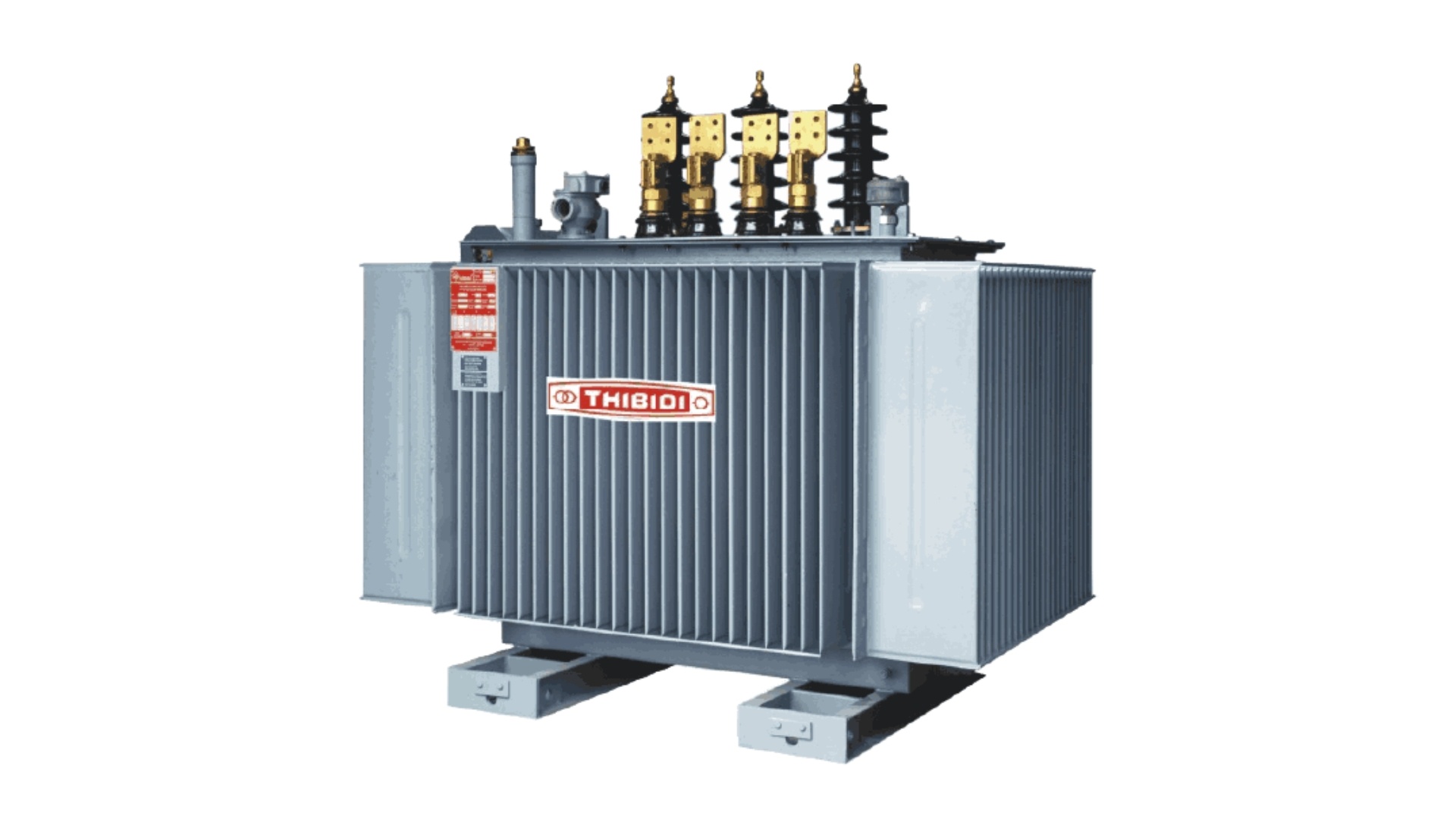

Ưu và nhược điểm của máy biến áp kiểu kín

Ưu điểm

Ưu điểm nổi bật nhất của loại máy này là khả năng tự bảo vệ và ít cần bảo trì. Do thùng máy được thiết kế kín hoàn toàn, dầu cách điện không tiếp xúc với không khí. Điều này loại bỏ các nguyên nhân gây hư hỏng dầu phổ biến như oxy hóa và hấp thụ hơi ẩm, giữ cho chất lượng cách điện duy trì ở mức cao trong suốt thời gian dài.

Nhờ đó, máy biến áp kiểu kín có tuổi thọ cao hơn so với máy biến áp kiểu hở và giảm đáng kể chi phí, tần suất bảo trì dầu định kỳ. Thêm vào đó, thiết kế kín còn giúp máy an toàn hơn khi lắp đặt ở những khu vực có môi trường khắc nghiệt như ven biển, khu vực nhiều bụi bẩn hoặc ẩm ướt, vì nó được cách ly tốt hơn khỏi các yếu tố gây ăn mòn.

Cuối cùng, do không có bình dầu phụ cồng kềnh, máy biến áp kiểu kín thường có kích thước tổng thể gọn gàng hơn, tiết kiệm không gian lắp đặt.

Nhược điểm

Mặc dù có nhiều ưu điểm, máy biến áp kiểu kín vẫn tồn tại một số nhược điểm kỹ thuật cần lưu ý. Điểm hạn chế đầu tiên là khó khăn trong việc kiểm tra dầu và lấy mẫu. Do thùng được niêm phong kín, việc lấy mẫu dầu để kiểm tra chất lượng định kỳ trở nên phức tạp hơn, thường yêu cầu máy phải ngắt điện và sử dụng quy trình chuyên biệt. Điều này khiến việc theo dõi tình trạng sức khỏe của máy thông qua phân tích dầu bị giới hạn.

Thứ hai, máy kiểu kín thường có giới hạn về công suất. Các máy công suất quá lớn thường vẫn phải sử dụng thiết kế kiểu hở để đảm bảo hệ thống giãn nở và làm mát hiệu quả hơn. Hơn nữa, nếu áp suất bên trong thùng máy tăng quá ngưỡng do lỗi kỹ thuật hoặc quá tải kéo dài, nguy cơ hư hỏng có thể nghiêm trọng hơn vì áp suất bị tích tụ. Tuy nhiên, nếu bạn đã hiểu rõ máy biến áp kiểu kín là gì và các yêu cầu vận hành, những nhược điểm này hoàn toàn có thể được quản lý thông qua giám sát áp suất và nhiệt độ nghiêm ngặt.

Hướng dẫn lựa chọn máy biến áp kiểu kín

Việc lựa chọn, lắp đặt và vận hành máy biến áp kiểu kín đòi hỏi sự cân nhắc kỹ lưỡng về thông số kỹ thuật, tuân thủ nghiêm ngặt các yêu cầu về thông gió và tiếp đất. Việc nắm vững những hướng dẫn này sẽ đảm bảo máy hoạt động hiệu quả, an toàn và đạt được tuổi thọ tối đa theo thiết kế.

Hướng dẫn lựa chọn máy biến áp kiểu kín

Những thông số kỹ thuật cần xem trước khi mua

Khi lựa chọn máy biến áp kiểu kín, việc xem xét thông số kỹ thuật là bước bắt buộc để đảm bảo máy phù hợp với hệ thống điện hiện có. Đầu tiên và quan trọng nhất là công suất định mức (kVA). Cần tính toán tổng công suất tiêu thụ tối đa của tải và chọn máy có công suất lớn hơn khoảng 10-20% để dự phòng. Tiếp theo là điện áp định mức (Ví dụ: 22/0.4 kV) và tổ đấu dây (Dyn11 hoặc Yzn11), phải khớp với tiêu chuẩn lưới điện nơi lắp đặt. Thứ ba là tổn hao không tải và tổn hao ngắn mạch.

Các chỉ số này càng thấp thì hiệu suất máy càng cao và tổn thất năng lượng càng giảm. Cuối cùng, cần kiểm tra cấp cách điện và cấp nhiệt độ để đảm bảo máy chịu được điều kiện môi trường lắp đặt (như khu vực ven biển hoặc nhiệt độ cao). Nắm rõ các thông số này là câu trả lời thiết thực nhất cho câu hỏi: Máy biến áp kiểu kín là gì và nó có phù hợp với nhu cầu của bạn hay không.

Yêu cầu lắp đặt đúng chuẩn

Lắp đặt máy biến áp kiểu kín đúng chuẩn kỹ thuật không chỉ đảm bảo an toàn mà còn tối ưu hóa hiệu suất làm mát. Yêu cầu đầu tiên là vị trí lắp đặt phải khô ráo, có nền móng vững chắc và đặc biệt là phải có thông gió tự nhiên hoặc cưỡng bức hiệu quả. Mặc dù là kiểu kín, máy vẫn tản nhiệt qua các cánh tản nhiệt, nên cần phải có khoảng cách thông thoáng xung quanh máy. Cụ thể, khoảng cách an toàn tối thiểu với tường và các vật cản khác cần tuân thủ theo tiêu chuẩn lắp đặt.

Thứ hai là hệ thống tiếp đất phải được thực hiện theo đúng quy phạm hiện hành, đảm bảo điện trở tiếp đất nằm trong giới hạn cho phép để bảo vệ an toàn cho cả thiết bị và người vận hành. Cuối cùng, khi đấu nối, cần đảm bảo các mối nối cáp điện ở cả phía cao áp và hạ áp phải sạch sẽ, siết chặt với mô-men xoắn quy định để tránh lỏng lẻo gây ra điểm nóng (hotspot) và tăng tổn hao điện năng.

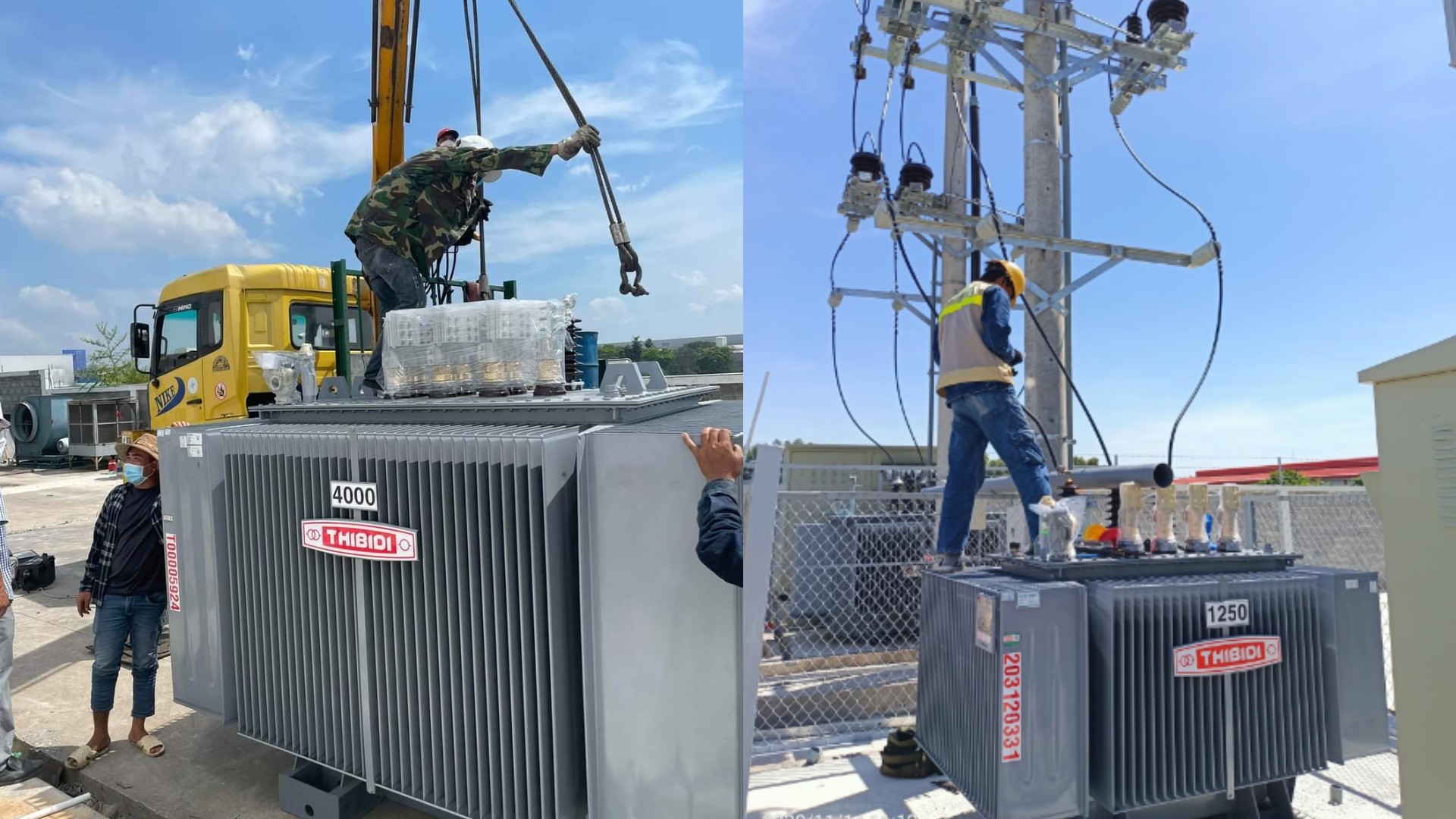

Yêu cầu lắp đặt đúng chuẩn

Bảo dưỡng định kỳ và cảnh báo rủi ro thường gặp

Mặc dù máy biến áp kiểu kín được quảng cáo là "ít bảo trì", việc giám sát định kỳ vẫn là bắt buộc. Công việc bảo dưỡng chủ yếu tập trung vào kiểm tra áp suất và nhiệt độ hiển thị trên đồng hồ. Sự tăng áp suất hoặc nhiệt độ đột ngột là cảnh báo rủi ro lớn nhất, thường do quá tải hoặc lỗi hệ thống làm mát.

Rủi ro thường gặp bao gồm rò rỉ dầu tại các điểm hàn hoặc gioăng (mặc dù hiếm) và hư hỏng cảm biến nhiệt độ/áp suất, dẫn đến báo động sai hoặc không báo động khi có sự cố. Do khó lấy mẫu dầu để kiểm tra, cần đặc biệt chú trọng đến việc ghi chép các thông số vận hành hàng ngày để theo dõi xu hướng.

Khi phát hiện áp suất giảm hoặc tăng bất thường, cần liên hệ ngay với đơn vị chuyên môn để kiểm tra toàn diện, tránh sự cố nghiêm trọng có thể xảy ra.

Các ứng dụng sử dụng thực tế máy biến áp kiểu kín

Máy biến áp kiểu kín được ứng dụng rộng rãi nhờ khả năng hoạt động ổn định trong nhiều môi trường khác nhau, đặc biệt là những nơi yêu cầu độ tin cậy cao và hạn chế bảo trì. Ứng dụng phổ biến nhất là tại các trạm biến áp phân phối trong khu dân cư và thành phố. Với thiết kế gọn gàng và thẩm mỹ hơn máy kiểu hở, máy kiểu kín phù hợp lắp đặt tại các khu vực đô thị, nơi diện tích hạn chế và mỹ quan được chú trọng.

Máy cũng là lựa chọn hàng đầu cho các khu vực có môi trường khắc nghiệt, như khu công nghiệp ven biển hoặc các nhà máy hóa chất. Do dầu cách điện được bảo vệ kín hoàn toàn khỏi độ ẩm và không khí mặn, máy ít bị ăn mòn và oxy hóa hơn, đảm bảo tuổi thọ thiết bị.

Ngoài ra, máy biến áp kiểu kín còn được sử dụng trong các dự án đòi hỏi an toàn và sạch sẽ cao, như các tòa nhà thương mại, chung cư cao tầng hay trung tâm dữ liệu, nơi việc rò rỉ dầu hoặc bảo trì phức tạp cần được giảm thiểu. Tóm lại, việc hiểu rõ máy biến áp kiểu kín là gì và ưu điểm của nó giúp các kỹ sư lựa chọn thiết bị tối ưu cho các môi trường đòi hỏi sự bền bỉ và ổn định.

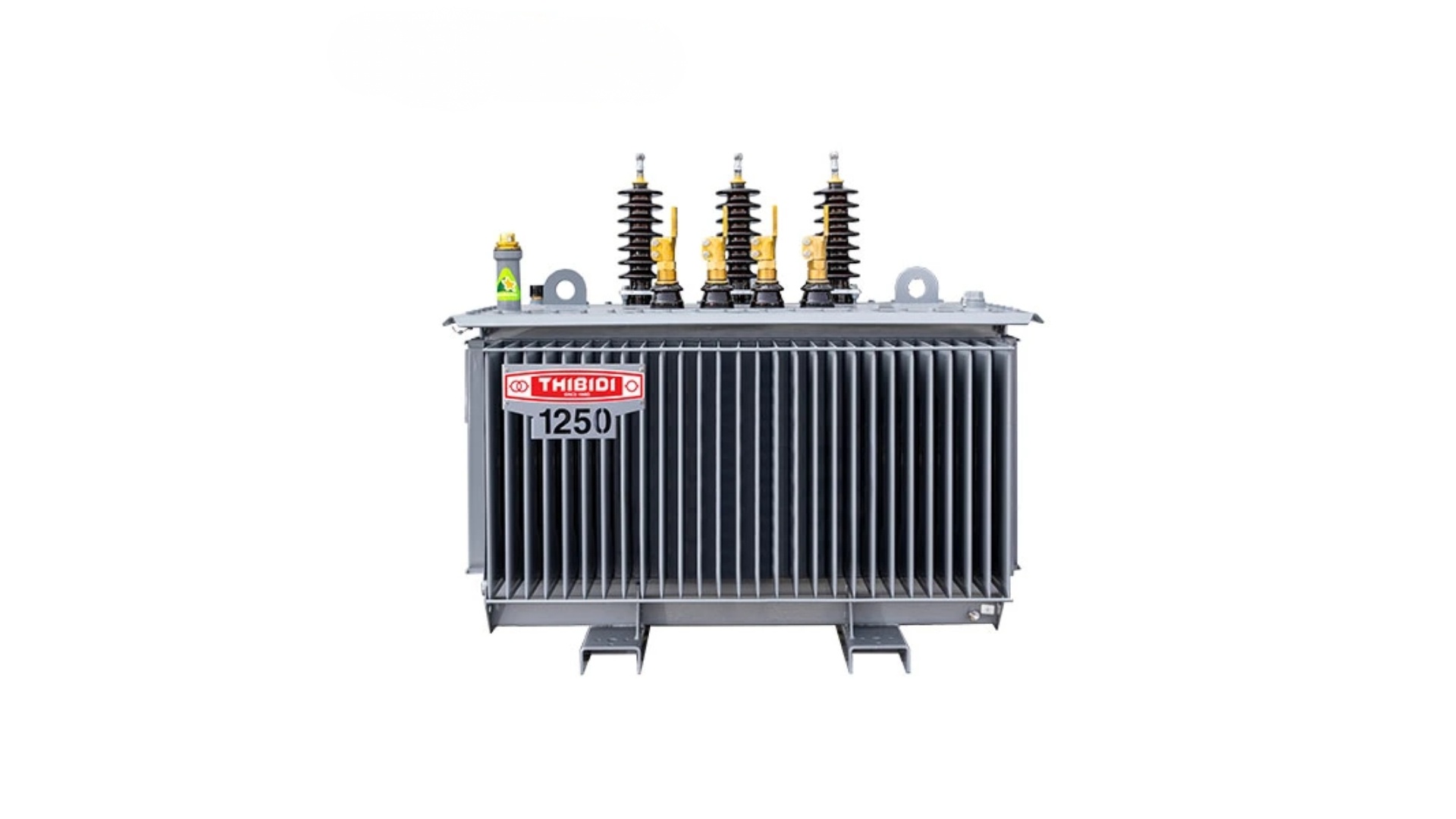

Các ứng dụng sử dụng thực tế máy biến áp kiểu kín

Những lưu ý khi sử dụng máy biến áp kiểu kín

Khi vận hành máy biến áp kiểu kín, người dùng cần tập trung vào việc giám sát các chỉ số quan trọng, vì việc can thiệp sửa chữa thường phức tạp hơn. Lưu ý quan trọng nhất là giám sát áp suất bên trong thùng dầu và nhiệt độ cuộn dây một cách thường xuyên.

Do dầu không có bình dầu phụ để thở, mọi sự thay đổi nhiệt độ đều kéo theo sự thay đổi áp suất bên trong. Áp suất tăng quá cao là dấu hiệu của lỗi quá tải hoặc lỗi thông gió, có thể dẫn đến kích hoạt van an toàn hoặc hư hỏng nghiêm trọng hơn.

Lưu ý thứ hai là không tự ý lấy mẫu dầu hoặc mở thùng máy. Việc này chỉ nên được thực hiện bởi các chuyên gia trong quy trình kiểm tra chuyên sâu, vì mở thùng sẽ làm dầu tiếp xúc với không khí và hơi ẩm, phá vỡ ưu điểm kín của máy.

Cần thường xuyên kiểm tra hệ thống tiếp đất và vỏ máy để đảm bảo không có rò rỉ dầu hay lỏng các mối nối cáp điện. Giữ khu vực xung quanh máy thông thoáng để tối ưu hóa quá trình làm mát tự nhiên qua các cánh tản nhiệt. Việc tuân thủ những lưu ý này sẽ giúp kéo dài đáng kể thời gian giữa các chu kỳ bảo dưỡng và bảo trì máy biến áp khô (nếu là kiểu khô) hoặc máy kiểu kín ngâm dầu.

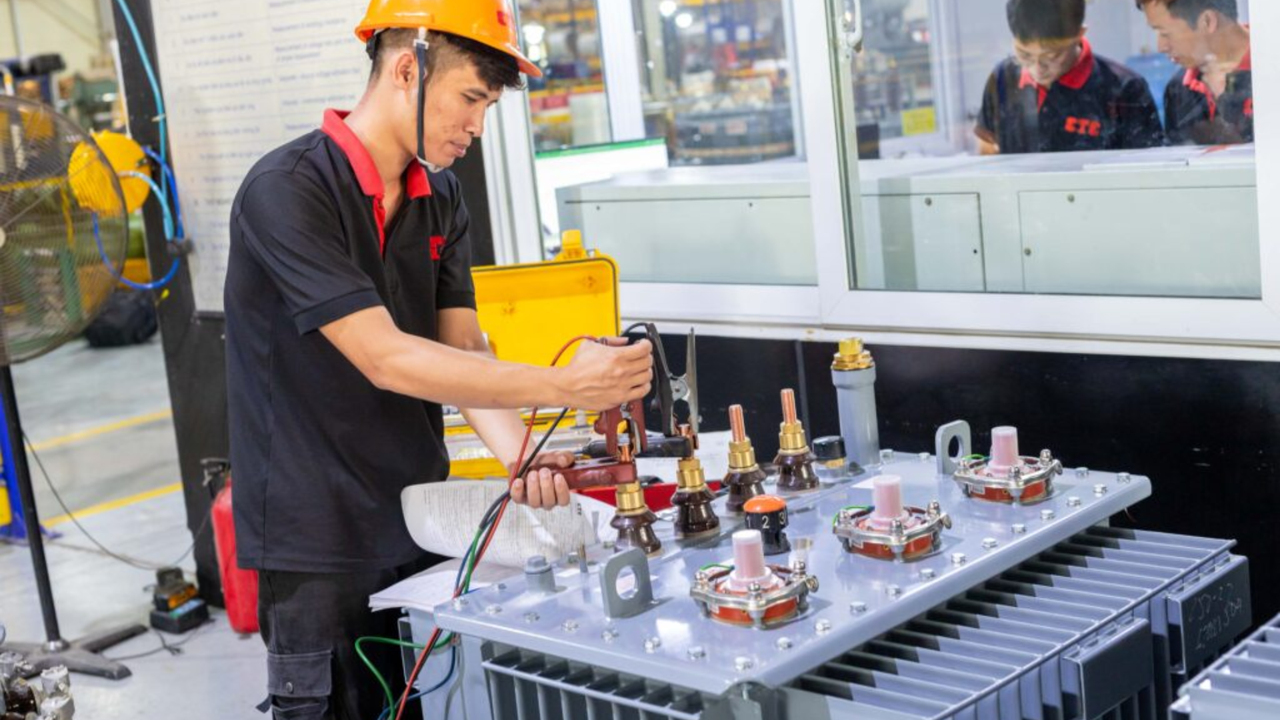

Những lưu ý khi sử dụng máy biến áp kiểu kín

Việc lựa chọn máy biến áp kiểu kín là quyết định thông minh nhằm đảm bảo độ tin cậy và hiệu quả lâu dài của hệ thống điện. Nếu bạn đã hiểu máy biến áp kiểu kín là gì và sẵn sàng tối ưu hóa thiết bị, hãy để Saigon Sinco hỗ trợ bạn. Liên hệ với đội ngũ chuyên gia của chúng tôi ngay hôm nay để nhận báo giá và giải pháp lắp đặt phù hợp nhất!
