Máy biến áp một pha có mấy loại dây quấn?

Máy biến áp một pha có mấy loại dây quấn? Bài viết này của Sài Gòn Sinco sẽ giúp bạn hiểu rõ về các loại dây quấn trong máy biến áp một pha, cũng như ứng dụng và lưu ý khi sử dụng chúng trong thực tế.

Máy biến áp một pha là gì?

Máy biến áp một pha là thiết bị điện tĩnh, hoạt động dựa trên nguyên lý cảm ứng điện từ, được thiết kế để truyền tải điện năng giữa hai hay nhiều mạch điện xoay chiều một pha với cùng tần số nhưng khác điện áp.

Cấu tạo cơ bản của một máy biến áp một pha bao gồm:

• Lõi thép: làm bằng thép silicon có tác dụng dẫn từ, tạo mạch từ kín.

• Dây quấn: thường làm bằng đồng hoặc nhôm, có nhiệm vụ truyền tải điện năng.

• Vỏ máy và hệ thống làm mát: bảo vệ và đảm bảo nhiệt độ hoạt động ổn định.

Nguyên lý hoạt động của máy biến áp một pha dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều đi qua dây quấn sơ cấp, nó tạo ra từ trường biến thiên trong lõi thép. Từ trường này cảm ứng điện áp trong dây quấn thứ cấp, từ đó truyền tải điện năng từ mạch sơ cấp sang mạch thứ cấp.

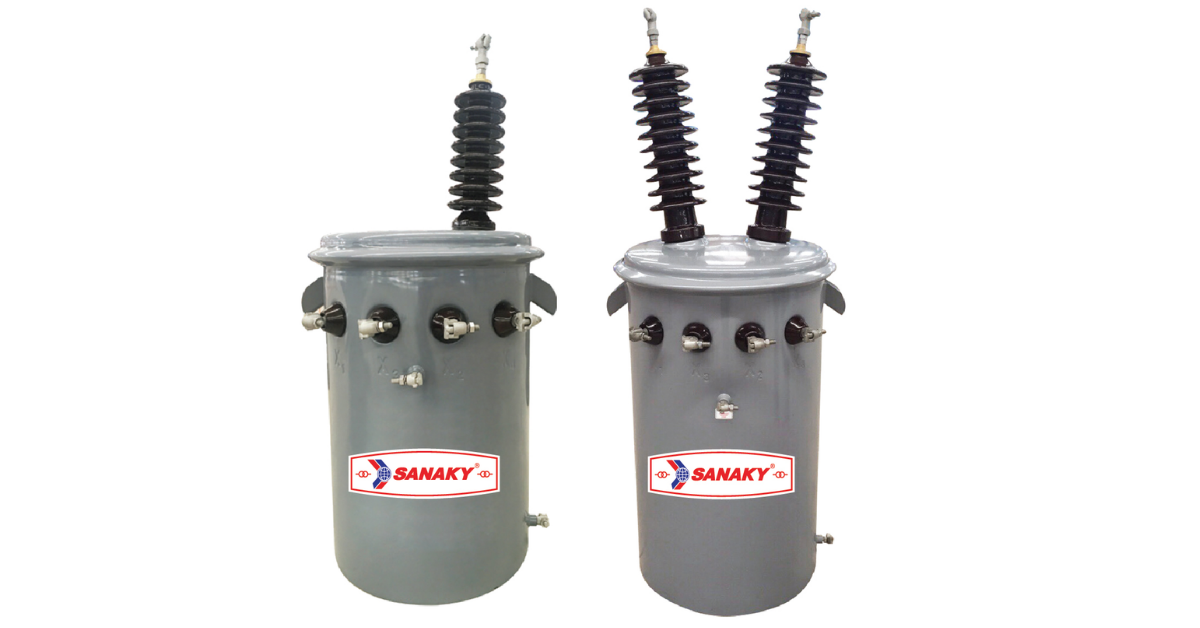

Máy biến áp một pha là gì

Máy biến áp một pha có mấy loại dây quấn?

Máy biến áp một pha có hai loại dây quấn chính: dây quấn sơ cấp và dây quấn thứ cấp. Mỗi loại dây quấn có vai trò và đặc điểm riêng trong quá trình biến đổi điện áp.

Dây quấn sơ cấp

Dây quấn sơ cấp (Primary winding) là cuộn dây được nối với nguồn điện đầu vào. Đây là cuộn dây đầu tiên nhận điện năng từ nguồn cung cấp.

Đặc điểm của dây quấn sơ cấp:

• Được thiết kế để chịu được điện áp đầu vào của hệ thống.

• Thường có số vòng dây nhiều hơn dây quấn thứ cấp trong máy biến áp hạ áp.

• Thường có tiết diện dây nhỏ hơn do dòng điện đi qua nhỏ hơn (trong trường hợp MBA hạ áp).

• Thường được đặt gần với lõi thép hơn so với dây quấn thứ cấp.

Khi dòng điện xoay chiều đi qua dây quấn sơ cấp, nó tạo ra từ trường biến thiên trong lõi thép của máy biến áp. Từ trường này là cầu nối để truyền tải năng lượng từ mạch sơ cấp sang mạch thứ cấp.

Dây quấn thứ cấp

Dây quấn thứ cấp (Secondary winding) là cuộn dây được nối với tải tiêu thụ. Đây là cuộn dây nhận năng lượng qua hiện tượng cảm ứng điện từ từ dây quấn sơ cấp.

Đặc điểm của dây quấn thứ cấp:

• Được thiết kế phù hợp với điện áp đầu ra yêu cầu.

• Thường có số vòng dây ít hơn dây quấn sơ cấp trong máy biến áp hạ áp.

• Thường có tiết diện dây lớn hơn để chịu được dòng điện lớn hơn (trong trường hợp MBA hạ áp).

• Thường được đặt bên ngoài dây quấn sơ cấp.

Dây quấn thứ cấp nhận điện áp cảm ứng do từ trường biến thiên tạo ra bởi dòng điện trong dây quấn sơ cấp. Điện áp này sẽ được truyền tải đến tải tiêu thụ trong hệ thống.

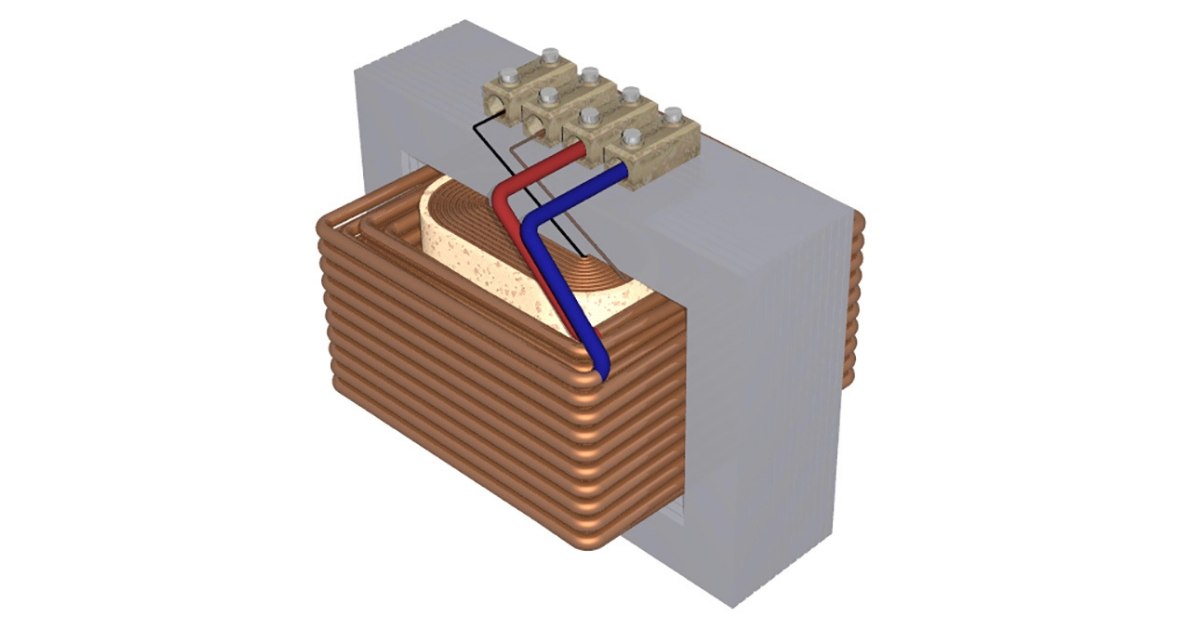

Máy biến áp một pha có mấy loại dây quấn

So sánh chi tiết dây quấn sơ cấp và thứ cấp

Để hiểu rõ hơn, chúng ta hãy so sánh hai loại dây quấn này dựa trên các đặc điểm chính:

Cần lưu ý rằng trong máy biến áp tăng áp, các đặc điểm về số vòng dây và tiết diện dây sẽ ngược lại so với máy biến áp hạ áp.

Tỷ số biến đổi điện áp trong máy biến áp một pha được xác định bởi tỷ số số vòng dây giữa hai cuộn dây:

U₂/U₁ = N₂/N₁

Trong đó:

• U₁, U₂: Điện áp cuộn sơ cấp và thứ cấp

• N₁, N₂: Số vòng dây cuộn sơ cấp và thứ cấp

Ứng dụng của dây sơ cấp và thứ cấp trong thực tế

Hiểu biết về đặc điểm của hai loại dây quấn trong máy biến áp một pha giúp chúng ta ứng dụng chúng hiệu quả trong nhiều lĩnh vực khác nhau.

Ứng dụng của máy biến áp một pha trong hệ thống điện

• Trong lưới điện phân phối: Máy biến áp một pha được sử dụng để hạ điện áp từ đường dây trung thế xuống hạ thế phục vụ các hộ tiêu thụ.

• Trong các thiết bị điện tử: Biến đổi điện áp phù hợp cho các mạch điện tử.

• Trong công nghiệp: Cung cấp điện áp phù hợp cho các thiết bị công nghiệp.

• Trong hệ thống chiếu sáng: Điều chỉnh điện áp cho hệ thống đèn.

Ứng dụng cụ thể của hai loại dây quấn

• Dây quấn sơ cấp:

  • Trong máy biến áp đo lường: Dây quấn sơ cấp được thiết kế để chịu được điện áp cao của lưới điện.

  • Trong máy biến áp cách ly: Dây quấn sơ cấp nhận điện áp từ lưới điện và cách ly với dây quấn thứ cấp.

  • Trong máy biến áp tự ngẫu: Dây quấn sơ cấp thường là một phần của dây quấn chung.

• Dây quấn thứ cấp:

  • Trong máy biến áp đa đầu ra: Có thể có nhiều dây quấn thứ cấp cho nhiều mức điện áp khác nhau.

  • Trong máy biến áp bảo vệ: Dây quấn thứ cấp cung cấp tín hiệu cho thiết bị bảo vệ.

  • Trong máy biến áp điều khiển: Dây quấn thứ cấp cung cấp điện áp phù hợp cho thiết bị điều khiển.

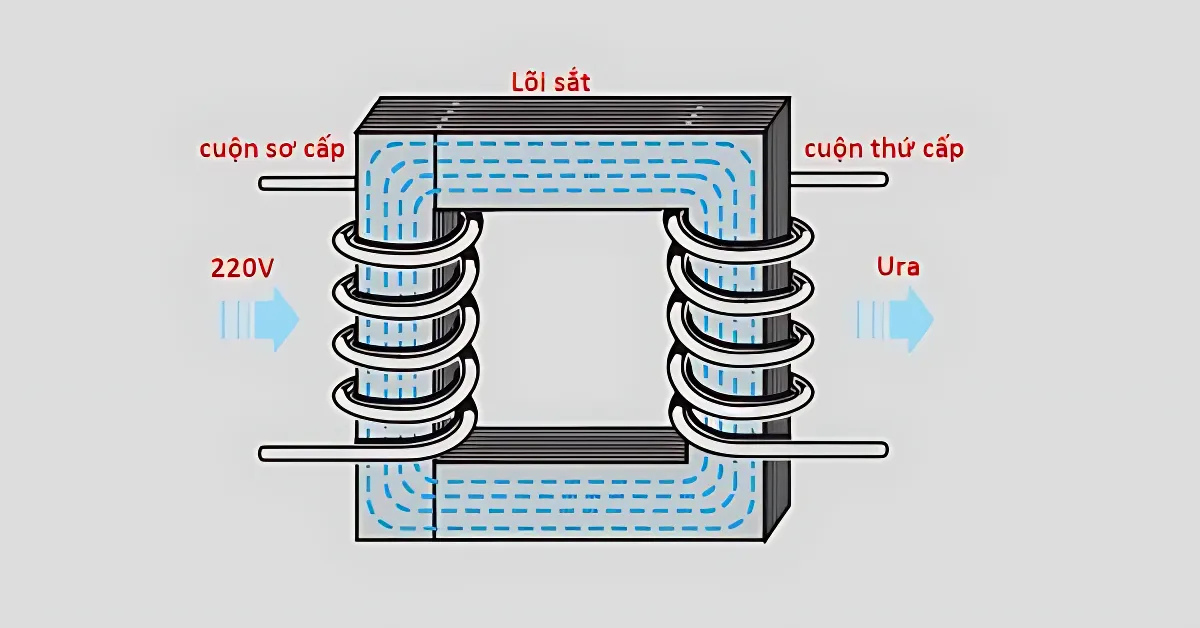

Ứng dụng của dây sơ cấp và thứ cấp trong thực tế

Các vấn đề cần lưu ý khi sử dụng dây sơ cấp và thứ cấp

Để đảm bảo hiệu quả và độ bền của máy biến áp một pha, cần lưu ý các vấn đề sau khi sử dụng:

Đối với dây quấn sơ cấp

• Điện áp đầu vào: Luôn đảm bảo điện áp đầu vào nằm trong giới hạn thiết kế của dây quấn sơ cấp. Điện áp quá cao có thể gây hỏng cách điện.

• Quá tải: Tránh vận hành máy biến áp với công suất vượt quá định mức, có thể gây quá nhiệt và hỏng dây quấn.

• Bảo vệ ngắn mạch: Cần có các thiết bị bảo vệ phù hợp như cầu chì hoặc CB để ngăn ngừa dòng ngắn mạch qua dây quấn sơ cấp.

• Cách điện: Kiểm tra định kỳ tình trạng cách điện của dây quấn sơ cấp, đặc biệt là trong môi trường ẩm ướt.

Đối với dây quấn thứ cấp

• Tải tiêu thụ: Đảm bảo tổng công suất tải tiêu thụ không vượt quá công suất định mức của máy biến áp.

• Ngắn mạch thứ cấp: Tuyệt đối tránh để xảy ra ngắn mạch ở phía thứ cấp, có thể gây hỏng máy biến áp.

• Điểm trung tính: Đối với dây quấn thứ cấp có điểm trung tính, cần đảm bảo nối đất đúng cách để đảm bảo an toàn.

• Cân bằng tải: Trong trường hợp dây quấn thứ cấp có nhiều đầu ra, cần đảm bảo phân bố tải hợp lý để tránh quá tải cục bộ.

Các lưu ý chung

• Nhiệt độ làm việc: Theo dõi nhiệt độ làm việc của máy biến áp, đảm bảo không vượt quá giới hạn cho phép.

• Bảo dưỡng định kỳ: Thực hiện bảo dưỡng định kỳ để kiểm tra tình trạng dây quấn, cách điện và kết nối.

• Môi trường lắp đặt: Đảm bảo máy biến áp được lắp đặt trong môi trường phù hợp, tránh ẩm ướt, bụi bẩn và các tác nhân ăn mòn.

• Tuổi thọ cách điện: Cách điện của dây quấn sẽ lão hóa theo thời gian, cần kiểm tra và thay thế khi cần thiết.

• Hiện tượng cộng hưởng: Tránh vận hành máy biến áp ở tần số có thể gây cộng hưởng với dây quấn.

Tóm lại, máy biến áp một pha thông thường có hai loại dây quấn chính là sơ cấp và thứ cấp, đóng vai trò then chốt trong việc biến đổi điện áp. Hiểu rõ chức năng và đặc điểm của chúng là điều cần thiết để lựa chọn và sử dụng máy biến áp một cách an toàn và hiệu quả. Nếu có bất kỳ thắc mắc nào khác hoặc cần tư vấn về các loại máy biến áp, đừng ngần ngại liên hệ với Sài Gòn Sinco để được hỗ trợ tốt nhất.
