Máy biến áp tự ngẫu là gì? Cấu tạo và nguyên lý hoạt động

Máy biến áp tự ngẫu chỉ có một cuộn dây duy nhất để thay đổi điện áp xoay chiều, khác với máy biến áp thông thường hai cuộn dây. Bài viết này của Sài Gòn Sinco sẽ giới thiệu máy biến áp tự ngẫu là gì, cấu tạo, nguyên lý hoạt động, ứng dụng cùng ưu nhược điểm của loại máy biến áp này.

Máy biến áp tự ngẫu là gì?

Máy biến áp tự ngẫu (autotransformer) là một loại máy biến áp đặc biệt chỉ có một cuộn dây duy nhất, trong đó cuộn sơ cấp và cuộn thứ cấp có một phần chung. Điều này khác biệt so với máy biến áp thông thường (hay còn gọi là máy biến áp hai cuộn dây), nơi cuộn sơ cấp và thứ cấp hoàn toàn tách biệt về mặt điện.

Trong máy biến áp tự ngẫu, điện áp đầu vào được đưa vào toàn bộ cuộn dây, trong khi điện áp đầu ra được lấy từ một phần của cuộn dây đó. Tùy thuộc vào vị trí lấy điện áp đầu ra, máy biến áp tự ngẫu có thể hoạt động ở chế độ tăng áp hoặc giảm áp.

Máy biến áp tự ngẫu là gì

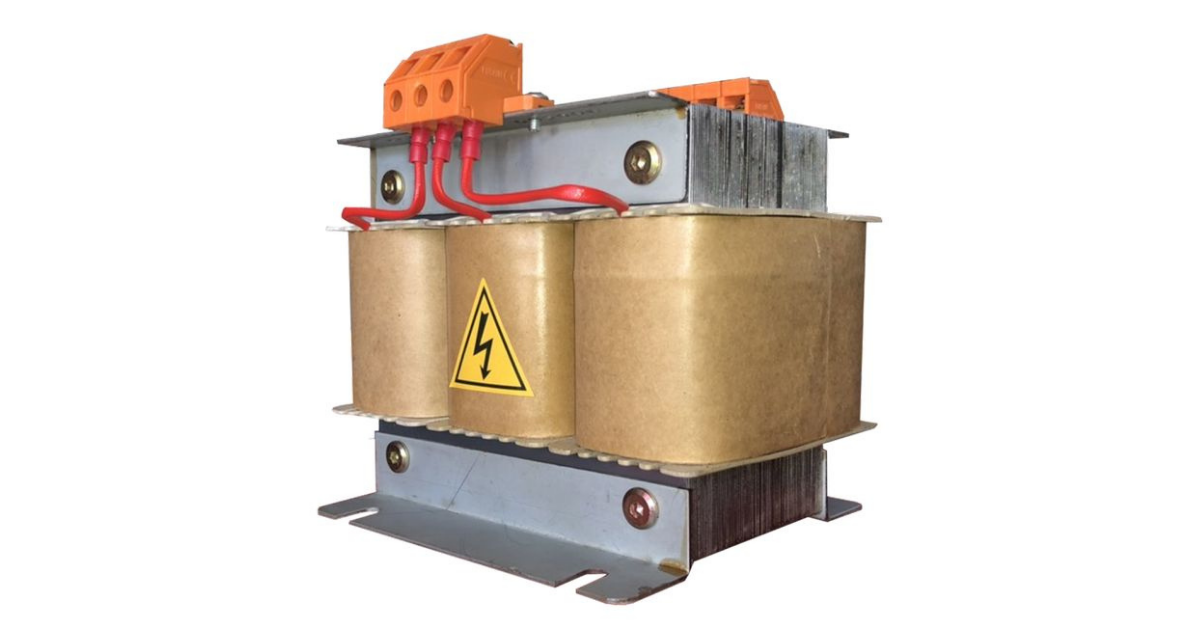

Cấu tạo của máy biến áp tự ngẫu

Cấu tạo của máy biến áp tự ngẫu về cơ bản đơn giản hơn máy biến áp cách ly do chỉ có một cuộn dây. Các thành phần chính bao gồm:

Lõi thép (Lõi từ)

Tương tự như máy biến áp thông thường, lõi thép được làm từ các lá thép kỹ thuật điện (thường là thép silic) ghép lại với nhau thành một mạch từ khép kín. Nhiệm vụ của lõi thép là dẫn từ thông do dòng điện trong cuộn dây tạo ra. Việc ghép từ các lá thép mỏng giúp giảm tổn hao năng lượng do dòng điện Foucault.

Cuộn dây

Đây là điểm khác biệt cốt lõi. Chỉ có một cuộn dây được quấn quanh lõi thép. Cuộn dây này có các đầu nối điện áp vào (sơ cấp) và các đầu ra lấy điện (thứ cấp) tại các vị trí khác nhau trên cuộn dây. Một phần của cuộn dây này sẽ chung cho cả mạch sơ cấp và mạch thứ cấp. Dây quấn thường được làm bằng đồng hoặc nhôm, có tiết diện phù hợp và được cách điện cẩn thận.

Vỏ máy và các bộ phận phụ trợ

Tương tự máy biến áp thường, vỏ máy dùng để bảo vệ các bộ phận bên trong. Tùy thuộc vào công suất và loại máy, có thể có thêm các bộ phận như hệ thống làm mát (cánh tản nhiệt, quạt, dầu cách điện), các đầu cốt nối dây, bộ điều chỉnh điện áp (nếu là loại tự ngẫu điều chỉnh được).

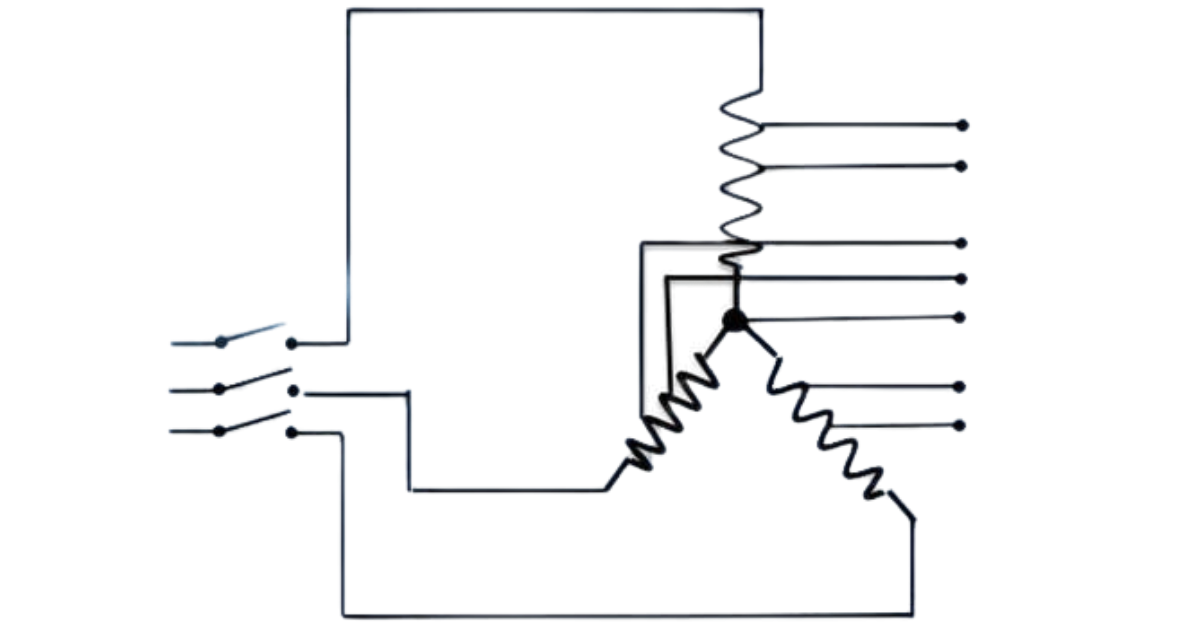

Cấu tạo của máy biến áp tự ngẫu

Nguyên lý hoạt động của máy biến áp tự ngẫu

Nguyên lý hoạt động của máy biến áp tự ngẫu vẫn dựa trên hiện tượng cảm ứng điện từ, nhưng có sự kết hợp với dẫn điện trực tiếp. Quá trình diễn ra như sau:

1. Điện áp xoay chiều đầu vào (U1) được đặt vào hai đầu của một phần hoặc toàn bộ cuộn dây (ví dụ, giữa điểm A và điểm C).

2. Dòng điện xoay chiều chạy trong phần cuộn dây này tạo ra một từ thông biến thiên trong lõi thép.

3. Từ thông biến thiên này cảm ứng ra một suất điện động (điện áp) trên toàn bộ các vòng dây của cuộn dây.

4. Điện áp đầu ra (U2) được lấy ra giữa một đầu chung (ví dụ điểm C) và một điểm lấy điện khác trên cuộn dây (ví dụ điểm B).

Điểm đặc biệt là, năng lượng truyền từ sơ cấp sang thứ cấp không chỉ hoàn toàn qua cảm ứng từ. Một phần dòng điện tải ở phía thứ cấp thực chất là dòng điện từ phía sơ cấp chảy trực tiếp qua phần cuộn dây chung. Phần năng lượng còn lại mới được truyền qua con đường cảm ứng điện từ. Tỷ lệ giữa năng lượng truyền dẫn trực tiếp và năng lượng truyền qua cảm ứng phụ thuộc vào tỷ số biến áp (tỷ lệ giữa điện áp ra và điện áp vào).

Công thức cơ bản về điện áp vẫn tương tự máy biến áp thường (bỏ qua tổn hao): U1/U2 ≈ N1/N2, trong đó N1 là số vòng dây ứng với điện áp vào và N2 là số vòng dây ứng với điện áp ra trên cùng một cuộn dây.

Nguyên lý hoạt động của máy biến áp tự ngẫu

Máy biến áp tự ngẫu dùng để làm gì?

Mục đích chính của máy biến áp tự ngẫu là để thay đổi (tăng hoặc giảm) mức điện áp xoay chiều một cách hiệu quả, đặc biệt là khi tỷ số biến đổi điện áp không quá lớn (điện áp đầu ra và đầu vào không chênh lệch quá nhiều, ví dụ tỷ số dưới 3:1).

Nó được sử dụng khi không có yêu cầu về việc cách ly điện giữa mạch đầu vào và mạch đầu ra. Nhờ cấu tạo đơn giản hơn, nó thường nhỏ gọn, nhẹ và rẻ hơn so với máy biến áp cách ly có cùng công suất, nhất là ở các tỷ số biến áp nhỏ.

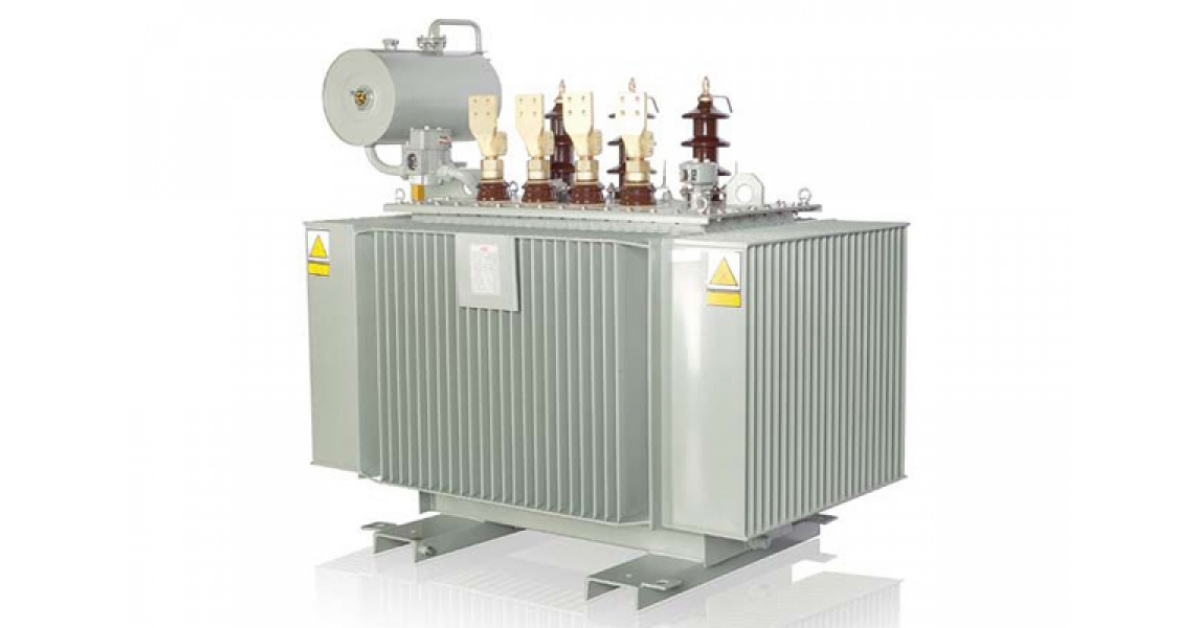

Máy biến áp tự ngẫu dùng để làm gì

Ưu và nhược điểm của máy biến áp tự ngẫu

Như mọi công nghệ, máy biến áp tự ngẫu có những ưu điểm và nhược điểm riêng mà người sử dụng cần cân nhắc khi lựa chọn.

Ưu điểm

• Kích thước và trọng lượng nhỏ hơn: Do chỉ có một cuộn dây và một phần năng lượng được truyền dẫn trực tiếp, lượng vật liệu (đồng, lõi thép) cần thiết ít hơn, dẫn đến máy nhỏ gọn và nhẹ hơn, đặc biệt hiệu quả khi tỷ số biến áp gần bằng 1.

• Chi phí thấp hơn: Ít vật liệu hơn đồng nghĩa với chi phí sản xuất thấp hơn.

• Hiệu suất cao hơn: Tổn hao đồng (tổn hao trên dây quấn) thấp hơn do dòng điện chạy qua phần chung của cuộn dây nhỏ hơn và điện trở dây quấn tổng thể ít hơn. Tổn hao lõi thép cũng có thể thấp hơn do kích thước lõi có thể nhỏ hơn cho cùng công suất biểu kiến.

• Tổn thất điện áp thấp hơn (điện áp ổn định hơn): Do điện trở và điện kháng tản của cuộn dây thấp hơn.

Nhược điểm

• Không có cách ly điện: Đây là nhược điểm lớn nhất và quan trọng nhất. Mạch sơ cấp và thứ cấp được nối trực tiếp với nhau về điện. Điều này có nghĩa là bất kỳ sự cố nào (như quá áp, nhiễu) ở phía sơ cấp đều có thể truyền trực tiếp sang phía thứ cấp và ngược lại. Nó không đảm bảo an toàn về mặt cách ly điện như máy biến áp cách ly.

• Dòng ngắn mạch lớn hơn: Do trở kháng nội thấp hơn, dòng điện khi xảy ra ngắn mạch ở phía thứ cấp thường lớn hơn so với máy biến áp cách ly cùng công suất, đòi hỏi các thiết bị bảo vệ phải có khả năng cắt lớn hơn.

• Nguy hiểm khi có sự cố đứt mạch: Nếu phần cuộn dây chung bị đứt mạch, điện áp phía thứ cấp có thể tăng vọt lên bằng điện áp sơ cấp, gây nguy hiểm cho tải.

• Ưu điểm về kích thước/chi phí giảm khi tỷ số biến áp lớn: Khi tỷ số điện áp vào/ra tăng lên, lợi thế về kích thước và chi phí của máy biến áp tự ngẫu so với máy biến áp cách ly giảm dần.

Ưu và nhược điểm của máy biến áp tự ngẫu

Ứng dụng máy biến áp tự ngẫu

Với những đặc tính trên, máy biến áp tự ngẫu được sử dụng rộng rãi trong nhiều ứng dụng cụ thể, nơi mà việc thiếu cách ly điện không phải là vấn đề lớn hoặc có thể chấp nhận được:

• Khởi động động cơ điện xoay chiều: Dùng để cung cấp điện áp thấp hơn trong giai đoạn khởi động cho các động cơ công suất lớn, nhằm giảm dòng khởi động, sau đó nối trực tiếp vào điện áp đầy đủ khi động cơ đã đạt tốc độ nhất định.

• Điều chỉnh điện áp trong hệ thống điện: Sử dụng để điều chỉnh nhỏ điện áp trên lưới điện truyền tải và phân phối, bù sụt áp hoặc tăng áp nhẹ.

• Trong các bộ ổn áp (Voltage Stabilizer): Các thiết bị ổn áp gia đình hoặc công nghiệp (như Lioa, Standa) thường sử dụng nguyên lý của máy biến áp tự ngẫu có con trượt (chổi than) để điều chỉnh điện áp đầu ra một cách liên tục.

• Kết nối các hệ thống điện có cấp điện áp gần nhau: Ví dụ, liên kết hai lưới điện có điện áp danh định chênh lệch không nhiều.

• Trong phòng thí nghiệm: Các bộ nguồn điều chỉnh điện áp xoay chiều (Variac) thường là máy biến áp tự ngẫu dạng xuyến có thể thay đổi tỷ số biến áp.

• Một số ứng dụng công suất nhỏ khác: Nơi yêu cầu kích thước nhỏ gọn và chi phí thấp là ưu tiên.

Máy biến áp tự ngẫu là một thiết bị điện đặc biệt với cấu tạo đơn giản nhưng đầy hiệu quả. Với ưu điểm về kích thước nhỏ gọn, chi phí thấp và hiệu suất cao, máy biến áp tự ngẫu được ứng dụng rộng rãi trong nhiều lĩnh vực từ công nghiệp đến dân dụng. Hy vọng Sài Gòn Sinco đã cung cấp cho bạn những thông tin hữu ích!
