Nguyên lý điều chỉnh điện áp máy biến áp

Tại sao điện áp cần được điều chỉnh và máy biến áp thực hiện điều đó như thế nào? Bài viết của Sài Gòn Sinco sẽ giải thích rõ ràng nguyên lý điều chỉnh điện áp, tầm quan trọng và các thiết bị phổ biến, giúp bạn hiểu sâu hơn về hoạt động cốt lõi của hệ thống điện.

Điều chỉnh điện áp là gì?

Điều chỉnh điện áp là quá trình kiểm soát, thay đổi hoặc duy trì mức điện áp ở một giá trị mong muốn trong hệ thống điện hoặc ở đầu ra của thiết bị điện như máy biến áp, nhằm đảm bảo các thiết bị điện hoạt động ổn định, an toàn và đạt hiệu suất tối ưu.

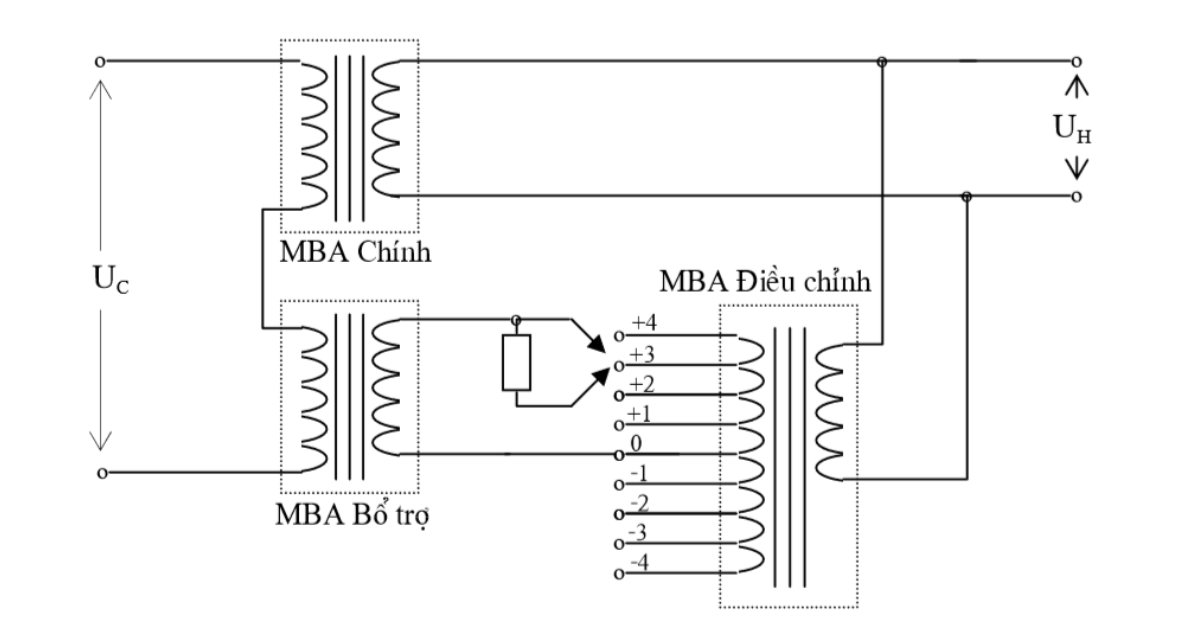

Điều chỉnh điện áp là gì

Tầm quan trọng của việc điều chỉnh điện áp

Việc điều chỉnh điện áp không chỉ là một thao tác kỹ thuật mà còn là yếu tố sống còn, quyết định đến sự an toàn và hiệu quả của cả một hệ thống điện. Tầm quan trọng của nó thể hiện rõ ở ba khía cạnh chính.

Bảo vệ an toàn cho thiết bị điện

Giống như cơ thể người, mỗi thiết bị điện được sản xuất để hoạt động "khỏe mạnh" ở một mức điện áp nhất định.

• Nếu điện áp quá cao: Các linh kiện bên trong sẽ bị quá nhiệt, lớp cách điện có thể bị đánh thủng, dẫn đến hư hỏng, chập cháy và giảm tuổi thọ nghiêm trọng.

• Nếu điện áp quá thấp: Các thiết bị, đặc biệt là động cơ, sẽ không đủ sức hoạt động, chạy yếu, nóng lên do phải tăng dòng điện để bù lại, cuối cùng cũng dẫn đến hư hỏng.

Tăng hiệu suất và giảm tổn hao

Trong truyền tải điện năng đi xa, người ta thường nâng điện áp lên rất cao. Mục đích là để giảm dòng điện chạy trên đường dây, từ đó giảm tổn thất điện năng (tổn thất do nhiệt). Việc điều chỉnh điện áp một cách hợp lý tại các trạm biến áp giúp tối ưu hóa quá trình truyền tải này, đảm bảo điện năng đến tay người tiêu dùng với hiệu suất cao nhất.

Đảm bảo sự ổn định của lưới điện

Một lưới điện ổn định là một lưới điện có chất lượng điện áp tốt. Việc chủ động điều chỉnh điện áp giúp bù lại các sụt áp trên đường dây khi phụ tải tăng cao, đảm bảo các hộ tiêu thụ ở xa nguồn cũng nhận được mức điện áp đủ tiêu chuẩn. Điều này ngăn ngừa các hiện tượng như đèn chập chờn, máy móc hoạt động không ổn định, góp phần duy trì sự ổn định chung cho toàn hệ thống.

Tầm quan trọng của việc điều chỉnh điện áp

Nguyên lý điều chỉnh điện áp máy biến áp

Nguyên lý điều chỉnh điện áp thực ra khá đơn giản và tuân theo công thức cơ bản của máy biến áp. Công thức này cho biết mối quan hệ giữa điện áp (U) và số vòng dây (N) của cuộn sơ cấp (bên nhận điện vào) và cuộn thứ cấp (bên cấp điện ra) là gần như tỷ lệ thuận:

U1 / U2 ≈ N1 / N2

Từ công thức này, ta có thể thấy, để thay đổi điện áp đầu ra (U2) trong khi điện áp đầu vào (U1) từ lưới điện gần như không đổi, cách duy nhất là chúng ta phải thay đổi số vòng dây (N) đang tham gia vào quá trình biến áp.

Để thực hiện điều này, trên cuộn dây của máy biến áp (thường là cuộn sơ cấp), người ta sẽ tạo ra nhiều điểm nối ra được gọi là các đầu phân áp (tap). Mỗi đầu phân áp tương ứng với một số vòng dây khác nhau. Bằng cách thay đổi điểm kết nối đến các đầu phân áp này, chúng ta sẽ thay đổi được số vòng dây N1, từ đó làm thay đổi tỷ số biến áp và điều chỉnh được điện áp đầu ra U2 theo ý muốn.

Nguyên lý điều chỉnh điện áp máy biến áp

Các phương pháp điều chỉnh điện áp

Dựa trên nguyên lý cơ bản đã nêu, ngành điện đã phát triển nhiều phương pháp và thiết bị khác nhau để điều chỉnh điện áp trong thực tế. Mỗi phương pháp có ưu điểm, nhược điểm và phạm vi ứng dụng riêng, từ đơn giản đến phức tạp. Dưới đây là bốn phương pháp phổ biến nhất.

Bộ thay đổi nấc khi tải (OLTC)

Đây là phương pháp điều chỉnh điện áp hiện đại và phổ biến nhất, được trang bị cho các máy biến áp công suất lớn hoặc có vai trò quan trọng trong hệ thống điện. Đúng như tên gọi, bộ OLTC là một cơ cấu cơ-điện phức tạp cho phép thay đổi các đầu phân áp (nấc) để điều chỉnh tỷ số biến áp ngay cả khi máy biến áp đang được cấp điện và mang tải nặng. Quá trình này diễn ra một cách tự động và không làm gián đoạn việc cung cấp điện, giúp bù lại sự thay đổi của phụ tải và đảm bảo điện áp đầu ra luôn được giữ ổn định ở mức không đổi.

Bộ đổi nấc không tải

Ngược lại với OLTC, đây là phương pháp điều chỉnh đơn giản hơn và chỉ có thể được thực hiện khi máy biến áp đã được ngắt hoàn toàn khỏi lưới điện (không tải). Việc thay đổi nấc thường được thực hiện thủ công bằng một tay gạt hoặc núm xoay bên ngoài vỏ máy. Do yêu cầu phải dừng hoạt động của máy, phương pháp này chỉ phù hợp với các máy biến áp có phụ tải ổn định, ít thay đổi, nơi việc điều chỉnh điện áp không cần diễn ra thường xuyên. Đây là giải pháp kinh tế và phổ biến cho các máy biến áp phân phối công suất vừa và nhỏ.

Bộ điều chỉnh điện áp tự động (AVR)

Nếu OLTC là "cơ bắp" để thực hiện việc chuyển nấc, thì AVR chính là "bộ não" thông minh điều khiển hoạt động đó. AVR là một thiết bị điện tử liên tục theo dõi điện áp đầu ra của máy biến áp. Nó sẽ so sánh giá trị điện áp thực tế này với một giá trị mong muốn đã được cài đặt sẵn. Nếu có sự chênh lệch, AVR sẽ tự động gửi tín hiệu lệnh đến bộ OLTC để chuyển đến nấc phù hợp, nhằm đưa điện áp trở về đúng giá trị mong muốn. Hầu hết các hệ thống OLTC hiện đại đều hoạt động dưới sự điều khiển của một bộ AVR.

Điều chỉnh điện áp phản kháng

Đây là một phương pháp có nguyên lý hoàn toàn khác biệt, không dựa trên việc thay đổi tỷ số vòng dây. Phương pháp này điều chỉnh điện áp bằng cách đưa thêm các thành phần có tính cảm kháng hoặc dung kháng vào mạch điện, chẳng hạn như cuộn kháng hoặc tụ bù. Việc đưa các thiết bị này vào vận hành sẽ làm thay đổi dòng công suất phản kháng trong hệ thống, từ đó tác động và điều chỉnh được điện áp của lưới điện. Phương pháp này thường được áp dụng trên quy mô lớn để điều chỉnh điện áp cho cả một khu vực lưới điện, thay vì chỉ cho một máy biến áp đơn lẻ.

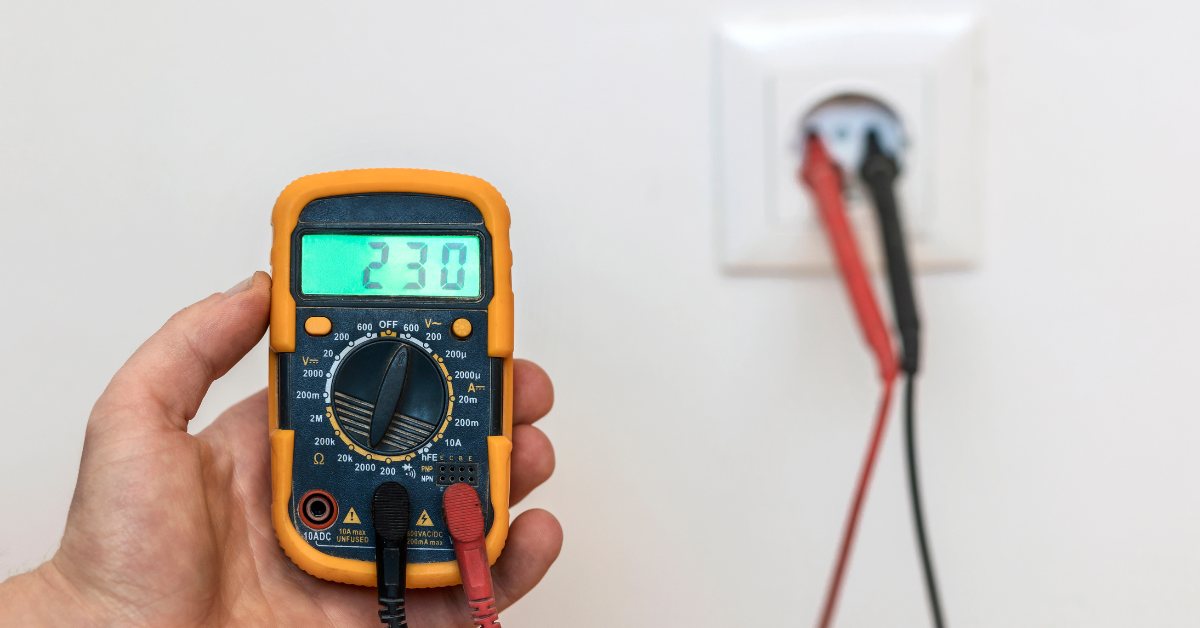

Các phương pháp điều chỉnh điện áp

Tóm lại, điều chỉnh điện áp không chỉ là một thao tác kỹ thuật mà là một chức năng sống còn, đảm bảo máy biến áp và toàn bộ hệ thống điện vận hành an toàn, ổn định và hiệu quả. Từ nguyên lý cơ bản là thay đổi tỷ số biến áp cho đến các phương pháp hiện đại như OLTC kết hợp với AVR, tất cả đều chung một mục tiêu là duy trì chất lượng điện năng ở mức cao nhất. Hy vọng Sài Gòn Sinco đã cung cấp cho bạn những thông tin hữu ích!
