Phân loại phụ kiện thang cáp điện thông dụng chi tiết

Trong ngành điện và xây dựng, hệ thống thang cáp không chỉ bao gồm các thanh đỡ chính mà còn cần đến nhiều loại phụ kiện thang cáp điện thông dụng khác nhau để tạo nên một hệ thống hoàn chỉnh. Việc lựa chọn đúng loại phụ kiện không chỉ giúp hệ thống lắp đặt chắc chắn, an toàn mà còn tối ưu hóa chi phí và thời gian thi công. Bài viết này Saigon Sinco sẽ cùng bạn tìm hiểu chi tiết về các loại phụ kiện thang cáp, từ những phụ kiện cơ bản đến các loại chuyên dụng. Chúng tôi sẽ phân loại, mô tả công dụng và hướng dẫn cách chọn phụ kiện phù hợp cho từng công trình.

Phụ kiện thang cáp điện là gì?

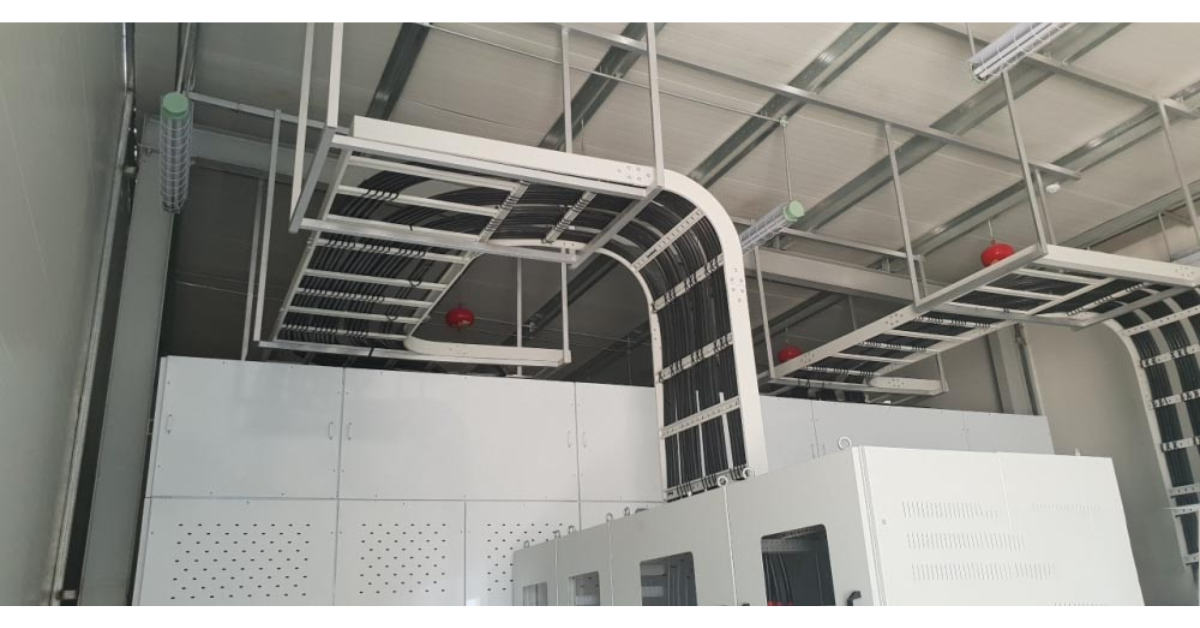

Phụ kiện thang cáp điện

Phụ kiện thang cáp điện là các chi tiết, bộ phận được sử dụng để kết nối, lắp đặt và hoàn thiện hệ thống thang cáp. Chúng đóng vai trò quan trọng trong việc tạo ra một hệ thống dẫn dây cáp điện an toàn, gọn gàng và khoa học.

Thay vì chỉ sử dụng các thanh thang cáp thẳng, các phụ kiện giúp hệ thống có thể chuyển hướng, chia nhánh, thay đổi độ cao hoặc kết nối các đoạn thang cáp lại với nhau một cách linh hoạt, phù hợp với mọi không gian và cấu trúc công trình. Việc lựa chọn đúng và đủ các phụ kiện sẽ đảm bảo hệ thống vận hành trơn tru, bảo vệ dây dẫn hiệu quả, đồng thời tiết kiệm thời gian và chi phí thi công.

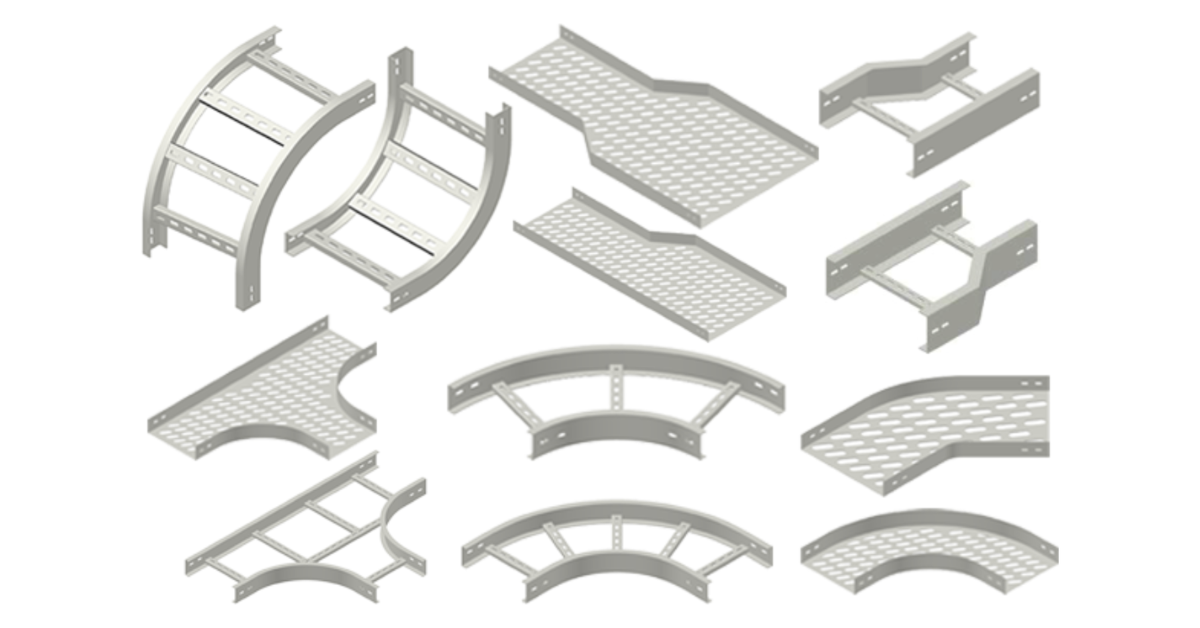

Phân loại phụ kiện thang cáp theo chức năng

Phụ kiện thang cáp đóng vai trò quan trọng trong việc hoàn thiện hệ thống lắp đặt điện, đảm bảo sự an toàn và hiệu quả. Dựa vào chức năng sử dụng, các loại phụ kiện này có thể được phân thành nhiều nhóm chính.

Phụ kiện dùng để kết nối và chuyển hướng

Đây là nhóm phụ kiện quan trọng nhất, giúp hệ thống thang cáp có thể đi qua các góc, giao lộ hoặc thay đổi hướng đi một cách dễ dàng.

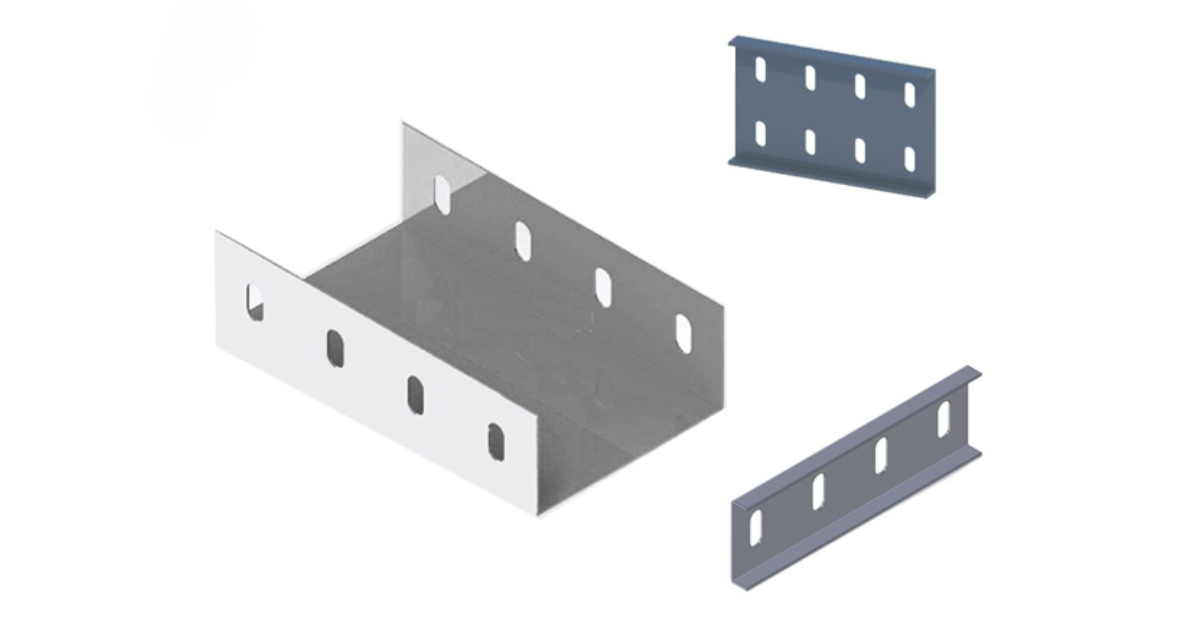

Nối thẳng (Nối thang cáp)

Nối thẳng (Nối thang cáp)

Nối thẳng là phụ kiện cơ bản dùng để kết nối hai đoạn thang cáp thẳng với nhau. Nó đảm bảo sự liên tục và chắc chắn cho toàn bộ hệ thống. Phụ kiện này thường được thiết kế dạng tấm, có các lỗ bắt vít để cố định hai đầu thang cáp, tạo nên một kết nối liền mạch.

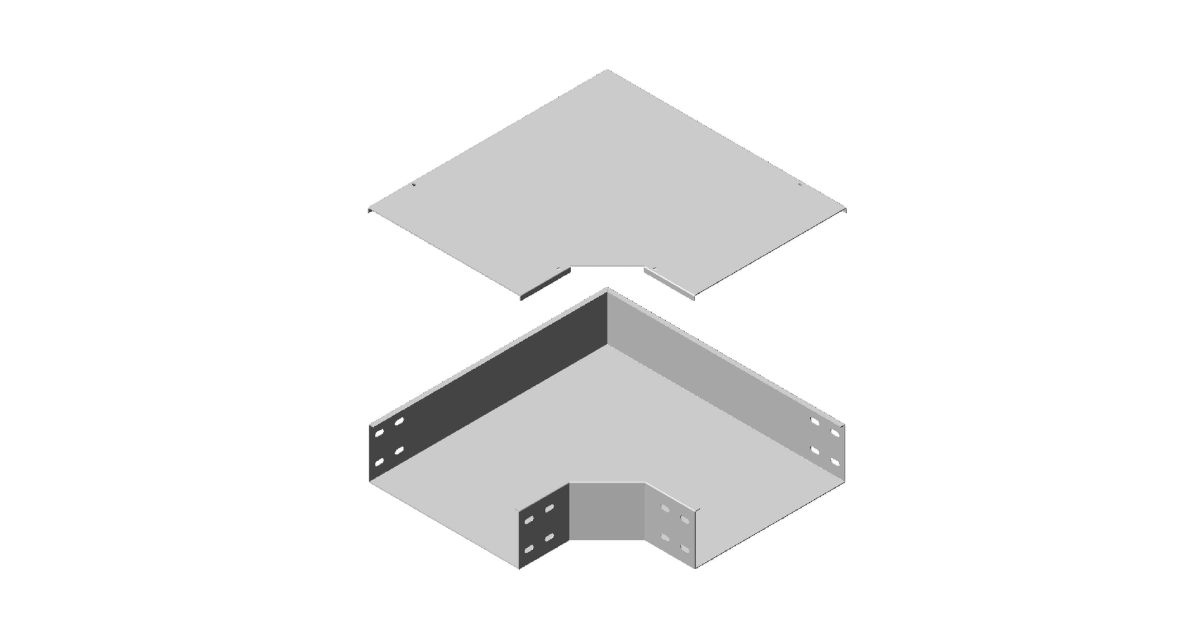

Co ngang (Co L)

Co ngang (Co L)

Co ngang (hay còn gọi là co L) được sử dụng khi cần thay đổi hướng đi của hệ thống thang cáp theo phương ngang một góc 90 độ. Phụ kiện này giúp hệ thống đi qua các góc tường, góc cột hoặc các chướng ngại vật khác một cách gọn gàng, tránh việc uốn cong cáp gây hư hỏng.

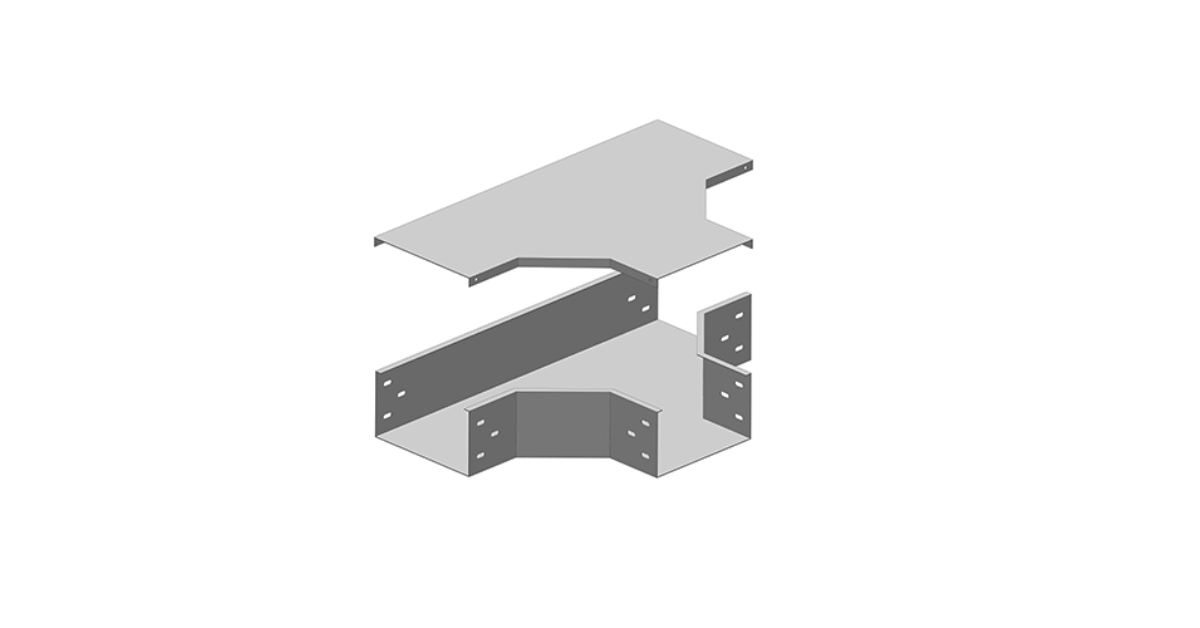

Ngã ba (Co T)

Ngã ba (Co T)

Ngã ba (co T) được dùng để chia một đường thang cáp thành hai nhánh ở cùng một mặt phẳng ngang. Đây là phụ kiện lý tưởng cho việc phân phối dây cáp đến các khu vực khác nhau trong một tầng hoặc một phòng, đảm bảo tính thẩm mỹ và hiệu quả.

Ngã tư (Co X)

Ngã tư (Co X)

Ngã tư (co X) có chức năng tương tự như ngã ba, nhưng dùng để chia hệ thống thành bốn hướng khác nhau trên cùng một mặt phẳng. Ứng dụng phổ biến của ngã tư là tại các giao điểm hành lang, giúp các đường dây điện được quản lý tập trung và an toàn.

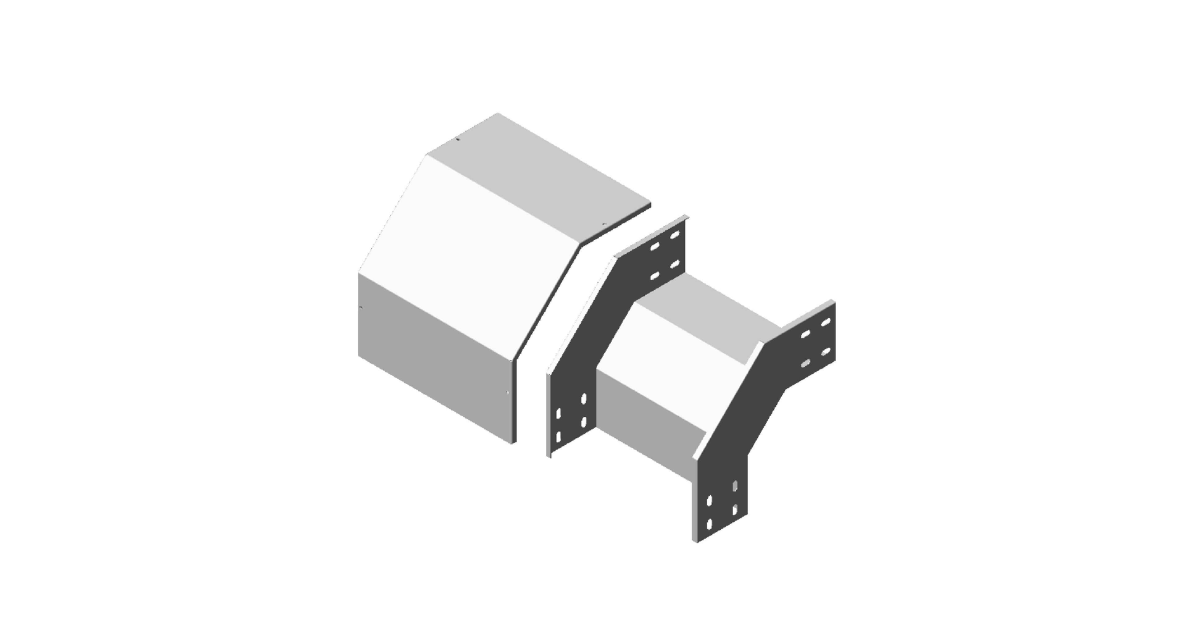

Co lên/Co xuống

Co lên/Co xuống

Co lên (co R lên) và co xuống (co R xuống) được thiết kế để thay đổi độ cao của hệ thống thang cáp theo chiều thẳng đứng. Co lên giúp đưa dây cáp lên một tầng khác hoặc tránh các chướng ngại vật ở trên cao, trong khi co xuống giúp hạ thấp dây cáp xuống. Các phụ kiện thang cáp điện thông dụng này rất cần thiết cho việc lắp đặt trong các tòa nhà cao tầng.

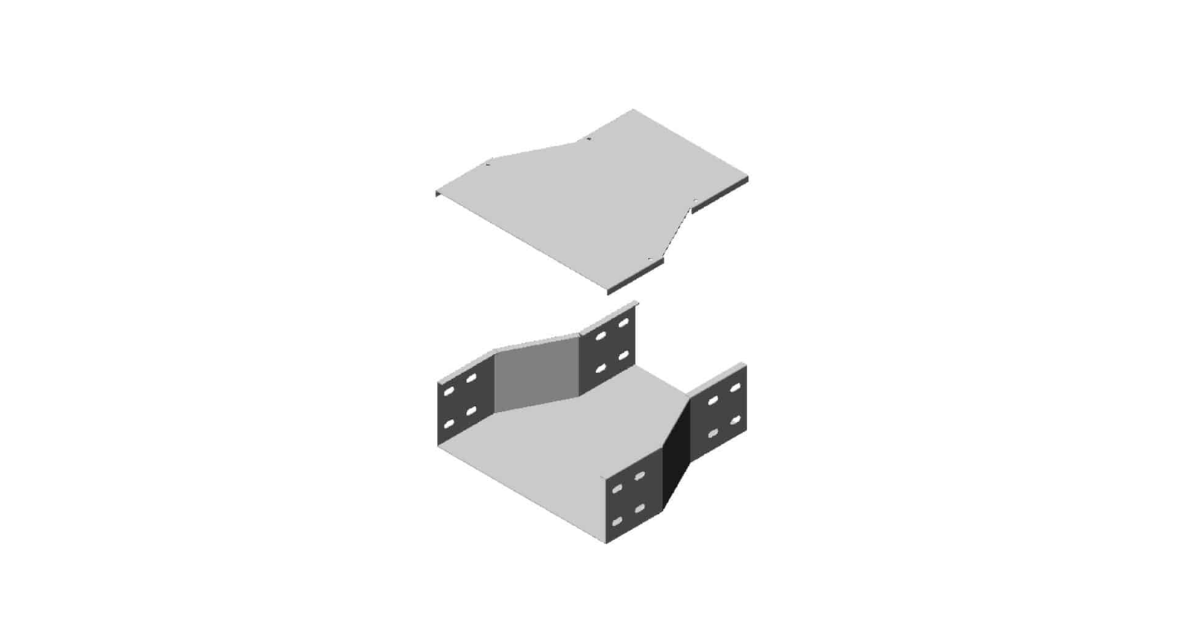

Nối giảm (Côn thu)

Nối giảm (Côn thu)

Nối giảm (côn thu) là phụ kiện dùng để kết nối hai đoạn thang cáp có kích thước khác nhau. Nó giúp chuyển đổi từ thang cáp có tiết diện lớn sang thang cáp có tiết diện nhỏ hơn một cách trơn tru, đảm bảo tính liên tục của hệ thống dây dẫn.

Phụ kiện dùng để lắp đặt và cố định

Để đảm bảo hệ thống thang cáp được lắp đặt chắc chắn và an toàn trên tường, trần hoặc sàn nhà, cần sử dụng các loại phụ kiện cố định chuyên dụng. Những phụ kiện này có vai trò quan trọng trong việc chịu tải trọng và duy trì sự ổn định của toàn bộ hệ thống.

Quang treo

Quang treo

Quang treo là phụ kiện được dùng để treo thang cáp từ trần nhà hoặc các cấu trúc chịu lực phía trên. Thường được sử dụng kết hợp với ty ren, quang treo giúp cố định thang cáp ở vị trí mong muốn, đảm bảo hệ thống được treo vững chắc và thẳng hàng.

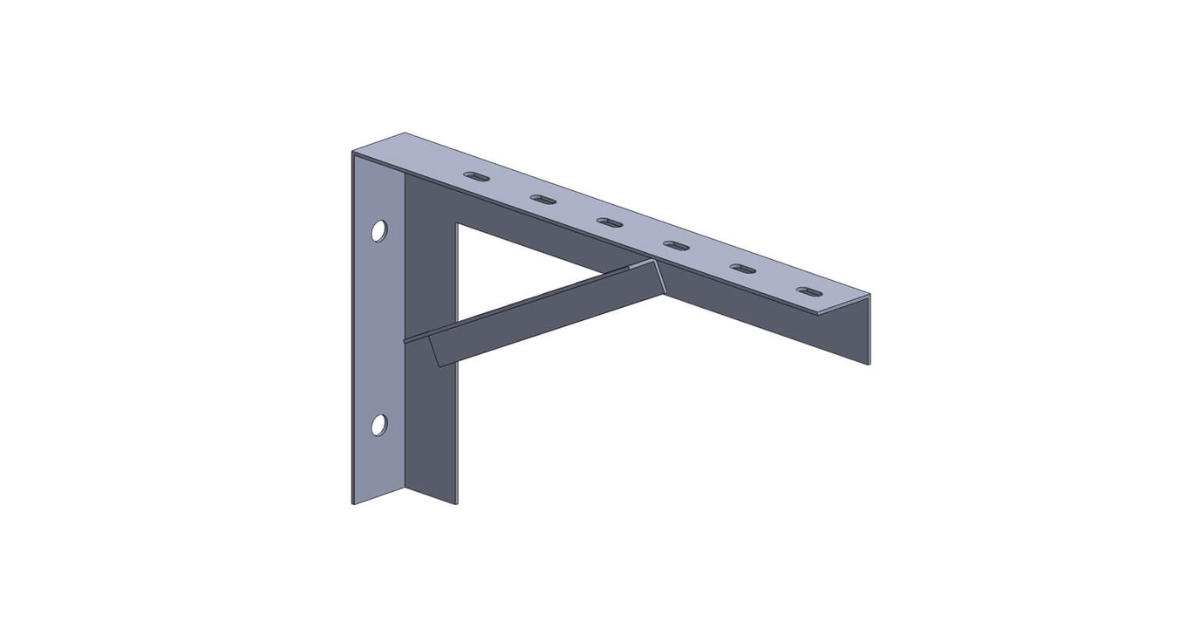

Giá đỡ V

Giá đỡ V

Giá đỡ V có hình dạng chữ V, được sử dụng để đỡ thang cáp khi lắp đặt trên mặt phẳng ngang hoặc gắn sát tường. Với thiết kế chắc chắn, giá đỡ V phân tán đều trọng lượng, giúp nâng đỡ và cố định thang cáp một cách hiệu quả, đặc biệt là tại các điểm chịu tải lớn.

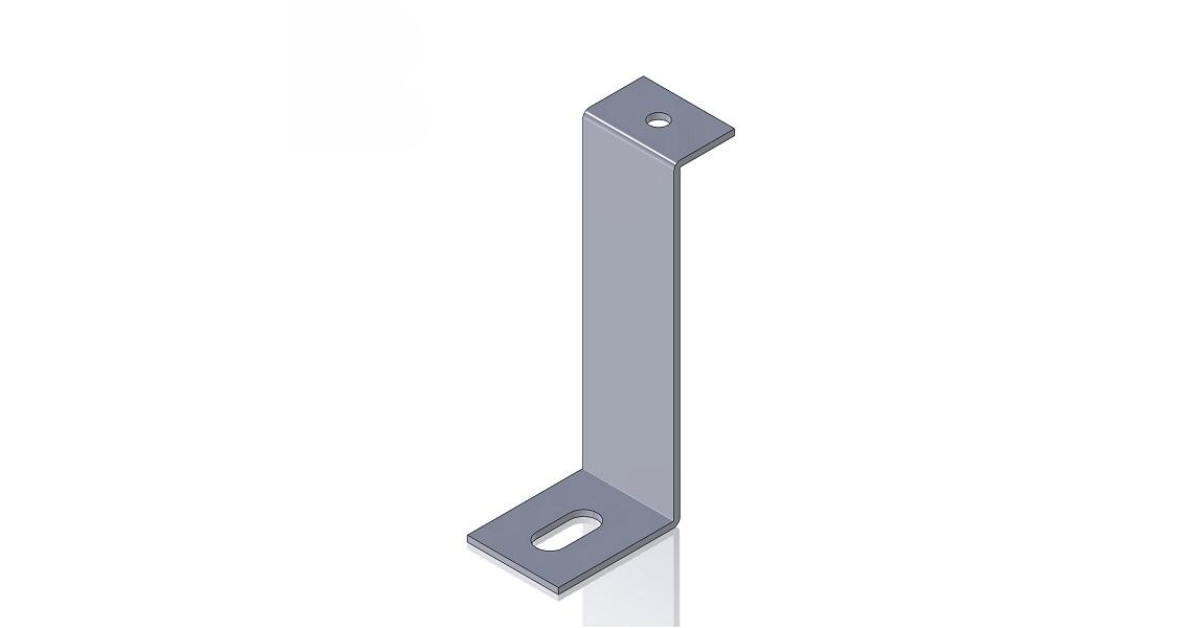

Kẹp Z

Kẹp Z

Kẹp Z là một phụ kiện nhỏ gọn nhưng rất quan trọng, dùng để liên kết các chi tiết trong hệ thống thang máng cáp. Thiết kế hình chữ Z giúp kẹp chặt và cố định thang cáp vào các thanh đỡ, giá đỡ hoặc các cấu trúc khác, đảm bảo sự chắc chắn và ngăn ngừa rung lắc trong quá trình vận hành.

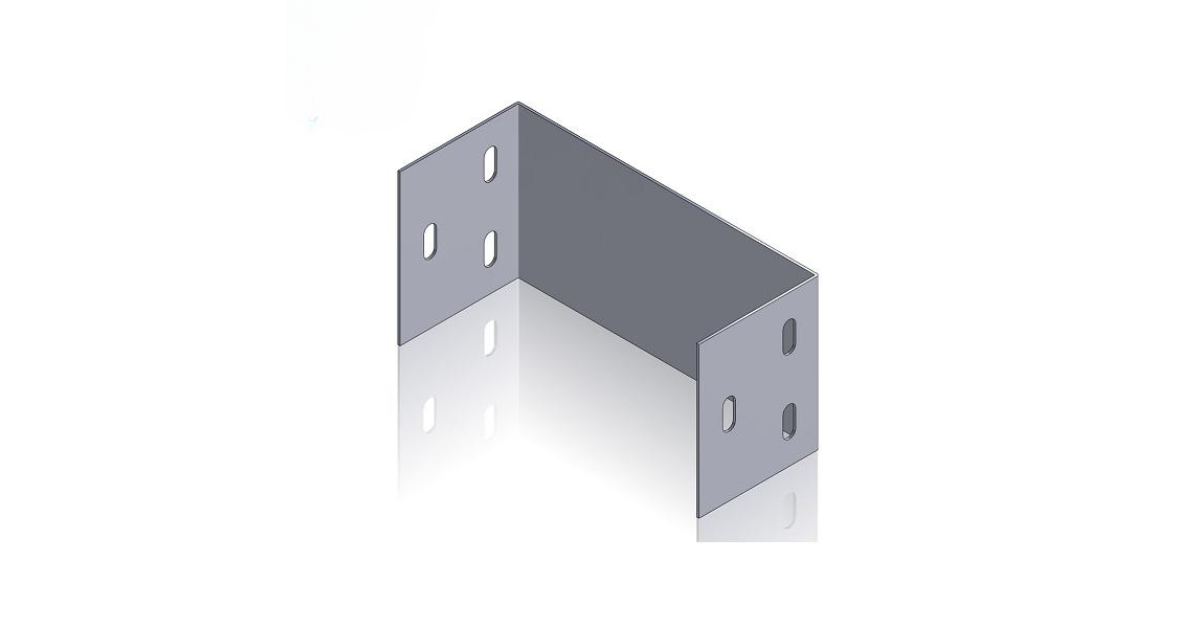

Tấm bịt đầu

Tấm bịt đầu

Tấm bịt đầu có chức năng bịt kín các đầu cuối của thang cáp. Ngoài việc tăng tính thẩm mỹ cho hệ thống, tấm bịt đầu còn có tác dụng bảo vệ dây cáp khỏi bụi bẩn, côn trùng và các tác động từ môi trường bên ngoài, góp phần kéo dài tuổi thọ của dây dẫn. Đây là một trong những phụ kiện thang cáp điện thông dụng và cần thiết cho mọi công trình.

Các phụ kiện liên kết khác (Ty ren, bulong, ecu)

Ngoài các phụ kiện chuyên dụng, hệ thống thang cáp còn cần đến các phụ kiện liên kết chung để kết nối và cố định các bộ phận lại với nhau.

• Ty ren: Là một thanh kim loại dài, được tiện ren suốt, thường dùng để treo thang cáp từ trần nhà. Ty ren cho phép điều chỉnh độ cao linh hoạt, giúp việc lắp đặt trở nên dễ dàng hơn.

• Bulong, ecu: Đây là các chi tiết không thể thiếu, dùng để siết chặt các mối nối, đảm bảo các phụ kiện và thang cáp được liên kết vững chắc với nhau. Bulong và ecu có nhiều kích thước khác nhau, phù hợp với từng loại phụ kiện và yêu cầu chịu tải của hệ thống.

• Long đền (vòng đệm): Dùng để phân tán lực siết từ bulong và ecu, giúp bề mặt tiếp xúc không bị biến dạng và tăng độ ma sát, giữ cho mối nối bền chặt hơn.

Việc kết hợp hài hòa các loại phụ kiện này sẽ tạo nên một hệ thống thang máng cáp vừa an toàn, chắc chắn, vừa tối ưu về mặt chi phí và thẩm mỹ cho mọi dự án.

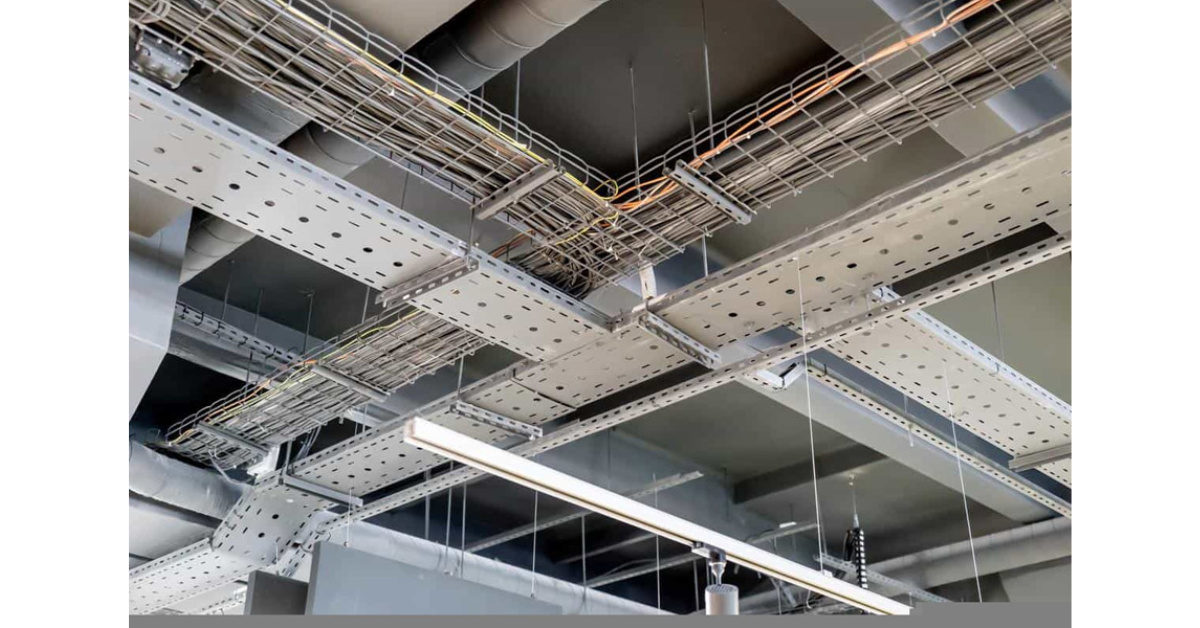

Vật liệu và lớp phủ bề mặt của phụ kiện

Vật liệu và lớp phủ bề mặt của phụ kiện

Phụ kiện thang cáp điện có thể được làm từ nhiều loại vật liệu khác nhau, tùy thuộc vào môi trường sử dụng và yêu cầu của từng dự án. Các vật liệu phổ biến bao gồm:

• Thép sơn tĩnh điện: Thường dùng cho các công trình trong nhà, môi trường khô ráo, ít bị ăn mòn. Lớp sơn tĩnh điện mang lại tính thẩm mỹ cao và bảo vệ cơ bản.

• Thép mạ kẽm điện phân: Có khả năng chống gỉ sét tốt hơn sơn tĩnh điện, phù hợp cho môi trường ẩm ướt hoặc gần biển.

• Thép mạ kẽm nhúng nóng: Đây là loại vật liệu có độ bền cao nhất, chịu được ăn mòn trong môi trường hóa chất, nhà máy hoặc ngoài trời.

• Inox 201/304/316: Sử dụng trong các môi trường đặc biệt khắc nghiệt như nhà máy hóa chất, thực phẩm, y tế, hoặc các khu vực cần tính vệ sinh cao.

Lưu ý khi lựa chọn và lắp đặt phụ kiện thang cáp

Việc lựa chọn và lắp đặt đúng cách các phụ kiện thang cáp không chỉ đảm bảo độ an toàn mà còn tối ưu hóa hiệu quả của toàn bộ hệ thống.

Lưu ý khi lựa chọn và lắp đặt phụ kiện thang cáp

Đồng bộ về vật liệu và kích thước

Khi lựa chọn phụ kiện, bạn cần đảm bảo vật liệu và kích thước của phụ kiện phải đồng bộ với thang cáp chính. Sử dụng các phụ kiện có cùng vật liệu và lớp phủ bề mặt sẽ giúp hệ thống có độ bền đồng đều, tránh tình trạng một số bộ phận bị hư hỏng sớm do tác động của môi trường. Kích thước phụ kiện cũng phải phù hợp với kích thước thang cáp để đảm bảo sự liên kết chắc chắn và an toàn.

Tuân thủ các tiêu chuẩn kỹ thuật

Quá trình lựa chọn và lắp đặt phụ kiện thang cáp cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật hiện hành. Điều này bao gồm việc tính toán tải trọng chịu đựng, khoảng cách lắp đặt giữa các điểm đỡ, và sử dụng đúng loại phụ kiện cho từng chức năng. Việc tuân thủ các quy định này không chỉ đảm bảo an toàn cho hệ thống điện mà còn giúp công trình đạt được các chứng nhận chất lượng cần thiết.

Với vai trò thiết yếu trong việc tạo nên một hệ thống thang cáp điện an toàn và hoàn chỉnh, các loại phụ kiện chính là yếu tố không thể thiếu. Nếu bạn đang tìm kiếm các loại phụ kiện thang cáp điện thông dụng chất lượng cao, hãy liên hệ ngay với Saigon Sinco. Chúng tôi cam kết cung cấp các sản phẩm đa dạng, đạt chuẩn kỹ thuật, mang lại giải pháp tối ưu nhất cho mọi dự án.
