PLC là gì? Tổng hợp các kiến thức về PLC

PLC là gì, là thiết bị điều khiển lập trình được sử dụng rộng rãi trong tự động hóa công nghiệp, giúp giám sát, điều khiển và tối ưu hóa hoạt động của hệ thống máy móc. Bài viết này sẽ giải thích chi tiết về PLC, bao gồm nguyên lý hoạt động, các ứng dụng phổ biến và những lưu ý khi lựa chọn thiết bị phù hợp. Khám phá ngay cùng Saigon Sinco để nâng cao hiệu quả vận hành và độ bền của hệ thống công nghiệp.

PLC là gì?

PLC (Programmable Logic Controller) là bộ điều khiển lập trình được sử dụng trong tự động hóa công nghiệp. Thiết bị này cho phép giám sát, điều khiển và tự động hóa các thiết bị điện, cơ khí và máy móc theo chương trình đã lập trình sẵn. PLC giúp thay thế các hệ thống điều khiển relay truyền thống, mang lại tính linh hoạt, độ chính xác cao và khả năng mở rộng dễ dàng.

Ưu điểm của PLC:

• Tự động hóa dễ dàng: Lập trình và thay đổi chức năng điều khiển nhanh chóng.

• Độ tin cậy cao: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

• Tiết kiệm chi phí: Giảm số lượng thiết bị rời và chi phí bảo trì.

• Khả năng mở rộng: Dễ dàng tích hợp thêm module đầu vào/ra, cảm biến, thiết bị ngoại vi.

PLC được ứng dụng rộng rãi trong các ngành như: sản xuất, bơm và quạt, dây chuyền đóng gói, máy CNC, hệ thống HVAC, và nhiều hệ thống tự động hóa khác.

PLC là gì?

Cấu tạo của PLC

PLC (Programmable Logic Controller – Bộ điều khiển lập trình) là thiết bị điện tử được thiết kế để giám sát và điều khiển tự động các quá trình công nghiệp. Một bộ PLC cơ bản bao gồm các thành phần chính sau:

Cấu tạo của PLC

CPU (Central Processing Unit – Bộ xử lý trung tâm)

• Là trái tim và bộ não của PLC, thực hiện xử lý chương trình, điều khiển tín hiệu đầu vào và đầu ra.

• CPU thực hiện các phép toán logic, so sánh dữ liệu, và quyết định trạng thái của các thiết bị đầu ra dựa trên chương trình được lập trình.

• Thường đi kèm bộ nhớ trong để lưu trữ chương trình, dữ liệu và trạng thái thiết bị, đảm bảo vận hành liên tục và có khả năng giữ thông tin khi mất điện tạm thời nếu có pin dự phòng.

Module đầu vào (Input Module)

• Nhận tín hiệu từ các thiết bị ngoại vi như cảm biến, công tắc, nút nhấn.

• Chuyển đổi tín hiệu analog (dòng, điện áp) hoặc digital (0/1) thành dữ liệu mà CPU có thể xử lý.

• Module đầu vào giúp PLC giám sát trạng thái thiết bị theo thời gian thực, từ đó phản hồi và điều khiển chính xác.

Module đầu ra (Output Module)

• Gửi tín hiệu điều khiển đến các thiết bị như động cơ, van điện từ, relay, còi báo động hoặc hệ thống chiếu sáng.

• Module đầu ra đảm bảo các thiết bị thực thi chính xác theo chương trình và duy trì vận hành an toàn, hiệu quả.

Nguồn cấp (Power Supply)

• Cung cấp điện áp ổn định cho toàn bộ hệ thống PLC.

• Điện áp thường dùng là 24VDC hoặc 220VAC, tùy loại PLC và yêu cầu hệ thống.

• Nguồn ổn định giúp PLC hoạt động liên tục và giảm rủi ro hỏng hóc thiết bị.

Bộ nhớ (Memory)

• Lưu trữ chương trình điều khiển, dữ liệu trạng thái thiết bị và các thông số vận hành.

• Cho phép PLC vận hành liên tục và ghi nhớ trạng thái trong trường hợp mất điện tạm thời (nếu có pin dự phòng).

• Bộ nhớ bao gồm RAM (tạm thời) và ROM/Flash (lưu trữ chương trình lâu dài).

Giao diện lập trình (Programming Interface)

• Cho phép người dùng lập trình, tải chương trình và giám sát hoạt động của PLC.

• Thường kết nối với máy tính qua USB, Ethernet, RS-232 hoặc RS-485.

• Giao diện lập trình giúp kỹ sư dễ dàng cài đặt, thay đổi chương trình và theo dõi trạng thái thiết bị trực tiếp trong quá trình vận hành.

Nhờ cấu tạo linh hoạt, modul hóa và dễ mở rộng, PLC trở thành trung tâm điều khiển tin cậy trong các hệ thống tự động hóa công nghiệp. Việc nắm rõ cấu tạo giúp người dùng dễ dàng lựa chọn PLC phù hợp với từng ứng dụng, nâng cao hiệu quả vận hành và đảm bảo an toàn cho toàn bộ hệ thống.

Nguyên lý hoạt động của PLC

PLC hoạt động dựa trên vòng lặp liên tục giữa nhận tín hiệu, xử lý chương trình và xuất tín hiệu điều khiển, giúp tự động hóa các thiết bị trong công nghiệp một cách chính xác và linh hoạt. Quá trình này gồm ba bước chính:

Nguyên lý hoạt động của PLC

Đọc tín hiệu ngõ vào

PLC nhận dữ liệu từ các thiết bị ngoại vi thông qua module đầu vào. Các thiết bị này có thể là:

• Cảm biến: cảm biến nhiệt, cảm biến áp suất, cảm biến vị trí, cảm biến tiệm cận, v.v.

• Công tắc và nút nhấn: dùng để kích hoạt hoặc dừng thiết bị theo nhu cầu vận hành.

• Thiết bị ngoại vi khác: như biến tần, đồng hồ đo, hoặc thiết bị đo lường.

Tín hiệu từ các thiết bị có thể ở dạng:

• Digital (0/1): bật/tắt, có/không, thường dùng cho công tắc và rơ le.

• Analog (dòng, điện áp): giá trị liên tục, dùng cho cảm biến đo nhiệt độ, áp suất, mức nước, tốc độ, v.v.

PLC liên tục quét tín hiệu đầu vào theo thời gian thực để cập nhật trạng thái của toàn bộ hệ thống. Quá trình này giúp PLC phát hiện ngay các thay đổi và phản hồi kịp thời.

Xử lý chương trình trong CPU

CPU là trung tâm điều khiển và xử lý dữ liệu của PLC. Sau khi nhận dữ liệu từ module đầu vào, CPU thực hiện:

• Thực hiện các lệnh logic và tính toán theo chương trình đã được lập trình trước đó.

• Quy trình quét vòng lặp (Scan Cycle):

    Quét đầu vào → 2. Thực hiện chương trình logic → 3. Cập nhật đầu ra → 4. Lặp lại liên tục.

• Sử dụng bộ nhớ để lưu trữ chương trình và dữ liệu thiết bị, đảm bảo PLC có thể vận hành ổn định, kể cả khi mất điện tạm thời nếu có pin dự phòng.

Nhờ cơ chế này, PLC có thể thực hiện các phép toán phức tạp, kiểm soát thứ tự vận hành, tính toán thời gian trễ, và đưa ra quyết định điều khiển chính xác.

Xuất tín hiệu ra điều khiển thiết bị

Sau khi xử lý xong, PLC gửi tín hiệu điều khiển tới module đầu ra, từ đó kích hoạt các thiết bị thực tế trong hệ thống. Các thiết bị đầu ra phổ biến bao gồm:

• Động cơ điện: bơm, quạt, băng tải, máy CNC.

• Van điện từ: điều khiển dòng chảy, áp suất hoặc mức chất lỏng.

• Rơ le, hệ thống chiếu sáng, còi báo động, hoặc các thiết bị cơ điện khác.

Tín hiệu đầu ra được PLC điều chỉnh theo logic và thứ tự chương trình, đảm bảo thiết bị vận hành chính xác, an toàn và tiết kiệm năng lượng.

Các loại PLC

PLC được phân loại dựa trên khả năng mở rộng, công suất xử lý và tính năng sử dụng, phù hợp với nhiều ứng dụng công nghiệp khác nhau. Các loại PLC phổ biến gồm:

• PLC nhỏ gọn (Compact PLC)

  Tích hợp tất cả các module đầu vào/ra, CPU và nguồn trong cùng một thiết bị.
  Phù hợp cho các ứng dụng nhỏ, chi phí thấp, dễ lắp đặt và vận hành.

• PLC mô-đun (Modular PLC)

   Các module CPU, đầu vào/ra, nguồn và giao tiếp được tách riêng, dễ dàng mở rộng.
  Thích hợp cho các hệ thống lớn, cần mở rộng hoặc tùy chỉnh theo nhu cầu.

• PLC công nghiệp cao cấp (Advanced/High-end PLC)

  Khả năng xử lý nhanh, dung lượng lớn, tích hợp nhiều tính năng như mạng truyền thông, điều khiển robot, giám sát quá trình phức tạp.
  Phù hợp với các hệ thống tự động hóa quy mô lớn, dây chuyền sản xuất hiện đại.

• PLC nhỏ lẻ cho mục đích đặc thù (Special-purpose PLC)

  Thiết kế riêng cho các ứng dụng đặc thù như xử lý nước, băng tải, máy CNC.
  Tối ưu hóa hiệu suất cho từng ngành nghề cụ thể.

Việc lựa chọn loại PLC phù hợp giúp tối ưu hóa hiệu suất, tiết kiệm chi phí và đảm bảo tính ổn định của hệ thống.

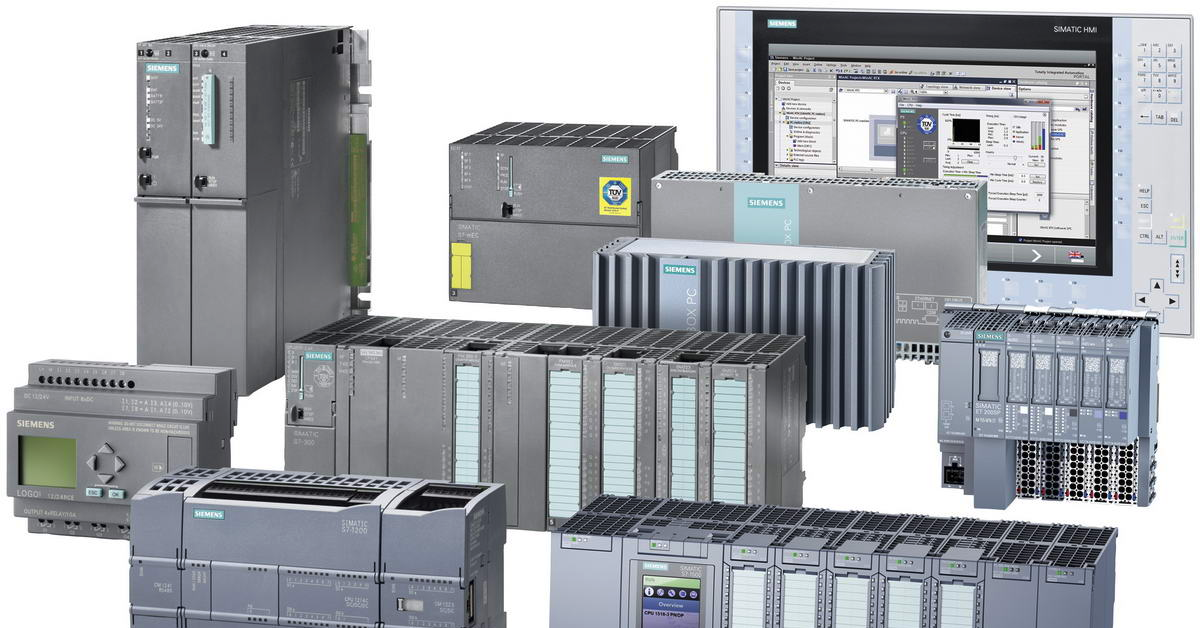

Các loại PLC

Lợi ích khi sử dụng PLC

Sử dụng PLC trong hệ thống tự động hóa mang lại nhiều lợi ích quan trọng:

• Tự động hóa quy trình: giảm sai sót, tăng hiệu quả và năng suất sản xuất.

• Linh hoạt và dễ lập trình: dễ thay đổi chương trình, mở rộng hệ thống khi cần.

• Độ tin cậy cao: hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

• Giám sát và điều khiển chính xác: kiểm soát tốc độ, vị trí, thời gian và các thông số quan trọng của thiết bị.

• Tiết kiệm chi phí: giảm số lượng thiết bị rời, nhân lực vận hành và chi phí bảo trì.

• Khả năng mở rộng và tích hợp: dễ dàng kết nối với các module, hệ thống SCADA, HMI, mạng truyền thông công nghiệp.

Nhờ những lợi ích này, PLC trở thành trung tâm điều khiển đáng tin cậy trong các hệ thống tự động hóa công nghiệp, giúp nâng cao hiệu quả vận hành và đảm bảo an toàn cho hệ thống.

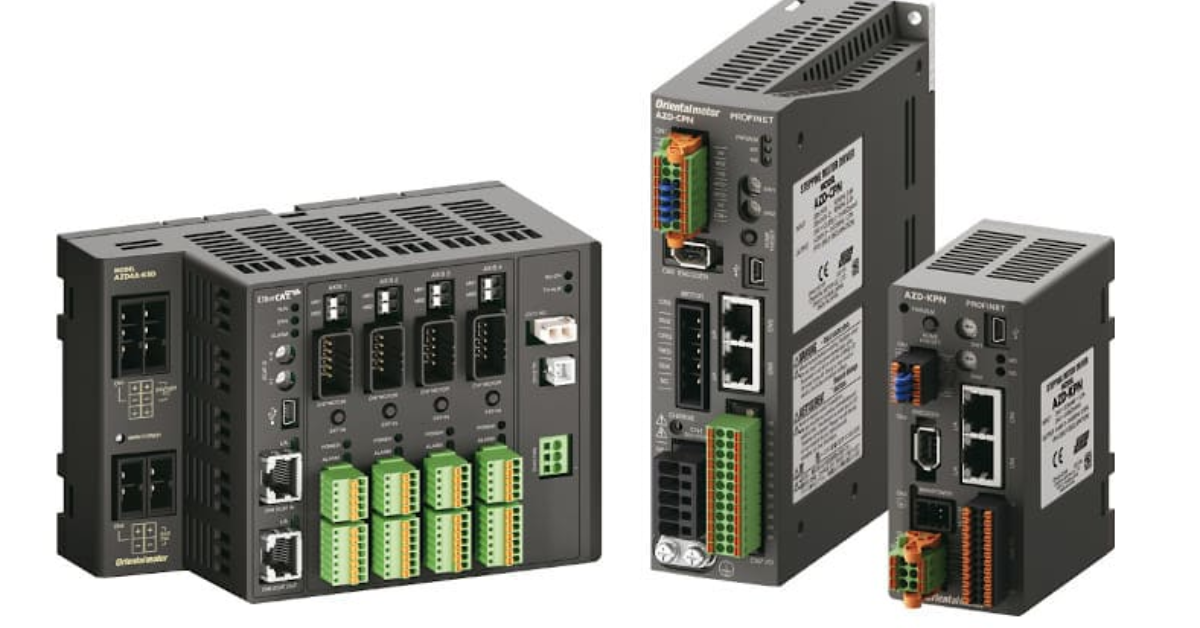

Lợi ích khi sử dụng PLC

PLC là gì thì đã được giải thích một cách chính xác và hiệu quả. Việc lựa chọn PLC phù hợp, vận hành đúng cách và bảo trì định kỳ sẽ đảm bảo hệ thống hoạt động ổn định, tiết kiệm năng lượng và giảm chi phí bảo trì. Với kinh nghiệm lâu năm trong lĩnh vực thiết bị công nghiệp, Saigon Sinco luôn mang đến những giải pháp PLC chất lượng, đa dạng và đáng tin cậy, đáp ứng mọi nhu cầu vận hành công nghiệp. Đồng hành cùng Saigon Sinco để nâng cao hiệu suất và tối ưu hóa hệ thống tự động hóa của bạn.
