Quang treo máng cáp là gì? Cấu tạo, đặc điểm và cách lắp đặt

Trong mọi công trình xây dựng hiện đại, việc đảm bảo an toàn và tính thẩm mỹ cho hệ thống dây cáp điện là ưu tiên hàng đầu.Quang treo máng cáp đóng vai trò cốt lõi trong việc cố định chắc chắn máng cáp trên trần, tường hoặc xà gồ. Đây là phụ kiện bắt buộc phải có để giữ cho tuyến cáp luôn ổn định và thẳng hàng. Bài viết này Saigon Sinco sẽ giúp bạn hiểu rõ cấu tạo, ưu điểm vượt trội, và hướng dẫn chi tiết cách sử dụng quang treo máng cáp để đảm bảo hệ thống điện của bạn đạt tiêu chuẩn an toàn và thẩm mỹ cao nhất.

Quang treo máng cáp là gì?

Quang treo máng cáp là một phụ kiện nhỏ gọn nhưng có vai trò cực kỳ quan trọng trong việc lắp đặt hệ thống máng cáp. Chức năng chính của nó là đỡ và cố định máng cáp vào trần nhà, tường hoặc các kết cấu khác của công trình. Nhờ có quang treo, hệ thống máng cáp được treo một cách chắc chắn, không bị xê dịch hay rơi rớt, đảm bảo an toàn cho toàn bộ đường dây dẫn và những người xung quanh.

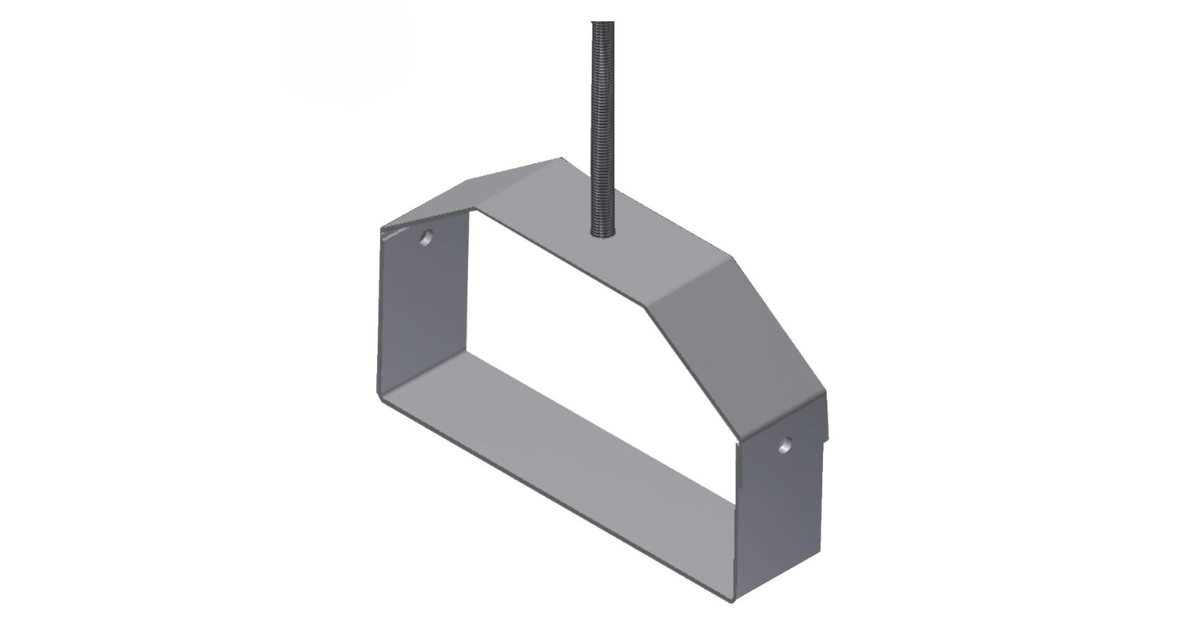

Quang treo máng cáp

Cấu tạo và đặc điểm

Cấu tạo và đặc điểm của quang treo máng cáp được thiết kế để phù hợp với nhiều môi trường và yêu cầu kỹ thuật khác nhau, đảm bảo hiệu quả và độ bền tối đa.

Hình dạng

Vai trò và tầm quan trọng của quang treo

Quang treo máng cáp thường có hình chữ U hoặc hình L, tùy thuộc vào cách thức lắp đặt. Chúng có các lỗ được đục sẵn để bắt bulong, ty ren, hoặc các loại phụ kiện khác, giúp việc cố định vào trần hoặc tường trở nên dễ dàng và nhanh chóng. Kích thước của quang treo sẽ tương thích với kích thước của máng cáp để đảm bảo sự ăn khớp hoàn hảo, giữ cho máng cáp không bị lỏng lẻo.

Vật liệu và lớp phủ bề mặt

Giống như máng cáp, quang treo cũng được sản xuất từ nhiều loại vật liệu và lớp phủ khác nhau để phù hợp với từng môi trường sử dụng:

• Tôn thép sơn tĩnh điện: Loại này phù hợp với môi trường trong nhà, văn phòng, nơi không có yếu tố ẩm ướt hoặc hóa chất. Lớp sơn tĩnh điện giúp tăng tính thẩm mỹ và bảo vệ quang treo khỏi bị oxy hóa thông thường.

• Tôn mạ kẽm điện phân: Được sử dụng cho các môi trường khô ráo hơn, có khả năng chống ăn mòn ở mức độ vừa phải.

• Tôn mạ kẽm nhúng nóng: Đây là lựa chọn lý tưởng cho môi trường ngoài trời, nhà máy, xưởng sản xuất có độ ẩm cao hoặc môi trường ven biển, nhờ lớp kẽm dày và bền bỉ, chống ăn mòn hiệu quả.

• Inox (thép không gỉ): Chống ăn mòn tuyệt đối, phù hợp với các ngành đặc thù như y tế, thực phẩm, hoặc môi trường chứa hóa chất, nơi yêu cầu vệ sinh và độ bền cao.

Việc chọn đúng loại vật liệu và lớp phủ sẽ quyết định tuổi thọ và độ an toàn của toàn bộ hệ thống. Hiểu rõ về quang treo máng cáp là gì và các đặc điểm này sẽ giúp bạn đưa ra lựa chọn phù hợp nhất cho dự án của mình.

Vai trò và tầm quan trọng của quang treo

Quang treo máng cáp đóng một vai trò thiết yếu trong việc đảm bảo hệ thống máng cáp được lắp đặt đúng cách và an toàn. Mặc dù là một phụ kiện nhỏ, tầm quan trọng của nó không thể bị đánh giá thấp.

Đảm bảo an toàn và chịu tải

Cố định hệ thống máng cáp

Vai trò chính của quang treo là cố định và giữ vững máng cáp vào trần, tường hoặc các kết cấu xây dựng khác. Trong quá trình thi công, việc lắp đặt chắc chắn máng cáp là yếu tố then chốt để đảm bảo toàn bộ hệ thống dây dẫn được sắp xếp gọn gàng, không bị xê dịch hay lỏng lẻo. Quang treo giúp hệ thống cáp duy trì được vị trí cố định, tránh các sự cố không mong muốn do va chạm hoặc tác động từ môi trường bên ngoài.

Đảm bảo an toàn và chịu tải

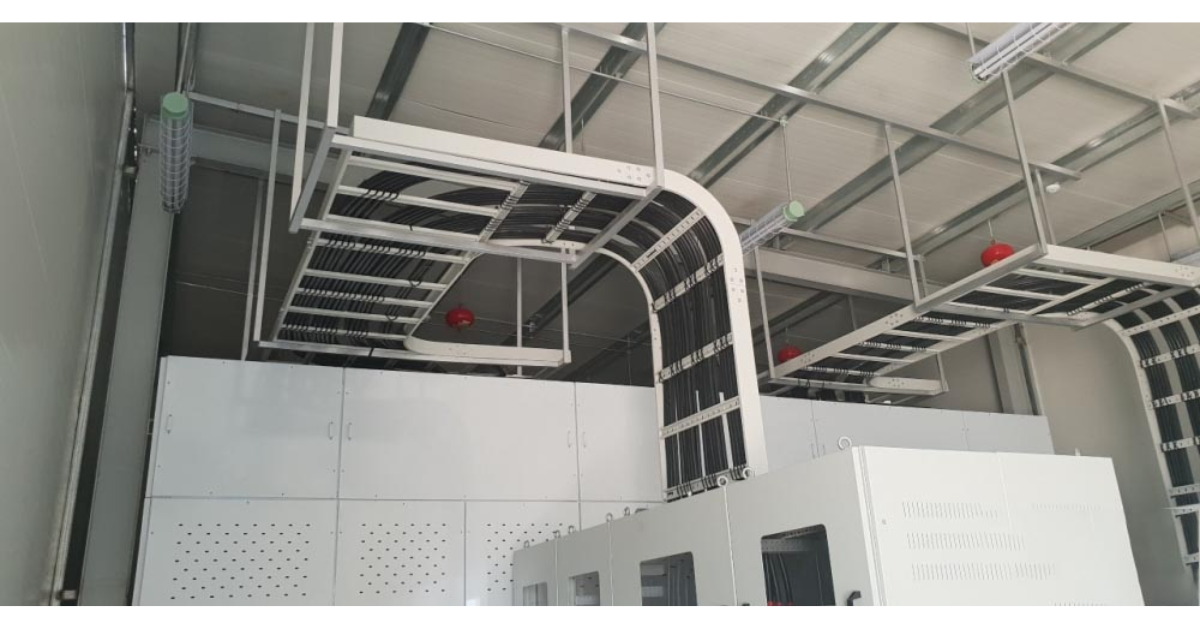

Đảm bảo an toàn và chịu tải

An toàn là yếu tố hàng đầu trong bất kỳ hệ thống điện nào. Quang treo máng cáp được thiết kế để chịu được tải trọng của máng và toàn bộ dây cáp bên trong. Bằng cách phân bổ trọng lượng đồng đều, quang treo giúp hệ thống không bị biến dạng hay sụp đổ. Việc sử dụng quang treo đúng cách sẽ giảm thiểu nguy cơ chập điện, cháy nổ do dây cáp bị đứt hoặc hư hỏng.

Tăng tính thẩm mỹ

Một hệ thống máng cáp được lắp đặt gọn gàng, thẳng hàng không chỉ an toàn mà còn tăng tính thẩm mỹ cho công trình. Nhờ có quang treo, máng cáp được treo một cách đồng đều, giúp hệ thống điện trở nên chuyên nghiệp và ngăn nắp hơn. Điều này đặc biệt quan trọng trong các công trình thương mại, tòa nhà văn phòng hay trung tâm mua sắm, nơi mà tính thẩm mỹ luôn được đề cao.

Hướng dẫn lắp đặt cơ bản

Lắp đặt quang treo máng cáp đúng cách là yếu tố quan trọng để đảm bảo an toàn và độ bền cho hệ thống điện. Việc này thường được thực hiện kết hợp với ty ren và tuân thủ các khoảng cách tiêu chuẩn.

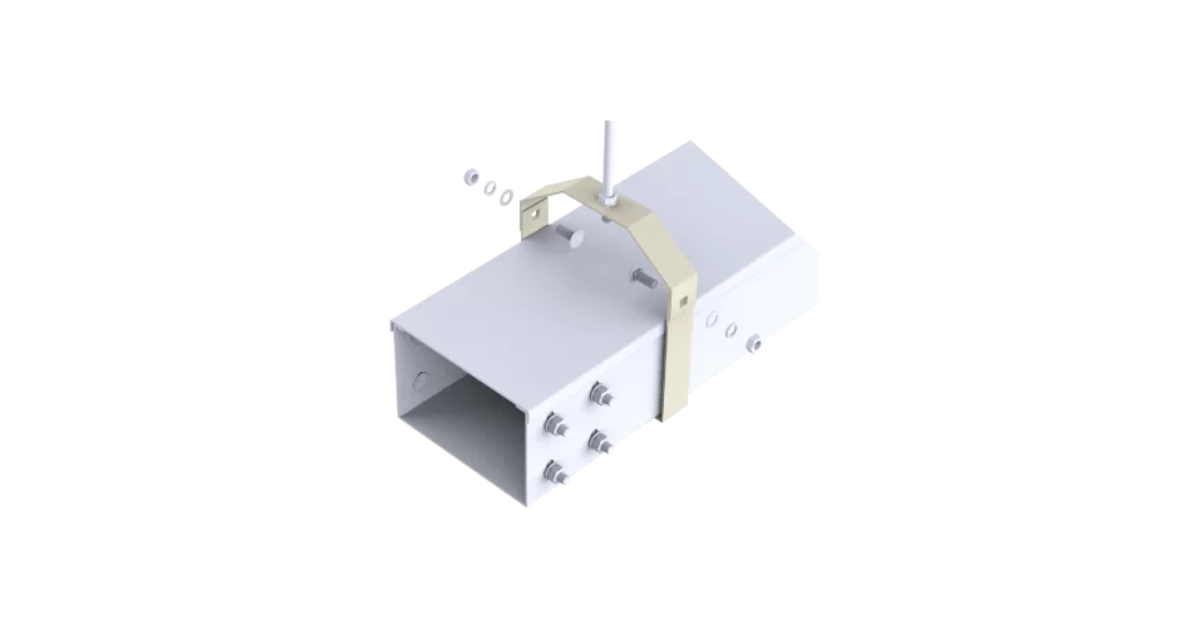

Hướng dẫn lắp đặt cơ bản

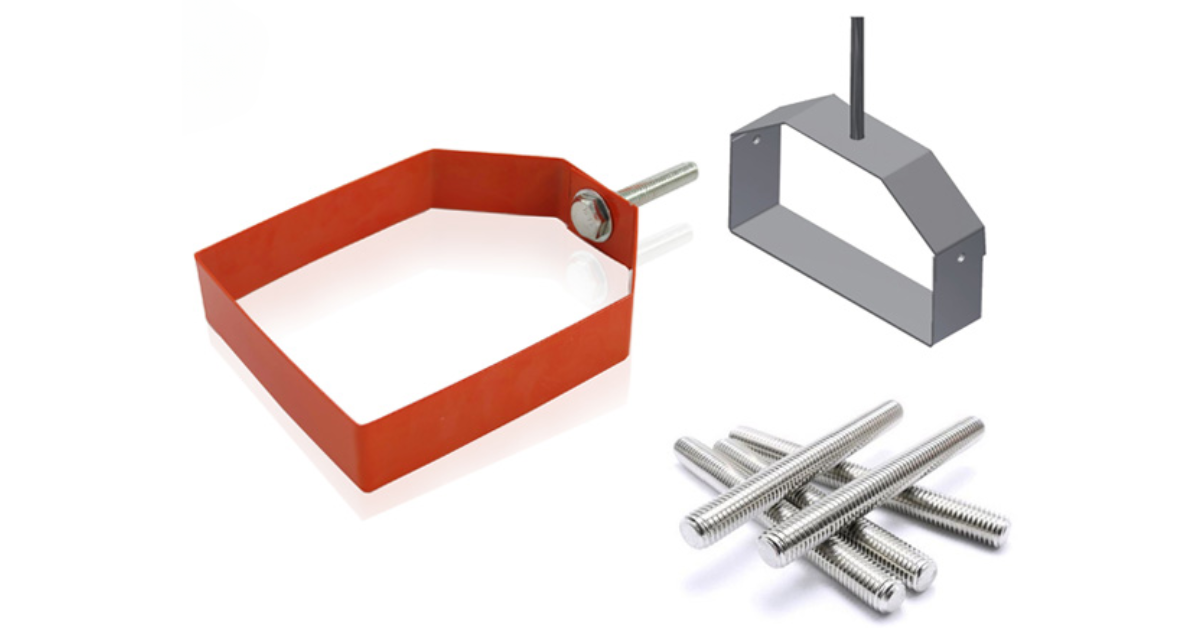

Kết hợp với ty ren

Phương pháp lắp đặt quang treo phổ biến nhất là sử dụng ty ren. Ty ren là một thanh thép dài, có ren suốt, được gắn vào trần bê tông hoặc kết cấu chịu lực. Quang treo sẽ được treo trên ty ren này bằng cách siết chặt các đai ốc. Để đảm bảo chắc chắn, người ta thường dùng thêm bu lông nở để cố định ty ren vào trần. Cách lắp đặt này giúp quang treo và máng cáp được giữ vững, chịu tải tốt, đồng thời dễ dàng điều chỉnh độ cao.

Khoảng cách lắp đặt tiêu chuẩn

Để hệ thống máng cáp không bị võng hoặc biến dạng dưới tác động của trọng lượng, cần tuân thủ khoảng cách lắp đặt tiêu chuẩn giữa các quang treo.

• Tải trọng nhẹ: Khoảng cách giữa các quang treo thường là 1.5m - 2m.

• Tải trọng trung bình: Khoảng cách nên giảm xuống còn 1.2m - 1.5m.

• Tải trọng nặng: Khoảng cách cần được rút ngắn hơn nữa, khoảng 1m - 1.2m.

Ngoài ra, cần lưu ý lắp đặt quang treo ở những vị trí đặc biệt như gần khúc cua, co, T hay ngã rẽ để đảm bảo sự ổn định của hệ thống.

Các thông số kỹ thuật cần quan tâm

Khi lựa chọn quang treo máng cáp, bạn cần chú ý đến các thông số kỹ thuật để đảm bảo phụ kiện này phù hợp với hệ thống máng cáp của mình. Việc chọn đúng thông số không chỉ giúp việc lắp đặt dễ dàng mà còn đảm bảo độ an toàn và độ bền cho công trình.

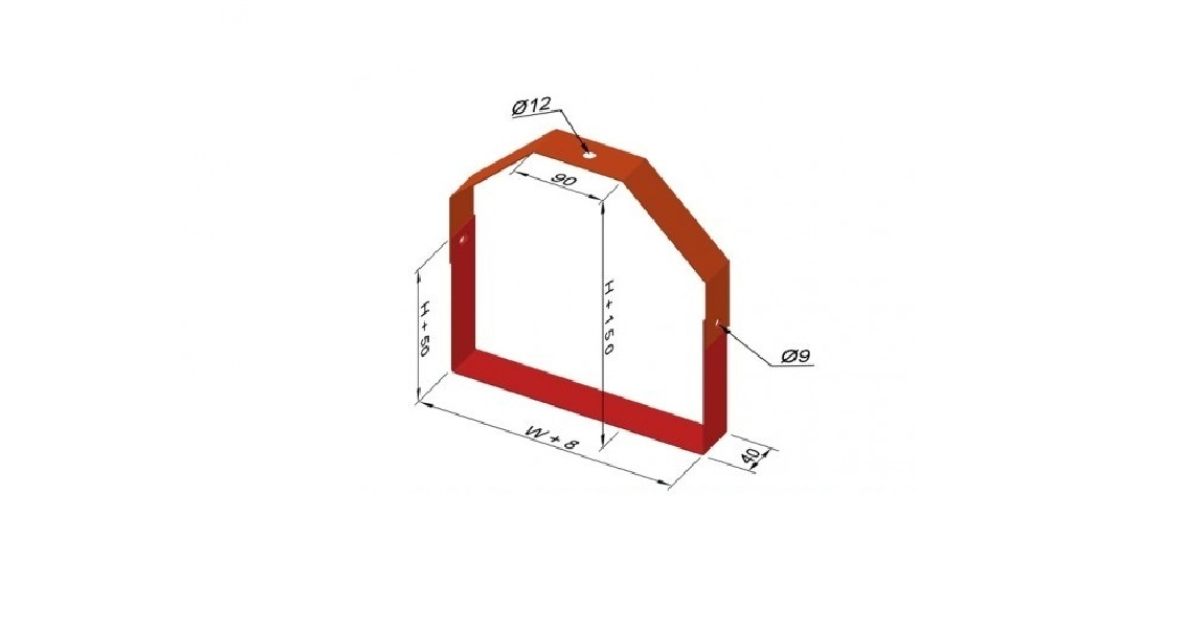

Các thông số kỹ thuật cần quan tâm

Kích thước (phù hợp với chiều rộng máng cáp)

Kích thước là thông số quan trọng nhất của quang treo, bởi nó phải hoàn toàn tương thích với chiều rộng của máng cáp. Nếu quang treo quá nhỏ, bạn sẽ không thể lắp đặt; nếu quá lớn, máng cáp sẽ bị lỏng lẻo, không đảm bảo chắc chắn. Các nhà sản xuất thường sản xuất quang treo với nhiều kích thước tiêu chuẩn (ví dụ: 50mm, 100mm, 150mm, 200mm,...) để phù hợp với các loại máng cáp có sẵn trên thị trường.

Độ dày vật liệu

Độ dày của vật liệu quyết định khả năng chịu lực và độ bền của quang treo. Với các hệ thống máng cáp có tải trọng lớn, chứa nhiều dây dẫn, bạn cần chọn quang treo có độ dày lớn để đảm bảo khả năng chịu tải. Ngược lại, đối với hệ thống nhỏ, ít dây dẫn, bạn có thể chọn loại có độ dày vừa phải để tối ưu chi phí. Độ dày vật liệu phổ biến thường từ 1.0mm đến 2.0mm.

Để hệ thống điện của bạn được an toàn và bền vững, việc lựa chọn quang treo máng cáp phù hợp là yếu tố không thể bỏ qua. Nắm rõ các thông số kỹ thuật và vai trò của phụ kiện này sẽ giúp bạn đưa ra quyết định chính xác. Tại Saigon Sinco, chúng tôi sẵn sàng hỗ trợ bạn tìm được giải pháp tối ưu nhất cho mọi công trình.
