Hướng dẫn chi tiết quy trình kiểm tra tủ điện trung thế

Tủ điện trung thế đóng vai trò quan trọng trong hệ thống phân phối điện công nghiệp, thương mại và dân dụng quy mô lớn với mức điện áp 6-35kV. Bài viết của Sài Gòn Sinco hướng dẫn chi tiết quy trình kiểm tra tủ điện trung thế, giúp bạn thực hiện công việc này an toàn và chuyên nghiệp.

Tại sao cần thực hiện quy trình kiểm tra tủ điện trung thế?

Tủ điện trung thế không chỉ là một thiết bị đắt tiền mà còn là thành phần cốt lõi, đảm bảo sự liên tục và ổn định cho việc cung cấp điện năng trong các nhà máy, tòa nhà, khu công nghiệp. Bất kỳ sự cố nào xảy ra tại đây đều có thể dẫn đến những hậu quả nghiêm trọng: ngừng hoạt động sản xuất kinh doanh gây thiệt hại kinh tế lớn, nguy cơ cháy nổ, mất an toàn cho người vận hành và hư hỏng các thiết bị điện khác.

Do đó, việc thực hiện một quy trình kiểm tra tủ điện trung thế bài bản và định kỳ là điều không thể thiếu. Nó không chỉ giúp phát hiện sớm các dấu hiệu bất thường, các hư hỏng tiềm ẩn trước khi chúng trở thành sự cố nghiêm trọng, mà còn:

• Đảm bảo an toàn: Giảm thiểu tối đa nguy cơ tai nạn điện cho con người.

• Tăng độ tin cậy: Duy trì hoạt động ổn định, liên tục của hệ thống điện.

• Kéo dài tuổi thọ thiết bị: Phát hiện và khắc phục sớm các yếu tố gây hại (bụi bẩn, ẩm ướt, tiếp xúc kém) giúp tủ và các khí cụ bên trong hoạt động bền bỉ hơn.

• Tối ưu chi phí: Chi phí cho việc kiểm tra, bảo trì phòng ngừa luôn thấp hơn rất nhiều so với chi phí khắc phục sự cố và thiệt hại do ngừng hoạt động.

• Tuân thủ quy định: Đáp ứng các yêu cầu về an toàn điện và bảo trì theo quy định của pháp luật và tiêu chuẩn ngành.

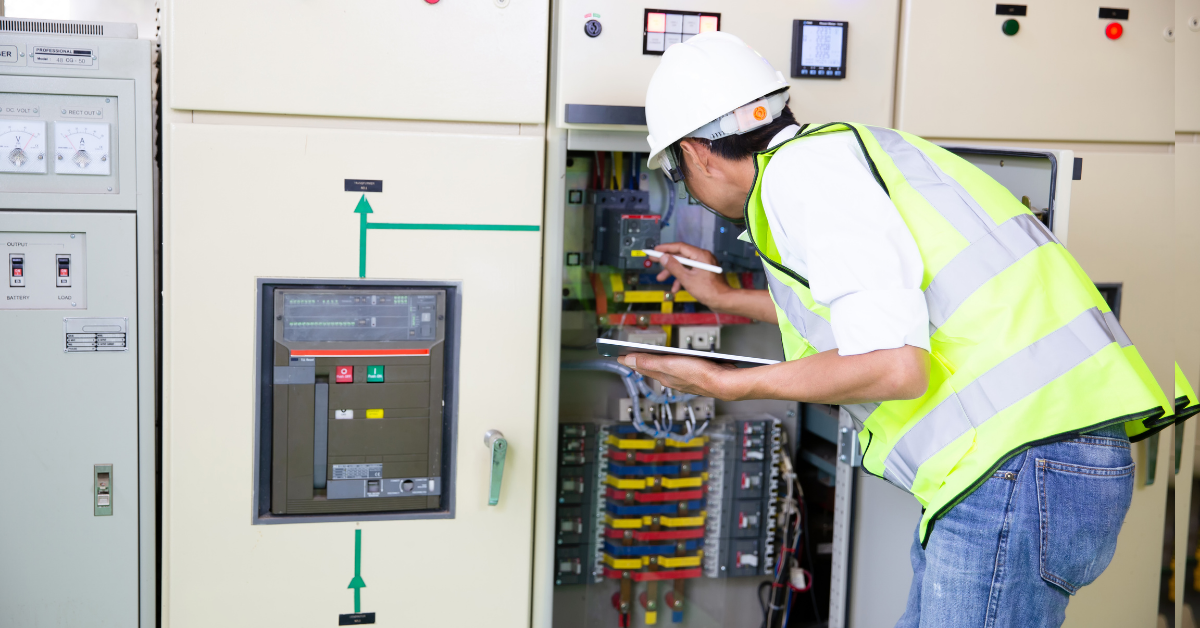

Tại sao cần thực hiện quy trình kiểm tra tủ điện trung thế

Các bước cơ bản trong quy trình kiểm tra tủ điện trung thế

Quá trình kiểm tra tủ điện trung thế cần được thực hiện một cách có hệ thống, tuân thủ các bước cụ thể. Dưới đây là quy trình kiểm tra chi tiết:

Bước 1: Kiểm tra bên ngoài tủ điện trung thế

Đây là bước kiểm tra trực quan ban đầu, có thể thực hiện mà không cần cắt điện hoàn toàn (nhưng vẫn phải đảm bảo khoảng cách an toàn). Mục đích là đánh giá tình trạng tổng thể và môi trường xung quanh tủ.

• Vệ sinh tổng thể: Quan sát mức độ sạch sẽ của vỏ tủ, nền nhà xung quanh. Bụi bẩn tích tụ lâu ngày có thể len lỏi vào bên trong, ảnh hưởng đến cách điện và tản nhiệt.

• Tình trạng vỏ tủ: Kiểm tra xem vỏ tủ có bị móp méo, biến dạng, rỉ sét, lớp sơn có bị bong tróc không. Đặc biệt chú ý các vị trí gioăng cửa, đảm bảo độ kín khít để chống bụi và ẩm.

• Biển báo và chỉ dẫn: Kiểm tra các nhãn cảnh báo an toàn, sơ đồ một sợi (nếu có dán bên ngoài), nhãn tên tủ có còn rõ ràng, đầy đủ không.

• Đèn báo, đồng hồ: Quan sát trạng thái hoạt động của các đèn báo pha, đồng hồ đo (V, A) trên mặt tủ xem có hiển thị bình thường không.

• Thông gió: Kiểm tra các lưới thông gió (nếu có) có bị bụi bẩn che lấp, đảm bảo không khí lưu thông để làm mát thiết bị.

• Môi trường xung quanh: Đảm bảo không có vật cản che chắn phía trước tủ, không có dấu hiệu rò rỉ nước hoặc hóa chất gần khu vực tủ.

Bước kiểm tra bên ngoài tuy đơn giản nhưng cung cấp những thông tin ban đầu quan trọng về điều kiện vận hành của tủ.

Bước 2: Kiểm tra hệ thống dây nối bên trong tủ điện trung thế

Bước này bắt buộc phải thực hiện sau khi đã cắt điện hoàn toàn và đảm bảo an toàn. Mục tiêu là kiểm tra chất lượng các mối nối điện và tình trạng dây dẫn bên trong.

• Kiểm tra mối nối động lực: Dùng mắt thường và có thể kết hợp dụng cụ (cờ lê lực nếu cần siết lại) để kiểm tra các đầu cốt (lugs) nối vào thanh cái (busbar), đầu vào/ra máy cắt, biến dòng, biến điện áp. Đảm bảo các mối nối chắc chắn, không có dấu hiệu bị lỏng, biến màu do phát nhiệt quá mức. Các bu lông, đai ốc phải được siết chặt đúng lực quy định.

• Kiểm tra dây điều khiển (nhị thứ): Kiểm tra tình trạng các dây điều khiển, dây tín hiệu nối vào relay, đồng hồ, các khối đấu dây (terminal blocks). Đảm bảo dây không bị trầy xước vỏ cách điện, không bị đứt ngầm, các đầu cốt bấm chắc chắn, không bị tuột khỏi vị trí đấu nối.

• Kiểm tra thanh cái (Busbar): Quan sát bề mặt thanh cái xem có bị bám bẩn, oxy hóa, hoặc có dấu hiệu bị ăn mòn không. Kiểm tra các điểm đỡ, sứ cách điện của thanh cái có bị nứt vỡ, bám bẩn không.

• Kiểm tra hệ thống tiếp địa: Kiểm tra dây tiếp địa có được kết nối chắc chắn vào vỏ tủ và hệ thống tiếp địa chung hay không. Mối nối phải đảm bảo liên tục và có điện trở thấp.

• Sắp xếp và đánh dấu: Kiểm tra việc đi dây có gọn gàng, khoa học không, có sử dụng máng đi dây phù hợp không. Các dây dẫn, thiết bị có được đánh dấu (tagging) rõ ràng theo bản vẽ thiết kế không, giúp thuận tiện cho việc kiểm tra, sửa chữa sau này.

Các mối nối lỏng lẻo hoặc dây dẫn hư hỏng là nguyên nhân phổ biến gây ra sự cố phát nhiệt, chập cháy, do đó bước kiểm tra này cực kỳ quan trọng.

Bước 3: Kiểm tra và đo điện trở cách điện của tủ điện trung thế

Đây là một trong những hạng mục thử nghiệm quan trọng nhất trong quy trình kiểm tra tủ điện trung thế, nhằm đánh giá khả năng cách ly về điện giữa các phần dẫn điện với nhau và giữa phần dẫn điện với vỏ tủ (đất). Việc này chỉ được thực hiện bởi kỹ thuật viên có chuyên môn và sử dụng thiết bị đo chuyên dụng (đồng hồ đo điện trở cách điện - Megger) sau khi đã cắt điện và tách các kết nối cần thiết.

• Mục đích: Phát hiện sự suy giảm về khả năng cách điện do ẩm ướt, bụi bẩn, lão hóa vật liệu hoặc hư hỏng cơ khí. Điện trở cách điện thấp là dấu hiệu tiềm ẩn nguy cơ phóng điện, ngắn mạch.

• Cách thực hiện (nguyên tắc): Dùng Megger đưa một điện áp thử nghiệm DC cao (thường là 2.5kV, 5kV hoặc cao hơn tùy cấp điện áp của tủ) vào các phần cần kiểm tra và đo giá trị điện trở. Các phép đo cốt lõi cần thực hiện bao gồm đo cách điện giữa các pha với nhau để kiểm tra lớp cách điện giữa các thanh dẫn. Tiếp theo là đo cách điện giữa từng pha với đất (thường là vỏ tủ đã được nối đất) nhằm đánh giá khả năng cách ly của từng pha so với khung tủ. Ngoài ra, cách điện của các mạch điều khiển và mạch đo lường cũng cần được kiểm tra, thường sử dụng một cấp điện áp thử nghiệm thấp hơn.

• Đánh giá kết quả: So sánh giá trị điện trở đo được với các tiêu chuẩn quy định (ví dụ TCVN, IEC) hoặc với kết quả đo của các lần kiểm tra trước đó. Giá trị điện trở cách điện phải đạt mức tối thiểu cho phép. Chỉ số phân cực (PI) và chỉ số hấp thụ điện môi (DAR) cũng thường được ghi nhận để đánh giá sâu hơn về chất lượng cách điện.

Việc đo điện trở cách điện định kỳ giúp theo dõi xu hướng suy giảm cách điện và đưa ra cảnh báo sớm.

Bước 4: Kiểm tra chức năng của các thiết bị trong tủ điện trung thế

Sau khi đã đánh giá tình trạng trực quan và đảm bảo khả năng cách điện, bước tiếp theo trong quy trình kiểm tra tủ điện trung thế là xác nhận xem các thiết bị đóng cắt, bảo vệ và phụ trợ có hoạt động đúng như thiết kế hay không. Việc kiểm tra chức năng này cực kỳ quan trọng để đảm bảo rằng tủ điện sẽ phản ứng chính xác khi có sự cố hoặc khi cần thực hiện các thao tác vận hành. Bước này đòi hỏi sự cẩn trọng cao độ và phải tuân thủ quy trình an toàn nghiêm ngặt, thường cần cấp lại nguồn điều khiển cho một số hạng mục thử nghiệm.

• Kiểm tra máy cắt (Circuit Breaker): Đây là khí cụ quan trọng nhất. Cần kiểm tra thao tác đóng/cắt cơ khí bằng tay và bằng điện (từ xa/nút nhấn) xem có trơn tru, dứt khoát không. Quan sát hoặc kiểm tra bộ phận tích năng lượng (lò xo/khí nén) và các chỉ thị trạng thái. Nếu điều kiện cho phép và an toàn, có thể kiểm tra sơ bộ tình trạng tiếp điểm hoặc đo điện trở tiếp xúc để đánh giá chất lượng tiếp xúc.

• Kiểm tra Relay bảo vệ: Đối chiếu các giá trị cài đặt trên relay với tài liệu thiết kế hoặc phiếu chỉnh định để đảm bảo tính chính xác. Quan trọng hơn, nếu có thiết bị chuyên dụng (hợp bộ thử nghiệm nhị thứ), cần mô phỏng tín hiệu sự cố (dòng/áp) để kiểm tra xem relay có gửi tín hiệu đi cắt đúng theo giá trị và thời gian đã cài đặt hay không.

• Kiểm tra các thiết bị phụ trợ khác: Bao gồm việc kiểm tra thao tác đóng/cắt của dao cách ly, dao tiếp địa, đảm bảo các cơ cấu khóa liên động (interlock) hoạt động đúng để ngăn chặn các thao tác sai nguy hiểm. Kiểm tra tình trạng bên ngoài của biến dòng (CT), biến điện áp (VT/PT). Xác nhận lại hoạt động của các đồng hồ đo lường và đèn báo trạng thái sau khi có nguồn điều khiển. Kiểm tra chức năng của hệ thống sấy chống ẩm (nếu có) xem có hoạt động theo đúng cài đặt nhiệt độ/độ ẩm không.

Việc kiểm tra kỹ lưỡng chức năng của từng bộ phận đảm bảo rằng tủ điện trung thế luôn ở trạng thái sẵn sàng hoạt động an toàn và hiệu quả, bảo vệ hệ thống điện khỏi các sự cố tiềm ẩn.

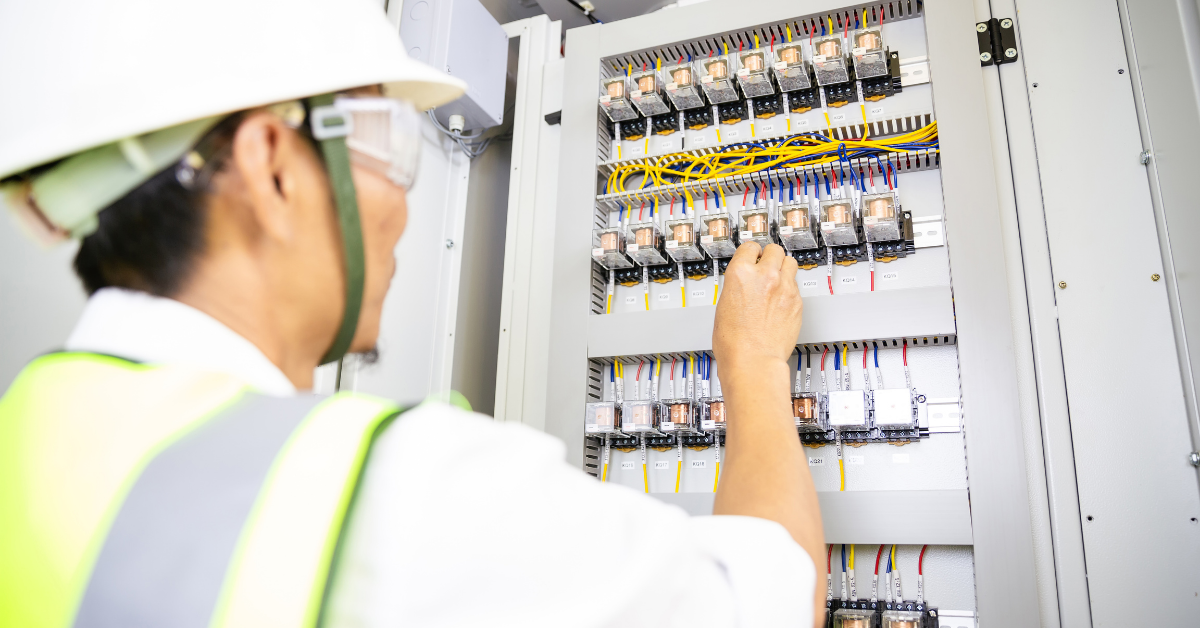

Các bước cơ bản trong quy trình kiểm tra tủ điện trung thế

Tần suất thực hiện quy trình kiểm tra tủ điện trung thế

Tần suất thực hiện quy trình kiểm tra tủ điện trung thế phụ thuộc vào nhiều yếu tố:

• Khuyến cáo của nhà sản xuất: Đây là tài liệu tham khảo quan trọng đầu tiên. Các hãng sản xuất tủ điện và thiết bị đóng cắt thường có hướng dẫn cụ thể về lịch trình bảo trì, kiểm tra cho sản phẩm của họ.

• Tiêu chuẩn ngành và quy định pháp luật: Các quy chuẩn kỹ thuật quốc gia (TCVN) hoặc tiêu chuẩn quốc tế (IEC) và các quy định về an toàn điện có thể đưa ra yêu cầu tối thiểu về tần suất kiểm tra.

• Môi trường vận hành: Tủ điện lắp đặt trong môi trường khắc nghiệt (ẩm ướt, bụi bẩn, hóa chất, nhiệt độ cao) sẽ cần kiểm tra thường xuyên hơn so với tủ lắp đặt trong môi trường sạch sẽ, khô ráo, ổn định.

• Tầm quan trọng của phụ tải: Các tủ điện cấp nguồn cho những phụ tải quan trọng, yêu cầu độ tin cậy cung cấp điện cao (bệnh viện, trung tâm dữ liệu, dây chuyền sản xuất liên tục) cần được kiểm tra với tần suất dày hơn.

• Tuổi thọ và tình trạng thiết bị: Thiết bị càng cũ càng có nguy cơ hư hỏng cao hơn, do đó cần kiểm tra thường xuyên hơn. Nếu tủ đã từng xảy ra sự cố hoặc có dấu hiệu bất thường, tần suất kiểm tra cũng cần tăng lên.

• Lịch sử bảo trì: Kết quả của các lần kiểm tra trước đó cũng là yếu tố để quyết định tần suất cho lần kiểm tra tiếp theo.

Thông thường, việc kiểm tra trực quan và vệ sinh cơ bản nên được thực hiện thường xuyên hơn (ví dụ: 3-6 tháng/lần). Các hạng mục kiểm tra sâu hơn như đo cách điện, kiểm tra chức năng relay, bảo dưỡng máy cắt thường được thực hiện định kỳ hàng năm (1 năm/lần) hoặc theo một lịch trình cụ thể dựa trên các yếu tố đã nêu.

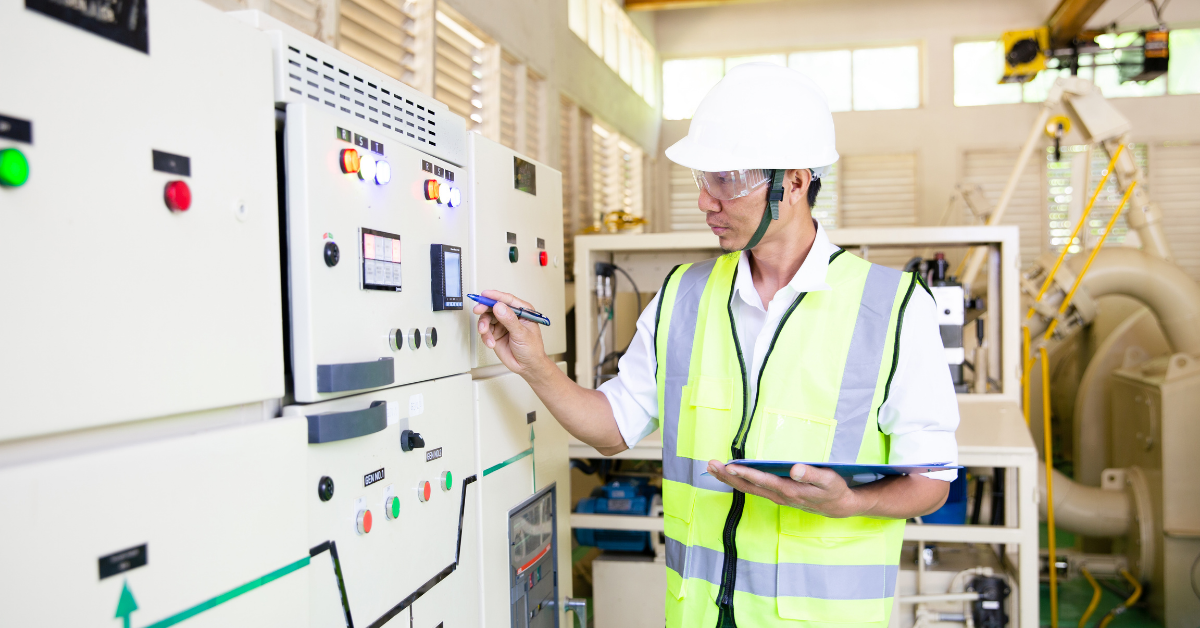

Tần suất thực hiện quy trình kiểm tra tủ điện trung thế

Lưu ý quan trọng khi thực hiện quy trình kiểm tra tủ điện trung thế

An toàn là yếu tố được đặt lên hàng đầu tuyệt đối khi thực hiện bất kỳ công việc nào liên quan đến tủ điện trung thế. Dưới đây là những lưu ý sống còn mà bất kỳ ai tham gia vào quy trình kiểm tra tủ điện trung thế đều phải tuân thủ:

• Chỉ người có chuyên môn thực hiện: Tuyệt đối không cho phép người không có kiến thức, kỹ năng và chưa được đào tạo về an toàn điện trung thế thực hiện công việc kiểm tra, đặc biệt là các thao tác bên trong tủ.

• Thực hiện đầy đủ biện pháp an toàn điện: Luôn tuân thủ nghiêm ngặt quy trình 5 bước an toàn điện trước khi làm việc:

  • Bước 1: Cắt điện hoàn toàn và tạo khoảng cách nhìn thấy được.

  • Bước 2: Ngăn chặn việc đóng điện trở lại (khóa và treo biển báo - Lockout/Tagout - LOTO).

  • Bước 3: Kiểm tra xác nhận không còn điện tại nơi làm việc bằng thiết bị thử điện phù hợp.

  • Bước 4: Thực hiện nối đất di động (nếu cần thiết theo quy trình).

  • Bước 5: Đặt rào chắn và treo biển báo an toàn khu vực làm việc.

• Sử dụng trang bị bảo hộ cá nhân (PPE): Mang đầy đủ các trang bị bảo hộ cần thiết như quần áo bảo hộ chống hồ quang, găng tay cách điện, ủng cách điện, mũ cứng, kính bảo vệ mắt... phù hợp với cấp điện áp.

• Sử dụng dụng cụ phù hợp: Dùng các dụng cụ đồ nghề có cách điện tốt, còn hạn kiểm định và phù hợp với công việc. Các thiết bị đo lường, thử nghiệm phải được hiệu chuẩn định kỳ.

• Tham khảo tài liệu kỹ thuật: Luôn có sẵn và tham khảo bản vẽ thiết kế, tài liệu hướng dẫn vận hành và bảo trì của nhà sản xuất tủ điện và các thiết bị bên trong.

• Lập phương án và phiếu công tác: Chuẩn bị phương án làm việc chi tiết, nêu rõ các bước thực hiện, biện pháp an toàn và phân công trách nhiệm cụ thể. Thực hiện công việc theo đúng phiếu công tác đã được duyệt.

• Ghi chép và lưu trữ hồ sơ: Ghi lại đầy đủ các kết quả kiểm tra, đo lường, các hạng mục đã thực hiện và những bất thường phát hiện được. Lưu trữ hồ sơ cẩn thận để theo dõi và tham khảo cho các lần kiểm tra sau.

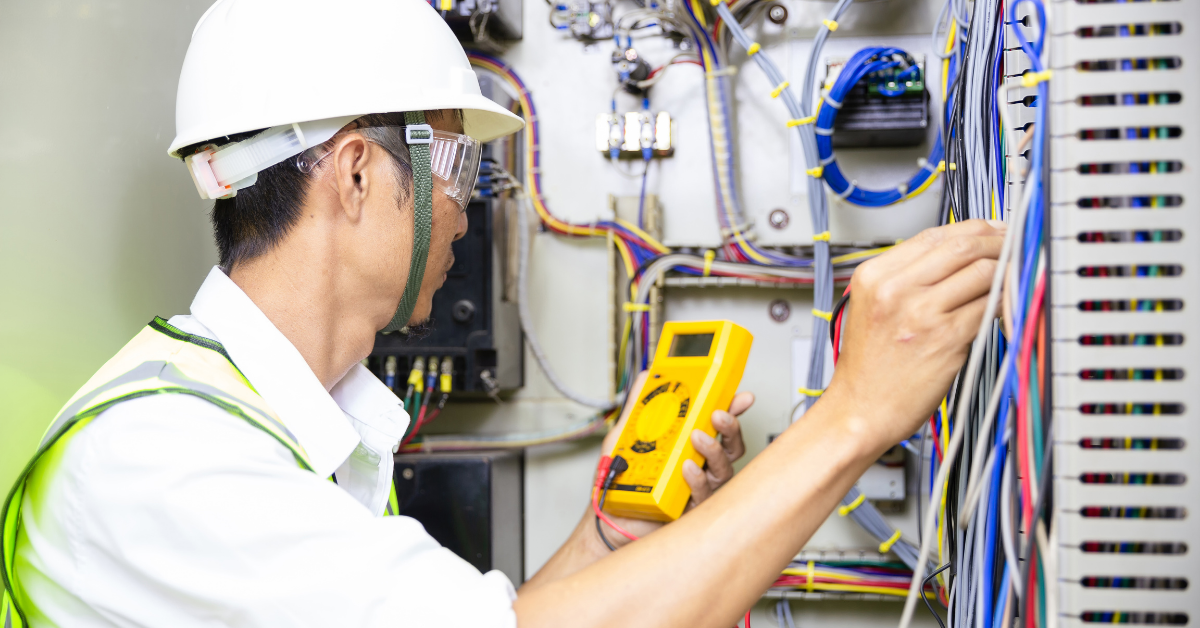

Lưu ý quan trọng khi thực hiện quy trình kiểm tra tủ điện trung thế

Việc thực hiện đúng và đủ quy trình kiểm tra tủ điện trung thế định kỳ không chỉ là yêu cầu kỹ thuật mà còn là trách nhiệm đảm bảo an toàn cho con người và tài sản. Từ việc kiểm tra trực quan bên ngoài, xem xét kỹ lưỡng hệ thống dây nối, đo lường điện trở cách điện đến kiểm tra chức năng của từng thiết bị, mỗi bước đều đóng vai trò quan trọng trong việc duy trì sự ổn định và tin cậy của hệ thống điện. Hy vọng Sài Gòn Sinco đã cung cấp cho bạn những thông tin hữu ích!
