Quy ước màu dây điện: Kí hiệu, công dụng và cách nhận biết

Việc nắm rõ quy ước màu dây điện là kiến thức cơ bản nhưng vô cùng quan trọng đối với bất kỳ ai làm việc liên quan đến hệ thống điện, từ kỹ sư chuyên nghiệp đến người dùng gia đình. Việc sử dụng sai màu dây không chỉ gây khó khăn cho việc lắp đặt, sửa chữa mà còn tiềm ẩn nguy cơ chập cháy, giật điện, đe dọa trực tiếp đến an toàn. Hiểu được điều đó, Sài Gòn Sinco sẽ cùng bạn tìm hiểu chi tiết về các quy ước màu dây phổ biến, công dụng và cách nhận biết chúng một cách chính xác nhất trong bài viết dưới đây.

Ký hiệu màu dây điện

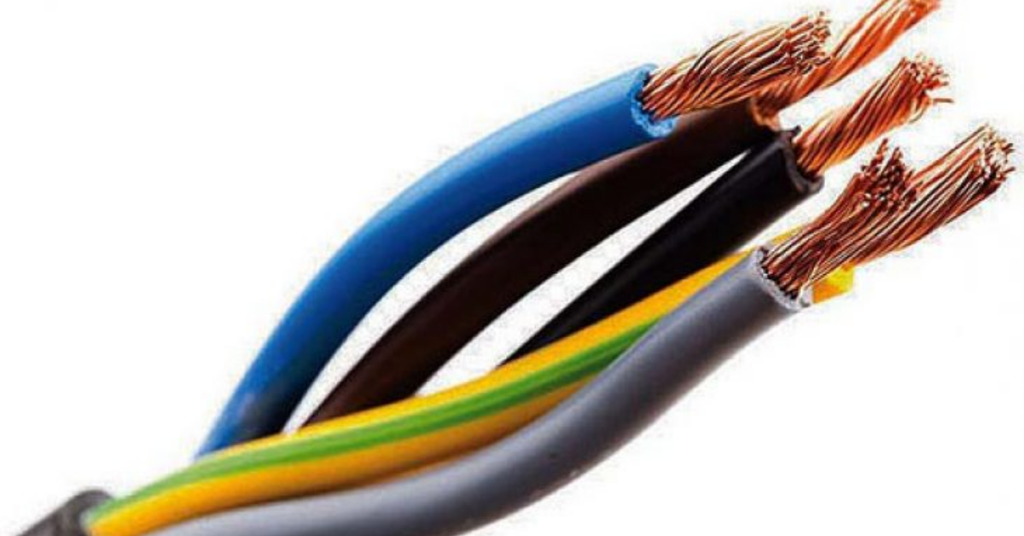

Ký hiệu màu chính là cách giúp thợ điện, kỹ sư lắp đặt hay sửa chữa nhanh chóng nhận biết chức năng từng dây dẫn chỉ bằng mắt thường:

Các quy ước màu dây điện

Mỗi quốc gia và khu vực có thể áp dụng những tiêu chuẩn riêng về màu sắc dây điện. Dưới đây là những quy ước phổ biến và quan trọng nhất mà bạn cần biết.

 Quy ước màu dây điện theo IEC (Quốc tế)

IEC (International Electrotechnical Commission) là tổ chức đưa ra các quy chuẩn quốc tế về điện. Theo IEC:

• Dây pha (L): Nâu, Đen hoặc Xám

• Dây trung tính (N): Xanh dương nhạt

• Dây nối đất (PE): Vàng xanh sọc (xanh lá phối vàng)

Các quốc gia châu Âu và nhiều nước khác hiện dùng phổ biến quy ước này cho các thiết bị và công trình điện hiện đại.

Quy ước màu dây điện tại Việt Nam

Tại Việt Nam, quy chuẩn màu dây điện thường theo tiêu chuẩn TCVN hoặc dựa theo IEC:

• Pha (L): Đỏ, Vàng, Xanh dương, Đen (tùy pha L1-L3)

• Trung tính (N): Xanh dương nhạt

• Nối đất (PE): Xanh lá sọc vàng

Với điện 1 pha thì màu đặc trưng là Đỏ (L), Xanh dương nhạt (N), Xanh lá-kẻ vàng (PE).

Quy ước màu dây điện tại Mỹ

• Pha (L1): Đen

• Pha (L2): Đỏ

• Pha (L3): Xanh lam

• Trung tính (N): Trắng hoặc Xám

• Nối đất: Xanh lá cây hoặc để trần

Việc tuân thủ quy ước màu này giúp đảm bảo dễ nhận diện và an toàn tuyệt đối khi thao tác trên hệ thống điện tại Mỹ.

Quy ước màu dây điện tại Châu Âu

• Pha (L): Nâu, Đen, Xám (cho 3 pha)

• Trung tính (N): Xanh dương nhạt

• Nối đất (PE): Xanh lá cây sọc vàng

Đây là quy định được áp dụng rộng rãi tại hầu hết các nước trong Liên minh châu Âu.

Quy ước màu dây điện tại Úc và New Zealand

• L (Pha): Nâu

• N (Trung tính): Xanh dương nhạt

• PE (Nối đất): Xanh lá sọc vàng

Nhìn chung, các quốc gia này sử dụng hệ thống màu tương tự tiêu chuẩn IEC vì sự an toàn và tương thích thiết bị nhập khẩu.

Các quy ước màu dây điện

Công dụng của việc ký hiệu và quy ước màu dây điện

Việc tuân thủ quy ước màu dây điện không chỉ là một quy định mà còn mang lại rất nhiều lợi ích thiết thực trong thực tế.

Đảm bảo an toàn

Đây là công dụng quan trọng nhất. Việc nhận diện chính xác dây pha (dây nóng), dây trung tính (dây nguội) và dây nối đất giúp người thi công đấu nối đúng cách, tránh tuyệt đối các sự cố nguy hiểm như giật điện, chập mạch gây hỏa hoạn.

Tiết kiệm thời gian

Kỹ thuật viên có thể nhanh chóng xác định chức năng của từng sợi dây chỉ bằng cách nhìn vào màu sắc mà không cần phải dùng thiết bị đo kiểm tra lại từ đầu. Điều này giúp rút ngắn đáng kể thời gian lắp đặt và đấu nối hệ thống.

Tăng hiệu quả công việc

Khi các dây được phân biệt rõ ràng, quá trình làm việc trở nên trôi chảy, giảm thiểu sai sót và không phải làm đi làm lại, từ đó nâng cao năng suất và hiệu quả chung của công việc.

Công dụng của việc ký hiệu và quy ước màu dây điện

Dễ dàng trong việc bảo trì và sửa chữa

Khi hệ thống điện gặp sự cố, việc đầu tiên là xác định vị trí và nguyên nhân. Nhờ có quy ước màu, kỹ thuật viên có thể nhanh chóng khoanh vùng khu vực có vấn đề, dò tìm và sửa chữa một cách logic và nhanh gọn.

Hỗ trợ đào tạo và học tập

Đối với những người mới học nghề điện, quy ước màu sắc là một trong những bài học vỡ lòng, giúp họ xây dựng nền tảng kiến thức chuẩn mực và hình thành thói quen làm việc an toàn, chuyên nghiệp ngay từ đầu.

Đáp ứng tiêu chuẩn quốc tế

Việc tuân thủ các tiêu chuẩn như IEC giúp các công trình, máy móc, thiết bị của Việt Nam dễ dàng tương thích và kết nối với các hệ thống trên toàn cầu, thuận lợi cho việc xuất khẩu và hợp tác quốc tế.

Phân biệt dây điện âm dương qua màu sắc

Ở hệ thống điện xoay chiều, thường chỉ phân biệt dây pha và dây trung tính. Tuy nhiên, với hệ thống điện một chiều (DC – như pin, ắc quy):

• Dây dương (+): Đỏ

• Dây âm (–): Đen

Với các thiết bị DC, việc xác định đúng dây âm dương tránh đảo cực, gây hỏng hóc thiết bị và bảo vệ an toàn người sử dụng.

Phân biệt dây điện âm dương qua màu sắc.

Việc tuân thủ đúng quy ước màu dây điện không chỉ là yêu cầu kỹ thuật mà còn là trách nhiệm đảm bảo an toàn cho chính bạn và những người xung quanh. Hy vọng bài viết này đã cung cấp những thông tin rõ ràng và hữu ích. Tại Sài Gòn Sinco, chúng tôi không chỉ cung cấp các sản phẩm dây và cáp điện chất lượng, đạt tiêu chuẩn mà còn luôn sẵn lòng chia sẻ kiến thức để giúp bạn sử dụng điện một cách an toàn và hiệu quả nhất.
