Sơ đồ nguyên lý tủ RMU: Cấu tạo, cách đọc và một số lưu ý

Sơ đồ nguyên lý tủ RMU là chìa khóa để hiểu rõ cấu tạo và hoạt động của thiết bị quan trọng này. Bài viết của Sài Gòn Sinco sẽ giải thích chi tiết về sơ đồ nguyên lý tủ RMU, từ cấu tạo, cách đọc đến những lưu ý quan trọng trong thiết kế và vận hành, giúp bạn nắm vững kiến thức cần thiết về tủ RMU.

Tủ điện RMU là gì?

Tủ RMU (Ring Main Unit) là một loại tủ điện trung thế nhỏ gọn, tích hợp các chức năng đóng cắt, bảo vệ và điều khiển trong cùng một khối. Được thiết kế đặc biệt cho mạng điện phân phối dạng vòng, tủ RMU đóng vai trò quan trọng trong việc đảm bảo an toàn, ổn định và liên tục cho hệ thống điện. Nó giúp cô lập sự cố nhanh chóng, giảm thiểu ảnh hưởng đến các phần khác của mạng lưới, đồng thời cung cấp khả năng vận hành và bảo trì dễ dàng.

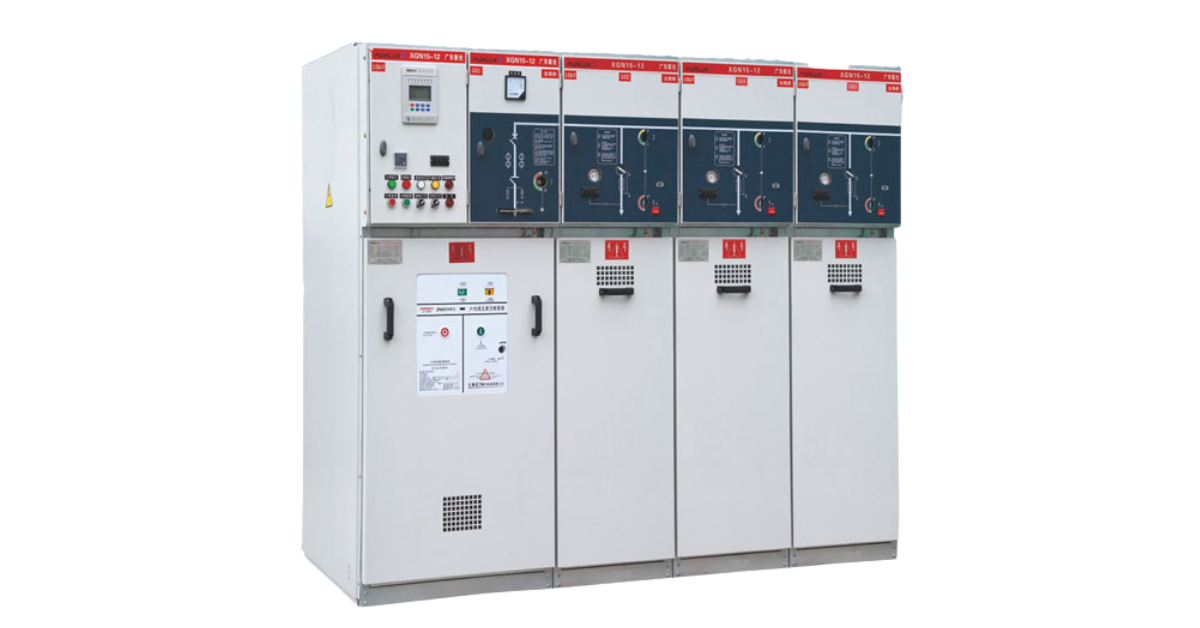

Tủ điện RMU là gì

Cấu tạo cơ bản của tủ RMU

Tủ RMU được cấu thành từ các module chức năng riêng biệt, kết hợp với nhau tạo thành một hệ thống hoàn chỉnh. Các thành phần chính bao gồm:

• Máy cắt chân không (VCB): Đây là thành phần cốt lõi, đảm nhiệm chức năng đóng ngắt mạch điện chính, cách ly nhanh chóng các sự cố. Công nghệ chân không giúp VCB hoạt động hiệu quả và an toàn hơn so với các loại máy cắt khác.

• Dao cách ly: Có tác dụng cách ly các phần của mạch điện khỏi nguồn điện, tạo điều kiện an toàn cho việc bảo trì và sửa chữa. Dao cách ly đảm bảo rằng không có dòng điện chạy qua thiết bị khi đang được bảo trì.

• Biến dòng điện (CT) và biến điện áp (VT): Hai thiết bị này hoạt động như "cảm biến", đo lường dòng điện và điện áp của hệ thống. Dữ liệu từ CT và VT được truyền đến rơ le bảo vệ để giám sát và phân tích.

• Rơ le bảo vệ: Đóng vai trò "bộ não" của tủ RMU, phân tích dữ liệu từ CT và VT để phát hiện các sự cố như quá tải, ngắn mạch. Khi phát hiện sự cố, rơ le sẽ gửi tín hiệu điều khiển máy cắt VCB hoạt động, bảo vệ hệ thống.

• Vỏ tủ: Lớp vỏ bên ngoài, thường làm bằng kim loại hoặc composite, bảo vệ các thiết bị bên trong khỏi tác động của môi trường bên ngoài như mưa, nắng, bụi bẩn, côn trùng... Vỏ tủ cũng đảm bảo an toàn cho người vận hành, ngăn ngừa tiếp xúc trực tiếp với các bộ phận mang điện.

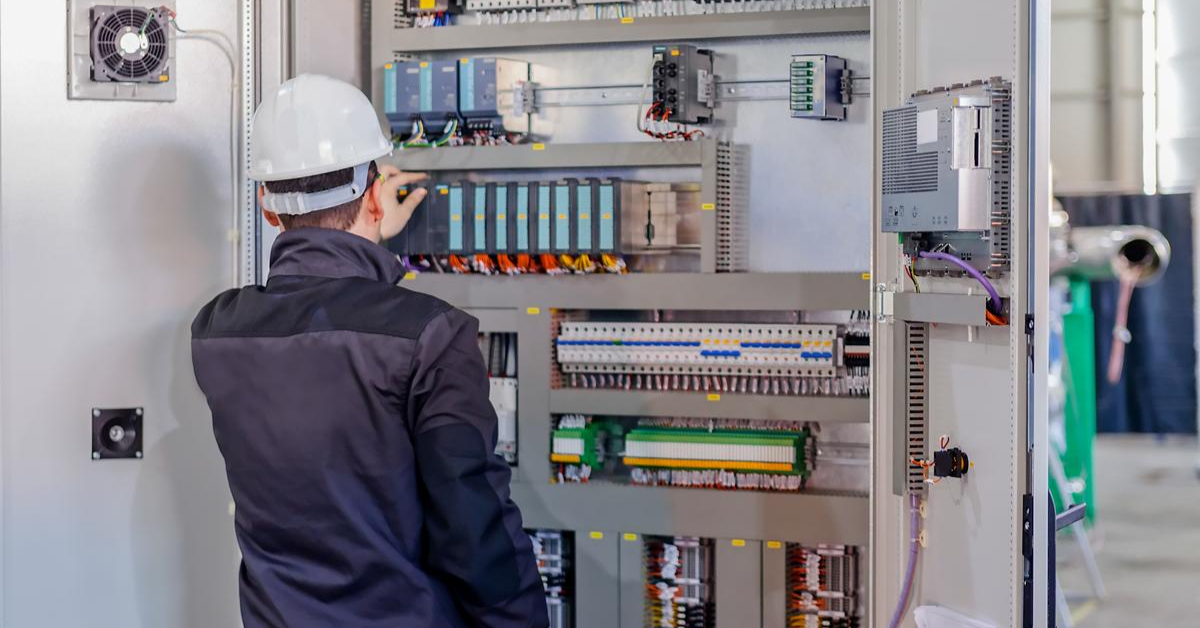

Cấu tạo cơ bản của tủ RMU

Sơ đồ nguyên lý tủ RMU

Sơ đồ nguyên lý tủ RMU là một bản vẽ kỹ thuật, mô tả chi tiết cách thức kết nối giữa các thành phần bên trong tủ. Sơ đồ này đóng vai trò quan trọng trong việc lắp đặt, vận hành, bảo trì và xử lý sự cố. Thông qua sơ đồ, ta có thể nắm bắt được toàn bộ hoạt động của tủ RMU. Một sơ đồ nguyên lý tủ RMU thường bao gồm các yếu tố sau:

• Đường dẫn điện chính: Minh họa đường đi của dòng điện chính, từ nguồn vào đến các phụ tải, đi qua máy cắt, dao cách ly và các thiết bị khác.

• Mạch bảo vệ: Mô tả chi tiết kết nối của các thiết bị bảo vệ, bao gồm rơ le bảo vệ, biến dòng điện (CT), biến điện áp (VT). Mạch này đảm bảo hệ thống được bảo vệ an toàn khỏi các sự cố.

• Mạch điều khiển: Thể hiện cách thức điều khiển các thiết bị trong tủ RMU, ví dụ như việc đóng/ngắt máy cắt VCB.

• Các ký hiệu và chú thích: Sử dụng các ký hiệu điện chuẩn để biểu diễn các thành phần, kèm theo chú thích rõ ràng để dễ dàng nhận biết và tra cứu thông tin.

Sơ đồ nguyên lý tủ RMU thường được vẽ theo tiêu chuẩn IEC hoặc các tiêu chuẩn quốc gia tương ứng, đảm bảo tính thống nhất và dễ hiểu cho các kỹ thuật viên.

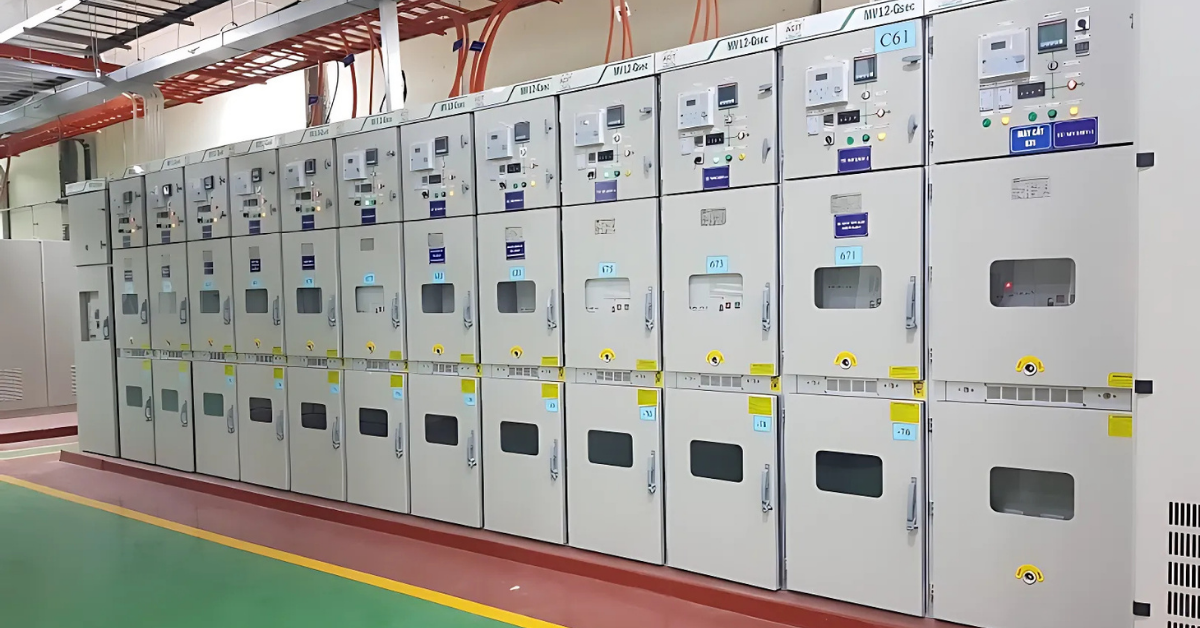

Sơ đồ nguyên lý tủ RMU

Cách đọc sơ đồ nguyên lý tủ RMU

Việc đọc hiểu sơ đồ nguyên lý tủ RMU là kỹ năng cần thiết cho bất kỳ ai làm việc với thiết bị này. Dưới đây là hướng dẫn chi tiết cách đọc sơ đồ nguyên lý tủ RMU:

• Nắm vững ký hiệu điện: Trước hết, cần nắm vững các ký hiệu điện cơ bản được sử dụng trong sơ đồ, chẳng hạn như ký hiệu máy cắt, dao cách ly, biến dòng, biến áp, rơ le... Việc hiểu rõ ký hiệu giúp bạn dễ dàng nhận diện các thành phần trên sơ đồ.

• Xác định đường dẫn dòng điện: Theo dõi đường dẫn của dòng điện chính trên sơ đồ, từ nguồn vào, qua các thiết bị đóng cắt, bảo vệ và cuối cùng đến các phụ tải. Điều này giúp bạn hiểu được luồng điện năng trong hệ thống.

• Phân tích mạch bảo vệ: Tìm hiểu cách thức kết nối và hoạt động của các thiết bị bảo vệ, bao gồm rơ le, CT, VT. Xác định loại bảo vệ được sử dụng (quá dòng, quá áp, ngắn mạch...) và cách chúng tương tác với máy cắt.

• Hiểu rõ mạch điều khiển: Phân tích mạch điều khiển để biết cách thức điều khiển máy cắt và các thiết bị khác trong tủ RMU. Điều này giúp bạn hiểu rõ quy trình vận hành và điều khiển hệ thống.

• Tham khảo chú thích: Sơ đồ thường đi kèm với bảng chú thích, giải thích ý nghĩa của các ký hiệu và các thông số kỹ thuật của từng thiết bị. Hãy tham khảo kỹ bảng chú thích để hiểu rõ hơn về sơ đồ.

Bằng cách làm theo các bước trên, bạn có thể đọc và hiểu được sơ đồ nguyên lý tủ RMU một cách hiệu quả, từ đó vận hành và bảo trì thiết bị một cách an toàn và chính xác.

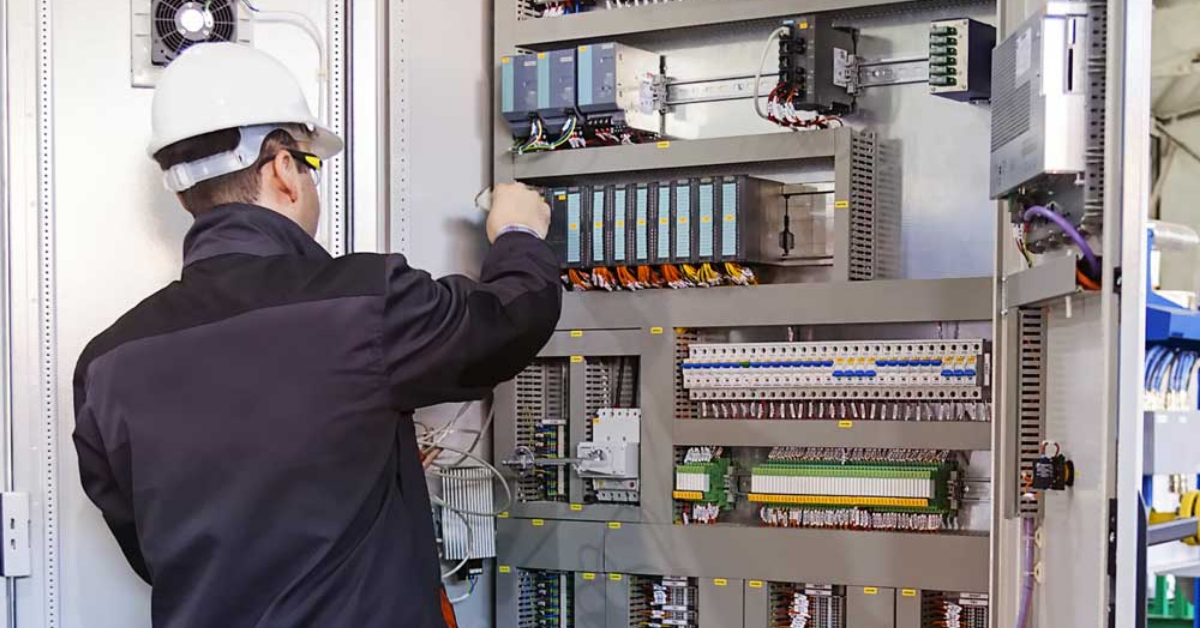

Cách đọc sơ đồ nguyên lý tủ RMU

Lưu ý khi thiết kế và vận hành tủ RMU

Để đảm bảo an toàn, hiệu quả và kéo dài tuổi thọ cho tủ RMU, cần lưu ý những điểm sau trong quá trình thiết kế và vận hành:

Giai đoạn thiết kế:

• Tuân thủ tiêu chuẩn: Thiết kế tủ RMU phải tuân thủ nghiêm ngặt các tiêu chuẩn IEC, IEEE và các quy định an toàn hiện hành. Việc tuân thủ tiêu chuẩn đảm bảo tính an toàn và khả năng tương thích của hệ thống.

• Lựa chọn thiết bị phù hợp: Chọn các thiết bị chất lượng cao, có thông số kỹ thuật phù hợp với yêu cầu của hệ thống. Cần xem xét các yếu tố như điện áp, dòng điện định mức, khả năng chịu đựng ngắn mạch, điều kiện môi trường...

• Tính toán và lựa chọn cáp: Tính toán chính xác tiết diện cáp để đảm bảo an toàn và tránh tổn thất điện năng. Cáp phải có khả năng chịu đựng dòng điện và điện áp của hệ thống.

Giai đoạn vận hành:

• Kiểm tra định kỳ: Thực hiện kiểm tra và bảo trì định kỳ theo lịch trình được đề xuất bởi nhà sản xuất. Kiểm tra các kết nối, thiết bị bảo vệ, vệ sinh tủ... để phát hiện sớm các vấn đề tiềm ẩn.

• Đào tạo nhân viên: Đảm bảo nhân viên vận hành được đào tạo bài bản về kiến thức chuyên môn, quy trình vận hành và các biện pháp an toàn khi làm việc với tủ RMU.

• Tuân thủ quy trình an toàn: Luôn tuân thủ các quy trình an toàn khi vận hành và bảo trì tủ RMU. Ngắt nguồn điện trước khi thực hiện bất kỳ thao tác nào bên trong tủ.

• Ghi chép nhật ký vận hành: Ghi chép đầy đủ các thông số vận hành, sự cố và các hoạt động bảo trì. Nhật ký vận hành giúp theo dõi tình trạng của tủ RMU và hỗ trợ xử lý sự cố khi cần thiết.

Việc chú ý đến những lưu ý trên sẽ giúp đảm bảo tủ RMU hoạt động ổn định, an toàn và hiệu quả trong suốt vòng đời của nó.

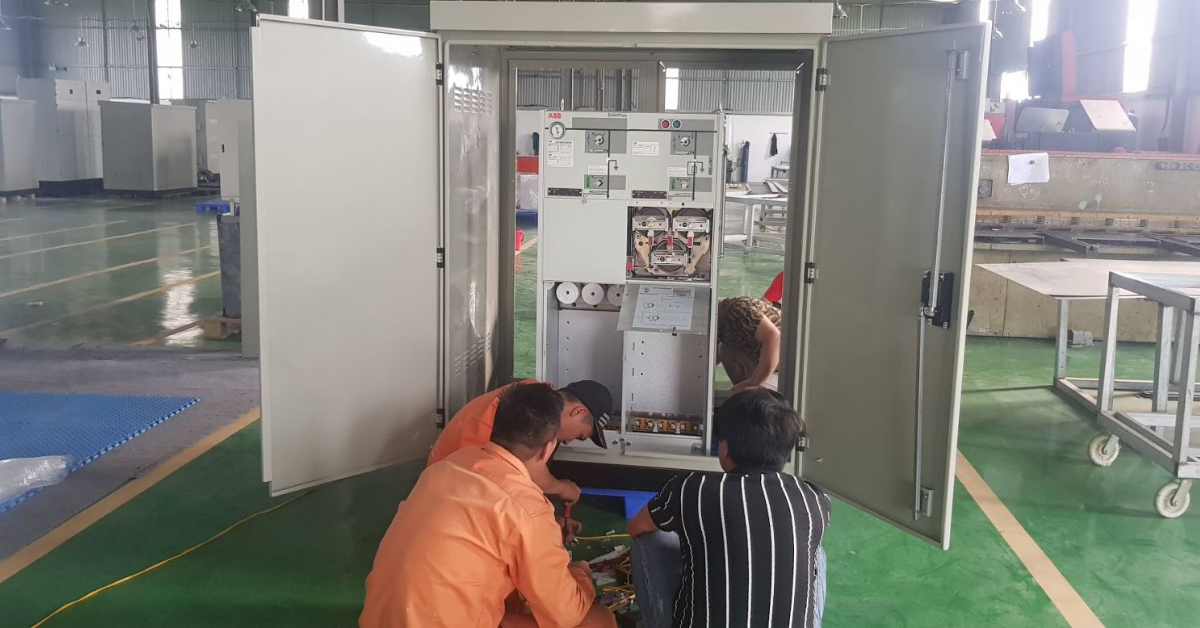

Lưu ý khi thiết kế và vận hành tủ RMU

Hiểu rõ về sơ đồ nguyên lý và các lưu ý khi thiết kế, vận hành tủ RMU là rất quan trọng để đảm bảo an toàn và hiệu quả cho hệ thống điện. Liên hệ ngay với Sài Gòn Sinco để được tư vấn chuyên sâu và cung cấp các giải pháp tủ RMU tối ưu nhất cho nhu cầu của bạn.
