So sánh biến áp tự ngẫu và biến áp cách ly chi tiết, dễ hiểu

Biến áp tự ngẫu và biến áp cách ly có sự khác biệt cốt lõi về cấu tạo cuộn dây. Biến áp tự ngẫu sử dụng chung một cuộn dây cho cả đầu vào và đầu ra, giúp tối ưu chi phí, kích thước nhỏ gọn nhưng không có khả năng chống giật. Ngược lại, biến áp cách ly sở hữu hai cuộn dây độc lập, truyền năng lượng qua từ trường, mang lại độ an toàn tuyệt đối, chống giật và lọc nhiễu hiệu quả. Trong bài viết này, Saigon Sinco sẽ phân tích kỹ lưỡng từng tiêu chí để bạn dễ dàng xác định đâu là thiết bị phù hợp cho nhu cầu của mình.

Tổng quan về biến áp tự ngẫu và biến áp cách ly

Trong kỹ thuật điện, biến áp là thiết bị không thể thiếu để thay đổi điện áp xoay chiều. Tuy nhiên, tùy vào mục đích sử dụng là tiết kiệm chi phí hay bảo vệ an toàn tuyệt đối mà người ta chia thành hai dòng chính: biến áp tự ngẫu và biến áp cách ly.

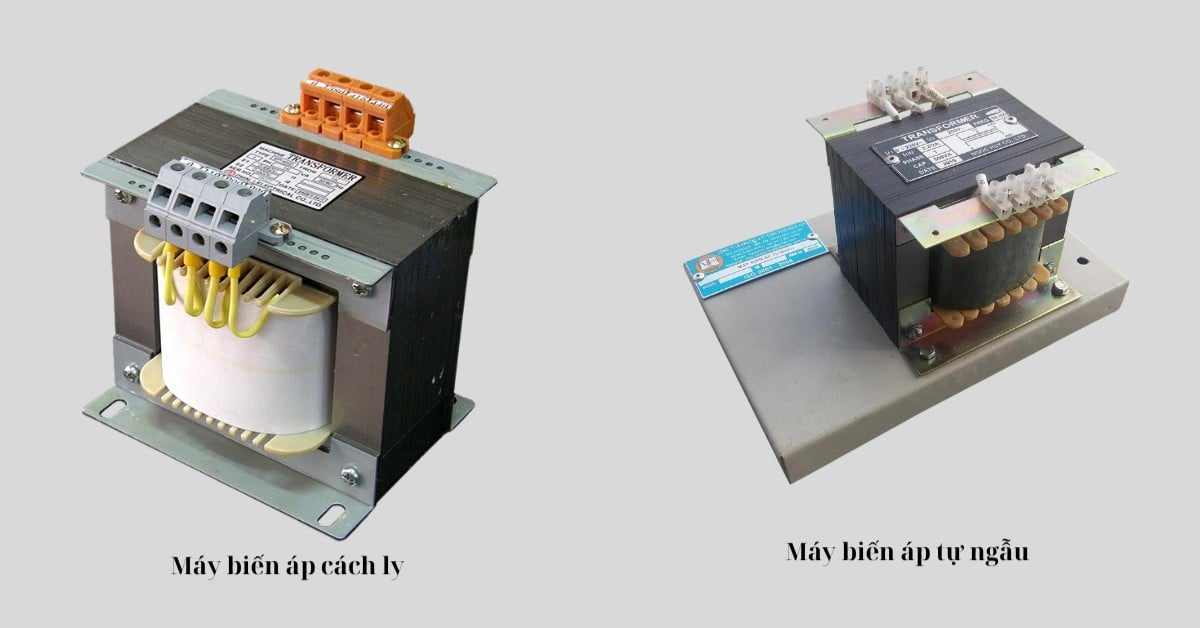

Tổng quan về biến áp tự ngẫu và biến áp cách ly

Biến áp tự ngẫu (Autotransformer)

Biến áp tự ngẫu là loại biến áp mà cuộn dây sơ cấp và cuộn dây thứ cấp có một phần chung nhau. Nói cách khác, nó chỉ có duy nhất một cuộn dây quấn trên lõi thép, trong đó các điểm trích (tap) sẽ cho ra các mức điện áp khác nhau.

• Đặc điểm kết nối: Vì cuộn sơ cấp và thứ cấp nối trực tiếp về mặt điện năng, nên dòng điện ở đầu ra không có sự tách biệt với dòng điện ở đầu vào.

• Kích thước: Nhờ cấu trúc một cuộn dây, máy biến áp tự ngẫu thường rất gọn nhẹ, tiết kiệm vật liệu đồng và lõi thép.

• Hiệu quả: Loại này có hiệu suất cao, tổn hao thấp và giá thành rẻ hơn đáng kể. Tuy nhiên, nó không có khả năng chống giật vì điện áp đầu ra vẫn liên thông với lưới điện lưới quốc gia.

Biến áp cách ly (Isolation Transformer)

Biến áp cách ly là loại biến áp có cấu tạo gồm hai cuộn dây độc lập (cuộn sơ cấp và cuộn thứ cấp) hoàn toàn tách biệt với nhau về mặt điện. Hai cuộn dây này chỉ liên kết với nhau thông qua từ trường (từ thông) chạy trong lõi thép.

• Đặc điểm kết nối: Do không có sự liên kết trực tiếp về điện, bất kỳ điểm nào trên cuộn thứ cấp cũng đều có hiệu điện thế bằng 0 so với đất. Điều này giúp người dùng không bị giật ngay cả khi vô tình chạm vào một trong hai dây ở đầu ra.

• Khả năng lọc nhiễu: Biến áp cách ly có khả năng triệt tiêu các nhiễu sóng hài, nhiễu cao tần từ lưới điện cực tốt, bảo vệ các thiết bị điện tử nhạy cảm.

• Kích thước: Do phải sử dụng hai cuộn dây riêng biệt với lượng đồng lớn hơn và lớp cách điện dày hơn, máy biến áp cách ly thường nặng, cồng kềnh và có giá thành cao hơn máy tự ngẫu cùng công suất.

Ưu nhược điểm của biến áp tự ngẫu và biến áp cách ly

Việc đặt hai dòng máy lên bàn cân sẽ giúp bạn thấy rõ: không có loại nào là tốt nhất, chỉ có loại phù hợp nhất với nhu cầu cụ thể của hệ thống điện.

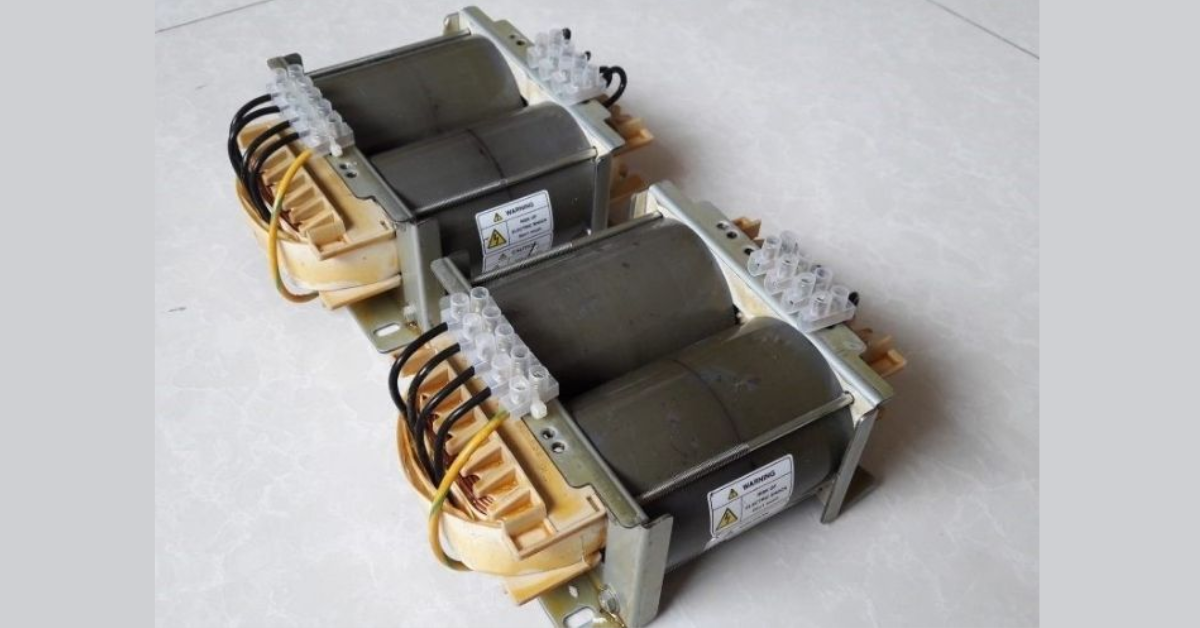

Ưu nhược điểm của biến áp tự ngẫu và biến áp cách ly

Biến áp tự ngẫu

Biến áp tự ngẫu (Autotransformer) là dòng thiết bị điện từ phổ biến, được ưu tiên sử dụng trong các hệ thống điện yêu cầu sự linh hoạt về điện áp với mức chi phí thấp nhất. Khác với biến áp cách ly, dòng máy này tập trung vào hiệu quả truyền dẫn và tính gọn nhẹ trong thiết kế.

• Ưu điểm:

  • Giá thành rẻ: Vì chỉ sử dụng một cuộn dây chung, lượng đồng và thép kỹ thuật cần dùng ít hơn, giúp tiết kiệm đáng kể chi phí sản xuất.

  • Kích thước nhỏ gọn: Trọng lượng nhẹ, dễ dàng vận chuyển và lắp đặt trong các không gian hạn chế.

  • Hiệu suất cao: Ít hao hụt năng lượng hơn do dòng điện truyền trực tiếp qua các vòng dây mà không qua trung gian từ tính hoàn toàn như cách ly.

  • Điều chỉnh linh hoạt: Dễ dàng thiết kế nhiều đầu ra (tap) để thay đổi điện áp nhanh chóng.

• Nhược điểm:

  • Không an toàn chống giật: Do cuộn sơ cấp và thứ cấp nối thông nhau, điện áp đầu ra vẫn có hiệu điện thế lớn so với đất.

  • Dễ lây lan sự cố: Nếu có sự cố điện áp cao từ phía sơ cấp, nó sẽ ảnh hưởng trực tiếp đến thiết bị ở phía thứ cấp.

  • Không có khả năng lọc nhiễu: Các xung nhiễu từ lưới điện dễ dàng truyền qua tải.

Biến áp cách ly

Trong hệ thống điện, biến áp cách ly (Isolation Transformer) được coi là dòng thiết bị cao cấp nhất. Không chỉ dừng lại ở việc thay đổi điện áp, dòng máy này còn đóng vai trò như một bộ lọc và lá chắn bảo vệ, tách biệt hoàn toàn hệ thống tải khỏi những nhiễu loạn của lưới điện quốc gia.

• Ưu điểm:

  • Chống giật tuyệt vời: Đây là ưu điểm lớn nhất. Ngay cả khi bạn chạm vào một dây nóng ở đầu ra, dòng điện cũng không thể hình thành mạch kín qua người xuống đất, giúp bảo vệ tính mạng người vận hành.

  • Lọc nhiễu sạch: Nhờ sự tách biệt vật lý, các nhiễu sóng hài, nhiễu cao tần bị triệt tiêu tại lõi từ, cung cấp nguồn điện "sạch" cho các thiết bị âm thanh Hi-end, máy y tế, máy CNC.

  • Bảo vệ thiết bị tối ưu: Ngăn chặn các hiện tượng sốc điện, xung sét từ lưới điện quốc gia đi trực tiếp vào máy móc nhạy cảm.

  • Tính ổn định cao: Hoạt động độc lập, không bị ảnh hưởng bởi các vấn đề rò điện từ nguồn chính.

• Nhược điểm:

  • Giá thành cao: Thường đắt gấp đôi hoặc gấp ba so với biến áp tự ngẫu cùng công suất do tiêu tốn nhiều vật liệu và công nghệ gia công phức tạp.

  • Cồng kềnh và nặng: Chiếm nhiều diện tích lắp đặt và khó di chuyển hơn.

  • Tổn hao điện năng: Do dòng điện phải chuyển hóa hoàn toàn qua từ thông, mức độ sinh nhiệt và tổn hao sẽ lớn hơn một chút so với máy tự ngẫu.

So sánh biến áp tự ngẫu và biến áp cách ly

Dù có cấu tạo khác biệt, nhưng cả hai loại biến áp này đều chia sẻ những nền tảng công nghệ chung của ngành điện lực.

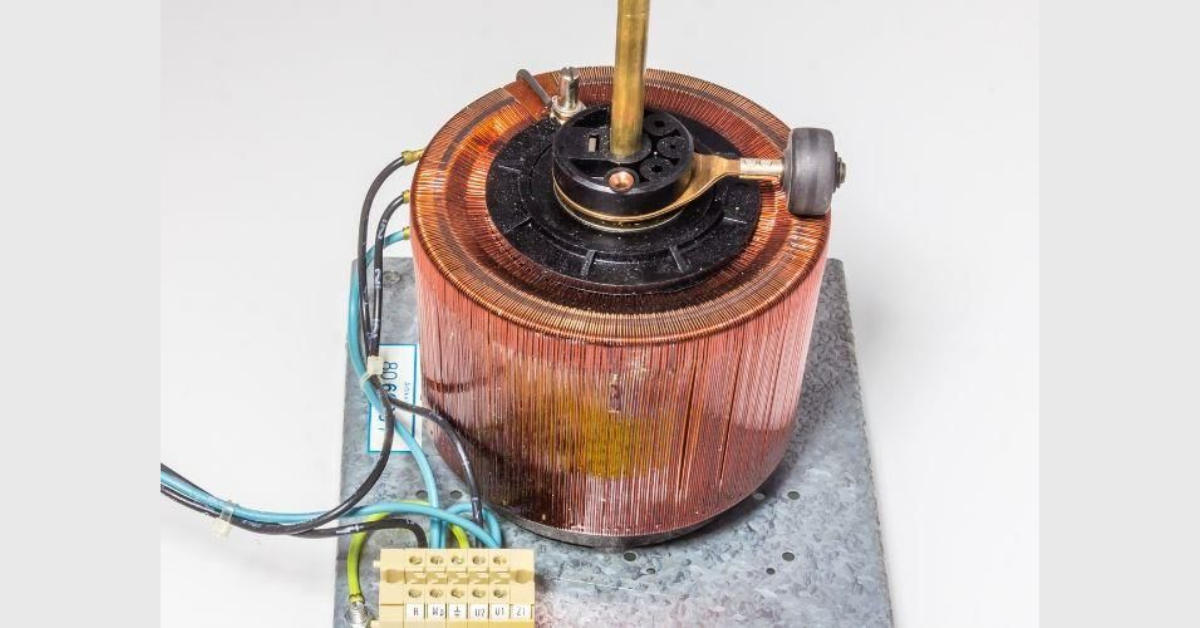

So sánh biến áp tự ngẫu và biến áp cách ly

Giống nhau

Dù có sự khác biệt về cấu tạo và tính năng chuyên biệt, cả biến áp tự ngẫu và biến áp cách ly đều chia sẻ những nền tảng kỹ thuật cốt lõi. Dưới đây là những điểm tương đồng quan trọng nhất giúp chúng đảm bảo hiệu suất vận hành:

• Nguyên lý cơ bản: Cả hai đều hoạt động dựa trên hiện tượng cảm ứng điện từ để thay đổi mức điện áp (tăng áp hoặc hạ áp) theo nhu cầu sử dụng.

• Thành phần chính: Đều bao gồm lõi thép (làm bằng các lá thép kỹ thuật điện) và các cuộn dây quấn (bằng đồng hoặc nhôm).

• Công dụng: Đều là thiết bị trung gian giúp bảo vệ và duy trì hoạt động cho các thiết bị điện dân dụng và công nghiệp.

Khác nhau

Sự khác biệt lớn nhất nằm ở cách thức kết nối cuộn dây và tính năng bảo vệ, từ đó tạo nên những đặc tính vận hành riêng biệt phù hợp cho từng nhu cầu cụ thể:

Cách phân biệt biến áp tự ngẫu và biến áp cách ly

Việc nhầm lẫn giữa biến áp tự ngẫu và biến áp cách ly không chỉ gây lãng phí chi phí đầu tư mà còn tiềm ẩn nguy cơ mất an toàn cháy nổ và điện giật. Để tránh mua nhầm hoặc sử dụng sai mục đích, bạn có thể phân biệt nhanh chóng dựa trên 3 dấu hiệu kỹ thuật cốt lõi sau:

• Quan sát nhãn mác (Nameplate): Thông thường, nhà sản xuất sẽ ghi rõ "Autotransformer" (Tự ngẫu) hoặc "Isolation Transformer" (Cách ly).

• Đo điện trở: Dùng đồng hồ vạn năng đo thông mạch. Nếu đầu vào (sơ cấp) và đầu ra ( thứ cấp) thông mạch với nhau thì đó là biến áp tự ngẫu. Nếu chúng hoàn toàn không thông nhau (cách điện), đó là biến áp cách ly.

• Số lượng đầu dây ra: Biến áp cách ly thường có các cuộn dây được bọc kỹ và đưa ra các đầu cực riêng biệt rõ ràng, trong khi biến áp tự ngẫu thường có các đầu ra trích ngay trên cùng một cuộn dây.

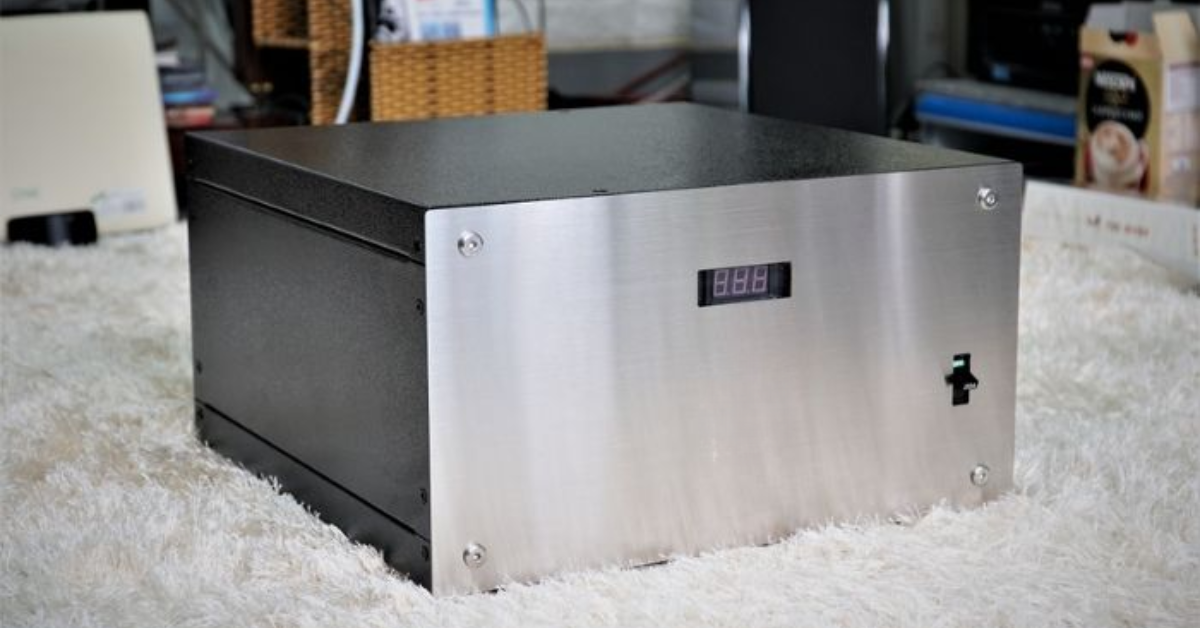

Cách phân biệt biến áp tự ngẫu và biến áp cách ly

Câu hỏi thường gặp

Trong quá trình tư vấn và lắp đặt, Saigon Sinco thường nhận được những thắc mắc xoay quanh việc tối ưu hóa hiệu suất và đảm bảo an toàn cho hệ thống điện. Dưới đây là giải đáp chi tiết cho những câu hỏi phổ biến nhất:

Dùng biến áp tự ngẫu cho dàn âm thanh được không?

Được, nhưng không tốt bằng biến áp cách ly. Biến áp tự ngẫu không lọc được nhiễu nguồn điện, dễ gây ra tiếng ù xì và không bảo vệ được dàn máy quý giá của bạn trước các xung điện đột ngột.

Tại sao biến áp cách ly lại chống được giật?

Vì cuộn thứ cấp không có sự liên hệ điện với cuộn sơ cấp (nguồn điện lưới có một dây nối đất). Do đó, dòng điện từ biến áp cách ly không thể tạo thành mạch kín đi qua cơ thể người xuống đất, giúp bạn an toàn.

Nên dùng loại nào cho hộ gia đình?

Nếu bạn chỉ cần đổi nguồn 220V sang 110V cho nồi cơm điện, tủ lạnh Nhật thì biến áp tự ngẫu là đủ và tiết kiệm. Nếu nhà có trẻ nhỏ hoặc bạn muốn bảo vệ thiết bị điện tử nhạy cảm, hãy cân nhắc đầu tư biến áp cách ly.

Việc lựa chọn thông qua bài so sánh biến áp tự ngẫu và biến áp cách ly phụ thuộc hoàn toàn vào ưu tiên của bạn: tiết kiệm chi phí hay bảo vệ an toàn và lọc nhiễu tuyệt đối. Hy vọng những phân tích chi tiết này đã giúp bạn gỡ rối và tự tin hơn khi đưa ra quyết định mua sắm cho hệ thống điện của mình. Tại Saigon Sinco, chúng tôi luôn sẵn sàng tư vấn và cung cấp các dòng máy biến áp chất lượng, đáp ứng đúng thông số kỹ thuật và độ bền vượt trội. Đừng ngần ngại liên hệ với chúng tôi để sở hữu giải pháp năng lượng tối ưu nhất cho công trình của bạn.
